- Page 2 Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre- cher zerstört werden können. BELASTBARKEIT ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu nied- rigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

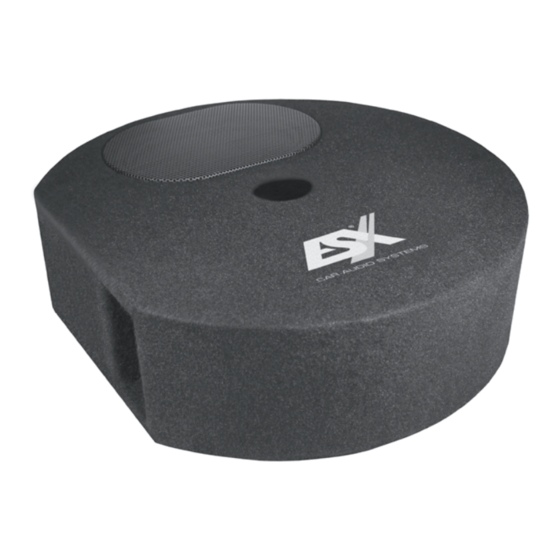

- Page 3 500 (Ø) x 150 (H) mm ANSCHLUSS MIT QUICKCONNECT Dafür erforderlich: Empfohlene Verstärkerleistung: • Kompatibler ESX Verstärker wie bspw. XE6440-DSP: • 140 bis 220 Watt RMS gesamt an 4 oder 2 + 2 Ohm • QuickConnect Kabel wie bspw.: QC120, Länge 120 cm QC300, Länge 300 cm...
- Page 4 DEUTSCH ANSCHLUSS AN DIE KLEMMANSCHLÜSSE Betrieb mit einem Verstärker seriell 4 Ohm Verstärker an VC1 + und VC2 - anschließen 140 - 220 Watt RMS, 4 Ohm VC1 - mit VC2 + verbinden Betrieb mit zwei Verstärkern standard 2 + 2 Ohm Verstärker 1 an VC1 anschließen 70 - 110 Watt RMS, 2 Ohm Verstärker 2 an VC2 anschließen...
- Page 5 POWER RATING ESX subwoofer enclosures are designed for high bass levels. Anyhow it is possible, that unsatisfy- ing sound characteristics could be caused by too low or too high amplifier power. In certain circum- stances this even can cause a damage to the loudspeakers.
- Page 6 500 (Ø) x 150 (H) mm INTERCONNECTION WITH QUICKCONNECT Required: Recommended amplifier power: • Compatible ESX amplifier such as XE6440-DSP: • 140 to 220 Watts RMS total at 4 or 2 + 2 Ohms • QuickConnect cable such as: QC120, length 120 cm...
- Page 7 ENGLISH INTERCONNECTION WITH SPRING TERMINALS Operation with one amplifier serial 4 Ohms Connect amplifier at VC1 + and VC2 - 140 - 220 Watt RMS, 4 Ohms Connect VC1 - with VC2 + Operation with two amplifier standard 2 + 2 Ohms Connect amplifier 1 at VC1 70 - 110 Watt RMS, 2 Ohms Connect amplifier 2 at VC2...
- Page 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de ©2018 Audio Design GmbH, All Rights Reserved...
