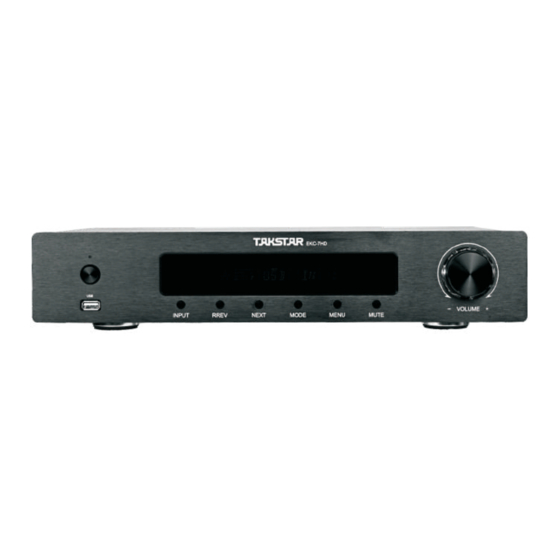

Takstar EKC-7HD User Manual

7.1ch home theater / karaoke integrated amplifier
Hide thumbs

Advertisement

Quick Links

Download this manual
EKC-7HD
家庭影院7.1 K歌系统一体机
7.1CH Home Theater / Karaoke
Integrated Amplifier
使用说明
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the EKC-7HD and is the answer not in the manual?

Questions and answers

Related Manuals for Takstar EKC-7HD

Summary of Contents for Takstar EKC-7HD

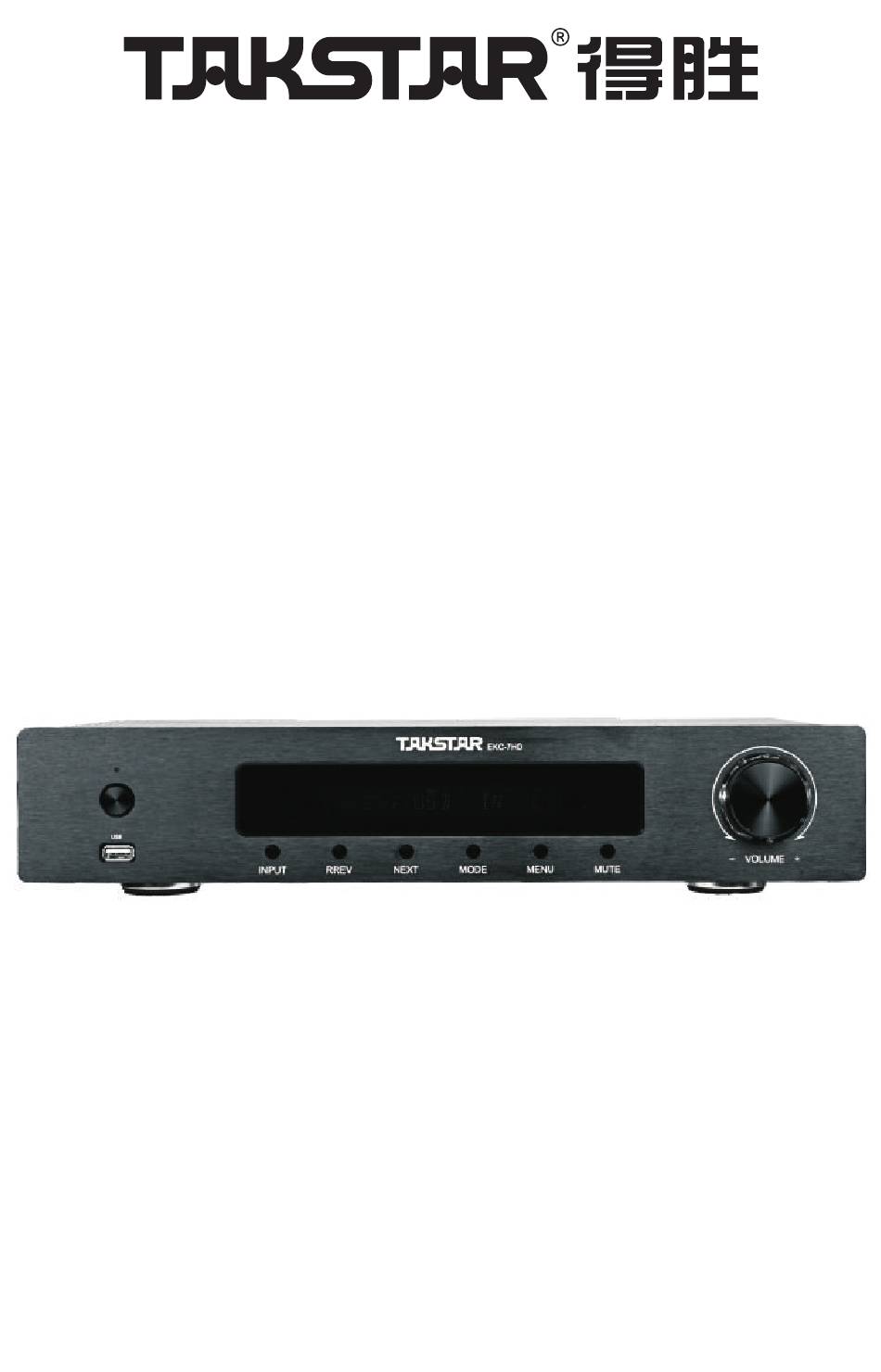

  • Page 1 EKC-7HD 家庭影院7.1 K歌系统一体机 7.1CH Home Theater / Karaoke Integrated Amplifier 使用说明 User Manual...
  • Page 2 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 前言 尊敬的用户： 感谢您选购得胜EKC-7HD家庭影院7.1 K歌系统一体机，为了您能够更好的了解使用本产 品，建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热 线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。 ■ 产品特性 • 独立7.1声道，音效强劲真实，逼真的效果和临场感，不管是唱歌还是看电影，随时享受上佳 的观感体验。 • 支持DoLby-HD、DTS-HD及以下所有高清音频解码格式。 • 支持ARC高清音频回传。 • 机器内置多段EQ参量均衡调节，预置不同场景场景，一键切换随心所欲。 • 整机设计采用影院发烧级电路，具有频响宽、失真度低、信噪比高等优点，完全还原声音中 的点点滴滴。 • 高保真蓝牙传输，可实现长距离无线无损传输。 • 配置U盘播放功能，支持APE、FLAC、WAV等主流无损音乐格式，更支持MP3、WMA压缩音 乐格式,还原音乐本真之美。 ■ 适用范围 • 适用于家庭影K，影吧等 ■ 配置清单 功放 ............................1只...
  • Page 3 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 技术参数 • 前置功率（8Ω）：2*80W • 中置功率（8Ω）：80W • 环绕功率（8Ω）：2*80W • 后环绕功率（8Ω）：2*80W • 超低功率（4Ω）：200W • 信噪比（A计权）：≥86dB • 总谐波失真（4Ω/1kHZ）：≤0.2% • 频率响应：20Hz-20kHz,±2dB • 输入灵敏度：500mV • 最大输入电平：2.2V • 话筒频率响应：100Hz-13kHz • 话筒输入灵敏度：30mV • 电源电压：190-240VAC/50-60Hz • 电源功率（满功率状态）：600W...
  • Page 4 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 功能示意 前面板 1. 开机键（STANDBY）：待机和工作切换键。反复按此键可使功放在待机和工作状态间切换。 2. USB接口（USB）：连接内存有MP3或其它无损格式曲目的U盘，可在本机直接播放。 3. 输入选择（IN PUT）：反复按动此键将选择不同的音源。 4. 上一曲（PREV）：MP3及蓝牙曲目上一曲选择。 5. 下一曲（NEXT）：MP3及蓝牙曲目下一曲选择。 6. 听音模式键（MODE）：执行DSP效果键，按此键选择不同的听音模式（PCM音源有效）。 7. 菜单键（MENU）：执行菜单命令键，按此键将执行与菜单相关的命令（如：进入菜单命令）。 8. 静音键（MUTE）：在正常工作状态下按此键将进入静音状态，再按此键将退出静音。 9. 音量控制旋钮（VOLUME）：在正常状态下旋转此旋钮将改变音量，在菜单下旋转此旋钮选择不 同的内容增减。 10. VFD显示屏：显示工作状态及操作信息。...
  • Page 5 EKC-7HD 家庭影院7.1 K歌系统一体机 后面板 1. 电源线 2. 风扇通风口 3. 话筒输入接口 4. 超低音声道输出接线口 5. 右环绕声道输出接线口 6. 左环绕声道输出接线口 7. 中置声道输出接线口 8. 右声道输出接线口 9. 左声道输出接线口 10. 右后环绕声道输出接线口 11. 左后环绕声道输出接线口 12. 7.1声道前级信号输出接口 13. HDMI1-3高清输入口 14. HDMI高清输出口 15. AUX模拟信号输入接口 16. COAXIAL同轴数字信号输入接口 17. 光纤数字信号输入接口 18. RS232电脑中控接口...
  • Page 6 EKC-7HD 家庭影院7.1 K歌系统一体机 遥控器 1. “OFF”关机键 2. “ON”开机键 3. “GAM-1、KTV-2、MUS-3、MV-4、 DJ-5、 USER-6”预存模式调用按键 4. “HDMI-1、HDMI-2、HDMI-3、HDMI-4” HDMI输入选择按键 5. “AUX”模拟音频输入选择按键 6. “ARC”输入选择按键 7. “OPT、COAX1、COAX2”数字音频光纤、同轴 选择按键 8. “ ”静音按键 9. “MODE+、-”解码模式选择按键 10. “MENU”进入菜单选择按键 11. “ ”“ ”菜单功能参数值调节+、-按键 12. “ ”“ ”菜单名称前、后选择按键，在蓝 牙、USB播放时做上下曲选择 13. “RESET”复位按键，长按3秒...
  • Page 7 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 音箱连接 音箱设定 连接音箱之前，请参考其附带的说明书，将其摆放妥当。对于环绕声播放，音箱的布置是非常重要的。 前置左右主音箱 产生基本的声场。 中置音箱 产生丰富的声场效果，并可增强声音的移动感。 左右环绕音箱 添加三维声音移动感，并可为各种埸景带来背景音响效果充足的环境气氛。这是欣赏Dolby Digital和DTS音响所需求的，有助加强家庭影院声音效果，改善声音的品质和真实感。 后环绕音箱 在整个7.1系统中，它起到一个承上启下的作用，与前方声场有一个好的连接作用，同时还让我们听 到后方的一个环境音效，能够让我们融入到声场的包围中，从而能够提升影音室的声场包围感，更好 的提升影视观影效果。 低音音箱 产生强劲和丰厚的低音，加强声音感染力。 音箱布置 前左音箱 前中置音箱 前右音箱 左环绕音箱 右环绕音箱 左后环绕音箱 右后环绕音箱...
  • Page 8 EKC-7HD 家庭影院7.1 K歌系统一体机 环绕音箱安装 墙体 环绕音箱 60-90cm 环绕音箱可安装在墙上或架子上，音箱垂直或高于耳朵60-90cm。 螺丝固定在墙上确保螺丝及墙体能承重20kg。 缆线连接注意 连接音箱，必须使用正确规格的音箱缆线。 剥除约4mm的电线绝缘体。将电线线芯紧紧扭绞一起。 注意音箱缆线上信号流的标向。 连接音箱...
  • Page 9 EKC-7HD 家庭影院7.1 K歌系统一体机 为防止损坏电路，切勿让正极(+)和负极(-)音箱缆线发生短路。 切勿交叠! ■ 使用说明 杜比数字解码的使用 1. 确定所用音源是否含有杜比数字编码； 2. 将音源播放设备的输出设置为“比特流”输出； 3. 将音源的播放设备的输出以“光纤”或者“同轴”的方式送至本机的“光纤”或者“同轴”输入端 口；或HDMI输入端子； 4. 将本机的输入选择设置为所连接输入端口的输入音源名； 5. 将本机播放模式设置为相应的杜比播放模式。 DTS数字环绕的使用 1. 确定所用音源是否含有DTS数字编码； 2. 将音源播放设备的输出设置为“比特流”输出； 3. 将音源的播放设备的输出以“光纤“或者“同轴”的方式送至本机的“光纤”或者“同轴”输入端 口；或HDMI输入端子； 4. 将本机的输入选择设置为所连接输入端口的输入音源名； 5. 将本机播放模式设置为相应的DTS播放模式。...
  • Page 10 EKC-7HD 家庭影院7.1 K歌系统一体机 卡拉OK使用 1. 按面板或遥控器“MENU”可选择到话筒功能调节，调节遥控器“ADJUST+/-”或旋转面板音量 旋钮可以调节菜单的各个音量大小； 2. 按面板“MIC MENU”或遥控器“MENU”显示“M VOL**”为话筒音量调节，调节范围0-80； 3. 按面板“MIC MENU”或遥控器“MENU”显示“M ECHO**”为话筒效果调节，调节范围0-80； 4. 按面板“MIC MENU”或遥控器“MENU”显示“M CEN**”为话筒中置音量调节，调节范围0-20； 5. 按面板“MIC MENU”或遥控器“MENU”显示“M SW**”为话筒低音音量调节，调节范围0-20； 6. 按面板“MIC MENU”或遥控器“MENU”显示“M SLR**”为话筒环绕音量调节，调节范围0-20； 7. 按面板“MIC MENU”或遥控器“MENU”显示“M MODE**”为话筒预存模式选择，有1-6种模式； 模式存储 1. 连接电脑调试软件 2. 输入要预存到想要的模式调试好各项参数后点击“1/2/3/4/5/6”“储存到设备” 点击 输入预存模式 3. 点击“OK”即可完成保存...
  • Page 11 EKC-7HD 家庭影院7.1 K歌系统一体机 模式调用 按遥控器1-6按键可以直接调取预存好的模式 如何组成家庭影院系统 1. 将音源播放设备正确连接到本机的输入端，为方便记忆尽量连接至本机的同名输入端上，当然用 戶可将自己的播放设备（如DVD）连接至本机的任何一组输入端上（如AUX1），但用戶一定要 记住使用DVD作音源时，用户应将本机的音源设置为AUX1 ； 2. 将本机的5路功率输出端连接到对应的音箱上，注意功放输出“+”应与音箱“+”接线端相连。 本机此时只提供5路功放输出； 3. 使用有源超低音音箱的用戶，可将本机的超重低音输出端连接至有源超低音音箱的输入端上。 保护功能启动后如何处理 本机为计算机全数码控制的新型家庭影音娱乐中心，具有过流、输出短路等自动保护功能。在使用 过程中一旦出现任何一种需保护的事件，本机将自动关机并显示保护状态。此时用戶应查明放障后 再开机使用。...
  • Page 12 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 重要安全措施 在使用此器具之前，请通读安全和操作说明，请遵守器具上及使用说明书中所示的所有警告和同时 请遵守有关安全操作的指示。这些安全和操作说明要安善保管以备查用。 1. 电源线保护：要注意电源线不要被踩踏，被重物挤压，特别要注意电源线的插头，器具上的出线 墙插座处，不要延长电线或使整体电源插座过载，因为这样可能导致失火或触电的危险。切忌 拉、拽电源线。 2. 通风：机壳上的槽的开口是为了通风散热，以确保器具上可靠的动作并保护器具免于过热，这些 开口必须免于堵塞或遮住，此器具必须置于通风良好的场所。为保持通风良好，请不要将物体置 于其上或加盖桌布，离墙距离不得少于10厘米。 3. 电击：必须注意防止物品或液体滴从开口处掉入或流入机內。如果是金属物品。哪怕是一个发夹 或一根针，也会使器具内部导电，可能发生电击危险。有孩子的家庭决不能容许孩子将任何东 西，特别是金属放入器具内部。 4. 维修：用户不应进行使用说明书规定范围之外的维修工作。范围之外的各种维修应委托被认可的 维修人员并且当完成此器具任何修理作业时，请要求技术人员进行安全检查以确定器具是否处于 正常的动作状态。...
  • Page 13 EKC-7HD 家庭影院7.1 K歌系统一体机 5. 机壳拆卸：切忌拆卸机壳。如果触摸内部的零件，可能发生严重电击事故。 6. 异常气味：当发现异常气味和烟雾，应立即切断电源并从墙壁插座拔下插头，并与经销店或最近 的维修中心联系。 需要维修的场合：当出现下述问题时必须委托被认可的维修人员检修。 A. 电源线或插头损坏。 B. 物体落入，或液体流入机内。 C. 器具被雨淋过。 D. 即使按照使用说明书操作也不能正常工作往往需要有资格的技术入员进行彻底的检修，方能使器 具恢复正常工作。 E. 器具从高处落下或机壳损坏。 F. 器具的性能显著地变化。...
  • Page 14 EKC-7HD 家庭影院7.1 K歌系统一体机 ■ 故障的解决方法 解决方法 现象 1、立刻关机，把电源线从插座拔下。 通电后电源指 2、检查电源插座是有电，插座上开关是否打开。 3、检查机器保险丝是否烧断。 示灯不亮 4、排除以上问题故障依然存在，请送我厂或当地特约维修点进行维修。 1、立刻关机。 2、检查电源线插座是否有松动或者没插到位。 电源指示灯闪 3、检查喇叭输出线是否有短路。 4、排除以上问题故障依然存在，请送我厂或当地特约维修点进行维修。 1、机器面板的遥控接收窗是否有异物遮挡。 遥控器不灵敏 2、检查遥控器电池是否电压过低。 1、立刻关机。 2、检查机器连接喇叭的线是否正确，是否有松动或者没插到位，有没有 本机显示屏显示 短路现象。 信号正常，但音 3、检查音箱、后级功放是否完好。 箱无声 4、重启机器或者播放设备。 5、排除以上问题故障依然存在，请送我厂或当地特约维修点进行维修。 1、音频输入是否在HDMI、光纤、同轴输入。 不能解码DOLBY 2、检查音频播放设备音频输出设置，应设在源码输出。 或DTS音频 3、检查播放内容的音频轨迹，应选择DOLBY或DTS轨迹。 1、检查选择输入端的接口是否正确。 切换输入音源 2、检查播放设备的音频输出口设置是否打开。 选择没有声音 3、检查选择相对应接口是播放器是否正常工作。...
  • Page 15 EKC-7HD 家庭影院7.1 K歌系统一体机 机器兼容参数 支持HDMI2.0版本接收与发送，支持3D、支持ARC回传，视频支持 HDMI接口 3840*2160P60Hz向下兼容 1、支持无损音乐格式播放APE/FLAC/WAV,支持MP3/WMA播放。 USB播放 2、最大支持32G U盘播放。 DTS HD MASTER DTS解码 DTS5.1/2.0、DTS-Express、DTS96kHz/24Bit、DTS Neo:X Dolby True HD/Dolby Digtal Plus/Dolby ATMOS Dolby Digtal、Dolby Digtal EX、Dolby Pro Logic II、 DOLBY解码 Dolby Pro Logic Iix、Dolby Pro Logic Iiz...

  • Page 16: Configuration List

    ■ Preface Dear Customer, Thank you for purchasing Takstar EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local service outlet.
  • Page 17 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier ■ Specifications • Front Power (8Ω): 2*80W • Center Power (8Ω): 80W • Surround Power (8Ω): 2*80W • Rear Surround Power (8Ω): 2*80W • Ultra-Low Power (4Ω): 200W • S/N Ratio (A-weighted): 86dB ≥...

  • Page 18: Function Overview

    EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier ■ Function Overview Front Panel 1. Power Button (STANDBY): Switches between standby and operating mode. Press to toggle the amplifier between standby and active states. 2. USB Port (USB): Connect a USB flash drive with MP3 or other audio tracks to play directly from the device.
  • Page 19 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Back Panel 1. Power Cord 2. Fan Ventilation Port 3. Mic Input 4. Subwoofer Channel Output 5. Right Surround Sound Channel Output 6. Left Surround Sound Channel Output 7. Center Sound Channel Output 8.
  • Page 20 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Remote Control 1. "OFF" Power Off Button 2. "ON" Power On Button 3. "GAM-1, KTV-2, MUS-3, MV-4, DJ-5, USER-6" Preset Mode Selection Buttons ATTENTION: 4. "HDMI-1, HDMI-2, HDMI-3, HDMI-4" HDMI Input No major obstacles between remote and amplifier.
  • Page 21 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier ■ Speaker Connection Speaker Setup Before connecting the speakers, please refer to their accompanying user manual for proper placement. The arrangement of speakers is crucial for surround sound playback. Front Left/Right Main Speakers Generate the basic soundstage.
  • Page 22 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Surround Speaker Installation Wall Surround Speaker 60-90cm Surround speakers can be installed on the wall or placed on shelves, positioned vertically or elevated 60-90cm above the ears. Secure the screws on the wall, ensuring that the screws and the wall can support a weight of 20kg.
  • Page 23 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier To prevent circuit damage, avoid short-circuiting the positive (+) and negative (-) speaker cables. DO NOT OVERLAP! ■ Operating Instructions Using Dolby Digital Decoding 1. Verify if the audio source contains Dolby Digital encoding.
  • Page 24 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Karaoke Mode 1. Press the "MENU" button on the panel or remote control to access the mic function settings. Adjust the volume of each menu option using the "ADJUST+/-" buttons on the remote control or by rotating the panel volume knob.
  • Page 25 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Mode Selection Press the corresponding buttons 1-6 on the remote control to directly recall the stored modes. Building a Home Theater System 1. Properly connect the audio source playback device to the input terminals of this unit. For easy reference, it is recommended to connect to the input terminals with the same name on this unit.
  • Page 26 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier ■ Important Safety Measures Before using this appliance, please read and follow all the safety and operating instructions provided on the appliance and in the user manual. Keep these safety and operating instructions for future reference.
  • Page 27 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier 4. Repairs: Users should not attempt any repairs beyond those specified in the user manual. Any repairs outside the specified scope should be carried out by authorized service personnel. After any repairs on the appliance, request a safety check from a technician to ensure that the appliance is in proper working condition.

  • Page 28: Troubleshooting Solutions

    EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier ■ Troubleshooting Solutions Issue Solution 1. Immediately power off and unplug. 2. Check power source and switch. No Power 3. Inspect fuse for damage. Indicator 4. Contact authorized service center if problem persists.
  • Page 29 EKC-7HD 7.1CH Home Theater / Karaoke Integrated Amplifier Machine Compatibility Specifications Supports HDMI 2.0 version for receiving and transmitting, supports 3D, supports ARC (Audio Return Channel), video HDMI Interface supports 3840*2160P 60Hz and is backward compatible. 1. Supports lossless audio formats such as APE/FLAC/WAV, USB Playback and MP3/WMA playback.
