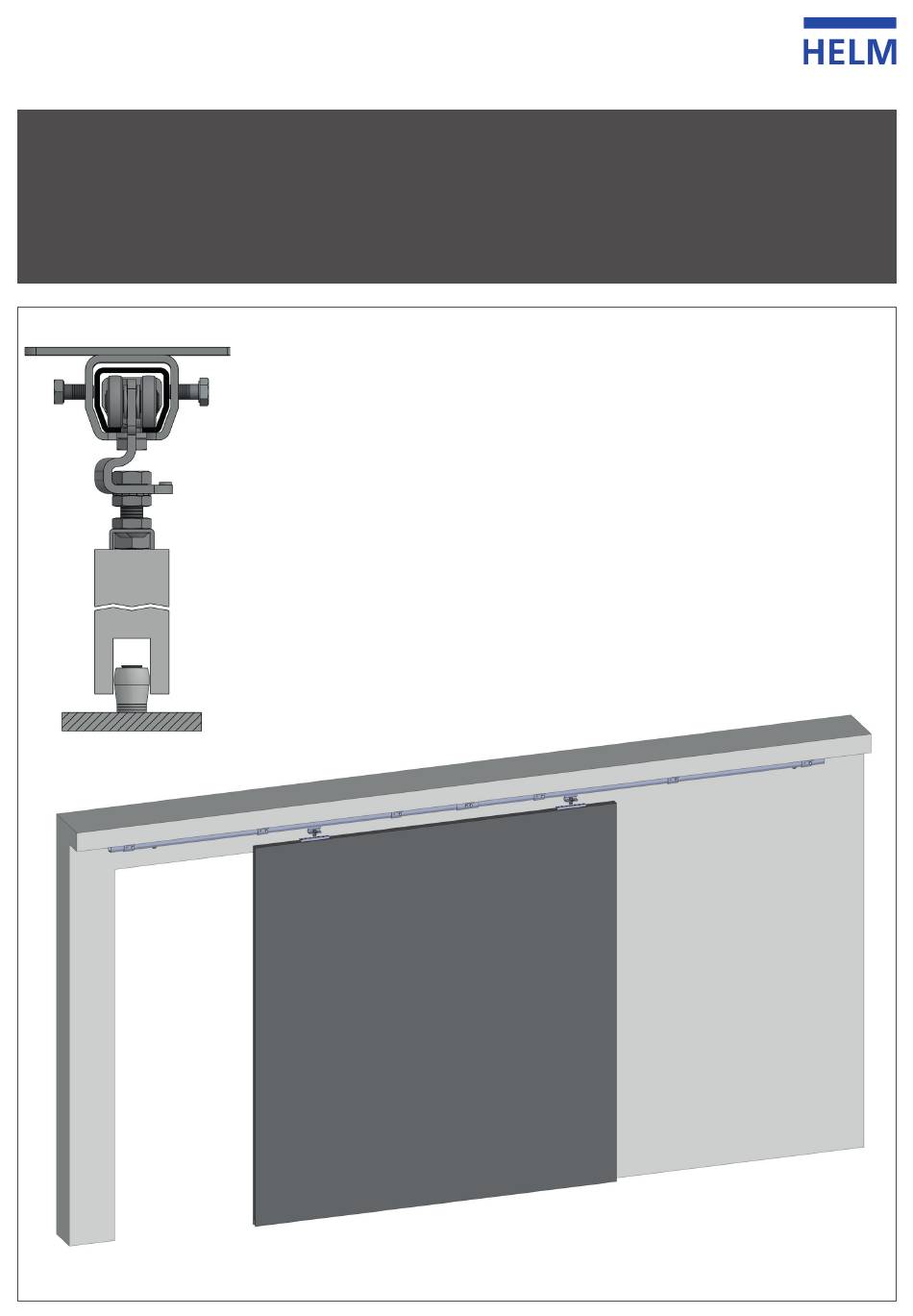

- Page 1 DE / EN Montageanleitung / Installation instructions DSSP300D101001_202311 HELM SP 300 D 101 Schiebetorsystem für Flügel bis 200 kg, Deckenmontage Sliding gate system for leaves up to 200 kg, ceiling installation...
- Page 2 ƒ Diese Anleitung beschreibt die Montage des Schiebetorsystems mäß und führt zum Erlöschen sämtlicher Haftungs- und Ge- HELM SP 300 – Deckenmontage. Die Montage wird am Beispiel währleistungsansprüche. eines rechtsöffnenden Tores gezeigt. Die Montage für ein linksöff- Die Laufrollen sind für einen Temperaturbereich von -20 °C bis ƒ...
- Page 3 These instructions describe the installation of the sliding gate sys- Open and close hand-operated sliding elements using only ƒ tem HELM SP 300 – ceiling installation. The installation is shown the intended door handles and flush pulls. using the example of a right-opening gate. For left-opening gates, Do not slam and shove hand-operated sliding elements;...
- Page 4 Einbauschnitt / Berechnungen Drawing / Calculations Flügelhöhe / Leaf height FH = MH – 109 – 10 Legende / Legend Flügelhöhe / leaf height Montagehöhe / installation height 37,5 HELM...
- Page 5 Berechnungen Calculations Flügelbreite / Leaf width Legende / Legend FB = LW + (2 x Ü) Lichte Weite / clear width Ü Überlappung / overlapping Flügelbreite / leaf width HELM...
- Page 6 Lieferumfang Scope of delivery Benötigtes Werkzeug Required tools HELM...
- Page 7 Montageschritte Installation steps HELM...
- Page 8 Montageschritte Installation steps HELM...
- Page 9 Montageschritte Installation steps HELM...
- Page 10 Montageschritte Installation steps HELM...
- Page 11 Montageschritte Installation steps HELM...
- Page 12 Montageschritte Installation steps HELM...
- Page 13 Montageschritte Installation steps HELM...
- Page 14 Montageschritte Installation steps HELM...
- Page 15 HELM...
- Page 16 Woelm GmbH Woelm Austria GmbH Die technischen Angaben entsprechen The technical specifications are up- dem neusten Stand. Änderungen in to-date. We reserve the right to make Hasselbecker Str. 2 – 4 Seewalchen 5 A Konstruktion und Formgestaltung, die modifications with regard to design D-42579 Heiligenhaus A-5201 Seekirchen dem Fortschritt dienen, behalten wir uns...
