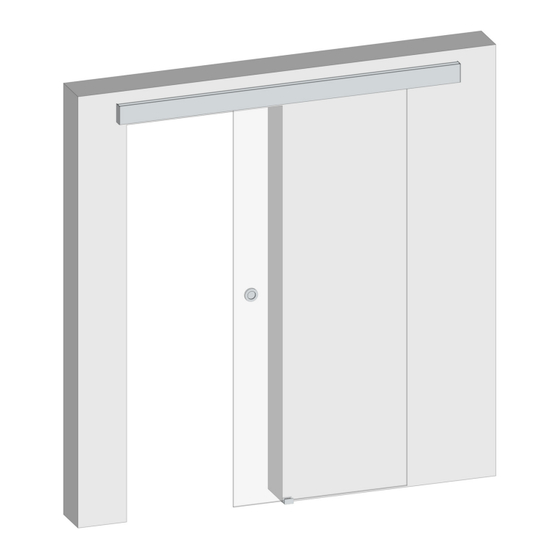

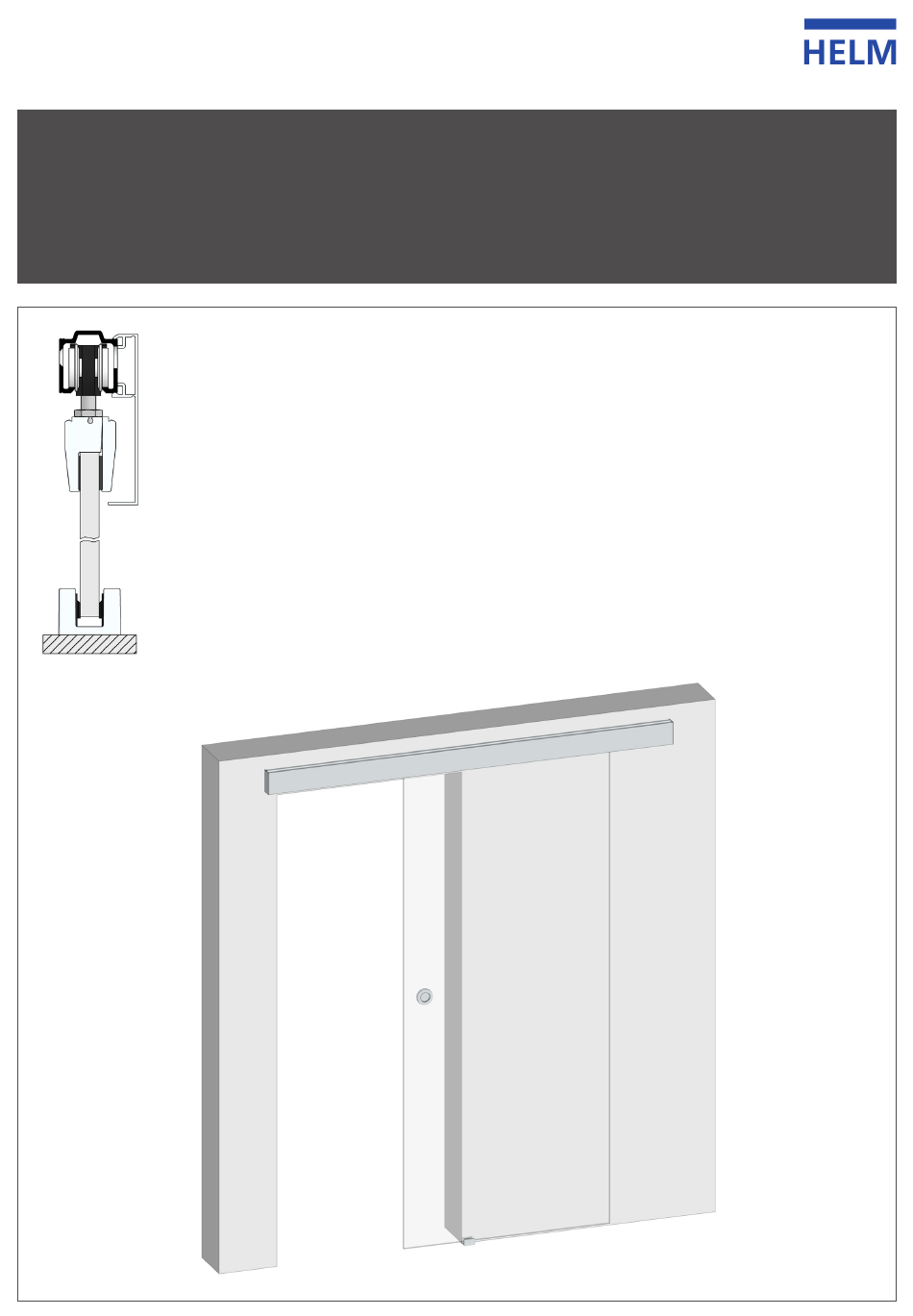

- Page 1 DE / EN Montageanleitung / Installation instructions DSMKL80G112001_202306 HELM MK-L 80 G 112 Schiebetürsystem für Flügel bis 80 kg, Wandmontage mit Verblendung Sliding door system for leaves up to 80 kg, wall installation with pelmet...
- Page 2 Bestimmungsgemäßer Gebrauch/Verwendung Diese Anleitung beschreibt die Montage des Schiebetürsystems Der Schiebetürbeschlag ist ausschließlich für den Einsatz in ƒ HELM Modul.Konzept 80 Glas - Wandmontage mit Verblendung. trockenen Innenräumen im Personendurchgangsbereich vor- Die Montage wird am Beispiel einer rechtsöffnenden Tür gezeigt. gesehen.
- Page 3 These instructions describe the installation of the sliding door sys- The sliding door fittings are only suitable for dry indoor spaces. ƒ tem HELM Modular.Concept 80 glass - wall installation with pel- Open and close hand-operated sliding elements using only ƒ...
- Page 4 Einbauschnitt / Berechnungen Drawing / Calculations Flügelhöhe / Leaf height FH = BH – 51 – 10 Legende / Legend Flügelhöhe / leaf height Bohrhöhe / drill height ~11[13] 10[8] HELM...
- Page 5 LW = LL – (2 x 5) – FB – (1 x Ü) Ü Ü (min. 45) Legende / Legend Laufschienenlänge / track length Lichte Weite / clear width Ü Überlappung / overlapping Flügelbreite / leaf width 205,5 205,5 110,5 110,5 HELM...
- Page 6 Lieferumfang Scope of delivery Benötigtes Werkzeug Required tools HELM...
- Page 7 Montageschritte Installation steps HELM...
- Page 8 Montageschritte Installation steps HELM...
- Page 9 Montageschritte Installation steps HELM...
- Page 10 Montageschritte Installation steps HELM...
- Page 11 Montageschritte Installation steps HELM...
- Page 12 Woelm GmbH Woelm Austria GmbH Die technischen Angaben entsprechen The technical specifications are up- dem neusten Stand. Änderungen in to-date. We reserve the right to make Hasselbecker Str. 2 – 4 Seewalchen 5 A Konstruktion und Formgestaltung, die modifications with regard to design D-42579 Heiligenhaus A-5201 Seekirchen dem Fortschritt dienen, behalten wir uns...
