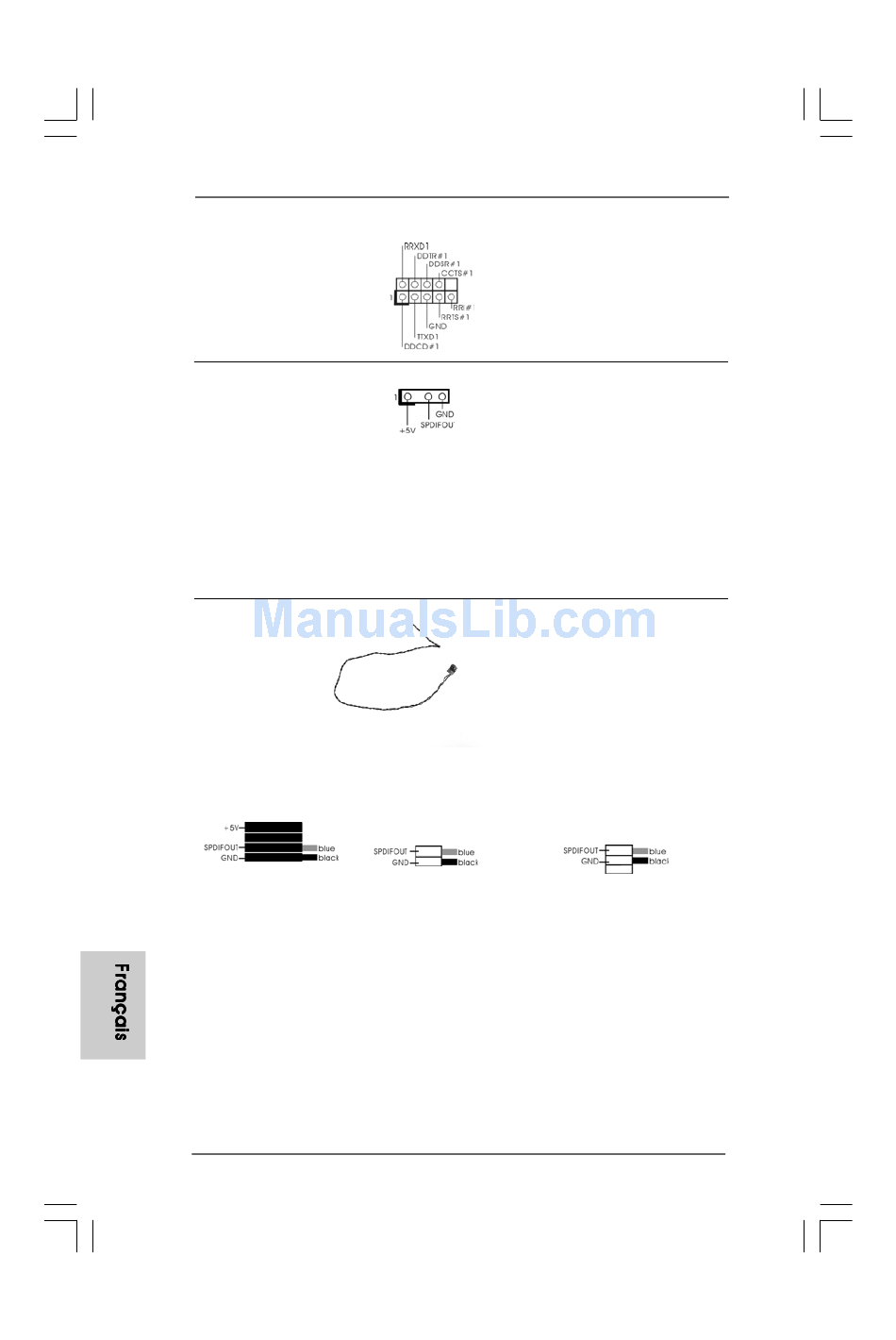

En-tête de port COM
(COM1 br.9)
(voir p.2 No. 28)
Connecteur HDMI_SPDIF
(HDMI_SPDIF1 3-pin)
(voir p.2 No. 29)
Câble HDMI_SPDIF
(en option)
A. extrémité noire
7 8 7 8 7 8
7 8 7 8
Cette en-tête de port COM est
utilisée pour prendre en charge
un module de port COM.
Connecteur HDMI_SPDIF,
fournissant une sortie audio
SPDIF vers la carte VGA HDMI,
et permettant au système de
se connecter au un téléviseur
numérique HDMI /un projecteur
/ un périphérique LCD. Veuillez
brancher le connecteur
HDMI_SPDIF de la carte VGA
HDMI sur ce connecteur.
Veuillez connecter l'extrémité
C
noire (A) du câble HDMI_SPDIF
B
au collecteur HDMI_SPDIF de la
A
carte-mère. Connectez ensuite
l'extrémité blanche (B ou C) du
câble HDMI_SPDIF au
connecteur HDMI_SPDIF de la
carte VGA HDMI.
B. extrémité blanche
(2 briches)
ASRock P55 Pro Motherboard
C. extrémité blanche
(3 briches)
