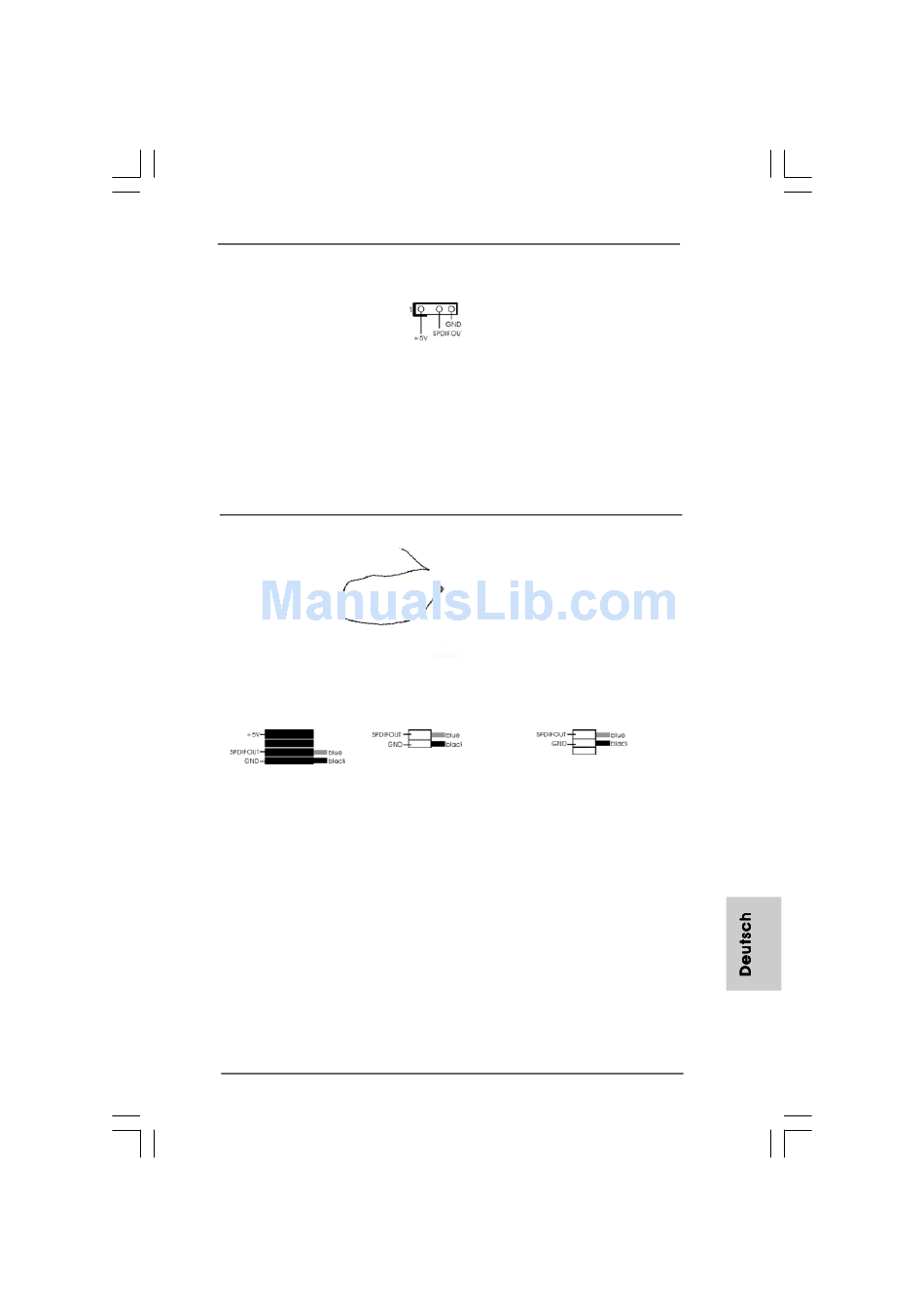

HDMI_SPDIF-Anschluss
(HDMI_SPDIF1, dreipolig)
(siehe S.2 - No. 29)
HDMI_SPDIF-Kabel
(Option)
C
A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)
ASRock P55 Pro Motherboard
Der HDMI_SPDIF-Anschluss
stellt einen SPDIF-
Audioausgang für eine HDMI-
VGA-Karte zur Verfügung und
ermöglicht den Anschluss von
HDMI-Digitalgeräten wie
Fernsehgeräten, Projektoren,
LCD-Geräten an das System.
Bitte verbinden Sie den
HDMI_SPDIF-Anschluss der
HDMI-VGA-Karte mit diesem
Anschluss.
Bitte verbinden Sie das
schwarze Ende (A) des
HDMI_SPDIF-Kabels mit dem
B
HDMI_SPDIF-Anschluss am
A
Motherboard. Schließen Sie
dann das weiße Ende (B oder
C) des HDMI_SPDIF-Kabels an
den HDMI_SPDIF-Anschluss der
HDMI-VGA-Karte an.
