D Montageanleitung
E Mounting instructions
F Instructions de montage
I Istruzioni di montaggio
S Instrucciones de montaje
N Montagehandleiding

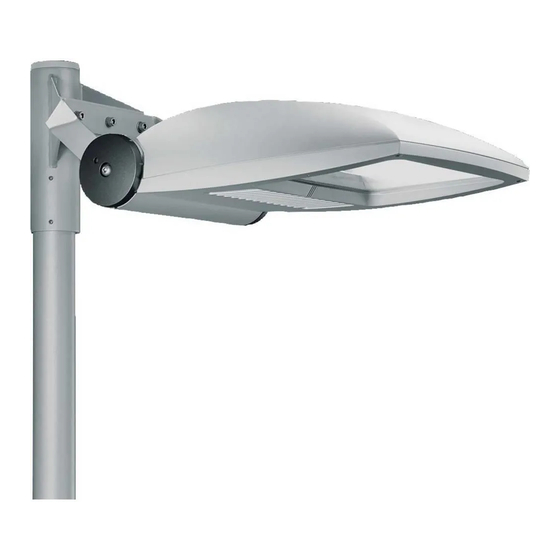

Lumena Star 70
10123755 / IV 17
IP66
TRILUX mbH & o K
Postfach 1960 D-59753 Arnsberg
Tel +49 (0) 29 32 301-0
Fax +49 (0) 29 32 301-375
nfo tr lux de www tr lux de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Trilux Lumena Star 70
Summary of Contents for Trilux Lumena Star 70
- Page 1 S Instrucciones de montaje N Montagehandleiding Lumena Star 70 10123755 / IV 17 IP66 TRILUX mbH & o K Postfach 1960 D-59753 Arnsberg Tel +49 (0) 29 32 301-0 Fax +49 (0) 29 32 301-375 nfo tr lux de www tr lux de...
- Page 2 VORSICHT - Gefahr eines elektrischen Schlages! E Intended use • Bei Störungen des LED-Moduls wenden Sie sich bitte an TRILUX. • The luminaire is suitable for indoor and outdoor use at a max. ambient temperature t a 25 °C.
- Page 3 En www.trilux.com/ec245 encontrará información sobre la eficiencia Vous avez la possibilité de consulter des informations importantes energética de las luminarias de TRILUX y sobre su mantenimiento y eliminación. concernant l'efficacité énergétique des luminaires TRILUX ainsi que l'entretien et l'élimination des luminaires sur le site Internet:...
- Page 4 Type Lumen Schaltung ca. kg Lumena Star 70 8200 18,7 18,8 = 0,096 m 13500 18,7 D Windangriffsfläche ( Lumena Star 70 16500 19,7 E Windage area ( F Surface exposée au vent ( 19,8 I Superficie esposta al vento (...
- Page 5 5° 0° 5° M 10-M 12 D Zweipunkt-Befestigung erforderlich! E Two-point fixing is required! F Fixation en deux points nécessaire ! I Richiesto fissaggio su due punti! S ¡Requiere una fijación de dos puntos! N Bevestiging op twee punten vereist! 30 Nm...
- Page 6 Mains cables Mains terminal Mains terminal ET LRA LR ETDD Black Blue D Deckel-Sicherung DA / 1-10V + Brown E Safety device for cover F Dispositif de sécurité pour couvercle DA / 1-10V - Grey I Mezzo di sicurezza per coperchio S Seguro de la tapa / SKII / SKII...
- Page 7 DA DA PST N L1 D Eine nicht zulässige Benutzung der Dali Leitungen kann die bestehende Programmierung zerstören! • Es sind ausschließlich Programmfiles von Trilux zu verwenden. E Impermissible use of DALI lines can destroy the existing programming! • Use only Trilux program files.
