Trilux SYMBOL I Mounting Instructions

Montageanleitung
SYMBOL I
Wandleuchte
230V ~ , 50Hz
IP 54
Position des Reflektors
breitstrahlend
10044803 / VII 11
engstrahlend
Bezeichnung
Symbol I W/1x70HIE L··
Symbol I W/1x100HIE L·
Symbol I W/1x150HIE L·
Symbol I W/1x70HSE-E L··
Symbol I W/1x150HS L···
Symbol I W/2xTCL36 L··
Lampenbezeichnungssystem nach ZVEI
Betriebshinweise der Lampenhersteller beachten.

Technische Daten

Feste Anschlussleitung
Schutzklasse
Leuchte besteht aus Aluminiumguss, Aluminium, Edelstahl, Einscheibensi-
cherheitsglas, Reflektor aus Reinstahlaluminium.
Hinweise
Montage und elektrischer Anschluss müssen durch eine Elektro-
fachkraft erfolgen. Bei Montage und Betrieb sind die nationalen Sicher-
heitsvorschriften zu beachten.
Die der Leuchte beiliegenden Allgemeinen Hinweise sind unbedingt zu
beachten.
Leuchte darf nur mit ihrer vollständigen Schutzabdeckung betrieben werden.
Leuchte ist auch für Innenräume (t
Leuchte ist nicht zum Durchschleifen geeignet.

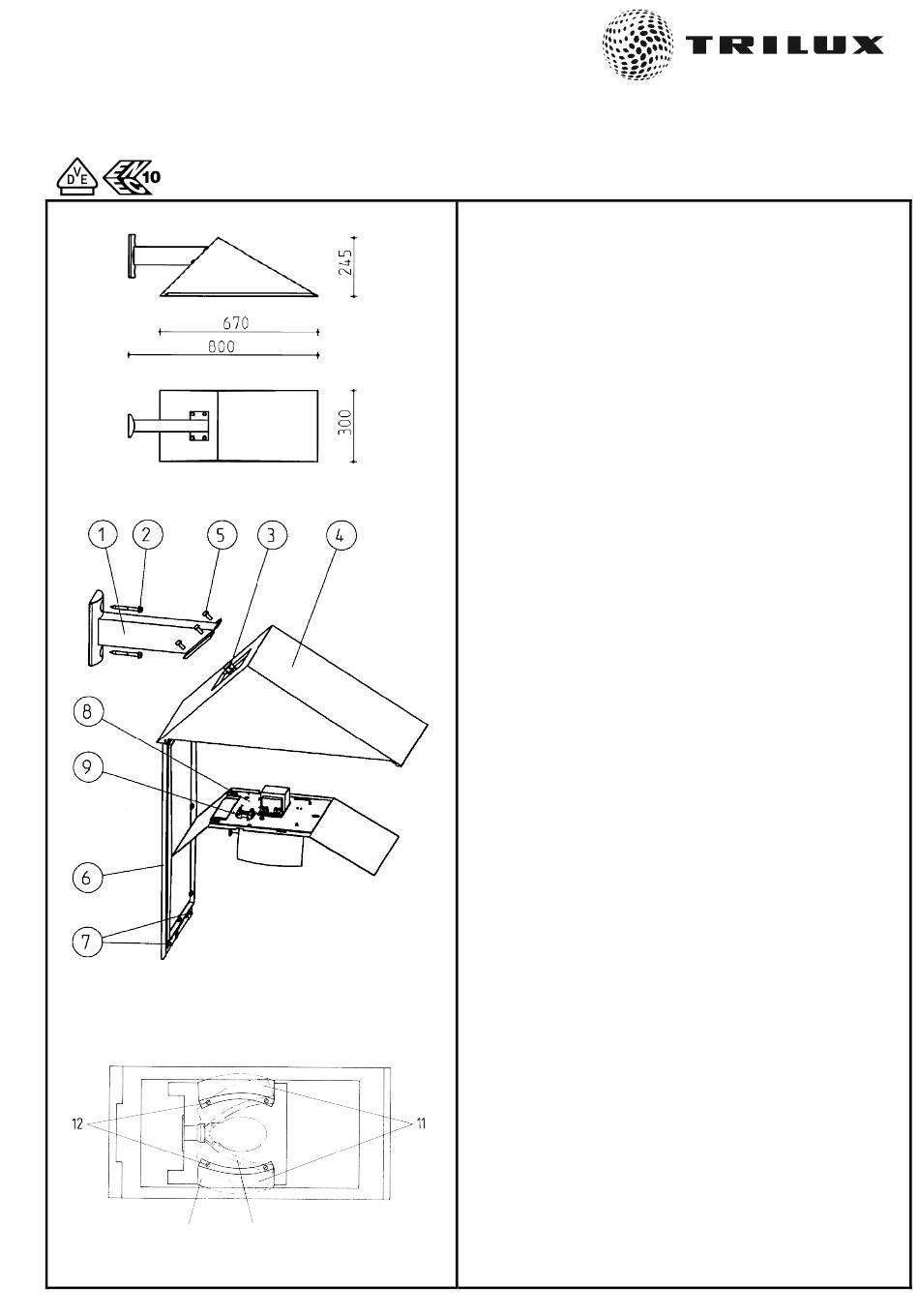

Montage
Feste Anschlussleitung durch den Wandarm (1) ziehen. Wandarm mit geeig-
netem Befestigungsmaterial an der Wand befestigen.
Schnellverschlüsse (7) durch Drehung entgegen Uhrzeigersinn lösen und
Gehäusedeckel (6) öffnen. Elektrische Einrichtung (8) aus Gehäuse (4) he-
rausnehmen.
Feste Anschlussleitung aus Ausleger durch die Kabelverschraubung (3) max.
30 cm ins Leuchtengehäuse einführen. Verschraubung mit einem Drehmo-
ment von 6,25Nm anziehen.
Das Gehäuse mit Schrauben (5) und Fächerscheiben am Wandarm befesti-
gen. Schrauben mit einem Drehmoment von 8Nm anziehen.
Feste Anschlussleitung bis zur Kabelverschraubung abisolieren, die Einzel-
adern mit den beiliegenden Silikonschläuchen versehen und an Steckverbin-
der (9) anschließen.
Leuchte in umgekehrter Reihenfolge wieder zusammen bauen.
Lampe einsetzen - wechseln
Schnellverschlüsse (7) durch Drehung um 90° entgegen Uhrzeigersinn lösen
und Rahmen (6) abschwenken. Lampe einsetzen bzw. wechseln. Rahmen
schließen und Schnellverschlüsse durch Drehung im Uhrzeigersinn schlie-
ßen.
Reflektorverschiebung
Beide Reflektorschalen (11) können von werkseitig weitstrahlend auf eng-
strahlend eingestellt werden. Hierzu müssen die Schrauben (10) gelöst wer-
den. Reflektorschalen nach innen drehen und mit den Schrauben befestigen.
TRILUX GmbH & Co. KG
Postfach 1960 . D-59753 Arnsberg
Tel. +49 (0) 29 32.301-0
Fax +49 (0) 29 32.301-375
info@trilux.de . www.trilux.de
ca. kg
13,4
13,4
13,4
13,4
13,4
13,4
max. 1 x 3G 2,5mm²
I
=25°C) geeignet.
a
(nicht bei Modell2xTCL36)
1 / 2
