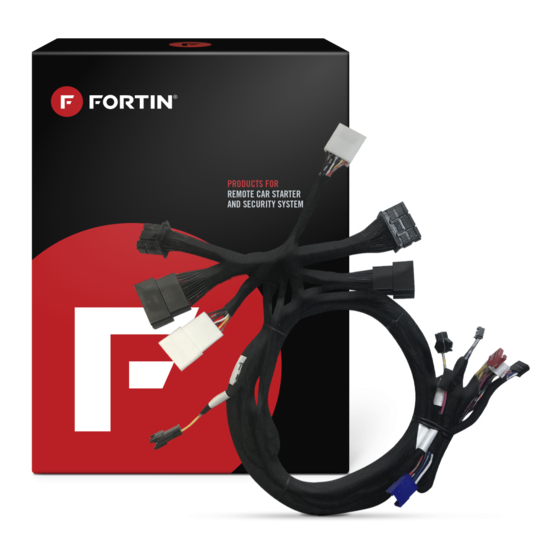

Fortin EVO-ONE THAR-TOY13 Installation Manual

ONE
REGULAR & THAR-TOY13 INSTALLATION
INSTALLATION RÉGULIÈRE & THAR-TOY13
VEHICLE
VEHICULES
TOYOTA
RAV4
Push-to-Start
MODEL: EVO-ONE
DATE:02/2019
FORTIN.CA
SN: 000000 00000 2019
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
IF THE VEHICLE IS NOT EQUIPPED WITH FUNCTIONAL HOOD PIN:
NOTES
The vehicles OEM remote and SmartKey are
still operable during remote start.
**
NO KEY TAKEOVER
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH (INCLUDED)
* HOOD
MUST BE INSTALLED IF THE VEHICLE CAN BE
PIN
REMOTE STARTED WITH THE HOOD OPEN, SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT (INCLUS), DOIT ÊTRE
DE CAPOT
INSTALLÉ SI LE VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE
CAPOT EST OUVERT, PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page

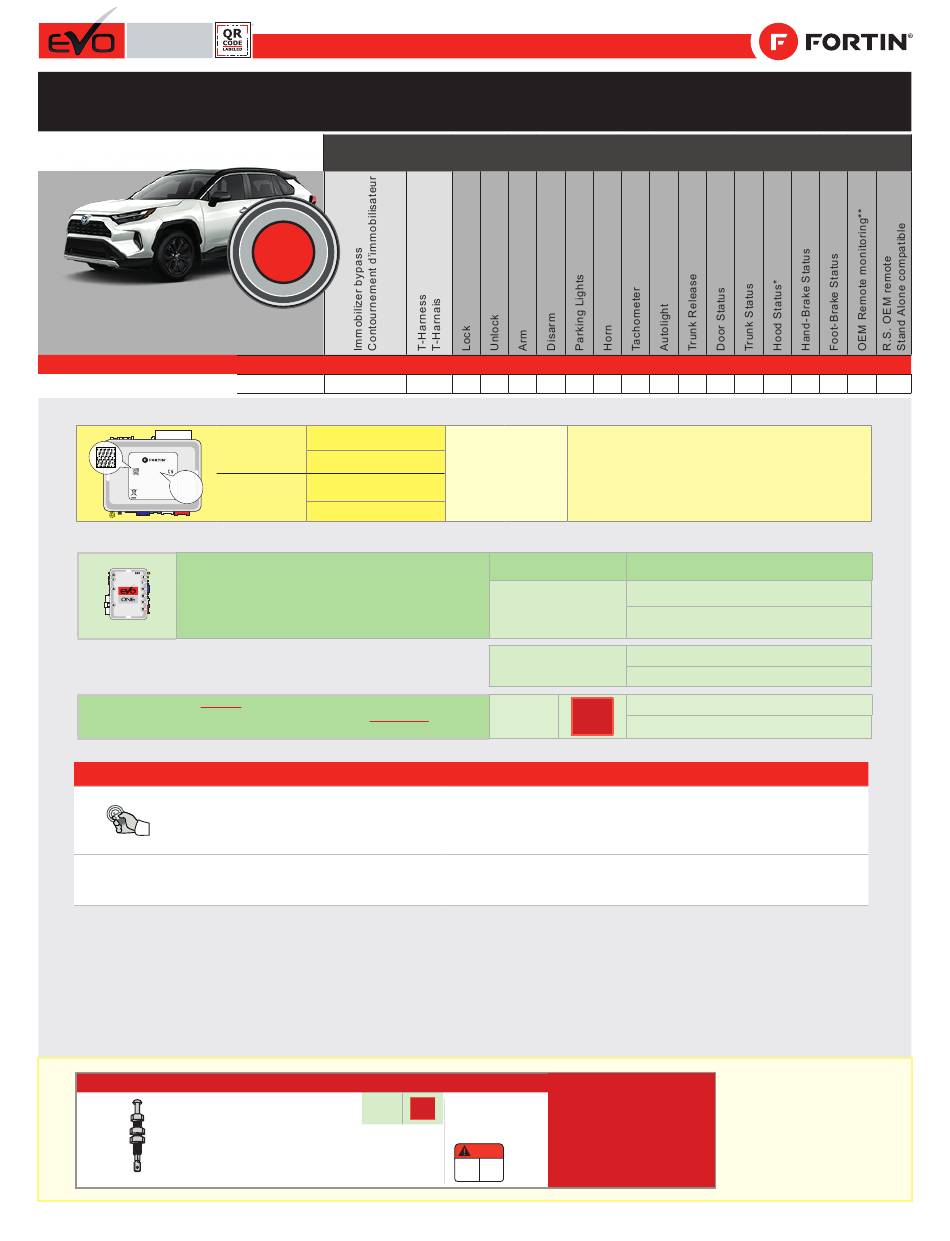

Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées
PUSH
START
YEARS
ANNÉES
2024 •
QR CODE ON THE
COMPATIBLE
LABEL
MODULE
MANUFACTURED
REQUIRED:
AFTER: 2019
CODE QR SUR L'ÉTI-
MODULE
QUETTE
COMPATIBLE
REQUIS:
FABRIQUÉ APRÈS: 2019
Program bypass option:
Programmez l'option du contournement:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
D'UN CONTACT DE CAPOT FONCTIONNEL:
A11
REV.: 20240516 REV.: 20240516
dans ce diagramme (fonctionnelles si équipé)
• • • • • •
To add the firmware version and the options, use the
FIRMWARE VERSION
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
VERSION LOGICIELLE
79.[70]
TOYOTA/
MINIMUM
LEXUS
UNIT OPTION
OPTION UNITE
C1
D6
A11
OFF
NON
La télécommande d'origine du véhicule et la clé intélligente reste
fonctionnel même si le démarreur est engagé.
SANS MODE PRÊT À DÉMARRER
Notice: the installation of safety
elements are mandatory. The hood pin
SECURITY STICKER
OFF and the sticker are essential security
NON
elements and must be installed.
AUTOCOLLANT DE
Notice: l'installation des éléments de
SÉCURITÉ
sécurité est obligatoire. Le contact de
WARNING capot et l'autocollant de sécurité sont
ATTENTION
des éléments de sécurité essentiels et
Included
doivent absolument être installés.
Inclus
GUIDE # 116441
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Hood trigger (Output Status).
Contact de capot (état de sortie).
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
