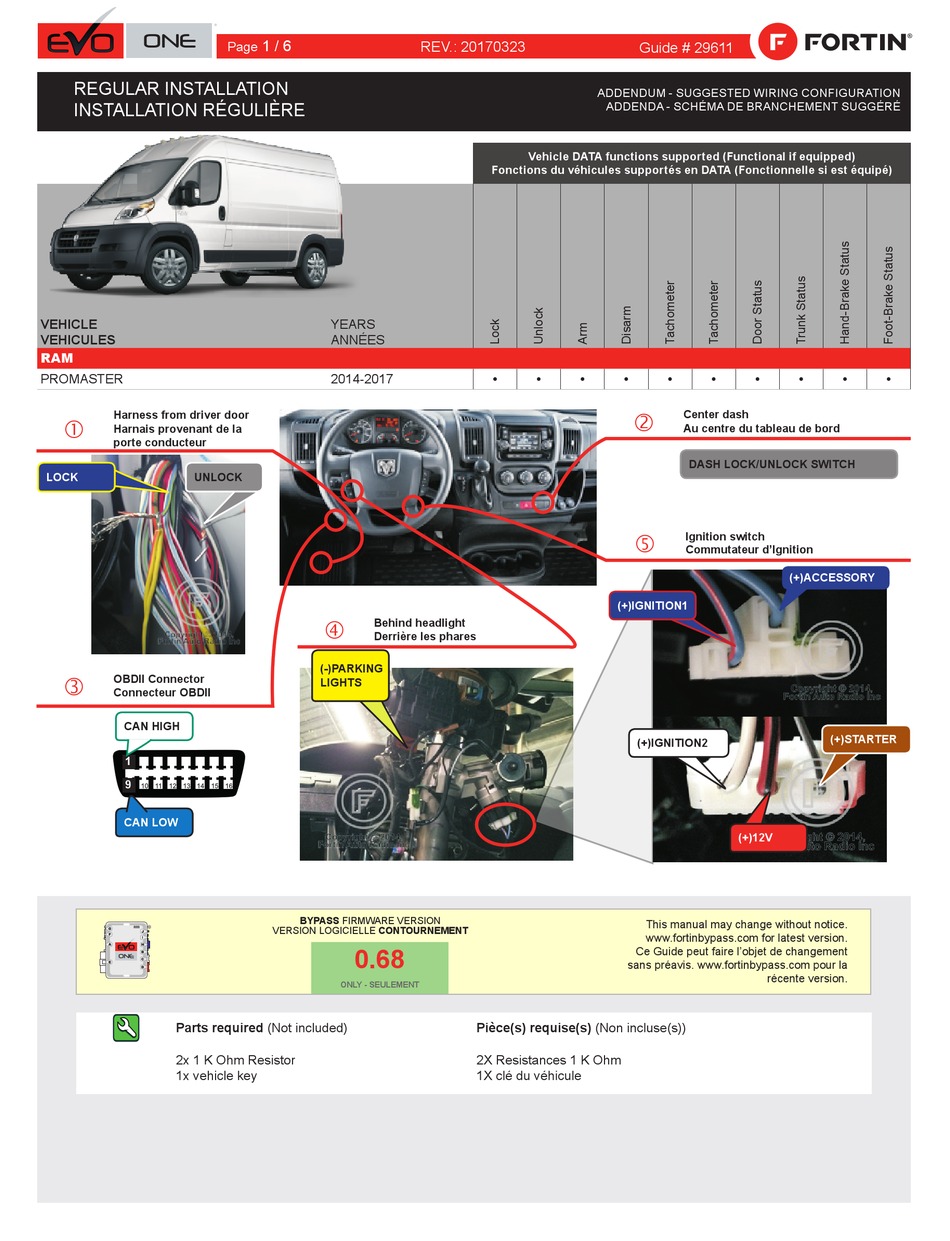

Fortin Evo One Addendum

ONE
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE
VEHICLE
VEHICULES
RAM
PROMASTER
Harness from driver door

Harnais provenant de la
porte conducteur
LOCK UNLOCK
OBDII Connector

Connecteur OBDII
CAN HIGH
1
9
CAN LOW
Parts required (Not included)
2x 1 K Ohm Resistor
1x vehicle key
1 / 6
Page
YEARS
ANNÉES
2014-2017
Behind headlight

Derrière les phares
(-)PARKING
LIGHTS
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT
0.68
ONLY - SEULEMENT
REV.: 20170323
ADDENDUM - SUGGESTED WIRING CONFIGURATION
Vehicle DATA functions supported (Functional if equipped)
Fonctions du véhicules supportés en DATA (Fonctionnelle si est équipé)
• • •
Pièce(s) requise(s) (Non incluse(s))
2X Resistances 1 K Ohm
1X clé du véhicule
Guide # 29611
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • •
Center dash

Au centre du tableau de bord
DASH LOCK/UNLOCK SWITCH
Ignition switch

Commutateur d'Ignition
(+)IGNITION1
(+)IGNITION2
(+)12V
This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l'objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
• • •
(+)ACCESSORY
(+)STARTER
