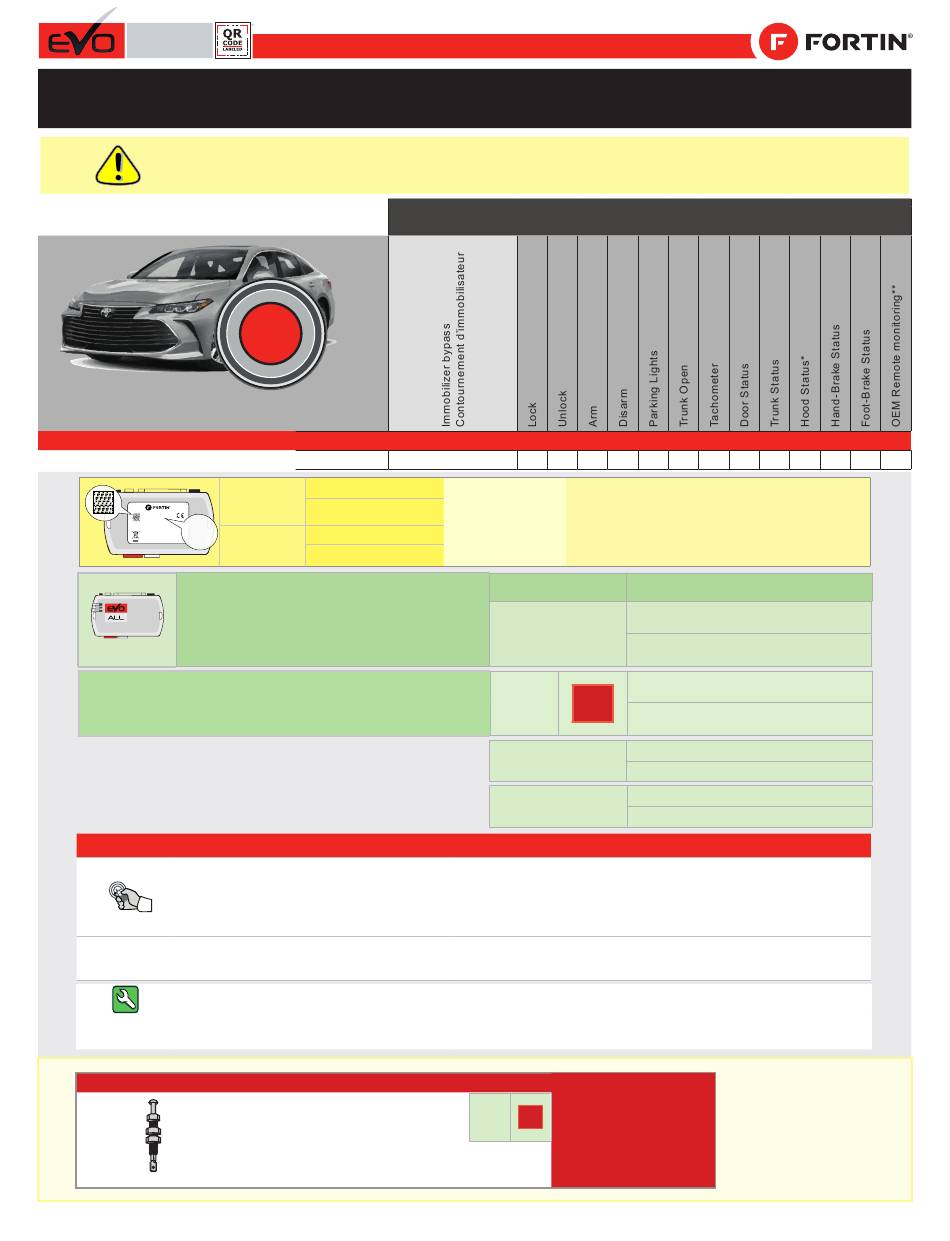

Fortin THAR-TOY13 Installation Manual

ALL
STANDALONE & THAR-TOY13 INSTALLATION
INSTALLATION STANDALONE & THAR-TOY13
VEHICLE
VEHICULES
TOYOTA
Avalon
Hybrid - Push-to-Start - AT
MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
2019
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
D'UN CONTACT DE CAPOT
NOTES
The vehicles OEM remote and SmartKey are
still operable during remote start.
**
NO KEY TAKEOVER
Parts required (Not included)
1X Fuse
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 11
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
PUSH
START
YEARS
ANNÉES
2019
QR CODE ON THE LABEL
COMPATIBLE
MODULE
MANUFACTURED AFTER:
REQUIRED:
2019
MODULE
CODE QR SUR 'ÉTIQUETTE
COMPATIBLE
FABRIQUÉ APRÈS: 2019
REQUIS:
Program bypass option:
Programmez l'option du contournement:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
REV.: 20210723
ADDENDUM - SUGGESTED WIRING CONFIGURATION
supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
To add the firmware version and the options, use the
FIRMWARE VERSION
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
VERSION LOGICIELLE
79.[66]
MINIMUM
UNIT OPTION
OPTION UNITE
C1
A11
OFF
NON
D6
D4
La télécommande d'origine du véhicule et la clé intélligente reste
fonctionnel même si le démarreur est engagé.
SANS MODE PRÊT À DÉMARRER
Pièce(s) requise(s) (Non incluse(s))
1X Fusible
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 99671
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Hood trigger (Output Status).
Contact de capot (état de sortie).
Push-to-Start
Push-to-Start
Hybrid mode
Mode hybride
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
