  • Page 1 TONEX Capture USER MANUAL...

  • Page 2: Table Of Contents

    Table of Contents Contents Congratulations Overview Features First Path Second Path Connections Using TONEX Capture as a reamp box Reamping with the amp head & cabinet Reamping with the amp head Reamping silently using a load box Support User Area Contents...

  • Page 3: Congratulations

    TONEX Capture Congratulations You are now the lucky owner of TONEX Capture, a powerful yet simple box that can be used for various tasks in the art of recording, reamping and capturing guitar and bass tones. TONEX Capture is very simple to use and in this short manual you’ll find all the information you need to start using it in your workflow.

  • Page 4: Overview

    TONEX Capture Overview TONEX Capture is specifically designed to suit two very important tasks while recording and producing guitar tones: reamping and tone-capturing (using our AIMM technology). Reamping is the practice of sending pre-recorded tracks to guitar/bass pedal effects and amplifiers so they can be processed and recorded back in.

  • Page 5: Features

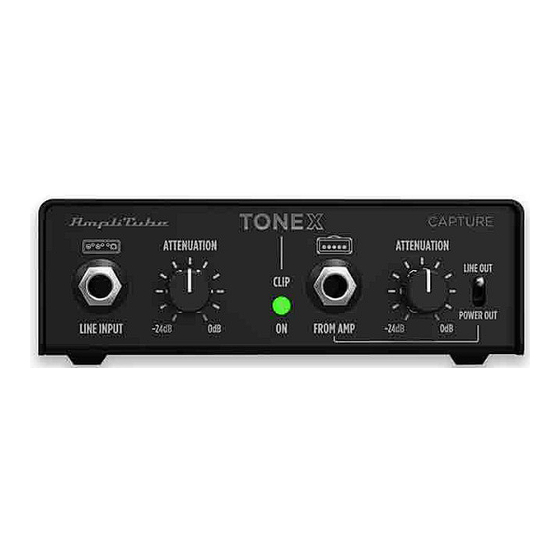

    TONEX Capture Features TONEX Capture is designed with two separate, but cooperative audio signal paths. The first signal path aims to send a signal from an audio interface to an amplifier without noise or hum. The second signal path aims to capture an attenuated signal from the amplifier’s power out and record it via an audio interface while sending an unattenuated signal to a cabinet and keeping the impedance relationship between the amp and its cab intact.

  • Page 6: Second Path

    3. Amp Attenuation: attenuates the incoming amp signal up to 24 dB to avoid clipping. 4. Out switch: select LINE OUT if TONEX Capture is connected to the Line Output (or Preamp Out) of the amplifier, select POWER OUT if TONEX Capture is connected to the Power Output (or Speaker Out) of the amplifier.

  • Page 7: Connections

    4. Connect the TO CAB output of the TONEX Capture to the cab input. 5. Connect the LINE OUTPUT of the TONEX Capture to a line input in the audio interface. 6. If a microphone is used to also capture the cabinet, connect the microphone to a microphone input in the audio interface.

  • Page 8: Using Tonex Capture As A Reamp Box

    Reamping with the amp head & cabinet To reamp a track, create a send to the TONEX Capture LINE INPUT and record it back through a microphone (or multiple microphones) to get the miked tone of the cabinet. This setup involves only the first path of the TONEX Capture.

  • Page 9: Reamping With The Amp Head

    Another option can be to record only the amp head and use it with an external impulse response loader or our advanced Volumetric Impulse Response (VIR) cabinets. To do so make the following connections and record from the LINE OUTPUT of TONEX Capture. Make sure to set the TONEX Capture out switch properly.

  • Page 10: Reamping Silently Using A Load Box

    TONEX Capture Reamping silently using a load box If you can’t afford to have big loud volumes while getting your guitar tone, you can use a load box with the previous configuration to drain the power from you amp while keeping it silent and capturing its tone.

  • Page 11: Support

    TONEX Capture Support For any questions you may have, please refer to the FAQ webpage at: www.ikmultimedia.com/faq Here you will find answers to the most commonly asked questions. To submit a Technical Support Form, go to: www.ikmultimedia.com/support For other requests such as Product, Sales, or Web info, please go to: www.ikmultimedia.com/contact-us User Area The User Area is a special section of our website specifically designed for our users.
  • Page 12 IK Multimedia. Product names are used solely for the purpose of identifying the specific products that were studied during IK Multimedia’s sound model development and for describing certain types of tones produced with IK Multimedia’s digital modeling technology.
  • Page 13 TONEX Capture MANUAL DE USUARIO...
  • Page 14 Felicitaciones Descripción General Características Primera Ruta Segunda Ruta Conexiones Usa TONEX Capture como caja de reamplificación Reamplificación con cabezal de amplificador y gabinete Reamplificación con cabezal de amplificador Reamplificación silenciosa usando una caja de carga Soporte Area de Usuario Contenido...

  • Page 15: Felicitaciones

    TONEX Capture es muy simple de usar y en este breve manual encontrarás toda la información que necesitas para empezar a usarla en tu flujo de trabajo.

  • Page 16: Descripción General

    TONEX Capture Descripción General TONEX Capture está diseñada específicamente para adaptarse a dos tareas muy importantes durante la grabación y la producción de tonos de guitarra: reamplificación y captura de tonos (utilizando nuestra tecnología AIMM). La reamplificación es la práctica de enviar pistas pregrabadas a amplificadores y pedales de efectos de guitarra/ bajo para ser procesadas y grabadas nuevamente.

  • Page 17: Características

    TONEX Capture Características TONEX Capture está diseñada con dos rutas de señal de audio separadas, pero cooperativas. La primera ruta de señal tiene como objetivo enviar una señal desde una interfaz de audio a un amplificador sin ruido ni zumbidos.

  • Page 18: Segunda Ruta

    3. Atenuación de Amplificador: atenúa la señal entrante del amplificador hasta 24 dB para evitar saturación. 4. Interruptor de salida: selecciona LINE OUT si TONEX Capture está conectada a la salida de línea (o salida de preamplificador) del amplificador, selecciona POWER OUT si TONEX Capture está conectada a la salida de potencia (o salida de altavoz) del amplificador.

  • Page 19: Conexiones

    Aquí está el paso a paso de las conexiones: 1. Conecta la salida de nivel de línea de la interfaz de audio a la entrada LINE INPUT de TONEX Capture. 2. Conecta la salida TO AMP de TONEX Capture a la entrada de instrumento del amplificador o del pedal de efectos.

  • Page 20: Usa Tonex Capture Como Caja De Reamplificación

    Reamplificación con cabezal de amplificador y gabinete Para reamplificar una pista, crea un envío a la entrada LINE INPUT de TONEX Capture y grábala nuevamente a través de un micrófono (o múltiples micrófonos) para obtener el tono del gabinete microfoneado. Esta configuración involucra solo la primera ruta de TONEX Capture.

  • Page 21: Reamplificación Con Cabezal De Amplificador

    Otra opción puede ser grabar solo el cabezal del amplificador y usarlo con un cargador de respuesta de impulso externo o nuestros gabinetes avanzados de Volumetric Impulse Response (VIR). Para hacerlo, realiza las siguientes conexiones y graba desde la salida LINE OUTPUT de TONEX Capture. Asegúrate de configurar correctamente el interruptor de salida de TONEX Capture.

  • Page 22: Reamplificación Silenciosa Usando Una Caja De Carga

    TONEX Capture Reamplificación silenciosa usando una caja de carga Si no puedes tener volúmenes fuertes mientras creas el tono de tu guitarra, puedes usar una caja de carga con la configuración anterior para drenar la potencia de tu amplificador mientras lo mantienes en silencio y capturas su tono.

  • Page 23: Soporte

    TONEX Capture Soporte Si tienes alguna pregunta, consulta la página web de preguntas frecuentes en: www.ikmultimedia.com/faq Aquí encontrarás respuestas a las preguntas más frecuentes. Para enviar un requerimiento al Soporte Técnico, dirígete a: www.ikmultimedia.com/support Para otras solicitudes como información de productos, ventas o página web, por favor dirígete a: www.ikmultimedia.com/contact-us...
  • Page 24 únicamente con el fin de identificar los productos específicos que se estudiaron durante el desarrollo del modelo de sonido de IK Multimedia y para describir ciertos tipos de tonos producidos con la tecnología de modelado digital de IK Multimedia. El uso de estos nombres no implica ninguna cooperación o respaldo.
  • Page 25 TONEX Capture ユーザーマニュアル...
  • Page 26 TONEX Capture 目次 目次 はじめに 概要 主な機能 1つ目の信号経路 2つ目の信号経路 接続 TONEX Captureをリアンプ ・ ボックスとして使う アンプヘッ ドとキャビネッ トのリアンプ アンプヘッ ドを使ったリアンプ 音を出さずにリアンプする （ロードボックスを併用） サポート UserArea （ユーザーエリア） 目次...
  • Page 27 TONEX Capture はじめに TONEXCaptureをご購入いただき、 ありがとうございます。 TONEXCaptureは、 ギターやベースのトーン ・ モデリング、 アンプ ・ レコ ーディ ング、 リアンプに対応したオールインワン ・ ギアです。 TONEXCaptureの使い方は非常に簡単です。 本書では導入方法や、 設定方法を説明します。 IKMultimediaの製品については、 弊社のホームページにアクセスして ください。 ikmultimedia.com. はじめに...
  • Page 28 TONEX Capture 概要 TONEX Captureは、 ギター録音、 ミ ックス時のトーン調整、 ギター機材のToneModelを作成時に役立つ2つの信号経路、 リアンプ と トーン ・ キャプチャーの両方に対応するように設計されています。 リアンプは、 録音されたギター/ベースの音声をペダル ・ エフ ェクターやアンプに送り、 再処理、 録音する手法です。 トーン ・ キャプチャーは、 IKMultimediaのAIMachineModelingテク ノロジーを使い、 アンプやス トンプ （モジュレーシ ョ ン、 リバーブ 、 ディ レイを除く ） をキャプチャーして、 Mac/PC、 モバイル機器のTONEXソ フ トウェアにてクリ ック1つで呼び出し可能なToneModel を作成する作業です。...
  • Page 29 TONEX Capture 主な機能 TONEXCaptureには、 2方向のオーディ オ信号経路を、 1台でまかなっ ています。 １つ目の信号経路は、 ノ イズやハム音を回避しながら、 オーディ オ ・ インターフ ェイスの信号をアンプに送ります。 ２つ目の信号経路は、 アンプの出力をアッテネートしてオーディ オ ・ インターフ ェースの入力に適した信号にする一方、 アッテネート していない信号をキャビネッ トに送り、 アンプとキャビネッ トのインピーダンス関係を保ちます。 1つ目の信号経路 入力 1. Line Input （ ライン入力） : オーディ オ ・ インターフ ェイスのライン信号を入力して、 アンプやペダルボードに送ります。...
  • Page 30 TONEX Capture 2つ目の信号経路 入力 1. LED:電源ON時は緑に点灯します。 LINEINPUT （1つ目のパース） のクリ ッピングを感知した場合、 赤く変わります。 FROM AMPの入力信号のクリ ッピングを感知した場合、 オレンジ色に変わります。 2. From Amp:ToneModel作成時に、 アンプの出力 （スピーカー、 ライン出力、 プリアンプ出力） に接続します。  注意 ： この入力を接続した場合、 TOCABINET(7)の出力は必ず接続して ください。 接続しなかった場合はアンプの破損が 発生することがあります。 3. Amp Attenuation （アンプの減衰量） :入力のアンプの信号を最大24dB減衰させて、 クリ ッピングを防ぎます。 4. アウト ・ スイッチ:TONEXCaptureをLineOutput （またはPreampOut） に接続された場合、 LINEOUTに切り替えます。 ア...
  • Page 31 TONEX Capture 接続 以下のステップに沿っ て接続します。 1. オーディ オ ・ インターフ ェイスのライン出力をTONEXCaptureのLINE INPUTに接続します。 2. TONEXCaptureのTO AMP出力をアンプ、 またはス トンプのインス トゥルメン ト入力に接続します。 3. インス トゥルメン ト出力/プリアンプ出力、 またはパワーアウ ト/スピーカー出力をTONEXCaptureのFROM AMPに接続しま す。 4. TONEXCaptureのTO CABをキャビネッ トの入力に接続します。 5. TONEXCaptureのLINE OUTPUTをオーディ オ ・ インターフ ェイスのライン入力に接続します。 6. マイクロフ ォンを使用する場合は、 オーディ オ ・ インターフ ェイスのマイク入力にマイクロフ ォンを接続します。...
  • Page 32 TONEX Capture TONEX Captureをリアンプ ・ ボックスとして使う アンプヘッ ドとキャビネッ トのリアンプ 音声のリアンプを行うには、 TONEXCaptureのLINE INPUT宛てのセンドを作っ て、 マイクロフ ォンでキャビネッ トの音を収録しま す。 このセッ トアップは、 1つ目の信号経路のみを使っ ています。 リアンプ...
  • Page 33 TONEX Capture アンプヘッ ドを使ったリアンプ 他の使い方として、 アンプ ・ ヘッ ドのToneModelのみをキャプチャーして、 外部のインパルス ・ レスポンス ・ ローダーやIKの VIR （VolumetricImpulseResponse） キャビネッ トと組み合わせる方法があります。 以下の図の通りにギアを接続して、 TONEXCaptureのLINE OUTPUTからレコーディ ングをします。 ToneModelの作成を始める前に、 アウ トスイ ッチが正しい位置になっ ていることを必ず確認して ください。 使用方法によ っ てTONEXCaptureのアウ トスイ ッチの位置は異なります。 • アンプのプリアンプアウ ト、 またはライン出力に接続する場合は、 LINE OUTを使います。 • アンプのパワーアウ ト、 またはスピーカーアウ トを接続する場合は、 POWER OUTを使います。...
  • Page 34 TONEX Capture 音を出さずにリアンプする （ロードボックスを併用） アンプのToneModelキャプチャー時に大音量が出せない場合は、 前項接続図のTOCABにて、 キャビネッ トの代わりに ロードボックスを接続すれば、 静かにキャプチャーを行うことができます。 リアンプ...
  • Page 35 TONEX Capture サポート ご不明な点がございましたら、 下記のFAQページをご参照ください。  www.ikmultimedia.com/faq よ く ある質問に対する回答が掲載されています。 その他のご質問は、 テクニカル ・ サポート ・ フ ォームよりお申し付けください。  www.ikmultimedia.com/support 購入前製品に関するご質問は、 ContactUsよりお申し付けください。  www.ikmultimedia.com/contact-us UserArea （ ユーザーエリア） UserArea （ ユーザーエリア） は、 お客様の為に特別用意しましたwebサイ トセクシ ョ ンです。 ここでは、 お客様の情報、 購入製品のオーソ ライズ、 ライセンスの確認と、 IK製品最新版のダウンロードが可能です。...
  • Page 36 IK Multimedia Production Srl IK Multimedia US, LLC IK Multimedia Asia Viadell’Industria,46, 590SawgrassCorporatePkwy. TBTamachiBldg.1F,MBE#709 41122Modena Sunrise,FL33325 4-11-1Shiba Italy Minato-ku,Tokyo108-0014 Japan www.ikmultimedia.com TONEX®isaregisteredtrademarkpropertyofIKMultimediaProductionSrl.Allotherproductnamesandimages, trademarksandartistsnamesarethepropertyoftheirrespectiveowners,whichareinnowayassociatedoraffiliated withIKMultimedia.Productnamesareusedsolelyforthepurposeofidentifyingthespecificproductsthatwere studiedduringIKMultimedia’ssoundmodeldevelopmentandfordescribingcertaintypesoftonesproducedwithIK Multimedia’sdigitalmodelingtechnology.Useofthesenamesdoesnotimplyanycooperationorendorsement. TONEX®はIKMultimediaProductionSrlの登録商標です。 その他の製品名、 画像、 商標、 アーテ ィ ス ト名はその権利帰属者の所 有物であり、 IKMultimediaとは協賛または契約関係にありません。 製品名は、 IKMultimediaのデジタルモデリング技術を用いて 開発されたサウンドの種類を特定や定義する為に使用され、 協力または協賛を意味するものではありません。...
