urmet domus Yokis GATE-UP Manual

GATE-UP 4820411
GATE-UP MAX 4820432
Tous les récepteurs UP sont compatibles avec les émetteurs UP (télécommandes,
télécommandes murales, émetteurs encastrables).
Installation & utilisation avec l'application YnO UP pour le pilotage de l'habitat
La GATE-UP est un pont de communication radio permettant de piloter les produits « Urmet With Yokis – Gamme Up » à
distance (le pilotage distant nécessite une connexion internet).
Afin de fonctionner correctement la GATE-UP doit être alimentée via USB-C avec le câble et l'alimentation fournis.
Afin de pouvoir bénéficier de toutes les fonctions de la GATE-UP (MAX), il est nécessaire d'installer sur votre appareil mobile ou
tablette l'application de pilotage « YnO UP ».
Pour exploiter toutes les possibilités offertes par la GATE-UP (MAX) :
1. Télécharger l'application YNO UP sur votre mobile ou tablette,
en cherchant « YNO UP » sur Apple AppStore ou sur Android Google Play Store.
2. Lancer l'application et suivez les instructions pour créer votre compte
3. Une fois votre compte créé et validé, l'application vous guidera afin de vous connecter à votre installation
Description des boutons présents sur la GATE UP & GATE-UP MAX
Boutons présents sur la face arrière de la passerelle
Câble
Bouton
Réseau
Connect
RJ45
Bouton «CONNECT»
Appuis
Fonctions
courts
Ouvrir le réseau de la passerelle pendant
1
5 min
Autorise le transfére du fichier de
2
configuration de UP2PRO pendant 5min
GATE-UP MAX : Ouvrir le réseau radio
3
Power pendant 10 sec.
5 Créer un réseau zigbee
Désactiver l'éclairage des leds jusqu'au
> 5 sec
prochain redémarrage
System de fixation
La passerelle de connexion ambiance GATE UP (MAX) peut être posée à l'horizontale sur un meuble ou être fixé au mur
alimentation vers le bas à l'aide de vis grâce aux emplacements prévus à cet effet sous la GATE-UP.
Utiliser des vis avec un diamètre de tête à 6mm.
1/28
Passerelle de connexion gamme UP
Passerelle de connexion gamme UP - Version ambiance
Passerelle de connexion mixte gamme UP et radio
Power - Version ambiance
Bouton
Reset Alimentation
Réponse sur
Bouton «RESET»
Appuis
Fonctions
Led courts
Permet de libérer la GATE-UP (MAX). La
LED 2
1 passerelle est alors disponible pour un
nouvel appariage sous YNO UP
LED 1
Supprime la GATE-UP (MAX) du réseau
> 15 sec
radio existant dans l'habitat
LED 3
1 appuis
RAZ Usine + effacer toutes les données
à la mise
LED 2
(Appui jusqu'à ce que toutes les LEDS
sous
clignotent)
tension
-
LED1
250m champ libre à vue ou 100m
traversée perpendiculaire d'un mur maître
ou d'une dalle.

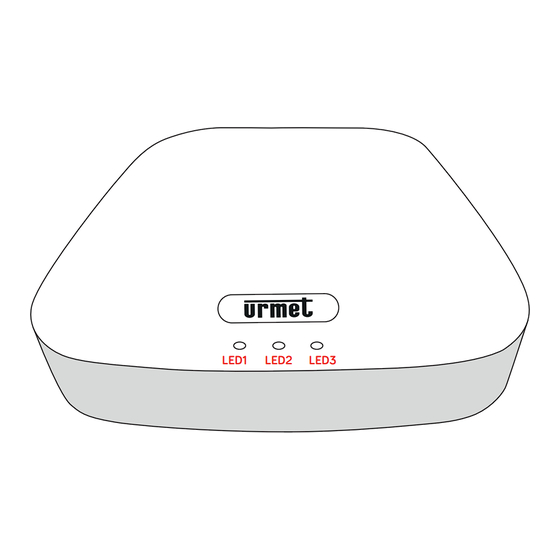

Identification des leds présentes
LED1 LED2 LED3
FR
LED2 LED3
2 avec
Réponse
sur Led
LED 1
(3 clignotements)
LED 2
s'éteint
LED 2
s'éteint
