Item # 1000793964
Model # HLA3706056

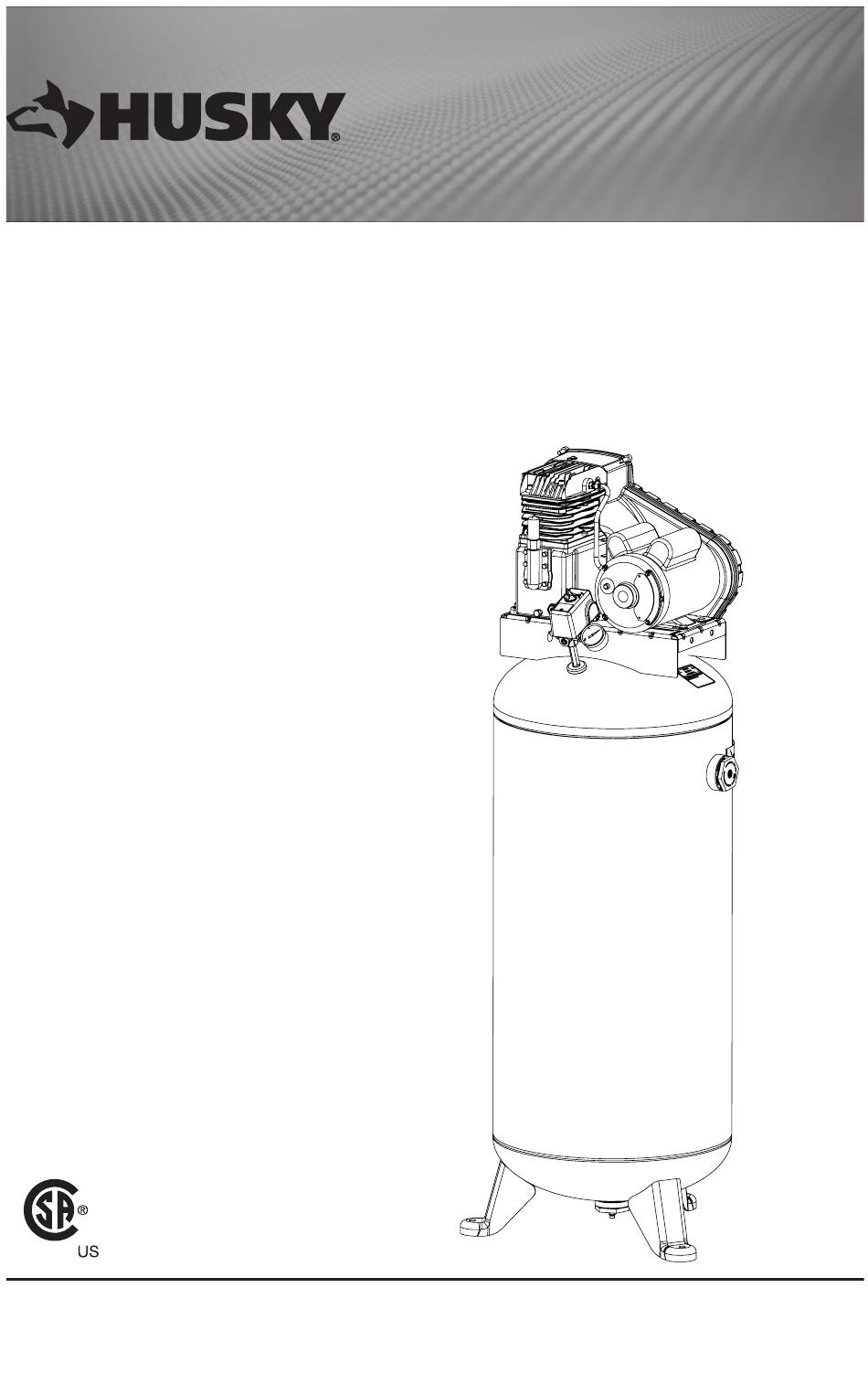

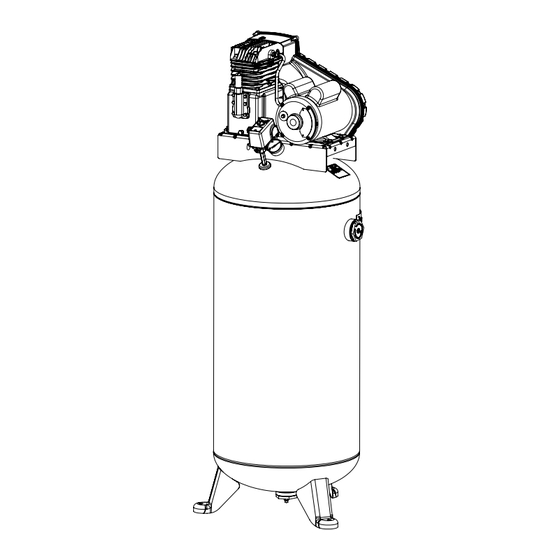

USE AND CARE GUIDE
60-GALLON STATIONARY AIR COMPRESSOR
Questions, problems, missing parts?
Before returning to the store, call
Husky Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-888-43-HUSKY
HUSKYTOOLS.COM
C
THANK YOU
We appreciate the trust and confidence you have placed in Husky through the purchase of this air compressor.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Husky!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HLA3706056 and is the answer not in the manual?

Questions and answers

Related Manuals for Husky HLA3706056

Summary of Contents for Husky HLA3706056

  • Page 1 THANK YOU We appreciate the trust and confidence you have placed in Husky through the purchase of this air compressor. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of...

  • Page 2: Table Of Contents

    Table of Contents Safety Information ........2 System Components ......9 Work Area Safety ........2 Placement of the Air Compressor ..10 Personal Safety ........3 Air Distribution System ......11 Moving the Compressor ......3 Tool Usage..........13 Air Compressor and Breaking in the Pump ......14 Pneumatic Tool Safety ......4 Installation ..........15 Electrical Safety ........5...

  • Page 3: Personal Safety

    Damage can occur to the compressor or surrounding items if the compressor is tipped. Always use two people when lifting and lift from the recommended lifting points. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 4: Air Compressor And Pneumatic Tool Safety

    Safety Information (continued) AIR COMPRESSOR AND WARNING: Do not attempt to modify this tool or create accessories not recommended for use with this tool. PNEUMATIC TOOL SAFETY Any such alteration or modification is misuse and could □ result in a hazardous condition leading to possible serious Keep compressors as far from the spraying area as personal injury.

  • Page 5: Electrical Safety

    CAUTION: Replace damaged cords/wiring immediately. Damaged cords/wiring increase the risk of electric shock. INSTRUCTIONS) □ This product must be connected to a grounded, metallic, permanent wiring system, or an equipment-grounding terminal or lead on the product. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 6: Warranty

    This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. Contact the Customer Service Team at 1-888-43-HUSKY or visit www.huskytools.com.

  • Page 7: Pre-Operation

    THANK YOU We appreciate the trust and confidence you have placed in Husky through the purchase of this air compressor. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.

  • Page 8: System Components

    Pre-Operation (continued) SYSTEM COMPONENTS Part Description AUTO(I)/OFF(0) Switch: Turn this switch in the “Auto (I)” position to provide automatic power to the pressure switch and “Off (O)” to remove power at the end of each use. Pressure Switch: The pressure switch automatically starts the motor when the air tank pressure drops below the factory set “cut-in”...

  • Page 9: Placement Of The Air Compressor

    Locate the air compressor as close to the main power supply as possible to avoid using long lengths of electrical wiring. □ The air filter must be kept clear of obstructions which could reduce the air flow to the air compressor. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 10: Air Distribution System

    Pre-Operation (continued) AIR DISTRIBUTION SYSTEM WARNING: Risk of bursting. Plastic or PVC pipe is not designed for use with compressed air. Regardless of its The diagram on the following page represents a indicated pressure rating, plastic pipe can burst from air typical air distribution system.
  • Page 11 Feeder Lines Slope with Air Flow Main Distribution Air Lines - Slope pipe in direction of air flow. Water condensate flows along bottom of pipe to drain legs, preventing it from entering feeder lines. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 12: Tool Usage

    Pre-Operation (continued) TOOL USAGE = Continuous = Intermittent = Not Recommended Framing/ Inflation Finishing nailing Bolting Roofing Tool Brad Finished/Roofing Impact Heavy duty 1/2 in. and 3/4 Inflator Stapler Air ratchet nailer nailer Wrench in. impact wrench Recommended Tool Use HVLP Grease Cutting/Drilling...

  • Page 13: Breaking In The Pump

    □ After 20 minutes, close the drain valve (2). The air receiver will fill to “cut-out” pressure and the motor will stop. The air compressor is now ready for use. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 14: Installation

    Installation 3/8" Lag Anchoring of the air compressor Vibration Screw (not supplied) (not supplied) WARNING: Risk of bursting. Excessive vibration can weaken the air tank and cause an explosion. The compressor must be properly mounted. The air compressor MUST be bolted to a level, solid Surface Line Shim Under concrete surface.

  • Page 15: Operation

    Turn the AUTO ( I ) / OFF ( O ) switch (1) to the AUTO ( I ) position, and allow the tank pressure to build. The motor will stop when the tank pressure reaches “cut-out” pressure. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.
  • Page 16 Operation (continued) Checking the safety valve DANGER: Do not tamper with the safety valve. Items loosened from this device could fly up and hit you. Failure to heed this warning could result in death or serious personal injury. The safety valve automatically releases air when the receiver pressure exceeds the preset maximum.
  • Page 17 Drain the water from the tank by opening the drain valve (2) on the bottom of the tank. □ After the water has been drained, close the drain valve (2). The air compressor can now be stored. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 18: Maintenance

    Maintenance GENERAL MAINTENANCE WARNING: When servicing, use only identical Husky replacement parts. Use of any other parts may create a □ Condensate forms in the tank when hazard or cause product damage. there is humidity in the air. Depending on...
  • Page 19 NOTE: When filling the crankcase, the oil flows very slowly into the pump. If the oil is added too quickly, it will overflow and appear to be full. □ Replace the oil fill plug (1) and tighten securely. HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.
  • Page 20 Maintenance (continued) CLEANING THE AIR FILTER From time to time, the air filter needs to be removed and cleaned. □ Turn the air compressor OFF ( O ). □ Unplug the air compressor. □ Unsnap the air filter cover (1) to remove. □...
  • Page 21 (4,6 kg.) weight is applied at the midway point. □ When proper belt tension is achieved, tighten all four motor mounting screws. Torque to 20-25 ft-lbs (27.1–33.9 Nm). HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.
  • Page 22 Maintenance (continued) MOTOR PULLEY/FLYWHEEL ALIGNMENT The air compressor flywheel and motor pulley must be in-line (in the same plane) within 1/16 in. (1.6 mm) to assure belt retention within the flywheel belt grooves. To check the alignment, perform the following steps: □...

  • Page 23: Care And Cleaning

    Disconnect the air hose and hang open ends down to allow any moisture to drain. □ Protect the electrical cord and air hose from damage (such as being stepped on or run over). HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.

  • Page 24: Troubleshooting

    Troubleshooting Problem Possible Cause Solution □ □ The compressor does not The tank has insufficient When the tank pressure drops, the run. pressure. compressor will turn on to cut-in pressure. □ □ There is no eletrical power Verify the wiring connection inside the to the unit.
  • Page 25 Install water and oil filter traps when needed. The Typical Compressed Air Distribution System section provides a guideline. Contact or call Husky Customer Service for more information. □ IMPORTANT: If the tank or air lines have excessive water and/or oil, bring the compressor to a service center.

  • Page 26: Service Parts

    Service Parts HLA3706056, AIR COMPRESSOR Item Number Description Part Number Quantity Beltguard (outer). 125-0256 Plastite screw 061-0152 Elbow, 90° 064-0003 Beltguard (inner) 125-0257 Setscrew, 5/16-18 x .38 061-0238 146-0016 V-Belt, A44 007-0079 Pulley 006-0173 Cord, interconnect 026-0233...
  • Page 27 Better p/n - 1020002 Better p/n - 4080011 Better p/n - 1020002 166-0218 166-0220 166-0219 166-0221 Marathon/Regal Marathon/Regal p/n - Marathon/Regal p/n - Marathon/Regal p/n - Marathon/Regal p/n - motor capacitors 81.409.1.19 178210-003 81.409.2.113 81.14.1.17 HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.
  • Page 28 Service Parts 040-0354 PUMP NOTES: Torque to 25-27 lb-ft. Torque to 22-24 lb-ft. Torque to 9-12 lb-ft. Torque to 8 lb-ft. Torque to 5 lb-ft. Item Number Description Part Number Quantity Screw, M4 x 8 059-0424 Lock washer, M4 060-0227 Inlet cover 042-0112 Screen...
  • Page 29 042-0116 includes items 1-6, 8-9, 10, 11 and 12) Gaskets, complete set 046-0279 (includes items 6, 9, 10, 12, 15, 21, 27 and 29) Pump assembly ( 040-0354 includes items 1-37 excluding 30-33) HUSKYTOOLS.com Please contact 1-888-43-HUSKY for further assistance.
  • Page 30 Questions, problems, missing parts? Before returning to the store call Husky Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday 1-888-43-HUSKY HUSKYTOOLS.COM Retain this manual for future use. Document Number: 200-3181-B 5/20/20...
  • Page 31 HUSKYTOOLS.COM MERCI Nous apprécions la confiance que vous faites à Husky en achetant ce compresseur d’air. Nous nous efforçons continuellement de créer des produits de qualité conçus pour améliorer votre résidence. Rendez-nous visite en ligne pour voir notre gamme complète de produits disponibles pour répondre à vos besoins...
  • Page 32 Table des matières Informations relatives à la sécurité ...2 Contenu de la boîte ........8 Sécurité sur le lieu de travail ....2 Composants du système ......9 Sécurité personnelle ......3 Placement du compresseur d’air ..11 Déplacement du compresseur ....3 Système de distribution d’air ....12 Consignes de sécurité...

  • Page 33: Sécurité Personnelle

    Demandez toujours de l’aide à une autre personne quand vous soulevez le compresseur, et utilisez les points de levage recommandés. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 34: Consignes De Sécurité Pour Les Compresseurs D'air Et Les Outils Pneumatiques

    Informations sur la sécurité (suite) CONSIGNES DE SÉCURITÉ POUR LES COMPRESSEURS D’AIR ET LES OUTILS AVERTISSEMENT : ne tentez pas de modifier cet outil ou de créer des accessoires non recommandés en vue PNEUMATIQUES d’emploi avec cet outil. Une telle altération ou modification serait considérée comme une utilisation abusive et □...

  • Page 35: Sécurité Électrique

    Ce produit doit être connecté à un système de câblage métallique permanent et mis à la terre, ou à un conducteur ou une borne de mise à la terre de l’équipement sur le produit. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 36: Garantie

    Cette garantie vous confère des droits légaux spécifiques, et vous disposez peut-être aussi d’autres droits qui peuvent varier en fonction de l’endroit où vous résidez. Contactez l’équipe de service à la clientèle au 1-888-43-HUSKY, ou rendez-vous sur le site www.huskytools.com.

  • Page 37: Avant La Mise En Marche

    THANK YOU We appreciate the trust and confidence you have placed in Husky through the purchase of this air compressor. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.

  • Page 38: Composants Du Système

    Avant la mise en marche (suite) COMPOSANTS DU SYSTÈME Pièce Description Interrupteur Auto(I)/Arrêt(0) : Mettez cet interrupteur dans la position «Auto (I)» pour fournir une alimentation électrique continue au pressostat et sur la position «Arrêt (0)» pour couper l’alimentation électrique à la fin de chaque utilisation. Manostat : Le manostat démarre automatiquement le moteur lorsque la pression du réservoir d’air chute en dessous de la pression «...
  • Page 39 Moteur : Le moteur est l’élément d’entraînement alimenté par électricité qui permet de faire tourner la pompe au moyen d’un système de poulie à courroie. Sortie d’air : La sortie d’air est un point de connexion qui fournit de l’air pouvant être utilisé pour les outils. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 40: Placement Du Compresseur D'air

    Avant la mise en marche (suite) PLACEMENT DU COMPRESSEUR D’AIR AVERTISSEMENT : Si de quelconques pièces sont endommagées ou manquantes, ne vous servez pas de ce produit avant que ces pièces n’aient été remplacées. Le non-respect de cet avertissement pourrait causer des blessures graves.

  • Page 41: Système De Distribution D'air

    N’installez pas les lubrificateurs entre le réservoir et tout équipement de pulvérisation, outil pneumatique ou accessoire qui exige de l’air filtré exempt d’huile. □ Videz quotidiennement tous filtres, pièges d’écoulement et tuyaux d’évacuation des saletés. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 42 Avant la mise en marche (suite) LA SECTION SYSTÈME TYPIQUE DE DISTRIBUTION D’AIR Pièce Description Pièce Description Tuyaux de vidange Conduites de distribution d’air principales - Inclinez le tuyau dans le sens du débit d’air. Robinets de vidange L’eau de condensation s’écoule le long de la Lubrificateur surface inférieure des tuyaux vers les tuyaux de vidange, empêchant ainsi l’entrée d’eau...

  • Page 43: Utilisation D'outils

    Préparation de surface Peinture volume graisse et basse pression Outil Perceuse/ Marteau Outil de Pistolet à Pistolet à Pistolet à visseuse à Ponceuse Meuleuse pneumatique découpe peinture peinture graisse percussion Utilisation d’outils recommandée HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 44: Rodage De La Pompe

    Avant la mise en marche (suite) RODAGE DE LA POMPE AVIS : Risque de dommages matériels. Manquer de suivre à la lettre les consignes de rodage ci-dessous peut causer des dommages matériels. AVIS : Des fuites mineures peuvent entraîner un surmenage du compresseur d’air, et résulter dans des pannes prématurées ou un rendement inadéquat.

  • Page 45: Installation

    Faites passer les tirefonds (CC) dans les pieds du compresseur d’air (J), dans les rondelles (AA) puis dans les ancrages (BB). □ Serrez les tirefonds (CC) à un couple de 9,5-13,5 Nm (7-10 pi-lb). HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 46: Fonctionnement

    Fonctionnement Préparation en vue de la mise en marche AVERTISSEMENT : Risque de fonctionnement dangereux. Saisissez fermement à la main le tuyau à air lorsque vous installez ou déconnectez pour éviter un « coup de fouet ». AVERTISSEMENT : Risque de fonctionnement dangereux.
  • Page 47 (I), et attendez que la pression dans le réservoir augmente. Le moteur s’arrêtera lorsque la pression dans le réservoir aura atteint la pression de coupure (« cut-out »). HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 48 Fonctionnement (suite) Inspection de la soupape de sûreté DANGER : N’altérez pas la soupape de sûreté. Des éléments se détachant de la soupape pourraient être projetés vers vous et vous frapper. Le non-respect de cet avertissement pourrait causer la mort ou de graves blessures.
  • Page 49 □ Ne vous éloignez jamais de l’appareil s’il est toujours branché et/ou en marche et sans surveillance. □ Une fois votre travail terminé, vidangez toujours le réservoir et débranchez l’appareil, le cas échéant. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 50 Fonctionnement (suite) Purge du réservoir AVERTISSEMENT : Risque de fonctionnement dangereux. Les réservoirs d’air contiennent de l’air à haute pression. Gardez le visage et les autres parties du corps hors de la trajectoire de sortie du réservoir. Protégez-vous les yeux [ANSI Z87.1 (CAN/CSA Z94.3)] lorsque vous purgez le réservoir car des débris risqueraient d’être projetés vers votre visage.

  • Page 51: Maintenance

    Maintenance CONSIGNES GÉNÉRALES DE MAINTENANCE AVERTISSEMENT : Pour toutes réparations, utilisez exclusivement des pièces de rechange Husky identiques. □ Du condensat se forme dans le réservoir L’utilisation de toutes autres pièces pourrait être dangereux quand il y a de l’humidité dans l’air. En ou endommager le produit.
  • Page 52 Maintenance (suite) VÉRIFICATION DE L’HUILE AVERTISSEMENT : Vidangez le réservoir pour dissiper toute la pression pneumatique avant de retirer le bouchon de remplissage ou de vidange d’huile. ATTENTION : Un remplissage excessif en huile provoquera une défaillance prématurée du compresseur d’air.
  • Page 53 □ Déposez la courroie et remplacez-la par une neuve. □ Reportez-vous à Réglage de la tension de la courroie avant de serrer les vis de montage du moteur. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 54 Maintenance (suite) RÉGLAGE DE LA TENSION DE LA COURROIE REMARQUE : Une fois la poulie du moteur sortie de son emplacement défini en usine, les rainures du volant et de la poulie doivent être alignées à 1/16 po (1,6mm) près pour empêcher une usure excessive de la courroie.
  • Page 55 à ne pas modifier l’alignement de la courroie auparavant effectué. □ Serrez à nouveau la vis de pression de la poulie d’entraînement du moteur. Serrez à 145–165 po-lb (16,4–20,3 Nm). □ Remettez la protection de la courroie en place. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.

  • Page 56: Entretien Et Nettoyage

    Maintenance (suite) SOUPAPES D’ASPIRATION ET D’ÉCHAPPEMENT Une fois par an, apportez le compresseur dans un centre de service et demandez à un technicien agréé de vérifier les soupapes d’aspiration et d’échappement de la pompe du compresseur d’air. INSPECTEZ LES CONDUITES D’AIR ET LES RACCORDS POUR DÉTECTER TOUTES FUITES REMARQUE : Même des fuites mineures peuvent surcharger...

  • Page 57: Diagnostic De Défaillance

    □ La courroie est desserrée. Vérifiez la tension de la courroie. □ □ L’entrée d’air est restreinte Le filtre à air est encrassé. Nettoyez ou remplacez le filtre à air. dans le compresseur. HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 58 Diagnostic de défaillance (suite) Problème Cause possible Solution □ □ Des cognements se font Une poulie est desserrée. Resserrez la vis de fixation de la poulie. entendre dans le compresseur. □ □ Un volant est desserré. Resserrez la vis du volant. □...
  • Page 59 Installez des pièges à eau et à huile si nécessaire. La section Système typique de distribution d’air offrira les instructions nécessaires. Contactez le service clientèle de Husky pour plus d’informations □ IMPORTANT : En cas d’excès d’eau et/ou d’huile dans le réservoir ou les conduites...

  • Page 60: Pièces De Rechange

    Pièces de rechange HLA3706056, COMPRESSEUR D’AIR Numéro Description Numéro de pièce Quantité d’article Garant 125-0256 061-0152 Codo 064-0003 Garant 125-0257 Vis d’arrêt 061-0238 Clé 146-0016 Courroie 007-0079 Poulie 006-0173...
  • Page 61 Better p/n - 1020002 Better p/n - 4080011 Better p/n - 1020002 4080038 166-0218 166-0220 166-0219 166-0221 Marathon/Regal Marathon/Regal p/n Marathon/Regal p/n - Marathon/Regal p/n - Marathon/Regal p/n - - 81.409.1.19 178210-003 81.409.2.113 81.14.1.17 HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 62 Pièces de rechange POMPE 040-0354 NOTES: Serrez de 25 À 27 lbs-ft. Serrez de 22 À 24 lbs-ft. Serrez de 9 À 12 lbs-ft. Serrez de 8 lbs-ft. Serrez de 5 lbs-ft. Numéro Description Numéro de pièce Quantité d’article 059-0424 Rondelle 060-0227 Couvercle...
  • Page 63 éléments 1-6, 8-9, 10, 11 et 12) Joints, jeu complet 046-0279 (inclut les éléments 6, 9, 10, 12, 15, 21, 27 et 29) Pompe ( 040-0354 inclut les éléments 1-37 à l’exclusion de 30-33) HUSKYTOOLS.com Veuillez contacter 1-888-43-HUSKY pour plus d’assistance.
  • Page 64 Questions, problèmes, pièces manquantes? Avant de retourner ce produit au magasin, appeler le Service clientèle de Husky entre 8h et 18h, Heure de l’Est, du lundi au vendredi. 1-888-43-HUSKY HUSKYTOOLS.COM Conserver ce mode d’emploi pour utilisation future. Document numéro : 200-3181-C...
