BEGA 84 722 Manual

45.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelementrohr
Light building element tube
Tube de profilé lumineux
Gebrauchsanweisung
Anwendung

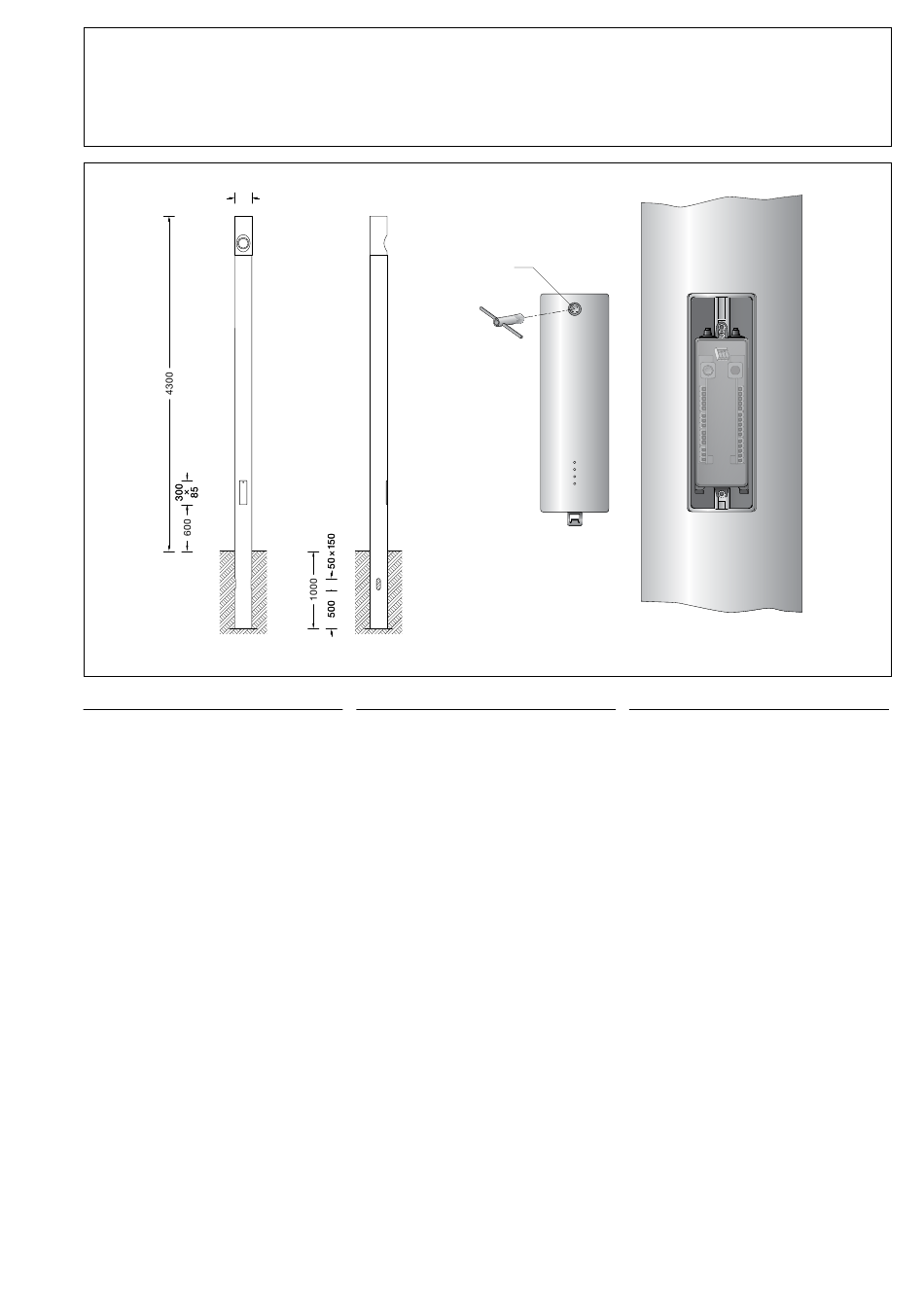

Lichtbauelementrohr ø 220 mm aus Aluminium
mit Erdstück.
Mit einstellbarem Scheinwerfer für die
Anstrahlung architektonischer Details im
unmittelbaren Umfeld des Lichtbauelements.
Für die Verwendung in Kombination mit einem
Lichtbauelementkopf.
Produktbeschreibung
Lichtbauelementrohr aus Aluminium,
pulverbeschichtet und lackiert
Beschichtungstechnologie BEGA Unidure
Erdstücklänge 1000 mm
2 gegenüberliegende Kabeleinführungen
150 x 50 mm
Anschraubbare Grundplatte ca. 250 x 250 mm
Einstellbares Scheinwerfermodul aus
Aluminiumguss, Aluminium und Edelstahl
Sicherheitsglas klar
Reflektoroberfläche Reinstaluminium
Optische Silikonlinse · BEGA Hybrid Optics
Neigungswinkel des einzelnen Scheinwerfers ist
von 0° bis 30° einstellbar, um 360° drehbar
Scheinwerfersegment kann 360° um die
senkrechte Achse des Lichtbauelements
gedreht werden
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 71 084
zur Durchverdrahtung für 2 Kabel bis 7 × 6@
Klemmenbelegung L1· L2 · L3 · N · PE
2 Anschlussklemmen zum Anschluss
von DALI Steuerleitungen
Sicherungsklemme mit Feinsicherung
6,3 A träge ø 5 × 20 mm
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,95 m²
Gewicht: 53,0 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklassen D
Ø 220 Ø 220
Instructions for use
Application
Aluminium light building element tube
ø 220 mm with anchorage unit.
With adjustable floodlight for the illumination of
architectural details in the immediate vicinity of
the light building element.
For use in combination with a light building
element head.
Product description
Aluminium light building element tube,
powder-coated and painted
BEGA Unidure
® ®
Anchorage section length 1000 mm
2 opposing cable entries
150 x 50 mm
Screw-on base plate approx. 250 x 250 mm
Adjustable floodlight module made of
aluminium alloy, aluminium and stainless steel
Clear safety glass
Reflector surface made of pure aluminium
Optical silicone lens · BEGA Hybrid Optics
®
Inclination angle of the individual floodlight is
adjustable from 0° to 30°, adjustable 360°
Floodlight segment can be rotated by 360°
around the vertical axis of the light building
element
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
Connection box 71 084
for through-wiring for 2 cables up to 7 × 6@
Terminal connection L1· L2 · L3 · N · PE
2 connecting terminals for connecting DALI
control cables
Fuse terminal with micro fuse
6,3 A slow ø 5 × 20 mm
r – Safety mark
c – Conformity mark
Wind catching area: 0.95 m²
Weight: 53.0 kg
This product contains light sources of energy
efficiency classes D
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
8×8
coating technology
®
r
Fiche d'utilisation
Application
Tube de profilé lumineux ø 220 mm en
aluminium avec partie à enterrer.
Avec projecteur réglable pour l'illumination
de détails architecturaux situés à proximité
immédiate du profilé lumineux.
Pour une utilisation en association avec une
tête de profilé lumineux.
Description du produit
Tube de profilé lumineux en aluminium,
poudré et laqué
Technologie de revêtement BEGA Unidure
Pièce enterrée 1000 mm
2 entrées de câble opposées 150 x 50 mm
Plaque de stabilisation à visser d'environ
250 x 250 mm
Module de projecteur fabriqué en fonderie
d'aluminium, aluminium et acier inoxydable
Verre de sécurité clair
Finition du réflecteur aluminium extra-pur
Lentille optique en silicone
BEGA Hybrid Optics
®
L'angle d'inclinaison de chaque projecteur est
réglable de 0° à 30°, orientable sur 360°
Chacun de projecteur peut pivoter à 360°
autour de l'axe vertical du profilé lumineux
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 71 084 pour branchement
en dérivation pour 2 câbles max. 7 × 6@
Disposition de bornes L1· L2 · L3 · N · PE
2 bornes pour le raccordement de câbles de
commande DALI
Porte fusible avec fusible à fil fin
6,3 A lent ø 5 × 20 mm
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,95 m²
Poids: 53,0 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique D
84 722
IP 65
®
1 / 4
