BEGA 84716K3 Instructions For Use

42.24 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelementrohr
Light building element tube
Tube de profilé lumineux
Gebrauchsanweisung
Anwendung

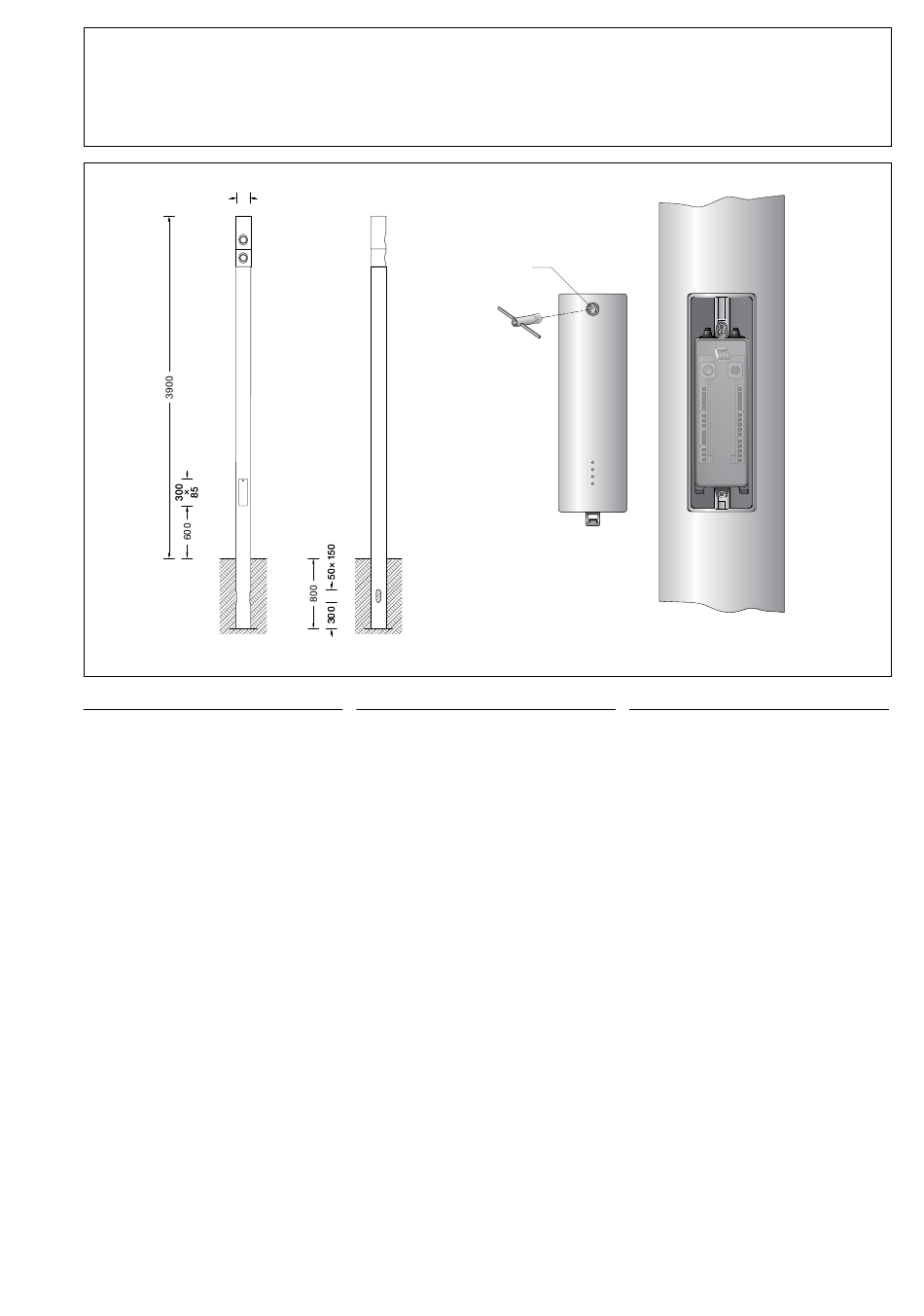

Lichtbauelementrohr ø 170 mm aus Aluminium
mit Erdstück.
Mit 2 einstellbaren Scheinwerfern für die
Anstrahlung architektonischer Details im
unmittelbaren Umfeld der Leuchte.
Für die Verwendung in Kombination mit einem
Lichtbauelementkopf.
Scheinwerfer
Modul-Anschlussleistung
Scheinwerfer-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 716 K3
Modul-Bezeichnung 2x LED-1148/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 716 K4
Modul-Bezeichnung 2x LED-1148/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Streuende Lichtstärkeverteilung
Halbstreuwinkel 22°
Für spezielle Beleuchtungsaufgaben ist
es durch Austausch des Abschlussglases
möglich, den symmetrischen Lichtkegel in eine
bandförmige Lichtstärkeverteilung zu ändern.
Ø 170 Ø 170
Instructions for use
Application
Aluminium light building element tube
ø 170 mm with anchorage unit.
With 2 adjustable floodlights for the illumination
of architectural details in the immediate vicinity
of the luminaire.
For use in combination with a light building
element head.
Floodlights
2x 12 W Module connected wattage
26,6 W Floodlight connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
84 716 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
4040 lm Module luminous flux
3128 lm Luminaire luminous flux
117,6 lm / W Luminaire luminous efficiency
84 716 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
4240 lm Module luminous flux
3282 lm Luminaire luminous flux
123,4 lm / W Luminaire luminous efficiency
Lighting technology
Wide beam light distribution
Half beam angle 22°
The symmetrical light cone can be modified to
resemble flat beam light distribution for special
lighting applications by replacing the cover
glass.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r é
8×8
Fiche d'utilisation
Application
Tube de profilé lumineux ø 170 mm en
aluminium avec partie à enterrer.
Avec 2 projecteurs réglables pour l'illumination
de détails architecturaux situés à proximité
immédiate du luminaire.
Pour une utilisation en association avec une
tête de profilé lumineux.
Projecteurs
2x 12 W Puissance raccordée du module
26.6 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
84 716 K3
2x LED-1148/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4040 lm Flux lumineux du module
3128 lm Flux lumineux du luminaire
117,6 lm / W Rendement lum. du luminaire
84 716 K4
2x LED-1148/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4240 lm Flux lumineux du module
3282 lm Flux lumineux du luminaire
123,4 lm / W Rendement lum. du luminaire
Technique d'éclairage
Répartition lumineuse diffuse
Angle de diffusion à demi-intensité 22°
Pour les projets d'éclairage particuliers, il est
possible de transformer le cône lumineux
symétrique en une répartition lumineuse
elliptique en remplaçant le verre servant de
fermeture.
84 716
IP 65
c
2x 12 W
26,6 W
t = 25 °C
a
t = 50 °C
a max
2x LED-1148/830
3000 K
CRI > 80
4040 lm
3128 lm
117,6 lm / W
2x LED-1148/840
4000 K
CRI > 80
4240 lm
3282 lm
123,4 lm / W
1 / 4
