BEGA 84 710 Instructions For Use

44.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelementrohr
Light building element tube
Tube de profilé lumineux
Gebrauchsanweisung
Anwendung

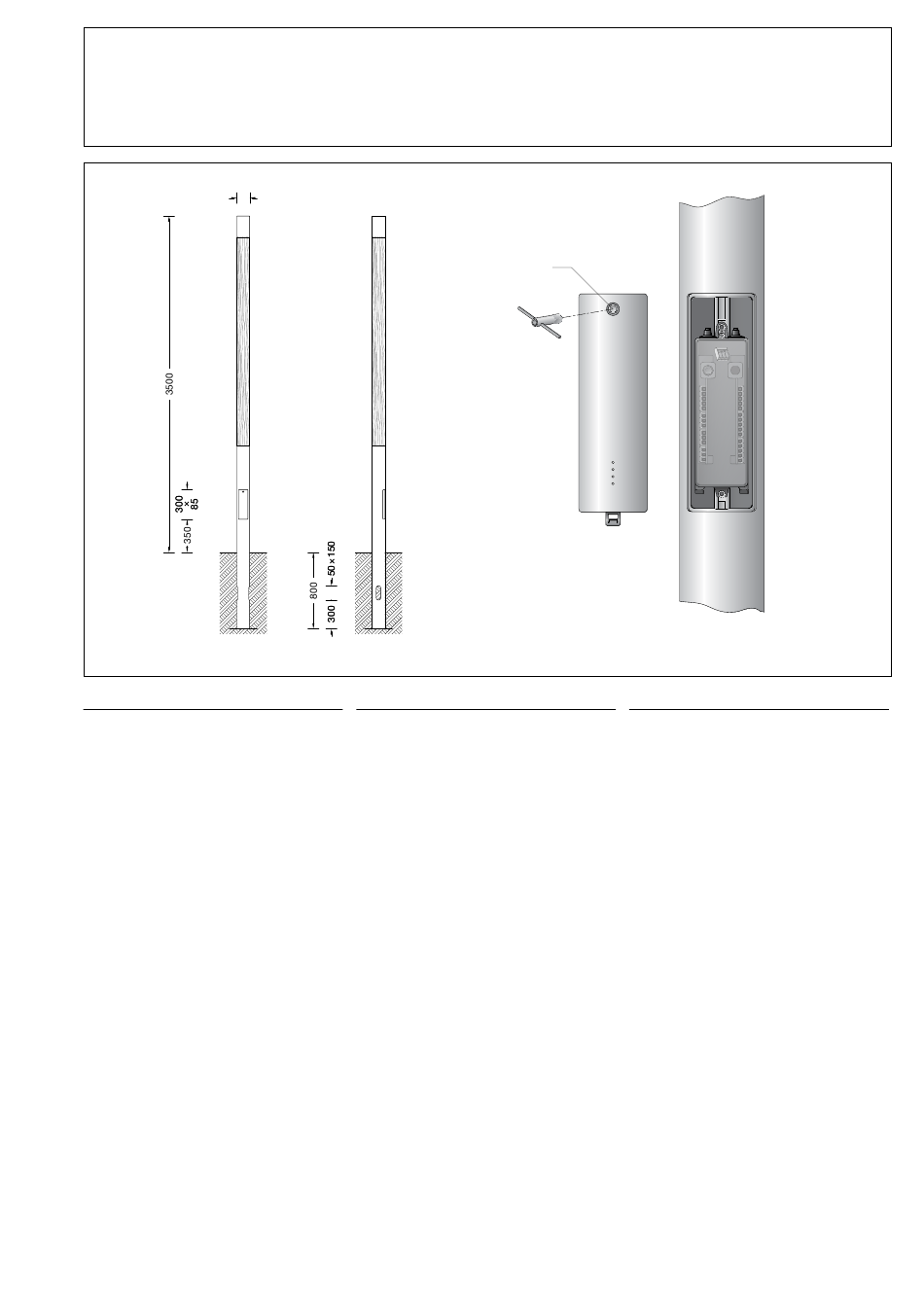

Lichtbauelementrohr ø 135 mm mit Leimholz
und Aluminium mit Erdstück.
Für die Verwendung in Kombination mit einem
Lichtbauelementkopf.
Produktbeschreibung
Lichtbauelementrohr mit Leimholz nach
DIN EN 14080 und Aluminium
Leimholz aus keilgezinkten Kieferholzlamellen
Metallteile pulverbeschichtet und lackiert
Beschichtungstechnologie BEGA Unidure
Erdstücklänge 800 mm
2 gegenüberliegende Kabeleinführungen
150 x 50 mm
Anschraubbare Grundplatte ca. 250 x 250 mm
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 71 084
zur Durchverdrahtung für 2 Kabel bis 7 × 6@
Klemmenbelegung L1· L2 · L3 · N · PE
2 Anschlussklemmen zum Anschluss
von DALI-Steuerleitungen
Sicherungsklemme mit Feinsicherung
6,3 A träge ø 5 × 20 mm
c 0780 – Konformitätszeichen
Windangriffsfläche: 0,47 m²
Gewicht: 28,0 kg
Ø 135 Ø 135
Instructions for use
Application
Light building element tube ø 135 mm with
laminated wood and aluminium with anchorage
unit.
For use in combination with a light building
element head.
Product description
Light building element tube with laminated
wood in accordance with DIN EN 14080 and
aluminium
Laminated wood made of finger-jointed pine
slats
®
Metal components are powder coated and
painted
BEGA Unidure
Anchorage section length 800 mm
2 opposing cable entries
150 x 50 mm
Screw-on base plate approx. 250 x 250 mm
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
Connection box 71 084
for through-wiring for 2 cables up to 7 × 6@
Terminal connection L1· L2 · L3 · N · PE
2 connecting terminals for connecting DALI
control cables
Fuse terminal with micro fuse
6,3 A slow ø 5 × 20 mm
c 0780 – Conformity mark
Wind catching area: 0.47 m²
Weight: 28.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
8×8
coating technology
®
c
Fiche d'utilisation
Application
Tube de profilé lumineux ø 135 mm avec
bois lamellé-collé et aluminium avec partie à
enterrer.
Pour une utilisation en association avec une
tête de profilé lumineux.
Description du produit
Tubo dell'elemento luminoso avec bois lamellé-
collé conforme DIN EN 14080 et aluminium
Bois lamellé-collé en lamelles de pin aboutées
Pièces métalliques poudrées et laquées
Technologie de revêtement BEGA Unidure
Pièce enterrée 800 mm
2 entrées de câble opposées 150 x 50 mm
Plaque de stabilisation à visser d'environ
250 x 250 mm
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 71 084 pour branchement
en dérivation pour 2 câbles max. 7 × 6@
Disposition de bornes L1· L2 · L3 · N · PE
2 bornes pour le raccordement de câbles de
commande DALI
Porte fusible avec fusible à fil fin
6,3 A lent ø 5 × 20 mm
c 0780 – Sigle de conformité
Prise au vent : 0,47 m²
Poids: 28,0 kg
84 710
®
