zalux KRATEx Series Manual

(0080)
CONFORME A LA DIRECTIVA / ACCORDING TO THE DIRECTIVE /
SELON LA DIRECTIVE 2014/34/EU
NORMAS APLICABLES / APPLICABLE STANDARDS / NORMES APPLICABLES:
EN IEC 60079-0:2018, EN 60079-1:2014
CERTIFICADO Nº / CERTIFICATE Nr / LICENSE Nº:
INERIS 22ATEX0031X / IECEx INE 22.0049X
ORGANISMO NOTIFICADO Nº / NOTIFIED BODY Nr / ORGANISME CERTIFIÉ: 0080
LISTA DE PRODUCTOS / LIST PRODUCTS / PRODUITS LISTÉ
DESCRIPCIÓN / DESCRIPTION
10287704 KRATEx HE 300 0.45-840 ET PC EB1 PICT
10287710 KRATEx NS HE 0.3 10-840 ET PC EB1 LFP
10287707 KRATEx HE 300 0.45-840 ET GLASS EB1 PICT
10287713 KRATEx NS HE 0.3 10-840 ET GLASS EB1 LFP
10287704, 10287707: Tienen una funcionalidad de «visibilidad aumentada» con un rango de iluminación de 70-10lm y una duración de 15 min.
10287704, 10287707: They have an «increased visibility» feature, with a lighting range of 70-10lm and a duration of 15 min.
10287704, 10287707: Ils ont une fonctionnalité «visibilité augmentée», avec une portée d'éclairage de 70-10lm et une durée de 15 min.

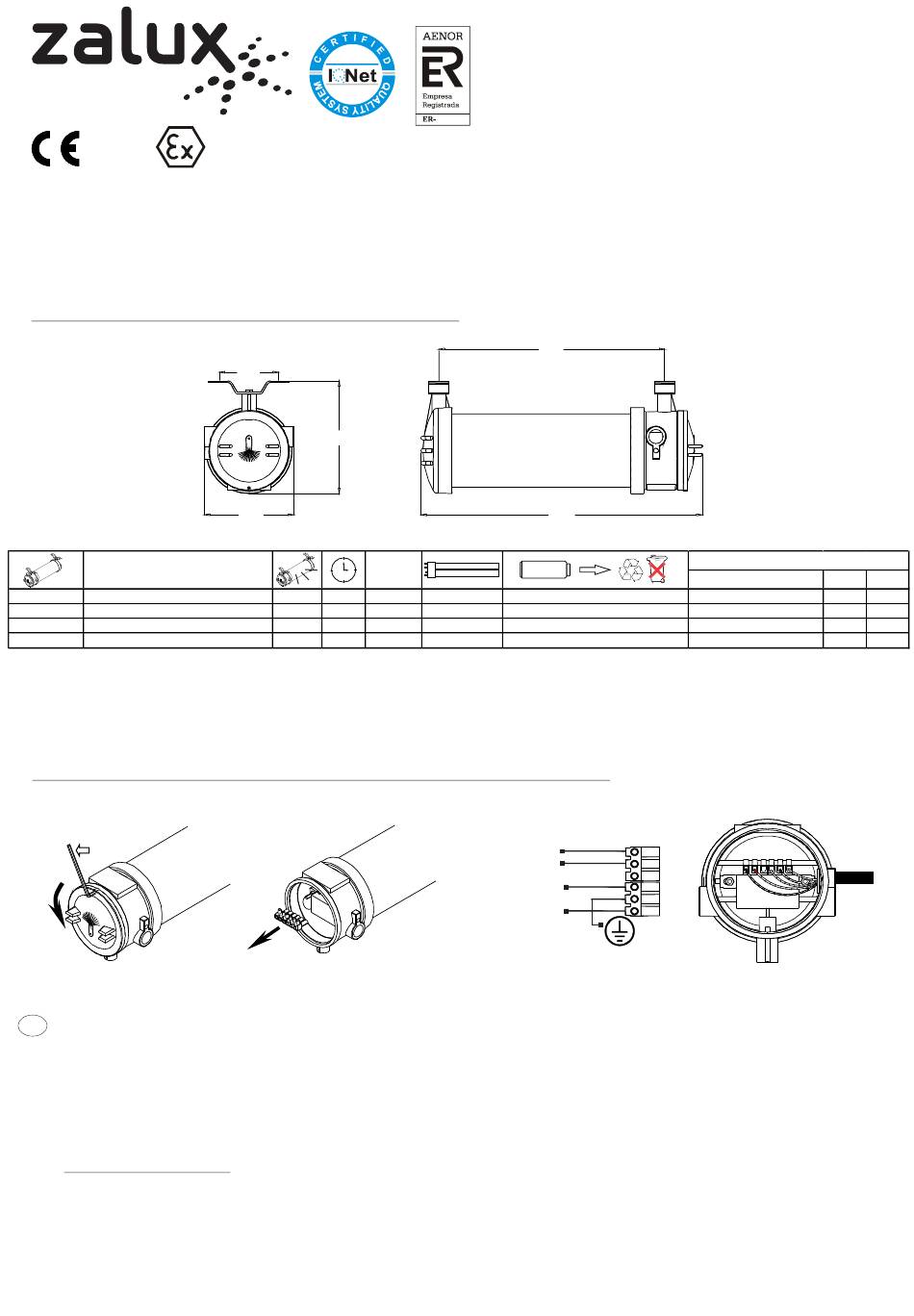

CONEXIONADO Y MONTAJE / MOUNTING & CONNECTING / CONNEXION ET MONTAGE
FIG. A
1
2
1 - Aflojar el tornillo hexagonal mediante llave Allen de 2 mm (FIG. A).
ES
2 - Girar la tapa hasta extraerla completamente (FIG. A).
3 - Los cables deben ser introducidos dentro de la envolvente a través de prensaestopas acordes a la directiva ATEX (rosca: ¾"NPT).
Asegurar que el prensaestopas está completamente atornillado y que el cable esté sellado.
4 - Extraer la regleta de conexión (FIG. B).
5 - De acuerdo con la normativa de seguridad, realizar todos los montajes y conexiones con los cables de red sin tensión.
El cable de red se conectará al terminal 4-6 L/N para el modo No Permanente
El dispositivo está preparado para utilizar un telemando compatible para la puesta en reposo del aparato (que consiste en apagar
la iluminación cuando está en estado de emergencia).
6 - Volver a insertar la regleta de conexión en su ubicación correspondiente (FIG. D).
o
Instrucciones especiales de seguridad:
▪ Durante la instalación, el usuario debe tener en cuenta el hecho de que el recinto solo ha sido sometido a un impacto correspondiente a un riesgo bajo.
▪ El usuario debe limpiar regularmente la carcasa para evitar la acumulación de polvo en la luminaria (espesor inferior a 5 mm).
▪ Riesgo de carga electrostática: durante la limpieza, limpie solo con un paño húmedo.
REF: ZxEx2202-251r1
II 2GD
, EN 60079-31:2014, IEC 60598-1:2014
115
196.5
157
W
70 lm 1 h < 1 W
430 lm 1 h < 1 W
70 lm 1 h < 1 W
470 lm 1 h < 1 W
FIG. B
4
0359/1996
D
L
4 x LED 0.5W 3.2V-0.5Ah LFP (ref. ZEMPER BLF0025)
12 x LED 0.5W 3.2V-1.8Ah LFP (ref. ZEMPER BLF0035)
4 x LED 0.5W 3.2V-0.5Ah LFP (ref. ZEMPER BLF0025)
12 x LED 0.5W 3.2V-1.8Ah LFP (ref. ZEMPER BLF0035)
FIG. C
-
REMOTE CONTROL
+
L
AC230V 50Hz
Mains Supply
N
5
(FIG. C).
KRATEx
SISTEMA AUTOTEST
SELF-TEST SYSTEM
SYSTÈME AUTOTEST
Ex db IIC T6 Gb
Ex tb IIIC T85 Db
IP 66
ENVOLVENTE / ENVELOPE / ENVELOPPE
MODELO / MODEL / MODÈLE
ADF-E1LPC (5mm)
ADF-E1LPC (5mm)
ADF-E1LVC (7mm)
ADF-E1LVC (7mm)
1
2
3
4
5
6
D L
375 485
375 485
375 485
375 485
FIG. D
6
