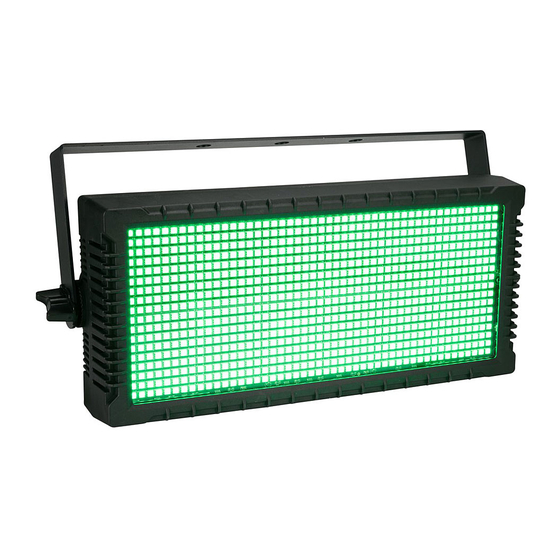

LED Strobe SMD PRO 864 DMX RGB
3in1-LED-Lichteffektgerät mit RGB-Farbmischung
3in1 LED effect light with RGB color mixing
STAND
DMX
ALONE
No. 52200918
www.eurolite.de
Inhaltsverzeichnis / Table of contents
MASTER
RGB
STROBE
SLAVE
1/28
120°
00134564, Version 1.0
Advertisement
Table of Contents
Related Manuals for EuroLite LED STROBE SMD PRO 864 DMX RGB
Summary of Contents for EuroLite LED STROBE SMD PRO 864 DMX RGB
- Page 1 STROBE SMD PRO 864 DMX RGB Bedienungsanleitung User Manual LED Strobe SMD PRO 864 DMX RGB 3in1-LED-Lichteffektgerät mit RGB-Farbmischung 3in1 LED effect light with RGB color mixing STAND MASTER 120° STROBE SLAVE ALONE No. 52200918 www.eurolite.de Inhaltsverzeichnis / Table of contents 1/28 00134564, Version 1.0...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52200918 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00134564, Version 1.0... -
Page 3: Einführung
BEDIENUNGSANLEITUNG LED Strobe SMD PRO 864 DMX RGB GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Strobe, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (3) Gehäuse (2) Hängebügel (4) LED 5050 0,2W RGB (5) Lüfter (9) Netzausgang (6) LCD Anzeige mit Bedientasten (10) DMX-Eingang (7) Sicherung (11) DMX-Ausgang (8) Netzanschluss (12) Fangseilöse 6/28 00134564, Version 1.0... -
Page 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 55 Startadresse 109 DMX Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Page 9: Netzanschluss
Netzanschluss Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose. -
Page 10: Menüstruktur
Menüstruktur Anzeige Modus Funktion Address DMX-Adresse 001-512 Startadresse D512 DMX-Modus Automatik- Auto 0 Auto-Programme betrieb und Auto Sp 1-99 0-30 Ablaufgeschwindigkeit langsam - schnell Musiksteue- Mode Sound Sound Programme rung Sond SE 0-99 0-30 Mikrofonempfindlichkeit niedrig - hoch 54CH 54-Kanal-Modus 13-Kanal-Modus DMX-Betrieb Channel... -
Page 11: Dmx-Betrieb
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 001 ein. -
Page 12: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 000 Keine Funktion 001 – 005 Musikgesteuert (7 Farben) Interne 006 –... - Page 13 54-Kanal-Modus Kanal Wert Funktion LED-Gruppe 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% Gruppe 1 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% Gruppe 2 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 –...
-
Page 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 15: Technische Daten
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE Sicherungsseil UNV-5S 3x600mm bis 5kg schwarz Best.-Nr. 58010373 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO PowerCon Netzkabel 3x1,5 1,5m H07RN-F Best.-Nr. -
Page 16: Introduction
USER MANUAL LED Strobe SMD PRO 540 DMX RGB DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED strobe for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...
-
Page 19: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Fixation screw (3) Housing (2) Mounting bracket (4) LED 5050 0.2 W RGB (5) Fan (9) Power output (6) LCD with operating buttons (10) DMX input (7) Fuse (11) DMX output (8) Power input (12) Safety eyelet 19/28 00134564, Version 1.0... -
Page 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Page 21: Connections
CONNECTIONS Device 1 Device 2 Device 3 Start Address 1 Start Address 55 Start Address 109 DMX Controller Program Chase32 Step100 DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Page 22: Operation
OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller. -
Page 23: Dmx Operation
Green 000-255 Green, increasing intensity Blue 000-255 Blue, increasing intensity White 000-255) White, increasing intensity RunTime 0000-9999 Operating hours of the device Device Info Tempera Inner temperature Information DivVers V0.01 Software version Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. -
Page 24: Functions In Dmx Mode
LED group arrangement in DMX channel 54 Functions in DMX mode 5-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% Master 000 – 255 Total brightness 0-100% dimmer 000 – 000 No function 001 –... - Page 25 000 – 255 Preset colors (RGB mixture) 000 – 255 Auto run direction (L-R/R-L) 54-channel mode Channel Value Function LED-Group 000 – 255 Red 0-100% 000 – 255 Green 0-100% Group 1 000 – 255 Blue 0-100% 000 – 255 Red 0-100% 000 –...
-
Page 26: Cleaning And Maintenance
000 – 255 Group 17 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 Red 0-100% 000 – 255 Green 0-100% Group 18 000 – 255 Blue 0-100% CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. -
Page 27: Technical Specifications
EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372 EUROLITE Safety Bond UNV-5S 3x600mm up to 5kg black No. 58010373 EUROLITE DMX cable XLR 3pin 3m black No. - Page 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00110564 Version 1.0 Publ. 26/10/2021...
