Lamborghini Caloreclima EM 16/2-E User Manual

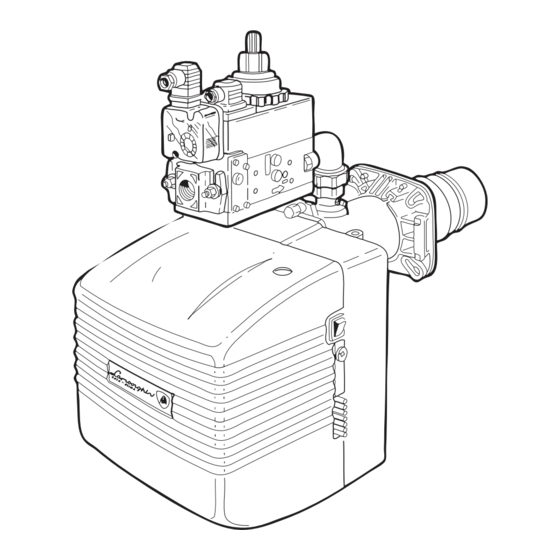

Single-stage gas burners for standard and pressurized boilers
Hide thumbs Also See for EM 16/2-E:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
IT
BRUCIATORI A GAS AD UNA FIAMMA PER
CALDAIE NORMALI/PRESSURIZZATE
MANUALE D'USO
Alla cortese attenzione del sig. INSTALLATORE:
Consegnare il presente manuale d'uso all'UTENTE
GB
SINGLE-STAGE GAS BURNERS
FOR STANDARD AND PRESSURIZED BOILERS
USE MANUAL
For the attention of the INSTALLATION TECHNICIAN:
make sure that this manual is handed over to the USER
F
BRULEURS A GAZ A UNE FLAMME POUR
CHAUDIERES NORMALES/PRESSURISEES
MANUEL D'UTILISATION
A l'attention de L'INSTALLATEUR:
Remettre la présente notice d'utilisation à L'UTILISATEUR
D
EINFLAMMIGE GASBRENNER FÜR
NORMAL-UND ÜBERDRUCKKESSEL
BEDIENUNGSANLEITUNG
Zu Händen des Herrn INSTALLATEUR:
Bitte die vorliegende Betriebsanleitung dem Benutzer übergeben
ES
QUEMADORES DE GAS CON UNA LLAMA
PARA CALDERAS NORMALES/PRESURIZADAS
PROSPECTO PARA EL USO
A la atención del sr. INSTALADOR:
Entregar el presente manual para el uso al USUARIO
GR
∫∞À™∆∏P∂™ ∞∂PI√À ª∂ ªI∞ º§√°∞ °I∞
§∂B∏∆∂™ ∫∞¡√¡I∫√À™/À¶√ ¶I∂™∏
E°XEIPI¢IO XPH™H™
EM 9/2-E EM 16/2-E
3
9
15
21
27
33
EM 26/2-E

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EM 16/2-E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lamborghini Caloreclima EM 16/2-E

Summary of Contents for Lamborghini Caloreclima EM 16/2-E

  • Page 1 QUEMADORES DE GAS CON UNA LLAMA PARA CALDERAS NORMALES/PRESURIZADAS PROSPECTO PARA EL USO A la atención del sr. INSTALADOR: Entregar el presente manual para el uso al USUARIO ∫∞À™∆∏P∂™ ∞∂PI√À ª∂ ªI∞ º§√°∞ °I∞ §∂B∏∆∂™ ∫∞¡√¡I∫√À™/À¶√ ¶I∂™∏ E°XEIPI¢IO XPH™H™ EM 9/2-E EM 16/2-E EM 26/2-E...

  • Page 3: Table Of Contents

    ... per l’ottima scelta. La ringraziamo per la preferenza accordata ai nostri prodotti. LAMBORGHINI CALORECLIMA è un'Azienda quotidianamente impegnata nella ricerca di soluzioni tecniche inno- vative, capaci di soddisfare ogni esigenza. La presenza costante dei nostri prodotti sul mercato italiano ed interna- zionale, è...

  • Page 4: Norme Generali Pag

    NORME GENERALI • Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato all’installatore. Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguar- danti la sicurezza d’installazione, d’uso e manutenzione. Conservare con cura questo libretto per ogni ulteriore consul- tazione.

  • Page 5: Descrizione

    • Il locale del bruciatore deve essere sempre mantenuto pulito e libero da sostanze volatili, che potrebbero venire aspirate all’interno del ventilatore ed otturare i condotti interni del bruciatore o della testa di combustione. La polvere e estrema- mente dannosa, particolarmente se vi e la possibilità che questa si posi sulle pale del ventilatore, dove andrà a ridurre la ventilazione e produrrà...

  • Page 6: Dimensioni Mm

    DIMENSIONI mm EM 9/2-E EM 16/2-E EM 26/2-E Ø H Modello Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * Le dimensioni sono relative al bruciatore con rampa da 20 mbar installata.

  • Page 7: Componenti Principali

    COMPONENTI PRINCIPALI EM 9/2-E EM 16/2-E EM 26/2-E Legenda 1 Pressostato gas 7 Motore 13 Ventola 2 Valvola di funzionamento 8 Pressostato aria 14 Flangia cerniera 3 Trasformatore di accensione 9 Testa di combustione 15 Valvola di sicurezza 4 Flangia attacco caldaia...

  • Page 8: Accensione

    ACCENSIONE Aprire il rubinetto del gas, impostare la temperatura desiderata sul termostato di regolazione caldaia. L’apparecchiatura inizierà il test di autoverifica, dopo di che il bruciatore si accenderà automaticamente. Qualora l’accensione non si verifi- casse, pulsante di blocco acceso, premerlo in modo che l’apparecchiatura ripeta il test di autoverifica. SPEGNIMENTO PROLUNGATO Se il bruciatore deve rimanere inattivo a lungo, chiudere il rubinetto del gas e togliere corrente all’apparecchio dall’inter- ruttore generale.
  • Page 9 ... on your excellent choice. Thank you for choosing our products. LAMBORGHINI CALORECLIMA is daily committed to seeking innovative technical solutions to satisfy every need. Constant presence of our products on the Italian and international markets is assured by a widespread network of Agents and Dealers assisted by “LAMBORGHINI SERVICE”...
  • Page 10 GENERAL INSTRUCTIONS • This booklet constitutes an integral and essential part of the product and should be supplied to the installer. Read the instructions contained in this booklet carefully as they give important directions regarding the safety of installation, use and maintenance.
  • Page 11 • The room where the burner is housed should be kept clean at all times, and there should be no volatile substances in the vicinity, substances which could be sucked into the fan and could block up the internal ducts of the burner or combustion head.
  • Page 12 DIMENSIONS mm EM 9/2-E EM 16/2-E EM 26/2-E Ø H Model Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * The dimensions refer to a burner with a 20 mbar gas train fitted.
  • Page 13 MAIN COMPONENTS EM 9/2-E EM 16/2-E EM 26/2-E Legend 1 Gas pressure switch 7 Motor 13 Fan 2 Operation valve 8 Air pressure switch 14 Hinge flange 3 Ignition transformer 9 Combustion head 15 Safety valve 4 Boiler connecting flange...
  • Page 14 START UP Open the gas cock and set the desired temperature on the boiler adjustment thermostat. The equipment will start the automatic check-out test and then the burner will ignite automatically. Should the start up not perform - lock-out button lit - push this button so that the equipment can repeat the automatic check-out test. PROLONGED SWITCHING OFF If the burner should remain inactive at length close the gas cock and turn off the power by acting on the main switch.
  • Page 15 ... pour votre choix d’excellence! Nous vous remercions pour avoir choisi nos produits. LAMBORGHINI CALORECLIMA s’active quotidiennement dans la recherche de solutions techniques innovantes et performantes. Les Agents et Concessionnaires de notre réseau assurent leur présence constante et la diffusion de nos produits sur le marché...
  • Page 16 NORMES GENERALES • Ce livret est partie intégrante et essentielle du produit et il doit être remis à l’installateur. Lire attentivement les conseils conte- nus dans le présent livret car ils fournissent des indications importantes sur la sécurité d’installation, l’utilisation et l’entretien. Bien conserver ce livret pour toute consultation ultérieure.
  • Page 17 • La pièce du brûleur doit toujours être propre et ne doit absolument pas contenir de substances volatiles, qui pourraient être aspirées à l’intérieur du ventilateur et obstruer les conduits internes du brûleur ou de la tête de combustion. La poussière est extrêmement nuisible, en particulier lorsqu’elle se dépose sur les pales du ventilateur, réduisant la ven- tilation et donnant lieu à...
  • Page 18 DIMENSIONS mm EM 9/2-E EM 16/2-E EM 26/2-E Ø H Modèle Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * Les dimensions sont en proportion avec le brûleur équipé de rampe de 20 mbars.
  • Page 19 COMPOSANTS PRINCIPAUX EM 9/2-E EM 16/2-E EM 26/2-E Légende 1 Pressostat du gaz 7 Moteur 13 Ventilateur 2 Vanne de fonctionnement 8 Pressostat de l’air 14 Bride charnière 3 Transformateur d’allumage 9 Tête de combustion 15 Vanne de sécurité 4 Bride de fixation chaudière 10 Corps du brûleur...
  • Page 20 ALLUMAGE Ouvrir le robinet du gaz, afficher la température souhaitée sur le thermostat de réglage de la chaudière. Le coffret de sécuri- té effectuera le test d’auto-contrôle, puis le brûleur s’allumera automatiquement. Si l’allumage ne se fait pas et que le pous- soir d’arrêt est allumé, appuyer sur ce dernier de manière à...
  • Page 21 ... zu Ihrer ausgezeichneten Wahl. Wir danken Ihnen für das unseren Produkten entgegengebrachte Vertrauen. LAMBORGHINI CALORECLIMA ist seit 1959 aktiv in Italien und der Welt vertreten mit einem feinmaschigen Netz von Vertretern und Vertragshändlern, die die ständige Anwesenheit des Produkts auf dem Markt gewährlei- sten.

  • Page 22: Allgemeine Vorschriften

    ALLGEMEINE VORSCHRIFTEN • Das vorliegende Handbuch stellt einen wesentlichen und grundlegenden Bestandteil des Produkts dar und muß dem Installateur übergeben werden. Die hier enthaltenen Anweisungen sind genau durchzulesen, da sie wichtige Hinweise zur Installations-, Betriebs- und Wartungssicherheit liefern. Dieses Handbuch muß für ein späteres Nachlesen sor- gfältig aufbewahrt werden.

  • Page 23: Beschreibung

    • Der Heizraum ist stets sauber und frei von flüchtigen Stoffen zu halten, die in das Gebläseinnere gesaugt werden könnten und somit die Innenleitungen des Brenners oder des Brennerkopfes verstopfen könnten. Besonders schädlich ist Staub, insbesondere wenn die Möglichkeit besteht, daß er sich auf den Schaufeln des Gebläses absetzt, wodurch die Belüftung vermindert wird und bei der Verbrennung Verschmutzungen entstehen.

  • Page 24: Abmessungen

    ABMESSUNGEN mm EM 9/2-E EM 16/2-E EM 26/2-E Ø H Modell Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * Die Abmessungen beziehen sich auf den Brenner mit installiert Rampe von 20 mbar.

  • Page 25: Hauptbestandteile

    HAUPTBESTANDTEILE EM 9/2-E EM 16/2-E EM 26/2-E Erläuterung 1 Gasdruckwächter 7 Motor 13 Gebläse 2 Betriebsventil 8 Luftdruckwächter 14 Gelenkflansch 3 Zündtransformator 9 Brennerkopf 15 Sicherheitsventil 4 Anschlußflansch Kessel 10 Brennerkörper 16 Stabilisatorfilter 5 Steuereinheit 11 Haube 17 Stellmotor 6 Grundplatte...

  • Page 26: Einschalten

    EINSCHALTEN Den Gashahn öffnen, auf dem Regelthermostaten am Kessel die gewünschte Temperatur einstellen. Das Gerät führt einen Selbsttest durch, dann zündet der Brenner automatisch. Falls keine Zündung erfolgt und der Sperrknopf aufleuchtet, die- sen drücken, damit das Gerät den Selbsttest wiederholen kann. LÄNGERE NICHTBENUTZUNG Wenn der Brenner für längere Zeit unbenutzt bleiben soll, den Gashahn schließen und durch Betätigen des Hauptschalters das Gerät von der Stromversorgung trennen.
  • Page 27 ... por su óptima elección! Le damos las gracias por haber preferido uno de nuestros productos. LAMBORGHINI CALORECLIMA es una Empresa diariamente comprometida con la búsqueda de soluciones técnicas innovadoras y capaces de satisfacer cualquier exigencia. La presencia constante de nuestros productos en el mercado italiano e internacional está...

  • Page 28: Normas Generales Pág

    NORMAS GENERALES • El presente folleto forma parte integrante y esencial del producto y hay que entregarlo al instalador. Lean detenida- mente las advertencias que contiene el presente folleto ya que dan indicaciones importantes relativas a la seguridad de la instalación, al uso y al mantenimiento. Conserven con cuidado este prospecto para cualquier ulterior consulta. La instalación del quemador tiene que efectuarla el personal técnico cualificado, respetando las normas vigentes, según las instrucciones del fabricante.

  • Page 29: Descripción

    • El local del quemador tiene que estar siempre limpio y sin substancias volátiles, que podrían ser aspiradas dentro del ventilador y obstruir los conductos internos del quemador o de la cabeza de combustión. El polvo puede causar muchos daños, sobre todo si existe la posibilidad de que se deposite en las aletas del ventilador, reduciendo de esta manera la ventilación y contaminando durante la combustión.

  • Page 30: Medidas

    MEDIDAS mm. EM 9/2-E EM 16/2-E EM 26/2-E Ø H Modelo Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * Las dimensiones corresponden al quemador con una rampa de 20 mbar instalada.

  • Page 31: Componentes Principales

    COMPONENTES PRINCIPALES EM 9/2-E EM 16/2-E EM 26/2-E Descripción 1 Presóstato gas 7 Motor 13 Ventilador 2 Válvula de funcionamiento 8 Presostato aire 14 Brida bisagra 3 Transformador de encendido 9 Cabezal de combustión 15 Válvula de seguridad 4 Brida para unirlo a la caldera...

  • Page 32: Encendido

    ENCENDIDO Abran el grifo del gas, y establezcan la temperatura deseada en el termostato de regulación de la caldera. La caja de control empezará ha realizar la prueba de autocomprobación, y después de esto el quemador se pondrá en marcha automáticamente.
  • Page 33 ™∙̃ ¢ˉ∙ÚÈÛÙԇ̠ÁÈ∙ ÙËÓ ÚÔÙ›ÌËÛË Ô˘ ‰Â›Í∙Ù ÁÈ∙ Ù∙ ÚÔ˚fiÓÙ∙ Ì∙̃. ∏ LAMBORGHINI CALORECLIMA ›Ó∙È ∙fi ÙÔ 1959 ÂÓÂÚÁ¿ ∙ÚÔ‡Û∙ ÛÙËÓ πÙ∙Ï›∙ Î∙È ÛÙÔÓ ÎfiÛÌÔ Ì ¤Ó∙ ‰›ÎÙ˘Ô ¶Ú∙ÎÙfiÚ̂Ó Î∙È ∙ÓÙÈÚÔÛÒ̂Ó, Ô˘ ÂÁÁ˘ÒÓÙ∙È ‰È∙ÚÎÒ̃ ÙËÓ ∙ÚÔ˘Û›∙ ÙÔ˘ ÚÔ˚fiÓÙỖ ÛÙËÓ ∙ÁÔÚ¿. ™Â...
  • Page 34 °∂¡π∫√π ∫∞¡√¡∂™ • ∆Ô ∙ÚfiÓ ÂÁˉÂÈÚ›‰ÈÔ ∙ÔÙÂÏ› ∙Ó∙fiÛ∙ÛÙÔ Î∙È Ô˘ÛÈ∙ÛÙÈÎfi ̤ÚỖ ÙÔ˘ ÚÔ˚fiÓÙỖ Î∙È Ú¤ÂÈ Ó∙ ∙Ú∙‰Ôı› ÛÙÔÓ ÙÂˉÓÈÎfi ÂÁÎ∙Ù¿ÛÙ∙ÛË̃. ¢È∙‚¿ÛÙ ÚÔÛÂÎÙÈο ÙÈ̃ ÚÔÂȉÔÔÈ‹ÛÂÈ̃ Ô˘ ÂÚȤˉÔÓÙ∙È ÛÙÔ ∙ÚfiÓ ÂÁˉÂÈÚ›‰ÈÔ ∙ÊÔ‡ ∙Ú¤ˉÔ˘Ó ÛËÌ∙ÓÙÈΤ̃ ˘ԉ›ÍÂÈ̃ ÛˉÂÙÈΤ̃ Ì ÙËÓ ∙ÛÊ¿ÏÂÈ∙ ÂÁÎ∙Ù¿ÛÙ∙ÛË̃, ˉÚ‹ÛË̃ Î∙È Û˘ÓÙ‹ÚËÛË̃. º˘Ï¿ÍÙ ÚÔÛÂÎÙÈο...
  • Page 35 • √ Î∙˘ÛÙ‹Ú∙̃ Ú¤ÂÈ Ó∙ ›Ó∙È ÚÔÛÙ∙ÙÂ˘Ì¤ÓỖ ¿ÓÙ∙ ∙fi ÙË ‚ÚÔˉ‹, ∙fi ÙÔ ˉÈfiÓÈ Î∙È ∙fi ÙÔÓ ¿ÁÔ. • √ ˉÒÚỖ ÙÔ˘ Î∙˘ÛÙ‹Ú∙ Ú¤ÂÈ ¿ÓÙ∙ Ó∙ ‰È∙ÙËÚ›Ù∙È Î∙ı∙Úfĩ Î∙È ˉ̂Ú›̃ ÙËÙÈΤ̃ Ô˘Û›Ẫ, Ô˘ ı∙ ÌÔÚÔ‡Û∙Ó Ó∙ ∙ÔÚÚÔÊËıÔ‡Ó ÛÙÔ ÂÛ̂ÙÂÚÈÎfi ÙÔ˘ ∙ÓÂÌÈÛÙ‹Ú∙ Î∙È Ó∙ ‚Ô˘ÏÒÛÔ˘Ó ÙÔ˘̃ ÂÛ̂ÙÂÚÈÎÔ‡̃ ∙Á̂ÁÔ‡̃ ÙÔ˘ Î∙˘ÛÙ‹Ú∙ ‹ ÙË̃ ÎÂÊ∙Ï‹̃...
  • Page 36 ¢π∞™∆∞™∂π™ mm. EM 9/2-E EM 16/2-E EM 26/2-E Ø H ªÔÓÙ¤ÏÔ Ø F Ø G Ø* min. max. min. max. EM 9/2-E 3/4” EM 16/2-E 3/4” EM 26/2-E 1” * √È ‰È∙ÛÙ¿ÛÂÈ̃ ∙Ó∙ʤÚÔÓÙ∙È Û Î∙˘ÛÙ‹Ú∙ Ì ÂÁÎ∙ÙÂÛÙË̤ÓË Ú¿Ì∙ Ù̂Ó 20 mba.
  • Page 37 ∫Àƒπ∞ ª∂ƒ∏ EM 9/2-E EM 16/2-E EM 26/2-E ÀfiÌÓËÌ∙ 1 ¶ÚÂÛÔÛÙ¿ÙË̃ ∙ÂÚ›Ô˘ 7 ∫ÈÓËÙ‹Ú∙̃ 13 ∞ÓÂÌÈÛÙ‹Ú∙̃ 2 μ∙Ï‚›‰∙ ÏÂÈÙÔ˘ÚÁ›∙̃ 8 ¶ÚÂÛÔÛÙ¿ÙË̃ ∙¤Ú∙ 14 ºÏ¿ÓÙ˙∙ ÌÂÓÙÂÛ¤ 3 ªÂÙ∙ÛˉËÌ∙ÙÈÛÙ‹̃ ∙Ó¿ÊÏÂÍË̃ 9 ∫ÂÊ∙Ï‹ Î∙‡ÛË̃ 15 μ∙Ï‚›‰∙ ∙ÛÊ∙Ï›∙̃ 4 ºÏ¿ÓÙ˙∙ Û‡Ó‰ÂÛË̃ Ϥ‚ËÙ∙ 10 ™ÒÌ∙ Î∙˘ÛÙ‹Ú∙...
  • Page 38 ∞¡∞º§∂•∏ ∞ÓÔ›ÍÙ ÙÔÓ ÎÚÔ˘Ófi ÙÔ˘ ∙ÂÚ›Ô˘, ı¤ÛÙ ÙËÓ ÂÈı˘ÌËÙ‹ ıÂÚÌÔÎÚ∙Û›∙ ÛÙÔ ıÂÚÌÔÛÙ¿ÙË Ú‡ıÌÈÛË̃ Ϥ‚ËÙ∙. ∏ Û˘Û΢‹ ÍÂÎÈÓ¿ÂÈ ÙÔ test ∙˘ÙÔÂϤÁˉÔ˘, ÌÂÙ¿ ÙÔ ÔÔ›Ô Ô Î∙˘ÛÙ‹Ú∙̃ ı∙ ∙Ó¿„ÂÈ ∙˘ÙfiÌ∙Ù∙. ∞Ó ‰ÂÓ Û˘Ì‚Â› Ë ∙Ó¿ÊÏÂÍË, Ì ÙÔ ÎÔ˘Ì› ÌÏÔÎ∙Ú›ÛÌ∙ÙỖ ∙Ó∙Ì̤ÓÔ, ȤÛÙ ÙÔ ¤ÙÛÈ ÒÛÙÂ Ë Û˘Û΢‹ Ó∙ Â∙Ó∙Ï¿‚ÂÈ ÙÔ test ∙˘ÙÔÂϤÁˉÔ˘. ¶∞ƒ∞∆∂∆∞ª∂¡√...
