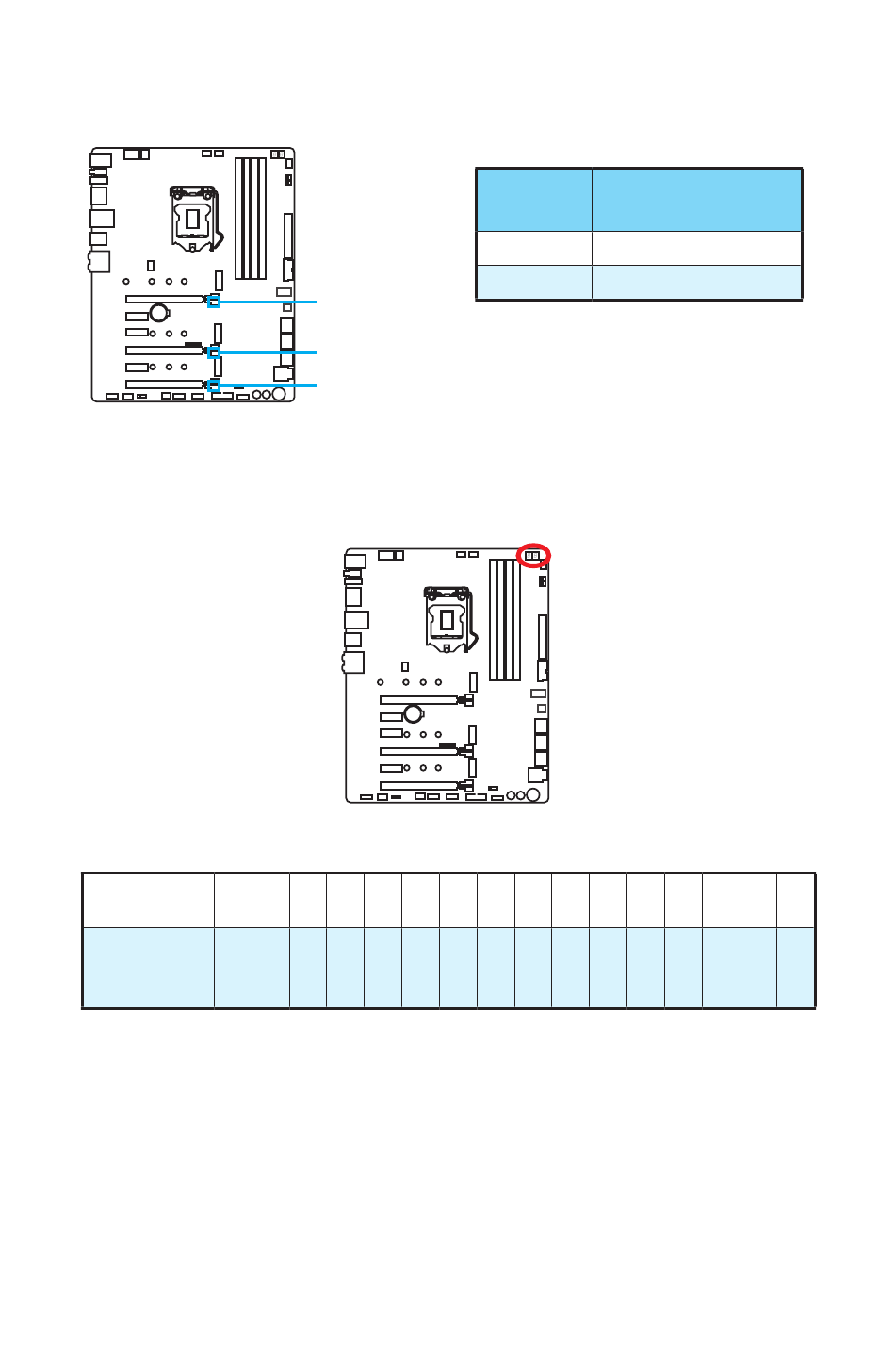

LEDs du slot PCIe x16
Ces LEDs indiquent l' état des slots PCIe x16.

Debug Code LED

La Debug Code LED affiche les codes de progression et d' erreur pendant et après le
processus de POST. Référez-vous au tableau de Debug Code LED pour plus de détails.
Tableau des caractères hexadécimaux
Hexadécimaux 0
Affichage de
Debug Code
LED
Phase de démarrage
Sécurité (SEC)- initialisation de très bas niveau
Initialisation Pre-EFI (PEI) – initialisation de la mémoire
Environnement d' exécution des pilotes (DXE) – initialisation du matériel principal
Sélection du périphérique de démarrage (BDS) – la configuration du système,
l' interface d' utilisateur de pré-OS et la sélection d' un périphérique amorçable (CD/
DVD, disque dur, USB, réseau, interface système, etc.)
34
Indicateurs LED embarqués
PCI_E1 LED
PCI_E4 LED
PCI_E6 LED
1 2 3 4
0 1 2 3 4 5 6 7 8 9 A B C D E F
Couleur de
la LED
Rouge
Blanc
5 6 7 8 9
Etat du slot PCIe
x16
x8, x4, x1
A B C D E F
