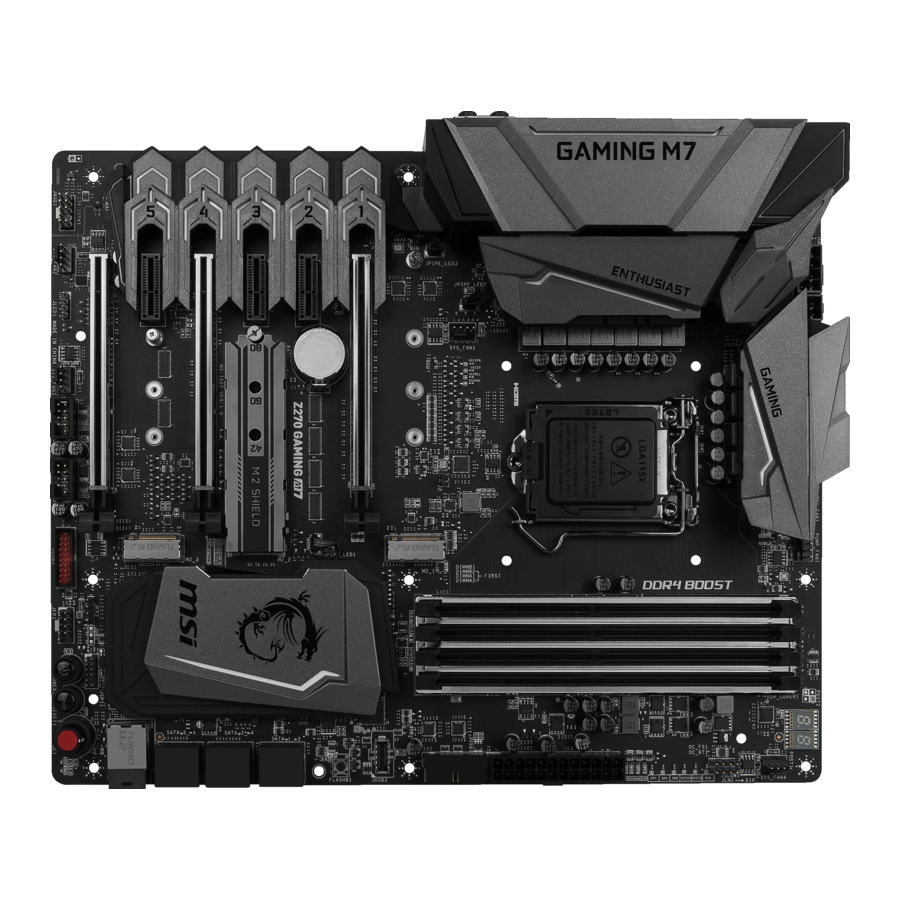

MSI Z270 GAMING M7 Quick Start Manual

MSI Z270 GAMING M7 Quick Start Manual

Hide thumbs Also See for Z270 GAMING M7:

Manual (121 pages)

page of 232

/ 232
Contents
Table of Contents
Bookmarks

Table of Contents

Advertisement

Available languages

EN

Quick Links

Download this manual

Quick Start

Thank you for purchasing the MSI

Z270 GAMING M7

motherboard.

®

This Quick Start section provides demonstration diagrams about

how to install your computer. Some of the installations also provide

video demonstrations. Please link to the URL to watch it with the web

browser on your phone or tablet. You may have even link to the URL

by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI

Z270 GAMING M7

Motherboard gewählt

®

haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur

Installation Ihres Computers. Manche Installationen bieten auch

die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d' avoir choisi la carte mère MSI

Z270 GAMING

M7. Ce

®

manuel fournit une rapide présentation avec des illustrations

explicatives qui vous aideront à assembler votre ordinateur. Des

tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur

le lien fourni pour regarder la vidéo sur votre téléphone ou votre

tablette. Vous pouvez également accéder au lien en scannant le QR

code qui lui est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI

Z270

®

M7. В этом разделе представлена информация,

GAMING

которая поможет вам при сборке комьютера. Для некоторых

этапов сборки имеются видеоинструкции. Для просмотра

видео, необходимо открыть соответствующую ссылку в

веб-браузере на вашем телефоне или планшете. Вы также

можете выполнить переход по ссылке, путем сканирования

QR-кода.

I

Quick Start

Table of Contents

Advertisement

Chapters

Table of Contents

Need help?

Need help?

Do you have a question about the Z270 GAMING M7 and is the answer not in the manual?

Questions and answers

Summary of Contents for MSI Z270 GAMING M7

Page 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI Z270 GAMING M7. Ce ®...
Page 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора http://youtu.be/bf5La099urI Quick Start...
Page 3 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 http://youtu.be/T03aDrJPyQs DIMMA2 DIMMA2 DIMMA1 DIMMB2 DIMMB2 DIMMB2 DIMMB1 Quick Start...
Page 4 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели http://youtu.be/DPELIdVNZUI HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin JFP1...
Page 5 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы Quick Start...
Page 6 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA http://youtu.be/RZsMpqxythc Quick Start...
Page 7 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты http://youtu.be/mG0GZpr9w_A Quick Start...
Page 8 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств VIII Quick Start...
Page 9 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’ alimentation/ Подключение разъемов питания http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 CPU_PWR2 Quick Start...
Page 10 Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
Page 11: Table Of Contents
Contents Safety Information ....................3 Specifications ......................4 Rear I/O Panel ....................... 9 LAN Port LED Status Table..................9 Audio Ports Configuration ..................9 Realtek HD Audio Manager .................. 10 Overview of Components ..................12 CPU Socket ......................13 DIMM Slots ......................14 PCI_E1~6: PCIe Expansion Slots ................
Page 12 BIOS FLASHBACK+ LED ..................32 GAME BOOST LEDs ....................32 PCIe x16 slot LEDs....................33 Debug Code LED ....................33 Debug Code LED Table ..................34 BIOS Setup ......................37 Entering BIOS Setup ..................... 37 Resetting BIOS ...................... 38 Updating BIOS ....................... 38 EZ Mode ........................
Page 13: Safety Information
Safety Information The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start. Hold the motherboard by the edges to avoid touching sensitive components.
Page 14: Specifications
Optane™ Technology is only supported when using 7th Gen processors. ® Before using Intel Optane™ memory modules, please ensure that you have ® updated the drivers and BIOS to the latest version from MSI website. Continued on next page Speciﬁcations...
Page 15 Continued from previous page Intel Z270 Chipset ® Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices RAID Supports RAID mode for M.2 PCIe storage devices* * M.2 PCIe RAID volume can be created with M.2 GENIE. Please refer to page 41 for details about M.2 GENIE.
Page 16 Continued from previous page 1x 24-pin ATX main power connector 1x 8-pin ATX 12V power connector 1x 4-pin ATX 12V power connector 6x SATA 6Gb/s connectors 1x U.2 port 3x M.2 slots 1x USB 3.1 Gen2 Type-C connector 2x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports) 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector...
Page 17 UEFI AMI BIOS BIOS Features ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Multi-language Drivers SUPER CHARGER FAST BOOT COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Software X-BOOST RAMDISK Killer Control Center Nahimic Audio XSplit Gamecaster V2...
Page 18 Lightning X-Boost Military Class 5 7000+ Quality Test VR Boost VR Ready Dragon eye Xsplit RAMDisk GAMING HOTKEY Click BIOS 5 BIOS FLASHBACK+ * This offer is valid for a limited period only, for more information please visit www.msi.com Speciﬁcations...
Page 19: Rear I/O Panel
Rear I/O Panel USB 2.0/ Audio Ports BIOS FLASHBACK+ PS/2 Port USB 3.1 Gen2 DisplayPort Type-A USB 2.0 USB 3.1 Gen2 Type-C Clear CMOS USB 3.1 Gen1 Optical S/PDIF-Out button Clear CMOS button - Power off your computer. Press and hold the Clear CMOS button for 5-10 seconds to reset BIOS to default values.
Page 20: Realtek Hd Audio Manager
Realtek HD Audio Manager After installing the Realtek HD Audio driver, the Realtek HD Audio Manager icon will appear in the system tray. Double click on the icon to launch. Device Selection Advanced Settings Jack Status Application Enhancement Main Volume Connector Strings Profiles...
Page 21 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
Page 22: Overview Of Components
Overview of Components CPU Socket DIMMB1 DIMMB2 SYS_FAN1 PUMP_FAN1 DIMMA1 CPU_PWR2 CPU_FAN1 DIMMA2 CPU_PWR1 SYS_FAN4 JSLOW1 JLN1 OC_RT1 OC_FS1 ATX_PWR1 JUSB1 JBAT1 M2_1 JUSB2 M2_2 PCI_E1 FLASHB1 M2_3 PCI_E2 SATA▼1▲2 PCI_E3 SATA▼3▲4 JCI1 PCI_E4 SATA▼5▲6 JDISCH1 PCI_E5 U2_1 PCI_E6 JFP2 RESET1 JAUD1 POWER1...
Page 23: Cpu Socket
Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
Page 24: Dimm Slots
DIMM Slots DIMMB1 DIMMA1 Channel A Channel B DIMMB2 DIMMA2 Memory module installation recommendation DIMMA2 DIMMA2 DIMMA1 DIMMB2 DIMMB2 DIMMB2 DIMMB1 Important Always insert memory modules in the DIMMB2 slot first. Due to chipset resource usage, the available capacity of memory will be a little less than the amount of installed.
Page 25: Pci_E1~6: Pcie Expansion Slots
Multiple graphics cards installation recommendation Important If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight and to prevent deformation of the slot.
Page 26: U2_1: U.2 Connector
U2_1: U.2 Connector This connector is a U.2 interface port. Each connector can connect to one U.2 NVMe SSD device. Video Demonstration Watch the video to learn how to Install U.2 SSD. http://youtu.be/KgFvKDxymvw Installing U.2 SSD Connect the U.2 cable to the U.2 connector on the motherboard.
Page 27: M2_1~3: M.2 Slots (Key M)
M2_1~3: M.2 Slots (Key M) Important Intel RST only supports PCIe M.2 SSD with UEFI ROM. ® Intel Optane Memory Ready for all M.2 slots. ® M2_1 Video Demonstration Watch the video to learn how to use M.2 M2_2 Shield. M2_3 https://youtu.be/b-N28ajX_C4 Installing M.2 module...
Page 28: Sata1~6: Sata 6Gb/S Connectors
SATA1~6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during transmission otherwise.
Page 29 M.2 slots with examples of various combination possibilities 3xM.2 PCIe SSDs + 4xSATA HDDs 2xM.2 PCIe SSDs + 1x U.2 SSD + 4xSATA HDDs PCIe PCIe PCIe PCIe PCIe U2_1 2xM.2 PCIe SSDs + 6xSATA HDDs 2xM.2 SATA SSDs + 1xM.2 PCIe SSD+ 3xSATA HDDs PCIe SATA...
Page 30: Cpu_Pwr1~2, Atx_Pwr1: Power Connectors
CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB...
Page 31: Jusb4~5: Usb 2.0 Connectors
JUSB4~5: USB 2.0 Connectors These connectors allow you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin Important Note that the VCC and Ground pins must be connected correctly to avoid possible damage.
Page 32: Jusb2: Usb 3.1 Gen2 Type-C Connector
However, when you boot the computer into Windows ® you will need to install the MSI SUPER CHARGER application to turn ON/OFF the ®...
Page 33: Jfp1, Jfp2: Front Panel Connectors
JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2...
Page 34: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Fan Connectors
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. When you plug a 3-pin (Non-PWM) fan to a fan connector in PWM mode, the fan speed will always maintain at 100%, which might create a lot of noise.
Page 35: Jci1: Chassis Intrusion Connector
JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event (default) Using chassis intrusion detector Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. Close the chassis cover. Go to BIOS >...
Page 36: Jled1: Rgb Led Connector
JLED1: RGB LED connector This connector allows you to connect the 5050 RGB LED strips. +12V 5050 LED strip Extension cable JLED1 Video Demonstration Watch the video to learn how to install 5050 RGB LED strips to RGB LED connector. https://youtu.be/CqNHyADzd2Q Important This connector supports 5050 RGB multi-color LED strips (12V/G/R/B) with the...
Page 37: Power1, Reset1: Power Button, Reset Button
POWER1, RESET1: Power Button, Reset Button The Power / Reset button allows you to power on / reset the computer. POWER1 RESET1 (Power button) (Reset button) JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data.
Page 38: Oc1: Game Boost Knob
OC1: GAME BOOST Knob This knob allows you to manually select a stage from number 0 (default) to number 11 (extreme) for overclocking the Intel K-SKU processors. The processor’ s voltage and frequency will be automatically adjusted after you power on your computer. Instant OC button GAME BOOST knob Using GAME BOOST Knob...
Page 39: Oc_Rt1: Oc Retry Jumper
Rotate the GAME BOOST knob to 0 and then power on. The configuration parameters will be returned to its default values. Important You can also control the GAME BOOST function in BIOS Setup or with MSI COMMAND CENTER software. In order to optimize performance and improve system stability, when you activate the GAME BOOST function, please leave the settings in the BIOS >...
Page 40: Jslow1: Slow Mode Booting Jumper
JSLOW1: Slow Mode Booting Jumper This jumper is used for LN2 cooling solution, that provides the extreme overclocking conditions, to boot at a stable processor frequency and to prevent the system from crashing. You can connect a button to this jumper, and press the button to enable the Slow Mode.
Page 41: Onboard Leds
Onboard LEDs EZ Debug LEDs These LEDs indicate the status of key components during booting process. When an error is occurred, the corresponding LED stays lit until the problem is solved. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail.
Page 42: Fan Leds
Fan LEDs These LEDs indicate the fan control mode. PUMP_FAN1 LED LED Color Fan control mode CPU_FAN1 LED PWM mode Green DC mode BIOS FLASHBACK+ LED BIOS FLASHBACK+ LED indicates BIOS ﬂash is in progress. BIOS FLASHBACK+ LED GAME BOOST LEDs These LEDs indicate GAME BOOST control status.
Page 43: Pcie X16 Slot Leds
PCIe x16 slot LEDs These LED indicate the PCIe x16 slots status. LED Color PCIe slot speed status White x8, x4, x1 PCI_E1 LED PCI_E4 LED PCI_E6 LED Debug Code LED The Debug Code LED displays progress and error codes during and after POST. Refer to the Debug Code LED table for details.
Page 44: Debug Code Led Table
Debug Code LED Table SEC Progress Codes CPU post-memory initialization. Cache initialization Power on. Reset type detection (soft/ CPU post-memory initialization. hard) Application Processor(s) (AP) initialization AP initialization before microcode loading CPU post-memory initialization. Boot System Agent initialization before Strap Processor (BSP) selection microcode loading CPU post-memory initialization.
Page 45 CPU DXE initialization is started Start of Setup CPU DXE initialization (CPU module Setup Input Wait 64 - 67 specific) Ready To Boot event PCI host bridge initialization Legacy Boot event System Agent DXE initialization is started Exit Boot Services event System Agent DXE SMM initialization is Runtime Set Virtual Address MAP Begin started...
Page 46 S3 Resume Error Codes System has transitioned into ACPI mode. Interrupt controller is in APIC mode. S3 Resume Failed CPU Temperature S3 Resume PPI not Found S3 Resume Boot Script Error Displays current CPU temperature after 00 - 99 S3 OS Wake Error the system has fully booted into the OS.
Page 47: Bios Setup
Press Delete key, when the Press DEL key to enter Setup Menu, F11 to enter Boot Menu message appears on the screen during the boot process. Use MSI FAST BOOT application. Click on GO2BIOS button and choose OK. The system will reboot and enter BIOS setup directly.
Page 48: Resetting Bios
Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: Press Del key to enter the BIOS Setup during POST.
Page 49 Before updating: Please download the latest BIOS file that matches your motherboard model from MSI ® website and rename the BIOS file to MSI.ROM. And then, save the MSI.ROM file to the root of USB flash drive. Important Only the FAT32 format USB flash drive supports updating BIOS by BIOS FLASHBACK+.
Page 50: Ez Mode
EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. Screenshot Setup Mode switch XMP switch...
Page 51 RAID 0 volume. During windows setup, the RAID driver may be required and you can find the RAID driver in MSI Driver Disc. You can use MSI SMART TOOL to build the Windows 7/ 8.1/ 10 installation drive ®...
Page 52: Advanced Mode
Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. Screenshot XMP switch Setup Mode switch Search Language System information GAME BOOST switch Boot device priority bar BIOS menu BIOS menu selection selection...
Page 53: Oc Menu
OC Menu This menu is for advanced users who want to overclock the motherboard. Important Overclocking your PC manually is only recommended for advanced users. Overclocking is not guaranteed, and if done improperly, it could void your warranty or severely damage your hardware. If you are unfamiliar with overclocking, we advise you to use GAME BOOST function for easy overclocking.
Page 54 GT Ratio [Auto] Sets the integrated graphics ratio. The valid value range depends on the installed CPU. Adjusted GT Frequency Shows the adjusted integrated graphics frequency. Read-only. Misc Setting* Press Enter, + or - key to open or close the following 3 items related to CPU features. fEIST [Enabled]* Enables or disables the Enhanced Intel SpeedStep Technology.
Page 55 fThreshold 1~3 (A) [Auto] Sets the CPU current as the threshold for Dynamic Frequency Control. When CPU current reaches the value, it will run the Level 1/ 2/ 3 BCLK for dynamic overclocking. These items will appear when the Dynamic Frequency Control is enabled.
Page 56 Memory Try It ! [Disabled] It improve memory compatibility or performance by choosing optimized memory preset. Advanced DRAM Conﬁguration Press Enter to enter the sub-menu. User can set the memory timing for each/ all memory channel. The system may become un-stable or un-bootable after changing memory timing.
Page 57 fCPU VRM Over Temperature Protection [Enabled] Sets the temperature limit on CPU VRM for over-temperature protection. The CPU frequency may be throttled when CPU temperature over the speciﬁed temperature. If set to Auto, BIOS will conﬁgure this settings. fCPU GT Loadline Calibration Control [Auto] The voltage of the GPU embeeded in CPU will decrease proportionally according to GPU loading.
Page 58 fDRAM Over Current Protection [Auto] Sets the current limit for DRAM over-current protection. If set to Auto, BIOS will conﬁgure this setting automatically. [Auto] This setting will be configured automatically by BIOS. [Enhanced] Extends the current range for over-current protection. fDRAM Switching Frequency [Auto] Sets the PWM working speed to stabilize DRAM voltage and minimize ripple range.
Page 59 MEMORY-Z Press Enter to enter the sub-menu. This sub-menu displays all the settings and timings of installed memory. You can also access this information menu at any time by pressing [F5]. fDIMMA1/ A2/ B1/ B2 Memory SPD Press Enter to enter the sub-menu. The sub-menu displays the information of installed memory.
Page 60 fAdjacent Cache Line Prefetch [Enabled] Enables or disables the CPU hardware prefetcher (MLC Spatial prefetcher). [Enabled] Enables adjacent cache line prefetching for reducing the cache latency time and tuning the performance to the specific application. [Disabled] Enables the requested cache line only. fCPU AES Instructions [Enabled] Enables or disables the CPU AES (Advanced Encryption Standard-New Instructions) support.
Page 61 fEIST [Enabled] Enables or disables the Enhanced Intel SpeedStep Technology. This item will ® appear when OC Explore Mode is set to Normal. [Enabled] Enables the EIST to adjust CPU voltage and core frequency dynamically. It can decrease average power consumption and average heat production.
Page 62: Software Description
7/ 8.1/ 10 disc into your optical drive. ® Note: Due to chipset limitation, during the Windows 7 installation process, USB optical drives or USB flash drives are not supported. You can use MSI Smart Tool to install Windows ®...
Page 63 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 Rückseite E/A ...................... 10 LAN Port LED Zustandstabelle ................10 Konfiguration der Audioanschlüsse ..............10 Realtek HD Audio Manager .................. 11 Übersicht der Komponenten ................13 CPU Sockel ......................14 DIMM-Steckplätze ....................15 PCI_E1~6: PCIe Erweiterungssteckplätze ............
Page 64 BIOS FLASHBACK+ LED ..................33 GAME BOOST LEDs ....................33 PCIe x16 Steckplatz LEDs ..................34 Debug-Code-LED ....................34 Debug-Code-LED-Tabelle ..................35 BIOS-Setup ......................38 Öffnen des BIOS Setups..................38 Reset des BIOS ..................... 39 Aktualisierung des BIOS ..................39 EZ Modus ......................
Page 65: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Page 66: Spezifikationen
3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400(OC)/ 2133 MHz* Dual-Kanal-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. 3x PCIe 3.0 x16-Steckplätze (unterstützt x16/x0/x0, x8/x8/ Erweiterung- x0, x8/x4/x4 Modus) anschlüsse 3x PCIe 3.0 x1-Steckplätze 1x HDMI Anschluss, Unterstützung einer maximalen...
Page 67 Generation unterstützt. Bevor Sie Intel Optane Speichermodule verwenden, ® ™ stellen Sie bitte über downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind. Intel Z270 Chipsatz ® Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte...
Page 68 Fortsetzung der vorherigen Seite Unterstützt 2-Wege NVIDIA Technologie ® ™ Multi-GPU Unterstützt 3-Wege AMD CrossFire Technologie ® ™ Dual Realtek ALC1220 Codec ® Audio 7.1-Kanal-HD-Audio 1x Killer E2500 Gigabit LAN Controller ™ PS/2 Tastatur/ Maus-Combo-Anschluss x1 USB 2.0 Typ-A Anschlüsse x3 Clear CMOS Taste x1 DisplayPort x1 HDMI...
Page 69 Fortsetzung der vorherigen Seite 4-poliger CPU-Lüfter-Anschluss x1 4-poliger Anschluss für die Wasserpumpe x1 4-polige System-Lüfter-Anschlüsse x4 Audioanschluss des Frontpanels x1 Frontpanel-Anschlüsse x2 RGB LED Anschluss x1 Gehäusekontaktschalter x1 Interne Anschlüsse Clear CMOS Steckbrücke x1 Steckbrücke für den Start bei niedrigen Temperaturen x1 2-poliger Slow Mode Anschluss x1 2-poliger OC Retry Anschluss x1 2-poliger OC Force BIOS Steckbrücke x1...
Page 70 Fortsetzung der vorherigen Seite Treiber SUPER CHARGER FAST BOOT COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Software X-BOOST RAMDISK Killer Control Center Nahimic Audio XSplit Gamecaster V2 SteelSeries Engine 3 CPU-Z MSI GAMING Intel Extreme Tuning Utility ®...
Page 71 Lightning X-Boost Military Class 5 7000+ Quality Test VR Boost VR Ready Dragon Eye Xsplit RAMDisk GAMING HOTKEY Click BIOS 5 BIOS FLASHBACK+ * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung, weitere Informationen finden Sie unter www.msi.com Speziﬁkationen...
Page 72: Rückseite E/A
Rückseite E/A USB 2.0/ Audioanschlüsse BIOS FLASHBACK+ PS/2 Anschluss USB 3.1 Gen2 DisplayPort Typ-A USB 2.0 USB 3.1 Gen2 Typ-C Clear CMOS USB 3.1 Gen1 Optischer Taste S/PDIF-Ausgang Clear CMOS Taste - Schalten Sie den Computer ab. Halten Sie die Taste „Clear CMOS “...
Page 73: Realtek Hd Audio Manager
Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
Page 74 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
Page 75 Übersicht der Komponenten CPU Sockel DIMMB1 DIMMB2 SYS_FAN1 PUMP_FAN1 DIMMA1 CPU_PWR2 CPU_FAN1 DIMMA2 CPU_PWR1 SYS_FAN4 JSLOW1 JLN1 OC_RT1 OC_FS1 ATX_PWR1 JUSB1 JBAT1 M2_1 JUSB2 M2_2 PCI_E1 FLASHB1 M2_3 PCI_E2 SATA▼1▲2 PCI_E3 SATA▼3▲4 JCI1 PCI_E4 SATA▼5▲6 JDISCH1 PCI_E5 U2_1 PCI_E6 JFP2 RESET1 JAUD1 POWER1...
Page 76: Übersicht Der Komponenten
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Page 77: Dimm-Steckplätze
DIMM-Steckplätze DIMMB1 DIMMA1 Kanal A Kanal B DIMMB2 DIMMA2 Speichermodul-Installationsempfehlung DIMMA2 DIMMA2 DIMMA1 DIMMB2 DIMMB2 DIMMB2 DIMMB1 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMB2 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Basierend auf der Intel CPU Spezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um die CPU zu schützen.
Page 78: Pci_E1~6: Pcie Erweiterungssteckplätze
PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x8 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x4 Mehrere Grafikkarten Einbauempfehlung Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung...
Page 79: U2_1: U.2 Anschluss
U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden. Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD Schließen Sie das U.2-Kabel an die U.2- Steckverbindung des Motherboards an.
Page 80: M2_1~3: M.2 Steckplätze (Key M)
M2_1~3: M.2 Steckplätze (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® Intel Optane Technik unterstützt alle M.2 Steckplätze ® ™ M2_1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die M2_2 M.2-Abdeckung verwenden. M2_3 https://youtu.be/b-N28ajX_C4 Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem...
Page 81: Sata1~6: Sata 6Gb/S Anschlüsse
SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden.
Page 82 M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 3xM.2 PCIe SSDs + 4xSATA HDDs 2xM.2 PCIe SSDs + 1x U.2 SSD + 4xSATA HDDs PCIe PCIe PCIe PCIe PCIe U2_1 2xM.2 PCIe SSDs + 6xSATA HDDs 2xM.2 SATA SSDs + 1xM.2 PCIe SSD+ 3xSATA HDDs PCIe SATA...
Page 83: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse
CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V...
Page 84: Jusb4~5: Usb 2.0 Anschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB1, JUSB3: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel...
Page 85: Jusb2: Usb 3.1 Gen2 Typ-C Anschluss
SUPER ® ® CHARGER Anwendung installieren, um den Lademodus AN/AUSZUSCHALTEN. Video-Demonstration In diesem Video erfahren Sie, wie das MSI Super Charger funktioniert. http://youtu.be/FCyvjr5NbOw Wichtig Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse synchronisieren. JUSB2: USB 3.1 Gen2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen2 Typ-C Anschluss auf dem...
Page 86: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
Page 87: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Stromanschlüsse Für Lüfter
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC- Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
Page 88: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled.
Page 89: Jled1: Rgb Led Anschluss
JLED1: RGB LED Anschluss Mit diesen Anschlüssen können Sie den 5050 RGB-LED-Streifen anschließen. +12V 5050 LED Streifen Verlängerungskabel JLED1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am RGB-LED-Anschluss anschließen können. https://youtu.be/CqNHyADzd2Q Wichtig Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/R/G/B) mit der maximalen Leistung von 3A (12V).
Page 90: Power1, Reset1: An-/ Aus-Schalter, Reset-Taste
POWER1, RESET1: An-/ Aus-Schalter, Reset-Taste Dieser An-/ Aus-Schalter wird verwendet, um das System ein- und auszuschalten und diese Reset-Taste wird verwendet, um das System zurückzusetzen. POWER1 RESET1 (An-/ Aus- (Reset-Taste) Schalter) JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern.
Page 91: Oc1: Game Boost Drehschalter
OC1: GAME BOOST Drehschalter Mit diesem Drehschalter können Sie eine Stufe von Number 0 (Standard) zu Number 11 (extreme) für Übertaktung der Intel K-SKU Prozessoren. Die Spannung und Frequenz der Prozessoren wird dementsprechend automatisch angepasst, nachdem Sie Ihren Computer einschalten. Instant-OC-Taste GAME BOOST Drehschalter GAME BOOST Drehschalter verwenden...
Page 92: Oc_Rt1: Oc Retry Steckbrücke
Drehen Sie den GAME BOOST Drehschalter auf 0 und schalten Sie den PC ein. Die Konfigurationsparameter werden auf die Normalwerte zurückgesetzt. Wichtig Sie können auch die GAME-Boost-Funktion im BIOS Setup oder mit der MSI COMMAND CENTER-Software steuern. Nach Aktivierung der GAME BOOST Funktion lassen Sie die Einstellungen im BIOS >...
Page 93: Jslow1: Steckbrücke Für Den „Slow Mode " Start
JSLOW1: Steckbrücke für den „Slow Mode “ Start Diese Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor mit einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Sie können einen Schalter mit der Steckbrücke verbinden. Die Betätigung des Schalters aktiviert den Slow-Mode.
Page 94: Onboard Leds
Onboard LEDs EZ Debug LEDs Diese LEDs zeigen den Status der Hauptkomponenten während des Boot-Vorgangs an. Im Falle eines Fehlers, leuchtet die entsprechende LED bis zur Lösung des Problems vorübergehend dauerhaft. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
Page 95: Lüfter Leds
Lüfter LEDs Die LEDs zeigen den Lüftersteuerungsmodus an. PUMP_FAN1 LED LED-Farbe Lüftersteuerungsmodus CPU_FAN1 LED PWM Modus Grün DC Modus BIOS FLASHBACK+ LED Die BIOS FLASHBACK+ LED zeigt an, dass BIOS Flash durchgeführt wird. BIOS FLASHBACK+ LED GAME BOOST LEDs Die LEDs zeigen den Steuerungsstatus des GAME BOOST an. Steuerungsstatus des GAME LED-Farbe BOOST...
Page 96: Debug-Code-Led
PCIe x16 Steckplatz LEDs Die LED zeigen den Status der PCIe x16-Steckplätze an. Status des PCIe- LED-Farbe Steckplatzes Weiß x8, x4, x1 PCI_E1 LED PCI_E4 LED PCI_E6 LED Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle.
Page 97: Debug-Code-Led-Tabelle
Debug-Code-LED-Tabelle SEC-Fortschritt-Codes CPU Post-Memory-Initialisierung wird gestartet Computerstart. Reset Typ-Erkennung CPU Post-Memory-Initialisierung. (Soft/Hard-Reset) Cache-Initialisierung AP-Initialisierung vor dem Mikrocode- CPU Post-Memory-Initialisierung. Ladevorgang Application Processor (AP) Initialisierung System-Agent-Initialisierung vor dem CPU Post-Memory-Initialisierung. Boot Mikrocode- Ladevorgang Strap Prozessorauswahl (BSP) PCH-Initialisierung vor dem Mikrocode- CPU Post-Memory-Initialisierung. Ladevorgang System Management Mode (SMM) Initialisierung...
Page 98 DXE-Fortschritt-Codes IDE-Erkennung IDE-Aktivierung DXE Core wird gestartet SCSI Initialisierung wird gestartet NVRAM-Initialisierung SCSI-Rücksetzung Installation des PCH Runtime Services SCSI-Erkennung CPU DXE-Initialisierung wird gestartet SCSI-Aktivierung CPU DXE-Initialisierung (CPU 64 - 67 modulspezifisch) Bereite Kennwortüberprüfung vor PCI Host Bridge Initialisierung Beginn der Einstellung System Agent DXE Initialisierung wird Warten auf Eingabe gestartet...
Page 99 ACPI Status-Codes S3 Wiederaufnahme Fortschritt- Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem S3-Wiederaufnehmen wird gestartet in den ACPI-Modus. (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Das System geht in den Ruhezustand S1 Führt das S3-Boot-Skript aus Das System geht in den Ruhezustand S2 Veröffentlicht Video neu Das System geht in den Ruhezustand S3...
Page 100: Bios-Setup
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.
Page 101: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der ofﬁziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
Page 102 Aktualisierung des BIOS mit BIOS FLASHBACK+ Vorbereitung: Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI Website und benennen die BIOS-Datei im MSI.ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash-Speichers. Wichtig Nur USB-Flashlaufwerke im FAT32-Format unterstützen einen BIOS-Update per BIOS...
Page 103: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Screenshot Setup Modus Schalter XMP Schalter...
Page 104 Steckplätze installieren müssen, um das RAID 0-Volume zu erstellen. Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden. Sie können das MSI SMART TOOL verwenden, um das Windows 7/ 8.1/ 10- ® Installationslaufwerk mit dem RAID-Treiber zu erstellen.
Page 105 Um ein BIOS-Punkte zu einer Favoritenseite hinzufügen (Lieblingseinstellung ƒ 1~5) Sie können die Maus nicht nur über einen Eintrag im BIOS-Menü sondern auch auf der Suchseite bewegen. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2. Wählen Sie die gewünschte Seite aus und klicken Sie auf OK. Um ein BIOS-Punkte von Favoritenseite zu löschen ƒ...
Page 106: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. Screenshot XMP Schalter Setup Modus Schalter Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter/ XMP Schalter/ Setup Modus Schalter/ Screenshot/...
Page 107: Oc Menü
OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
Page 108 CPU Ratio Offset When Running AVX [Auto] Legt einen Offset-Wert fest, um die Taktrate des CPU-Kerns zu reduzieren. Es könnte für die Wärmeableitung beim Betrieb des AVX-Instruction-Set hilfreich sein. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren.
Page 109 CPU Base Clock Apply Mode [Auto]* Einstellung des angepassten CPU Grundtakts. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Next Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt nach einem Neustart. [Immediate] Die CPU arbeitet mit angepasstem CPU Grundtakt sofort. [During Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt beim Booten.
Page 110 fBCLK Slew Rate [Auto] Setzt den Wert des BCLK Slew Rate für Übertaktung. Der Wert kann abhängig von den aktuellen Übertaktung-Szenario variieren. fBCLK ORT Duration [Auto] Setzt den Wert des BCLK ORT Dauer für Übertaktung. Der Wert kann abhängig von den aktuellen Übertaktung-Szenario variieren.
Page 111 DigitALL Power Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Steuert die digitale CPU PWM. fCPU Loadline Calibration Control [Auto] Legt einen bestimmten CPU-Loadline-Calibration-Modus bei voller Systemauslastung fest, um eine gute Übertaktungsleistung und optimale Stabilität zu erreichen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren.
Page 112 fCPU GT Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-GT-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. fCPU GT Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den CPU-GT-Überstromschutz fest.
Page 113 fDRAM Switching Frequency [Auto] Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die DRAM-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass Sie eine ausreichende Kühlung für MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren.
Page 114 MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken. fDIMMA1/ A2/ B1/ B2 Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü...
Page 115 fAdjacent Cache Line Prefetch [Enabled] Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher). [Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache Latenzzeit und zur Leistungssteigerung von Applikationen. [Disabled] Aktiviert nur die angeforderten Cache-Zeilen. fCPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung.
Page 116 fIntel Turbo Boost [Enabled] Aktivieren oder deaktivieren Sie Intel Turbo Boost. Diese Option gilt für Normal ® Mode und und wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt. [Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu erhöhen, wenn das System mehr Leistung benötigt. [Disabled] Deaktivieren Sie diese Funktion.
Page 117: Softwarebeschreibung
Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 7/ 8.1/ 10 ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 8.1/ 10 Disk in das optisches Laufwerk. ®...
Page 118: Installation Von Utilities
Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint. Klicken Sie auf Utilities. Wählen Sie die Dienstprogramme, die installiert werden soll.
Page 119 Table des matières Informations de sécurité ..................3 Spécifications ......................4 Panneau arrière Entrée/ Sortie ................10 Tableau explicatif de l’ état de la LED du port LAN ..........10 Configuration des ports audio ................10 Realtek HD Audio Manager .................. 11 Vue d’...
Page 120 Indicateur LED de BIOS FLASHBACK+ ..............33 Indicateurs LED de GAME BOOST ................ 33 LEDs du slot PCIe x16................... 34 Debug Code LED ....................34 Tableau de Debug Code LED ................35 Configuration du BIOS ..................38 Entrer dans l’ interface Setup du BIOS ..............38 Réinitialiser le BIOS ....................
Page 121: Informations De Sécurité
Informations de sécurité Les composants dans l’ emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’...
Page 122: Spécifications
Architecture mémoire double canal Support Intel Extreme Memory Profile (XMP) ® * Veuillez vous référer au site www.msi.com pour plus d’ informations sur la mémoire compatible. 3 x slots PCIe 3.0 x16 (support des modes x16/x0/x0, x8/x8/ x0, x8/x4/x4) Slots d’ extension 3 x slots PCIe 3.0 x1...
Page 123 ® modules de mémoire Intel Optane™, veuillez vous assurer d’ avoir mis à jour ® les pilotes et le BIOS avec la dernière version disponible sur le site officiel MSI. Chipset Intel Z270 ® Support des architectures RAID 0, RAID1, RAID 5 et RAID 10 pour les périphériques de stockage SATA...
Page 124 Suite du tableau de la page précédente Chipset ASMedia ASM2142 ® 2 x ports USB 3.1 Gen2 SuperSpeed USB 10Gbps Type-C ƒ (1 port sur le panneau arrière, 1 port disponible par l’ intermédiaire du connecteur USB interne) 1 x port USB 3.1 Gen2 SuperSpeed USB 10Gbps Type-A ƒ...
Page 125 Suite du tableau de la page précédente 1 x connecteur d’ alimentation principal ATX 24 broches 1 x connecteur d’ alimentation ATX 12V 8 broches 1 x connecteur d’ alimentation ATX 12V 4 broches 6 x connecteurs SATA 6 Gb/s 1 x port U.2 3 x slots M.2 1 x connecteur USB 3.1 Gen2 Type-C...
Page 126 BIOS UEFI AMI Fonctions BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Multilingue Pilotes SUPER CHARGER FAST BOOT COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Logiciel X-BOOST RAMDISK Killer Control Center Nahimic Audio XSplit Gamecaster V2...
Page 127 7000+ Quality Test VR Boost VR Ready Dragon eye Xsplit RAMDisk GAMING HOTKEY Click BIOS 5 BIOS FLASHBACK+ * Cette fonctionnalité dépend d’ une offre limitée dans le temps. Veuillez vous référer au site www.msi.com pour plus d’ informations. Spéciﬁcations...
Page 128: Panneau Arrière Entrée/ Sortie
Panneau arrière Entrée/ Sortie USB 2.0/ Ports Audio BIOS FLASHBACK+ Port PS/2 USB 3.1 Gen2 DisplayPort Type-A USB 2.0 USB 3.1 Gen2 Type-C Sortie S/PDIF Bouton USB 3.1 Gen1 optique Clear CMOS Bouton Clear CMOS - Eteindre votre ordinateur. Appuyez sur le bouton CMOS pendant environ 5-10 secondes pour remettre le BIOS aux valeurs par défaut.
Page 129: Realtek Hd Audio Manager
Realtek HD Audio Manager Après l’ installation du pilote Realtek HD Audio, l’ icône Realtek HD Audio Manager apparaît dans la barre des tâches du système. Double-cliquez sur l’ icône pour lancer le programme. Sélection du périphérique Paramètres avancés Etat des prises Jack Amélioration d’...
Page 130 Ilustration de l’ utilisation des ports audio dédiés au casque et au microphone Ilustration de l’ utilisation du port audio dédié aux haut-parleurs AUDIO INPUT Ilustration de l’ utilisation des ports audio dédiés aux haut-parleurs 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 131: Vue D' Ensemble Des Composants
Vue d’ ensemble des composants Socket processeur DIMMB1 DIMMB2 SYS_FAN1 PUMP_FAN1 DIMMA1 CPU_PWR2 CPU_FAN1 DIMMA2 CPU_PWR1 SYS_FAN4 JSLOW1 JLN1 OC_RT1 OC_FS1 ATX_PWR1 JUSB1 JBAT1 M2_1 JUSB2 M2_2 PCI_E1 FLASHB1 M2_3 PCI_E2 SATA▼1▲2 PCI_E3 SATA▼3▲4 JCI1 PCI_E4 SATA▼5▲6 JDISCH1 PCI_E5 U2_1 PCI_E6 JFP2 RESET1...
Page 132: Socket Processeur
électrique. Veuillez garder le capot de protection du processeur après l’ installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’ acceptera pas les cartes mère dont le capot de protection aura été retiré.
Page 133: Slots Dimm
Slots DIMM DIMMB1 DIMMA1 Canal A Canal B DIMMB2 DIMMA2 Installation recommandée de module mémoire DIMMA2 DIMMA2 DIMMA1 DIMMB2 DIMMB2 DIMMB2 DIMMB1 Important Veuillez à toujours insérer un module de mémoire dans l’ emplacement DIMMB2 en premier. Du fait des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevée que celle installée.
Page 134: Pci_E1~6: Slots D'extension Pcie
Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. Veuillez à toujours mettre l’ ordinateur hors tension et à...
Page 135: U2_1: Port U.2
U2_1: Port U.2 Ce port utilise une interface U.2. Chaque port peut être relié à un périphérique du SSD U.2 NVMe. Vidéo de démonstration Référez-vous à la vidéo d’ installation du SSD U.2. http://youtu.be/KgFvKDxymvw Installation du SSD U.2 Branchez le câble U.2 au port U.2 sur la carte mère. Branchez le câble U.2 au SSD U.2.
Page 136: M2_1~3: Slots M.2 (Touche M)
M2_1~3: Slots M.2 (Touche M) Important La technologie Intel RST supporte seulement un SSD ® M.2 PCIe avec une mémoire ROM UEFI. Intel Optane Memory Ready pour tous les slots M.2. ® M2_1 Vidéo de démonstration Référez-vous à la vidéo d’ instruction sur M2_2 l’...
Page 137: Sata1~6: Connecteurs Sata 6 Gb/S
SATA1~6: Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
Page 138 Combinaison des slots M.2 3 x SSDs M.2 PCIe + 4 x disques 2 x SSDs M.2 PCIe + 1 x SSD U.2 + 4 x durs SATA disques durs SATA PCIe PCIe PCIe PCIe PCIe U2_1 2 x SSDs M.2 PCIe + 6 x disques durs 2 x SSDs M.2 SATA + 1 x SSD M.2 PCIe SATA + 3 x disques durs SATA...
Page 139: Cpu_Pwr1~2, Atx_Pwr1: Connecteurs D' Alimentation
CPU_PWR1~2, ATX_PWR1: Connecteurs d’ alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB...
Page 140: Jusb4~5: Connecteurs Usb 2.0
Notez que les broches VCC et Terre doivent être branchées correctement afin d’ éviter tout dommage sur la carte mère. Pour recharger votre tablette, smartphone ou autre périphérique par l’ intermédiaire d’ un port USB, veuillez installer l’ utilitaire MSI SUPER CHARGER. ®...
Page 141: Jusb2: Connecteur Usb 3.1 Gen2 Type-C
éteint. Néanmoins, quand vous démarrez l’ ordinateur sous Windows , il vous faut installer l’ application MSI SUPER CHARGER pour activer ®...
Page 142: Jfp1, Jfp2: Connecteurs De Panneau Avant
JFP1, JFP2: Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer +...
Page 143: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Connecteurs Pour Ventilateurs
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Connecteurs pour ventilateurs Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension.
Page 144: Jci1: Connecteur Intrusion Châssis
JCI1: Connecteur intrusion châssis Ce connecteur est relié à un câble d’ interrupteur intrusion châssis. Normal Commencer l’ activité intrusion châssis (défaut) Utilisation du détecteur d’ intrusion châssis Reliez le connecteur JCI1 à l’ interrupteur ou au capteur d’ intrusion châssis situé sur le boîtier du PC.
Page 145: Jled1: Connecteur Rgb Led
JLED1: Connecteur RGB LED Ce connecteur vous permet de connecter des rubans LED RGB de type 5050. +12V ruban LED de type 5050 Câble d’ extension JLED1 Vidéo de démonstration Référez-vous à la vidéo d’ instruction sur l’ installation des rubans LED RGB de type 5050 au connecteur LED RGB.
Page 146: Power1, Reset1: Boutons D' Alimentation Et De Réinitialisation
POWER1, RESET1: Boutons d’ alimentation et de réinitialisation Les boutons d’ alimentation et de réinitialisation vous permettent d’ allumer ou de redémarrer l’ ordinateur. POWER1 RESET1 (Bouton (Bouton de d’ alimentation) réinitialisation) JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système.
Page 147: Oc1: Molette Game Boost
OC1: Molette GAME BOOST Cette molette de réglage vous permet de choisir manuellement le niveau d’ overclocking des processeurs Intel X-SKU allant de 0 (par défaut) à 11 (extrême). La tension et la fréquence du processeur seront automatiquement ajustées après le démarrage de l’...
Page 148: Oc_Rt1: Cavalier Oc Retry (Retenter L' Oc)
Nous ne garantissons pas le niveau d’ overclocking offert par GAME BOOST ni les dommages et risques causés par l’ overclocking. Les composants MSI sont recommandés pour une meilleure compatibilité avec la fonction GAME BOOST. OC_RT1: Cavalier OC Retry (retenter l’ OC) Vous pouvez connecter un bouton a ce cavalier.
Page 149: Jslow1: Cavalier De Démarrage Du Mode Ralenti
JSLOW1: Cavalier de démarrage du mode ralenti Ce cavalier est utilisé pour la solution de refroidissement LN2, prenant en charge les conditions extrêmes d’ overclocking, et assurent le démarrage du processeur à une fréquence stable, ce qui évite le crash du système. Vous pouvez connecter un bouton à ce cavalier et appuyer sur ce bouton pour activer le Slow mode (mode ralenti).
Page 150: Indicateurs Led Embarqués
Indicateurs LED embarqués EZ Debug LEDs Ces LED indiquent l’ état des composants clés au cours du processus de démarrage. En cas d’ erreur, la LED correspondante reste allumée jusqu’ à ce que le problème soit résolu. CPU - indique que le CPU n’ est pas detecté ou que son initialisation a échoué.
Page 151: Indicateurs Led Des Ventilateurs
Indicateurs LED des ventilateurs Ces LEDs indiquent le mode de contrôle de ventilateurs. PUMP_FAN1 LED Couleur de Mode de contrôle de CPU_FAN1 LED la LED ventilateurs Rouge mode PWM Vert mode DC Indicateur LED de BIOS FLASHBACK+ L’ indicateur LED de BIOS FLASHBACK+ indique que le ﬂash du BIOS est en cours. LED de BIOS FLASHBACK+ Indicateurs LED de GAME BOOST Les indicateurs LED indiquent l’...
Page 152: Debug Code Led
LEDs du slot PCIe x16 Ces LEDs indiquent l’ état des slots PCIe x16. Couleur de Etat du slot PCIe la LED Rouge Blanc x8, x4, x1 PCI_E1 LED PCI_E4 LED PCI_E6 LED Debug Code LED La Debug Code LED affiche les codes de progression et d’ erreur pendant et après le processus de POST.
Page 153: Tableau De Debug Code Led
Tableau de Debug Code LED Codes de progression SEC Initialisation de la mémoire.Configuration de la mémoire Sous tension. Détection du type de Initialisation de la mémoire (autre) réinitialisation (soft/hard). Mémoire installée. Initialisation AP avant chargement du microcode. L’ initialisation de la post-mémoire du processeur est lancée.
Page 154 Le microcode du processeur est Initialisation Super IO introuvable ou la mise à jour du L’ initialisation USB est lancée. microcode a échoué. Réinitialisation USB Erreur du processeur interne Détection USB La réinitialisation PPI n’ est pas disponible. USB activée 5C - 5F Réservé...
Page 155 Erreur d’ allocation des ressources PCI. Réservé aux futurs codes de prograssion F5 - F7 Manque de ressources. Aucun espace pour les options Legacy de Codes d’ erreur de récupération la mémoire ROM. Aucun périphérique de sortie de console La récupération PPI n’ est pas disponible. n’...
Page 156: Configuration Du Bios
Menu, F11 to enter Boot Menu) sur l’ écran, veuillez appuyer sur la touche Suppr. Quand l’ ordinateur est déjà en marche, vous pouvez utiliser l’ application MSI FAST BOOT. Cliquez sur le bouton GO2BIOS puis sur OK. Le système redémarre et entre dans l’...
Page 157: Réinitialiser Le Bios
Avant la mise à jour : Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB. Mettre le BIOS à jour : Appuyez sur la touche Suppr pour entrer dans l’ interface Setup du BIOS pendant le processus de POST.
Page 158 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI et renommer le BIOS en MSI.ROM. Ensuite, veuillez sauvegarder le profil MSI. ROM sur le répertoire racine du lecteur flash USB.
Page 159: Ez Mode (Mode Simplifié)
EZ Mode (mode simplifié) Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veuillez utiliser le mode Advanced en appuyant sur le switch Setup Mode (Interrupteur de modes de réglages) ou la touche de fonction F7.
Page 160 Pendant la configuration de Windows, le pilote RAID peut être requis et vous pouvez le trouver dans le disque des pilotes MSI. Vous pouvez utiliser MSI SMART TOOL pour créer un support d’ installation Windows 7/ 8.1/ 10, qui comprendra le pilote RAID.
Page 161 Favoris - cliquez sur ce bouton ou appuyez sur la touche F3 pour entrer dans le menu Favoris. Il vous permet de créer un menu BIOS personnalisé où vous pourrez sauvegarder et accéder à vos réglages favoris ou fréquemment utilisés. Default Homepage (page d’...
Page 162: Advanced Mode (Mode Avancé)
Advanced Mode (mode avancé) Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé. Capture Interrupteur de d’ écran modes de réglages Interrupteur XMP Recherche Langue...
Page 163: Oc Menu (Menu Overclocking)
OC Menu (menu overclocking) Ce menu est destiné aux utilisateurs avancés souhaitant overclocker leur carte mère. Important L’ overclocking manuel du PC n’ est recommandé que pour les utilisateurs avancés. L’ overclocking n’ est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévèrement endommager votre matériel.
Page 164 Adjusted Ring Frequency Montre la fréquence Ring modifiée. Fonctionne uniquement en lecture seule. GT Ratio [Auto] Règle le ratio de la puce graphique intégrée. La gamme de valeur valides dépend du processeur installé. Adjusted GT Frequency Montre la fréquence de la puce graphique intégrée modifiée. Fonctionne uniquement en lecture seule.
Page 165 fDynamic Frequency Control [Disabled] Activez ou désactivez pour essayer différents niveaux de fréquence du BCLK lors de la charge du CPU pour overclocker le système. Cette fonction est désactivée lorsque la fonction Dynamic Frequency Search est activée. fDFC Baseline (MHz) [Auto] Déﬁnir la fréquence de BCLK initiale pour un overclocking dynamique si le seuil n’...
Page 166 Extreme Memory Profile (X.M.P.) [Disabled] La technologie d’ overclocking X.M.P. (Extreme Memory Profile) permet un overclocking par l’ intermédiaire du module de mémoire. Activez la technologie XMP ou sélectionnez un profil de module de mémoire pour overclocker la mémoire. Ce menu est seulement disponible si vous disposez de modules de mémoire prenant en charge la technologie XMP.
Page 167 fCPU Over Voltage Protection [Auto] Déﬁnit une limite de tension pour la protection contre la surtension du CPU. En Auto, le BIOS conﬁgure automatiquement ce réglage. Une tension plus élevé protège moins et peut endommager le système. fCPU Under Voltage Protection [Auto] Déﬁnit une limite de tension pour la protection contre la sous-tension du CPU.
Page 168 fCPU GT VRM Over Temperature Protection [Enabled] Active ou désactive la protection contre la surchauffe du module de régulation de tension du CPU GT. La fréquence CPU GT peut être restreint lorsque la température VRM dépasse la valeur spéciﬁée. fDRAM Phase Control [Auto] Contrôle la phase PWM selon la charge de DRAM.
Page 169 CPU Voltages control [Auto] Permet de définir les tensions relatives au processeur. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. DRAM Voltages control [Auto] Permet de définir les tensions relatives à la mémoire. En mode Auto, le BIOS configure ces tensions automatiquement.
Page 170 fLimit CPUID Maximum [Disabled] Active ou désactive la valeur CPUID maximum. [Enabled] Le BIOS limite la valeur maximale d'entrée de CPUID pour contourner le problème de démarrage avec un système d'exploitation ne prenant pas en charge le processeur doté d'une valeur CPUID plus élevée.
Page 171 fIntel C-State [Auto] Intel C-state est une technologie de gestion d'alimentation du processeur définie par l'interface ACPI. [Auto] Ce réglage est configuré automatiquement par le BIOS. [Enabled] Détecte quand le système est inactif et réduit en conséquence la consommation d’ énergie du processeur. [Disabled] Désactive cette fonction.
Page 172 fLong Duration Power Limit (W) [Auto] Définit le niveau d'alimentation maximum que le TDP (enveloppe thermique) du processeur peut supporter sur une longue période et en mode Turbo Boost. fLong Duration Maintained (s) [Auto] Définit la durée d'utilisation de la fonction Long Duration Power Limit (W). fShort Duration Power Limit (W) [Auto] Définit le niveau d'alimentation maximum que le TDP (enveloppe thermique) du processeur peut supporter sur une courte période et en mode Turbo Boost.
Page 173: Informations Sur Les Logiciels
Informations sur les logiciels Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 7/ 8.1/ 10 ® Allumez l’ ordinateur Insérez le disque de Windows 7/ 8.1/ 10 dans le lecteur optique.
Page 174: Installer Les Utilitaires
Installer les utilitaires Avant d’ installer les utilitaires, il faut compléter l’ installation des pilotes. Insérez le disque MSI Driver Disc dans le lecteur optique. ® L’ outil d’ installation apparaît automatiquement. Cliquez sur l’ onglet Utilities. Choisissez les utilitaires que vous voulez installer.
Page 175 Содержание Безопасное использование продукции ............3 Технические характеристики ................ 4 Задняя панель портов ввода/ вывода ............9 Таблица состояний индикатора порта LAN ........... 9 Конфигурация портов Аудио ................9 Менеджер Realtek HD Audio ................10 Компоненты материнской платы ............... 12 Процессорный...
Page 176 Индикатор BIOS FLASHBACK+ ................32 Индикаторы GAME BOOST ................32 Индикаторы слота PCIe x16 ................33 Индикатор отладочных кодов ................ 33 Таблица отладочных кодов ................34 Настройка BIOS ....................37 Вход в настройки BIOS ..................37 Сброс BIOS ......................38 Обновление...
Page 177: Безопасное Использование Продукции
Безопасное использование продукции Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. Чтобы...
Page 178: Технические Характеристики
3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400(OC)/ 2133 МГц* Двухканальная архитектура памяти Поддержка Intel Extreme Memory Profile (XMP) ® * Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти. 3x слота PCIe 3.0 x16 (Поддержка x16/x0/x0, x8/x8/x0, x8/ Слоты расширения x4/x4) 3x слота...
Page 179 процессоров 7-го поколения. Перед использованием модулей памяти , пожалуйста, убедитесь, что драйверы и BIOS были Intel Optane ® ™ обновлены до последней версии с веб-сайта MSI. Чипсет Intel Z270 ® Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA Поддержка...
Page 180 Продолжение с предыдущей страницы Поддержка Технологии 2-Way NVIDIA Поддержка Multi- ® ™ Поддержка Технологии 3-Way AMD CrossFire ® ™ Аудио Dual Realtek ALC1220 Codec ® 7.1-канальный High Definition Audio 1x Гигабитный сетевой контроллер Killer E2500 ™ 1x комбинированный порт PS/2 клавиатуры/ мыши 3x порта...
Page 181 Параметры BIOS UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Мультиязычный интерфейс Драйверы SUPER CHARGER FAST BOOT COMMAND CENTER LIVE UPDATE 6 MSI SMART TOOL DRAGON EYE GAMING APP Программное обеспечение X-BOOST RAMDISK Killer Control Center Nahimic Audio...
Page 182 Lightning X-Boost Military Class 5 7000+ Quality Test VR Boost VR Ready Dragon eye Xsplit RAMDisk GAMING HOTKEY Click BIOS 5 BIOS FLASHBACK+ * Данное предложение годно только в течение ограниченного периода, для получения дополнительной информации, посетите www.msi.com Технические характеристики...
Page 183: Задняя Панель Портов Ввода/ Вывода
Задняя панель портов ввода/ вывода USB 2.0/ Порты Аудио BIOS FLASHBACK+ Порт PS/2 USB 3.1 Gen2 DisplayPort Type-A USB 2.0 USB 3.1 Gen2 Type-C Кнопка очистки Оптический S/PDIF-Out USB 3.1 Gen1 данных CMOS Кнопка очистки данных CMOS - Выключите компьютер. Нажмите и удерживайте...
Page 184: Менеджер Realtek Hd Audio
Менеджер Realtek HD Audio После установки драйвера Realtek HD Audio, в системном трее появится значок Realtek HD Audio Manager. Дважды щелкните по значку для запуска приложения. Выбор устройства Расширенные настройки Состояние разъемов Дополнительные эффекты Мастер- Настройки громкость подключений Профили Выбор устройства - позволяет выбрать источник аудио выхода и изменить...
Page 185 Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer Задняя панель портов ввода/ вывода...
Page 186: Компоненты Материнской Платы
Компоненты материнской платы Процессорный сокет DIMMB1 DIMMB2 SYS_FAN1 PUMP_FAN1 DIMMA1 CPU_PWR2 CPU_FAN1 DIMMA2 CPU_PWR1 SYS_FAN4 JSLOW1 JLN1 OC_RT1 OC_FS1 ATX_PWR1 JUSB1 JBAT1 M2_1 JUSB2 M2_2 PCI_E1 FLASHB1 M2_3 PCI_E2 SATA▼1▲2 PCI_E3 SATA▼3▲4 JCI1 PCI_E4 SATA▼5▲6 JDISCH1 PCI_E5 U2_1 PCI_E6 JFP2 RESET1 JAUD1 POWER1...
Page 187: Процессорный Сокет
кабель питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предупреждает...
Page 188: Слоты Dimm
Слоты DIMM DIMMB1 DIMMA1 Канал A Канал B DIMMB2 DIMMA2 Рекомендации по установке модулей памяти DIMMA2 DIMMA2 DIMMA1 DIMMB2 DIMMB2 DIMMB2 DIMMB1 Внимание! Всегда устанавливайте модуль памяти сначала в слот DIMMB2. В связи со спецификой использования ресурсов чипсета, доступный объем памяти будет немного меньше, чем объем установленный. На...
Page 189: Pci_E1~6: Слоты Расширения Pcie
PCI_E6: PCIe 3.0 x4 Рекомендации по установке нескольких видеокарт Внимание! При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Перед установкой или извлечением плат расширения...
Page 190: U2_1: Разъем U.2
U2_1: Разъем U.2 Данный разъем представляет собой U.2 интерфейсный порт. К каждому разъему можно подключить одно устройство хранения данных U.2 NVMe SSD. Видео Инструкция Смотрите видео, чтобы узнать как установить U.2 SSD. http://youtu.be/ KgFvKDxymvw Установка U.2 SSD Подключите кабель U.2 к разъему U.2 на системной...
Page 191: M2_1~3: Разъем M.2 (Ключ M)
M2_1~3: Разъем M.2 (Ключ M) Внимание! RST поддерживает только PCIe M.2 SSD с Intel ® UEFI ROM. Memory совместима с любыми Intel Optane ® ™ разъемами M.2. M2_1 Видео Инструкция Смотрите видео, чтобы узнать как M2_2 установить M.2 Shield. M2_3 https://youtu.be/b-N28ajX_C4 Установка...
Page 192: Sata1~6: Разъемы Sata 6 Гб/С
SATA1~6: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому порту можно подключить одно устройство SATA. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабели...
Page 193 Разъемы М.2 и различные возможные примеры использования 3xM.2 PCIe SSDs + 4xSATA HDDs 2xM.2 PCIe SSDs + 1x U.2 SSD + 4xSATA HDDs PCIe PCIe PCIe PCIe PCIe U2_1 2xM.2 PCIe SSDs + 6xSATA HDDs 2xM.2 SATA SSDs + 1xM.2 PCIe SSD+ 3xSATA HDDs PCIe SATA...
Page 194: Cpu_Pwr1~2, Atx_Pwr1: Разъемы Питания
CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V...
Page 195: Jusb4~5: Разъемы Usb 2.0
Внимание! Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI SUPER CHARGER. ® JUSB1, JUSB3: Разъемы USB 3.1 Gen1 Данные разъемы предназначены для подключения портов USB 3.1 Gen1 на...
Page 196: Jusb2: Разъем Usb 3.1 Gen2 Type-C
Порт для зарядки устройств Разъем JUSB3 является портом для зарядки устройств и обеспечивает высокий зарядный ток при подключении USB устройства, например смартфона. Порт для зарядки имеет независимое от материнской платы аппаратное управление, и позволяет производить зарядку в ждущем, спящем режиме и даже при выключенном компьютере. Для нормального функционирования...
Page 197: Jfp1, Jfp2: Разъемы Передней Панели
JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer +...
Page 198: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Разъемы Вентиляторов
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения.
Page 199: Jci1: Разъем Датчика Открытия Корпуса
JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по событию (По умолчанию) открытия корпуса Использование датчика открытия корпуса Подключите подключите датчик открытия корпуса к разъему JCI1. Закройте крышку корпуса. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Установите...
Page 200: Jled1: Разъем Rgb Led
JLED1: Разъем RGB LED Данный разъем предназначен для подключения светодиодных лент 5050 RGB. +12V 5050 LED лента Удлинительный кабель JLED1 Видео Инструкция Смотрите видео, чтобы узнать как установить светодиодных лент 5050 RGB к разъему RGB LED. https://youtu.be/CqNHyADzd2Q Внимание! Данный коннектор поддерживает подключение 5050 RGB многоцветных светодиодных...
Page 201: Power1, Reset1: Кнопка Питания, Кнопка Перезагрузки
POWER1, RESET1: Кнопка питания, Кнопка перезагрузки Кнопка питания/ перезагрузки позволяет вам включить/ перезагрузить компьютер. POWER1 RESET1 (Кнопка питания) (Кнопка перезагрузки) JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки...
Page 202: Oc1: Кнопка Game Boost
OC1: Кнопка GAME BOOST Эта кнопка позволяет вручную выбрать уровень разгона процессора Intel X-SKU, начиная с уровня 0 (по умолчанию) до уровня 11 (экстремальный). Напряжение и частота процессора будет регулироваться автоматически после включения компьютера. Кнопка Instant OC Кнопка GAME BOOST Использование...
Page 203: Oc_Rt1: Разъем Oc Retry
значениям по умолчанию. Внимание! Вы также можете управлять функцией GAME BOOST через настройки BIOS или при помощи утилиты MSI COMMAND CENTER. Для того, чтобы оптимизировать производительность и улучшить стабильность системы, при активации функции GAME BOOST, пожалуйста, оставьте настройки в меню BIOS > OC без изменения.
Page 204: Jslow1: Джампер Режима Медленной Загрузки
JSLOW1: Джампер режима медленной загрузки Данный переключатель используется в случае применения систем охлаждения LN2, что в свою очередь позволяет создать экстремальные условия для оверклокинга. Это позволяет загружаться при стабильной частоте процессора и предотвращает сбои в работе. Вы можете подключить кнопку к этому джамперу и нажать ее для включения режима медленной загрузки.
Page 205: Встроенные Индикаторы
Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния основных компонентов в процессе загрузки. При возникновении ошибки, соответствующий светодиод продолжает гореть до устранения проблемы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена.
Page 206: Индикаторы Вентикатора
Индикаторы вентикатора Эти индикаторы показывают режим управления вентилятором. PUMP_FAN1 LED Режим управления Цвет LED вентилятором CPU_FAN1 LED Красный Режим PWM Зеленый Режим DC Индикатор BIOS FLASHBACK+ Индикатор BIOS FLASHBACK+ показывает BIOS flash в процессе. Индикатор BIOS FLASHBACK+ Индикаторы GAME BOOST Эти...
Page 207: Индикаторы Слота Pcie X16
Индикаторы слота PCIe x16 Данные LED светодиоды показывают режим работы слотов PCIe x16. Режим работы слота Цвет LED PCIe Красный Белый x8, x4, x1 PCI_E1 LED PCI_E4 LED PCI_E6 LED Индикатор отладочных кодов Индикатор отладочных кодов отображает фазы процесса самотестирования POST, а...
Page 208: Таблица Отладочных Кодов
Таблица отладочных кодов Прогресс-коды SEC Инициализация памяти. Конфигурирование памяти Питание включено. Определение Инициализация памяти (другое) типа сброса (soft/hard) Память установлена Инициализация AP перед загрузкой микрокода Запущена инициализация CPU post- Инициализация System Agent перед memory загрузкой микрокода Инициализация CPU post-memory. Инициализация Кэша Инициализация...
Page 209 Микрокод процессора не найден Запущена инициализация USB либо обновление микрокода не выполнено USB Reset Внутренняя ошибка процессора USB Detect Сброс PPI не доступен USB Enable Зарезервировано для будущих кодов Зарезервировано для будущего 9E -9F использования кодами AMI 5C - 5F Запущена...
Page 210 Коды ошибок восстановления Не найдены консольные устройства вывода Восстановление PPI не доступено Не найдены консольные устройства Капсула восстановления не найдена ввода Неверная капсула восстановления Неверный пароль Ошибка загрузки Boot Option (ошибка FB - FF Reserved for future AMI error codes загрузки...
Page 211: Настройка Bios
Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS и выберите ОК. Система перезагрузится и автоматически войдет в...
Page 212: Сброс Bios
обратитесь к разделу Кнопка/ Джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS в флэш-диске USB. Обновление BIOS: Нажмите...
Page 213 Обновление BIOS при помощи BIOS FLASHBACK+ Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы и переименуйте файл BIOS в MSI.ROM. Затем сохраните файл MSI.ROM в корневую папку флэш-диска USB. Внимание! Перед использованием функции BIOS FLASHBACK+ убедитесь, что USB флэш- диск...
Page 214: Режим Ez
Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Переключатель Скриншот Переключатель XMP режимов...
Page 215 устанавливаемые M.2 SSD накопители должны быть одной модели и типа. В процессе установки Windows может потребоваться драйвер RAID. Вы можете найти драйвер на диске MSI с драйверами из комплекта поставки. Вы также можете использовать MSI SMART TOOL для создания установочного ска Windows 7/ 8.1/ 10, который...
Page 216: Режим Разгона
Режим разгона Нажмите переключатель режимов установки или функциональную клавишу F7 для переключения между режимами EZ и разгона в настройках BIOS. Переключатель Скриншот режимов установки Переключатель XMP Поиск Язык Информация о системе Переключатель Приоритет GAME BOOST загрузочных устройств Выбор меню Выбор меню BIOS BIOS Экран...
Page 217: Меню Oc
Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для «разгона» системы. Внимание! Разгонять ПК вручную рекомендуется только опытным пользователям. Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования. Неопытным пользователям рекомендуется использовать функцию GAME BOOST.
Page 218 Ring Ratio [Auto] Установка множителя кольцевой шины. Диапазон допустимых значений зависит от установленного процессора. Adjusted Ring Frequency Показывает измененную частоту шины Ring. Это значение нельзя изменять. GT Ratio [Auto] Установка множителя для интегрированной графики. Диапазон допустимых значений зависит от установленного процессора. Adjusted GT Frequency Показывает...
Page 219 Clockgen Features Нажмите Enter для входа в подменю. Устанавливает параметры тактового генератора. fDynamic Frequency Control [Disabled] Функция позволяет динамически изменять базовую частоту процессора с определенным шагом в соответствии с его загрузкой. Этот пункт недоступен при включении функции Dynamic Frequency Search. fDFC Baseline (MHz) [Auto] Вручную...
Page 220 Extreme Memory Profile (X.M.P.) [Disabled] X.M.P. (Extreme Memory Profile) является технологией разгона для модулей памяти. Включите XMP или выберите профиль модуля памяти XMP для разгона. Этот пункт доступен при установке модулей памяти с поддержкой X.M.P. DRAM Reference Clock [Auto]* Установка референсной частоты DRAM. Диапазон допустимых значений зависит...
Page 221 fCPU Over Voltage Protection [Auto] Устанавливает верхнюю границу максимального напряжения для защиты процессора от повышенного напряжения. Если установлено Auto, BIOS автоматически настроит этот параметр. Чем выше значение, тем ниже степень защиты и выше вероятность выхода системы из строя. fCPU Under Voltage Protection [Auto] Устанавливает...
Page 222 fCPU GT Switching Frequency [Auto] Установка рабочей частоты PWM для стабилизации напряжения CPU GT и минимизации диапазона пульсаций. Увеличение частоты PWM приводит к более сильному нагреву MOSFET транзисторов. Перед увеличением частоты, необходимо обеспечить хорошее охлаждение транзисторов MOSFET. При установке в Auto, BIOS автоматически настроит этот параметр.
Page 223 CPU Core/ GT Voltage Mode [Auto]* Позволяет выбрать режим управления напряжениями ядра процессора/ напряжений GT. Этот параметр будет настроен автоматически с [Auto] помощью BIOS. Устанавливает адаптивное напряжение автоматически [Adaptive Mode] для оптимальной производительности системы. Позволяет устанавливать напряжения вручную. [Override Mode] Позволяет...
Page 224 CPU Features Нажмите Enter для входа в подменю. fHyper-Threading [Enabled] Технология Intel Hyper-Threading позволяет наскольким наборам регистров в процессоре исполнять инструкции одновременно. Это существенно увеличивает производительность системы. Этот пункт появляется, когда установленный процессор поддерживает изменение данного параметра. Включить технологию Intel Hyper-Threading. [Enable] Выключить...
Page 225 fAdjacent Cache Line Prefetch [Enabled] Включение или выключение предвыборки процессора (MLC Spatial prefetcher). Включение соседней предвыборки линии кэша для [Enabled] сокращения времени задержки кэша и настройки производительности для определенного приложения. Включает только запрашиваемую линию кэша. [Disabled] fCPU AES Instructions [Enabled] Включение...
Page 226 fEIST [Enabled] Включение или выключение технологии Enhanced Intel SpeedStep. Этот ® пункт появляется, если OC Explore Mode установлено в Normal. Включение EIST для регулировки напряжения и частоты [Enabled] ядра процессора. Этот пункт может снизить среднее энергопотребление и тепловыделение. Выключение EIST. [Disabled] fIntel Turbo Boost [Enabled] Включение...
Page 227: Описание Программного Обеспечения
Описание программного обеспечения Cкачайте и обновите последние утилиты и драйвера с сайта: www.msi.com. Установка Windows 7/ 8.1/ 10 ® Включите компьютер. Вставьте диск Windows 7/ 8.1/ 10 в привод для оптическ их дисков. ® Примечание: Из-за ограничений, накладываемых установщиком 7, USB оптические приводы и флеш накопители не...
Page 228: Установка Утилит
Установка утилит Перед установкой утилиты необходимо выполнить установку драйверов. Вставьте диск с драйверами MSI Driver Disc в привод для оптических ® дисков. Автоматически отобразится окно установщика. Нажмите вкладку Utilities. Выберите необходимые для установки утилиты. Нажмите кнопку Install. Начнется установка программного обеспечения. После ее завершения...
Page 229 EU REACH Regulation (Regulation EC No. 1907/2006 of the European Parliament and the This device complies with part 15 of the FCC Rules. Council), MSI provides the information of chemical Operation is subject to the following two conditions: substances in products at: (1) This device may not cause harmful interference, and http://www.msi.com/html/popup/csr/evmtprtt_pcm.
Page 230 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
Page 231 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
Page 232 Alternatively, please try the following help resources for further guidance. y Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com y Register your product at: http://register.msi.com...
