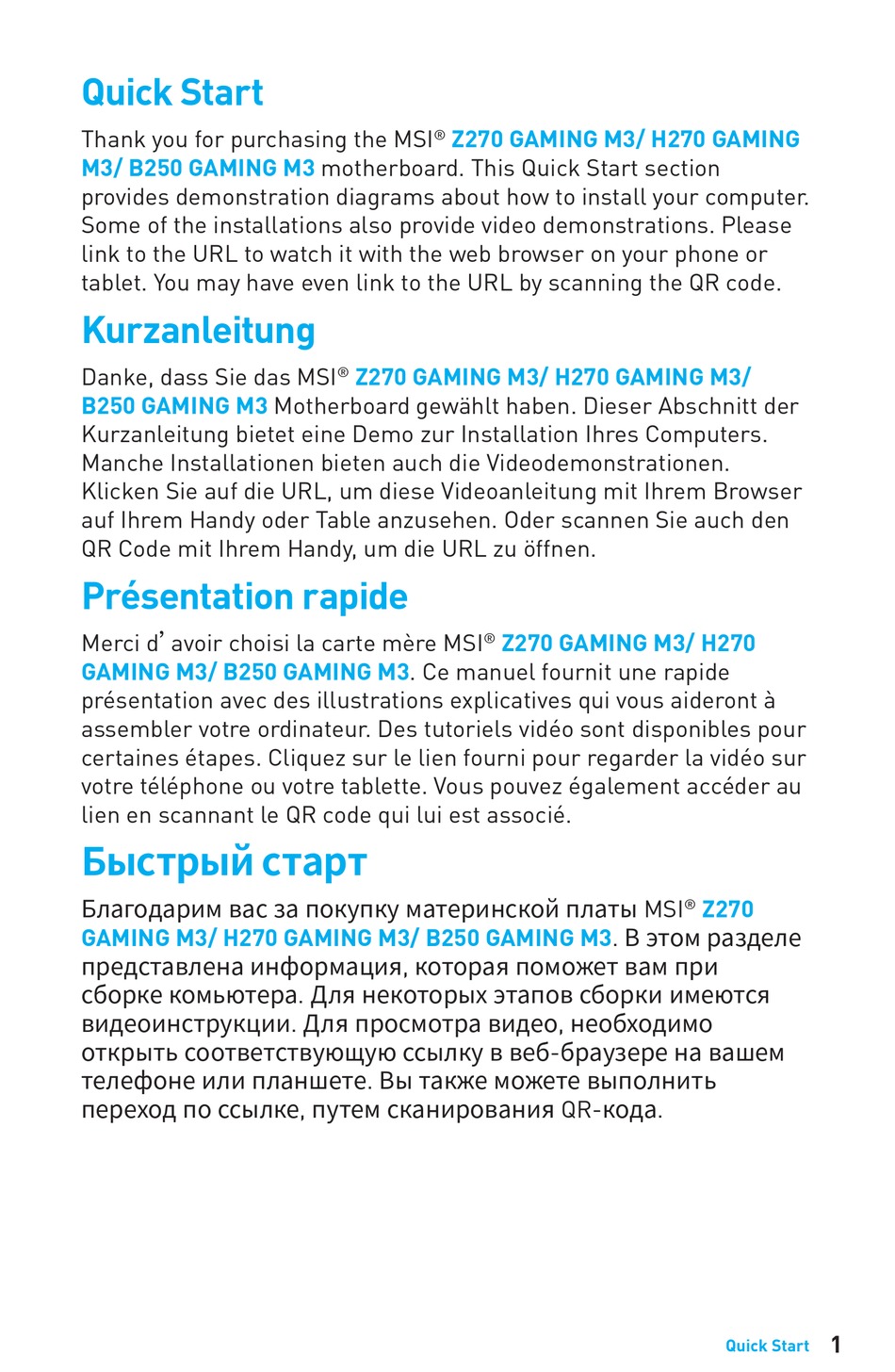

Quick Start

Thank you for purchasing the MSI
Z270 GAMING M3/ H270 GAMING
®
M3/ B250 GAMING M3
motherboard. This Quick Start section
provides demonstration diagrams about how to install your computer.
Some of the installations also provide video demonstrations. Please
link to the URL to watch it with the web browser on your phone or
tablet. You may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
Z270 GAMING M3/ H270 GAMING M3/
®
B250 GAMING M3
Motherboard gewählt haben. Dieser Abschnitt der
Kurzanleitung bietet eine Demo zur Installation Ihres Computers.
Manche Installationen bieten auch die Videodemonstrationen.
Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser
auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den
QR Code mit Ihrem Handy, um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
Z270 GAMING M3/ H270
®
GAMING M3/ B250 GAMING
M3. Ce manuel fournit une rapide
présentation avec des illustrations explicatives qui vous aideront à
assembler votre ordinateur. Des tutoriels vidéo sont disponibles pour
certaines étapes. Cliquez sur le lien fourni pour regarder la vidéo sur
votre téléphone ou votre tablette. Vous pouvez également accéder au
lien en scannant le QR code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
Z270
®
M3. В этом разделе
GAMING M3/ H270 GAMING M3/ B250 GAMING
представлена информация, которая поможет вам при
сборке комьютера. Для некоторых этапов сборки имеются
видеоинструкции. Для просмотра видео, необходимо
открыть соответствующую ссылку в веб-браузере на вашем
телефоне или планшете. Вы также можете выполнить
переход по ссылке, путем сканирования QR-кода.
1
Quick Start

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z270 GAMING M3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for MSI Z270 GAMING M3

  • Page 1: Quick Start

    Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI Z270 GAMING M3/ H270 ® GAMING M3/ B250 GAMING M3.
  • Page 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора https://youtu.be/4ce91YC3Oww Quick Start...
  • Page 3 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 http://youtu.be/T03aDrJPyQs DIMMB2 DIMMB2 DIMMB1 DIMMA2 DIMMA2 DIMMA2 DIMMA1 Quick Start...
  • Page 4 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели http://youtu.be/DPELIdVNZUI HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch JFP1 Reserved No Pin JFP1...
  • Page 5 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы Quick Start...
  • Page 6 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA http://youtu.be/RZsMpqxythc Quick Start...
  • Page 7 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты http://youtu.be/mG0GZpr9w_A Quick Start...
  • Page 8 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств The picture is for reference only. Quick Start...
  • Page 9 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’ alimentation/ Подключение разъемов питания http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 Quick Start...
  • Page 10 Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Page 11: Table Of Contents

    Contents Safety Information ....................3 Specifications ......................4 Specification Comparison Table ................9 Rear I/O Panel ..................... 10 LAN Port LED Status Table................... 10 Audio Ports Configuration ..................10 Realtek HD Audio Manager .................. 11 Overview of Components ..................13 CPU Socket ......................
  • Page 12 OC Menu........................ 33 Software Description ................... 39 Installing Windows 7/ 8.1/ 10................39 ® Installing Drivers ....................39 Installing Utilities ....................39 Contents...
  • Page 13: Safety Information

    Safety Information The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start. Hold the motherboard by the edges to avoid touching sensitive components.
  • Page 14: Specifications

    Dual channel memory architecture ® Supports Intel Extreme Memory Profile (XMP) * Please refer www.msi.com for more information on compatible memory. 2x PCIe 3.0 x16 slots (supports x16/x4 mode)* 4x PCIe 3.0 x1 slots Expansion Slots * The PCI_E4 slot will be unavailable when an M.2 SSD module has been installed in the M.2_2 slot.
  • Page 15 Continued from previous page Intel Z270/ H270/ B250 Chipset ® 6x SATA 6Gb/s ports* 2x M.2 slots (Key M) Support up to PCIe 3.0 x4 and SATA 6Gb/s ƒ Support PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host ƒ...
  • Page 16 Continued from previous page 1x PS/2 keyboard/ mouse combo port 2x USB 2.0 Type-A ports 1x DVI-D port 1x USB 3.1 Gen2 Type-A port 1x USB 3.1 Gen2 Type-C port Back Panel Connectors 4x/ 2x USB 3.1 Gen1 Type-A ports (optional) 1x HDMI port ™...
  • Page 17 ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Multi-language Drivers COMMAND CENTER LIVE UPDATE 6 FAST BOOT Software SUPER CHARGER GAMING APP RAMDISK X-BOOST MSI SMART TOOL Killer Network Manager Nahimic Audio XSplit Gamecaster V2 Intel Extreme Tuning Utility ® Norton Internet Security Solution ™ Google Chrome ,Google Toolbar, Google Drive ™...
  • Page 18 Smart Fan Control Mystic Light Extension (RGB) Mystic light SYNC PCI-E Steel Armor M.2 Steel Armor Golden Plated USB with type A+C (Z270 GAMING M3) Special Features VR Cover (Z270 GAMING M3) Multi GPU – CrossFire Technology DDR4 Boost GAME Boost (Z270 GAMING M3)
  • Page 19: Specification Comparison Table

    Specification Comparison Table Z270 GAMING M3 H270 GAMING M3 B250 GAMING M3 Chipest Z270 H270 B250 3800(OC), 3600(OC), 7th Gen processors 3200(OC), support DDR4 3000(OC), 2400, 2133 2400, 2133 frequency (MHz) 2800(OC), 2600(OC), 2400, 2133 3600(OC), 3200(OC), 6th Gen processors...
  • Page 20: Rear I/O Panel

    Rear I/O Panel USB 3.1 Gen1 (Z270 GAMING M3/ H270 GAMING M3) Audio Ports PS/2 USB 3.1 Gen2 DVI-D Optical S/PDIF-Out USB 2.0 USB 3.1 Gen2 USB 3.1 Gen1 Type-C LAN Port LED Status Table Link/ Activity LED Speed LED...
  • Page 21: Realtek Hd Audio Manager

    Realtek HD Audio Manager After installing the Realtek HD Audio driver, the Realtek HD Audio Manager icon will appear in the system tray. Double click on the icon to launch. Device Selection Advanced Settings Jack Status Application Enhancement Main Volume Connector Strings Profiles...
  • Page 22 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
  • Page 23: Overview Of Components

    Overview of Components DIMMA1 SYS_FAN1 DIMMA2 CPU_FAN1 CPU_PWR1 DIMMB1 DIMMB2 CPU Socket PUMP_FAN1 SYS_FAN4 ATX_PWR1 M2_1 JBAT1 PCI_E1 JUSB4 PCI_E2 PCI_E3 SATA▼1▲2 PCI_E4 SATA▼3▲4 M2_2 PCI_E5 SATA▼5▲6 PCI_E6 JCI1 JAUD1 JFP2 JFP1 JCOM1 JLED1 JUSB3 SYS_FAN3 JUSB2 JUSB1 SYS_FAN2 JTPM1 Overview of Components...
  • Page 24: Cpu Socket

    Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
  • Page 25: Dimm Slots

    DIMM Slots DIMMA1 DIMMB1 Channel A Channel B DIMMA2 DIMMB2 Memory module installation recommendation DIMMB2 DIMMB2 DIMMB1 DIMMA2 DIMMA2 DIMMA2 DIMMA1 Important Always insert memory modules in the DIMMA2 slot first. Due to chipset resource usage, the available capacity of memory will be a little less than the amount of installed.
  • Page 26: Pci_E1~6: Pcie Expansion Slots

    The PCI_E4 slot will be unavailable when an M.2 SSD module has been installed in the M.2_2 slot. If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot.
  • Page 27: M2_1~2: M.2 Slots (Key M)

    M2_1~2: M.2 Slots (Key M) Important Intel RST only supports PCIe M.2 SSD with UEFI ROM. ® Intel Optane™ Memory Ready for all M.2 slots. ® M2_1 Video Demonstration Watch the video to learn how to use M.2 Shield. M2_2 https://youtu.be/b-N28ajX_C4 Installing M.2 module Remove the screw from the base screw.
  • Page 28: Sata1~6: Sata 6Gb/S Connectors

    SATA1~6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Important The SATA1 / SATA6 port will be unavailable when an M.2 SATA SSD module has been installed in the M.2_1/ M.2_2 slot.
  • Page 29: Jfp1, Jfp2: Front Panel Connectors

    M.2 slots with examples of various combination possibilities 2xM.2 PCIe SSDs + 6xSATA HDDs 2xM.2 SATA SSDs + 4xSATA HDDs PCIe SATA SATA PCIe 1xM.2 SATA SSD + 1xM.2 PCIe SSD + 1xM.2 PCIe SSD + 6xSATA HDDs 5xSATA HDDs SATA PCIe PCIe...
  • Page 30: Cpu_Pwr1, Atx_Pwr1: Power Connectors

    CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground...
  • Page 31: Jusb1~2: Usb 2.0 Connectors

    JUSB1~2: USB 2.0 Connectors These connectors allow you to connect USB 2.0 ports on the front panel. USB0- USB1- USB0+ USB1+ Ground Ground No Pin Important Note that the VCC and Ground pins must be connected correctly to avoid possible damage.
  • Page 32: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Fan Connectors

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. When you plug a 3-pin (Non-PWM) fan to a fan connector in PWM mode, the fan speed will always maintain at 100%, which might create a lot of noise.
  • Page 33: Jaud1: Front Audio Connector

    JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event...
  • Page 34: Jtpm1: Tpm Module Connector

    JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &...
  • Page 35: Jled1: Rgb Led Connector

    JLED1: RGB LED connector These connectors allow you to connect the 5050 RGB LED strips. +12V 5050 LED strip Extension cable JLED1 Video Demonstration Watch the video to learn how to install 5050 RGB LED strips to RGB LED connector. https://youtu.be/CqNHyADzd2Q Important This connector supports 5050 single color LED strips with the maximum power...
  • Page 36: Onboard Leds

    Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
  • Page 37: Dimm Leds

    DIMM LEDs These LED indicate the memory modules are installed. DIMM LEDs Onboard LEDs...
  • Page 38: Bios Setup

    Press Delete key, when the Press DEL key to enter Setup Menu, F11 to enter Boot Menu message appears on the screen during the boot process. Use MSI FAST BOOT application. Click on GO2BIOS button and choose OK. The system will reboot and enter BIOS setup directly.
  • Page 39: Resetting Bios

    Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: Press Del key to enter the BIOS Setup during POST.
  • Page 40: Ez Mode

    EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. XMP switch Setup Mode switch Screenshot...
  • Page 41 RAID 0 volume. During windows setup, the RAID driver may be required and you can find the RAID driver in MSI Driver Disc. You can use MSI SMART TOOL to build the Windows 7/ 8.1/ 10 installation drive ®...
  • Page 42: Advanced Mode

    Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. XMP switch Setup Mode switch Screenshot Search Language System information GAME BOOST switch Boot device priority bar BIOS menu BIOS menu selection selection...
  • Page 43 OC Menu This menu is for advanced users who want to overclock the motherboard. Important Overclocking your PC manually is only recommended for advanced users. Overclocking is not guaranteed, and if done improperly, it could void your warranty or severely damage your hardware. If you are unfamiliar with overclocking, we advise you to use GAME BOOST function for easy overclocking.
  • Page 44 CPU Ratio Mode [Dynamic Mode]* Selects the CPU Ratio operating mode. This item will appear when you set the CPU ratio manually. [Fixed Mode] Fixes the CPU ratio. [Dynamic Mode] CPU ratio will be changed dynamically according to the CPU loading.
  • Page 45 Extreme Memory Profile (X.M.P.) [Disabled] X.M.P. (Extreme Memory Profile) is the overclocking technology by memory module. Please enable XMP or select a profile of memory module for overclocking the memory. This item will be available when the memory modules that support X.M.P. is installed. DRAM Reference Clock [Auto]* Sets the DRAM reference clock.
  • Page 46 DRAM Voltages control [Auto] These options allows you to set the voltages related to memory. If set to Auto, BIOS will set these voltages automatically or you can set it manually. PCH Voltages control [Auto] (optional) These options allows you to set the voltages related to PCH. If set to Auto, BIOS will set these voltages automatically or you can set it manually.
  • Page 47 fIntel Virtualization Tech [Enabled] Enables or disables Intel Virtualization technology. [Enabled] Enables Intel Virtualization technology and allows a platform to run multiple operating systems in independent partitions. The system can function as multiple systems virtually. [Disabled] Disables this function. fIntel VT-D Tech [Disabled] Enables or disables Intel VT-D (Intel Virtualization for Directed I/O) technology.
  • Page 48 fPackage C State limit [Auto] This item allows you to select a CPU C-state level for power-saving when system is idle. The options of C-state depend on the installed CPU. This item appears when Intel C-State is enabled. fCFG Lock [Enabled] Lock or un-lock the MSR 0xE2[15], CFG lock bit.
  • Page 49: Software Description

    7/ 8.1/ 10 disc into your optical drive. ® Note: Due to chipset limitation, during the Windows 7 installation process, USB optical drives or USB flash drives are not supported. You can use MSI Smart Tool to install Windows ®...
  • Page 50 NOTE NOTE...
  • Page 51 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 Vergleichstabelle der Spezifikation ................ 9 Rückseite E/A ...................... 10 LAN Port LED Zustandstabelle ................10 Konfiguration der Audioanschlüsse ..............10 Realtek HD Audio Manager .................. 11 Übersicht der Komponenten ................13 CPU Sockel ......................14 DIMM-Steckplätze ....................
  • Page 52 OC Menü........................ 33 Softwarebeschreibung ..................40 Installation von Windows 7/ 8.1/ 10 ..............40 ® Installation von Treibern ..................40 Installation von Utilities ..................41 Inhalt...
  • Page 53: Sicherheitshinweis

    Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Page 54: Spezifikationen

    Dual-Kanal-Speicherarchitektur ® Unterstützt Intel Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. 2x PCIe 3.0 x16-Steckplätze (unterstützen x16/x4 Modus)* Erweiterung- 4x PCIe 3.0 x1-Steckplätze anschlüsse * Der PCI_E4 Steckplatz wird nicht zur Verfügung stehen, wenn Sie ein M.2 SSD Modul im M.2_2 Steckplatz installieren.
  • Page 55 Fortsetzung der vorherigen Seite Intel Z270/ H270/ B250 Chipsatz ® 6x SATA 6Gb/s Anschlüsse* 2x M.2 Steckplätze (Key M) Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s ƒ Unterstützt PCIe 3.0 x4 NVMe U.2 SSD mit Turbo U.2 ƒ Hostkarte** M2_1 Steckplatz unterstützt die 2242/ 2260 /2280/ 22110 ƒ...
  • Page 56 Fortsetzung der vorherigen Seite 1x Killer E2500 Gigabit LAN Controller ™ PS/2 Tastatur/ Maus-Combo-Anschluss x1 USB 2.0 Typ-A Anschlüsse x2 DVI-D Anschluss x1 USB 3.1 Gen2 Typ-A Anschluss x1 USB 3.1 Gen2 Typ-C Anschluss x1 Hintere Ein-/ und Ausgänge USB 3.1 Gen1 Typ-A Anschlüsse x4/ x2 (optional) HDMI Anschluss x1 ™...
  • Page 57 Software DRAGON EYE WTFast GPN* 2-Monate Premiumlizenz ƒ Multiserver-Netzwerkoptimierung ƒ Verbesserte Reduktion von Lag Spikes & ƒ Verbindungseinbrüchen * Dieses Angebot steht nur für begrenzte Zeit zur Verfügung, weitere Informationen finden Sie unter www.msi.com Fortsetzung auf der nächsten Seite Spezifikationen...
  • Page 58 Mystic light SYNC PCI-E Steel Armor M.2 Steel Armor Vergoldeter USB-Anschluss mit Typ A+C (Z270 GAMING Besondere Funktionen VR Cover (Z270 GAMING M3) Multi GPU – CrossFire Technik DDR4 Boost GAME Boost (Z270 GAMING M3) Lightning USB X-Boost Military Class 5...
  • Page 59: Vergleichstabelle Der Spezifikation

    Vergleichstabelle der Spezifikation Z270 GAMING M3 H270 GAMING M3 B250 GAMING M3 Chipsatz Z270 H270 B250 3800(OC), Intel Prozessoren 3600(OC), der 7. Generation 3200(OC), unterstützen 3000(OC), 2400, 2133 2400, 2133 DDR4 Speicher mit 2800(OC), Taktfrequenz (MHz) 2600(OC), 2400, 2133 3600(OC),...
  • Page 60: Rückseite E/A

    Rückseite E/A USB 3.1 Gen1 (Z270 GAMING M3/ H270 GAMING M3) Audioanschlüsse PS/2 USB 3.1 Gen2 DVI-D Optischer USB 2.0 S/PDIF-Ausgang USB 3.1 Gen2 USB 3.1 Gen1 Typ-C LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand...
  • Page 61: Realtek Hd Audio Manager

    Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profiles Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
  • Page 62 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
  • Page 63 Übersicht der Komponenten DIMMA1 SYS_FAN1 DIMMA2 CPU_FAN1 CPU_PWR1 DIMMB1 DIMMB2 CPU Sockel PUMP_FAN1 SYS_FAN4 ATX_PWR1 M2_1 JBAT1 PCI_E1 JUSB4 PCI_E2 PCI_E3 SATA▼1▲2 PCI_E4 SATA▼3▲4 M2_2 PCI_E5 SATA▼5▲6 PCI_E6 JCI1 JAUD1 JFP2 JFP1 JCOM1 JLED1 JUSB3 SYS_FAN3 JUSB2 JUSB1 SYS_FAN2 JTPM1 Übersicht der Komponenten...
  • Page 64: Übersicht Der Komponenten

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Page 65: Dimm-Steckplätze

    DIMM-Steckplätze DIMMA1 DIMMB1 Kanal A Kanal B DIMMA2 DIMMB2 Speichermodul-Installationsempfehlung DIMMB2 DIMMB2 DIMMB1 DIMMA2 DIMMA2 DIMMA2 DIMMA1 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Basierend auf der Intel CPU Spezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um die CPU zu schützen.
  • Page 66: Pci_E1~6: Pcie Erweiterungssteckplätze

    PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 3.0 x1 PCI_E3: PCIe 3.0 x1 PCI_E4: PCIe 3.0 x4 PCI_E5: PCIe 3.0 x1 PCI_E6: PCIe 3.0 x1 Mehrere Grafikkarten Einbauempfehlung Wichtig Der PCI_E4 Steckplatz wird nicht zur Verfügung stehen, wenn Sie ein M.2 SSD Modul im M.2_2 Steckplatz installieren.
  • Page 67: M2_1~2: M.2 Steckplätze (Key M)

    M2_1~2: M.2 Steckplätze (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ® Intel Optane Technik unterstützt alle M.2 Steckplätze. ® ™ M2_1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die M.2-Abdeckung verwenden. M2_2 https://youtu.be/b-N28ajX_C4 Installation eines M.2 Moduls Entfernen Sie die Schraube aus dem Setzen Sie die Schraube in die...
  • Page 68: Sata1~6: Sata 6Gb/S Anschlüsse

    SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 Wichtig Der SATA1 / SATA6 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein M.2 SATA SSD Modul im M2_1/ M2_2-Steckplatz installieren.
  • Page 69: Jfp1, Jfp2: Frontpanel-Anschlüsse

    M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 2xM.2 PCIe SSDs + 6xSATA HDDs 2xM.2 SATA SSDs + 4xSATA HDDs PCIe SATA SATA PCIe 1xM.2 SATA SSD + 1xM.2 PCIe SSD + 1xM.2 PCIe SSD + 6xSATA HDDs 5xSATA HDDs SATA PCIe PCIe...
  • Page 70: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
  • Page 71: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3~4: USB 3.1 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel...
  • Page 72: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Stromanschlüsse Für Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
  • Page 73: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus...
  • Page 74: Jtpm1: Tpm Anschluss

    JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &...
  • Page 75: Jled1: Rgb Led Anschluss

    JLED1: RGB LED Anschluss Mit diesen Anschlüssen können Sie den 5050 RGB-LED-Streifen anschließen. +12V 5050 LED Streifen Verlängerungskabel JLED1 Video-Demonstration In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am RGB-LED-Anschluss anschließen können.. https://youtu.be/CqNHyADzd2Q Wichtig Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/R/G/B) mit der maximalen Leistung von 3A (12V).
  • Page 76: Onboard-Leds

    Onboard-LEDs EZ Debug LED Diese LEDs zeigen den Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
  • Page 77: Dimm Leds

    DIMM LEDs Diese LEDs zeigen an, dass die Speichermodule installiert sind. DIMM LEDs Onboard-LEDs...
  • Page 78: Bios-Setup

    Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.
  • Page 79: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
  • Page 80: Ez Modus

    EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot...
  • Page 81 Steckplätze installieren müssen, um das RAID 0-Volume zu erstellen. Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden. Sie können das MSI SMART TOOL verwenden, um das Windows 7/ 8.1/ 10- ® Installationslaufwerk mit dem RAID-Treiber zu erstellen.
  • Page 82: Erweiterter Modus

    Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige GAME BOOST Schalter/ XMP Schalter/ Setup Modus Schalter/ Screenshot/...
  • Page 83 OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
  • Page 84 1/2/3/4-Core Ratio Limit [Auto]* Hier können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne einstellen. Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt. Adjusted CPU Frequency Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
  • Page 85 CPU Base Clock (MHz) Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.
  • Page 86 Memory Fast Boot [Auto]* Aktivieren oder deaktivieren Sie die die Initiierung und Prüfung des Speichers für jeden Boot. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enabled] Der Vorgang der Initierung und Prüfung des Hauptspeichers wird aus dem Archiv der ersten Initiierung imitiert um den Systemstart zu beschleunigen.
  • Page 87 MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken. fDIMM1~4 Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü...
  • Page 88 fAdjacent Cache Line Prefetch [Enabled] Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher). [Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache Latenzzeit und zur Leistungssteigerung von Applikationen. [Disabled] Aktiviert nur die angeforderten Cache-Zeilen. fCPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung.
  • Page 89 fIntel Turbo Boost [Enabled] Aktivieren oder deaktivieren Sie Intel® Turbo Boost. Diese Option gilt für Normal Mode und und wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt. [Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu erhöhen, wenn das System mehr Leistung benötigt. [Disabled] Deaktivieren Sie diese Funktion.
  • Page 90 Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 7/ 8.1/ 10 ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 8.1/ 10 Disk in das optisches Laufwerk. ®...
  • Page 91 Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint. Klicken Sie auf Utilities. Wählen Sie die Dienstprogramme, die installiert werden soll.
  • Page 92 NOTE NOTE...
  • Page 93 Table des matières Informations de sécurité ..................3 Spécifications ......................4 Tableau comparatif des spécifications ..............9 Panneau arrière Entrée/ Sortie ................10 Tableau explicatif de l’ état de la LED du port LAN ..........10 Configuration des ports audio ................10 Realtek HD Audio Manager ..................
  • Page 94 Informations sur les logiciels................41 Installer Windows 7/ 8.1/ 10 ................41 ® Installer les pilotes ....................41 Installer les utilitaires ..................41 Table des matières...
  • Page 95: Informations De Sécurité

    Informations de sécurité Les composants dans l’ emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’...
