3.1

Schlauch-Set

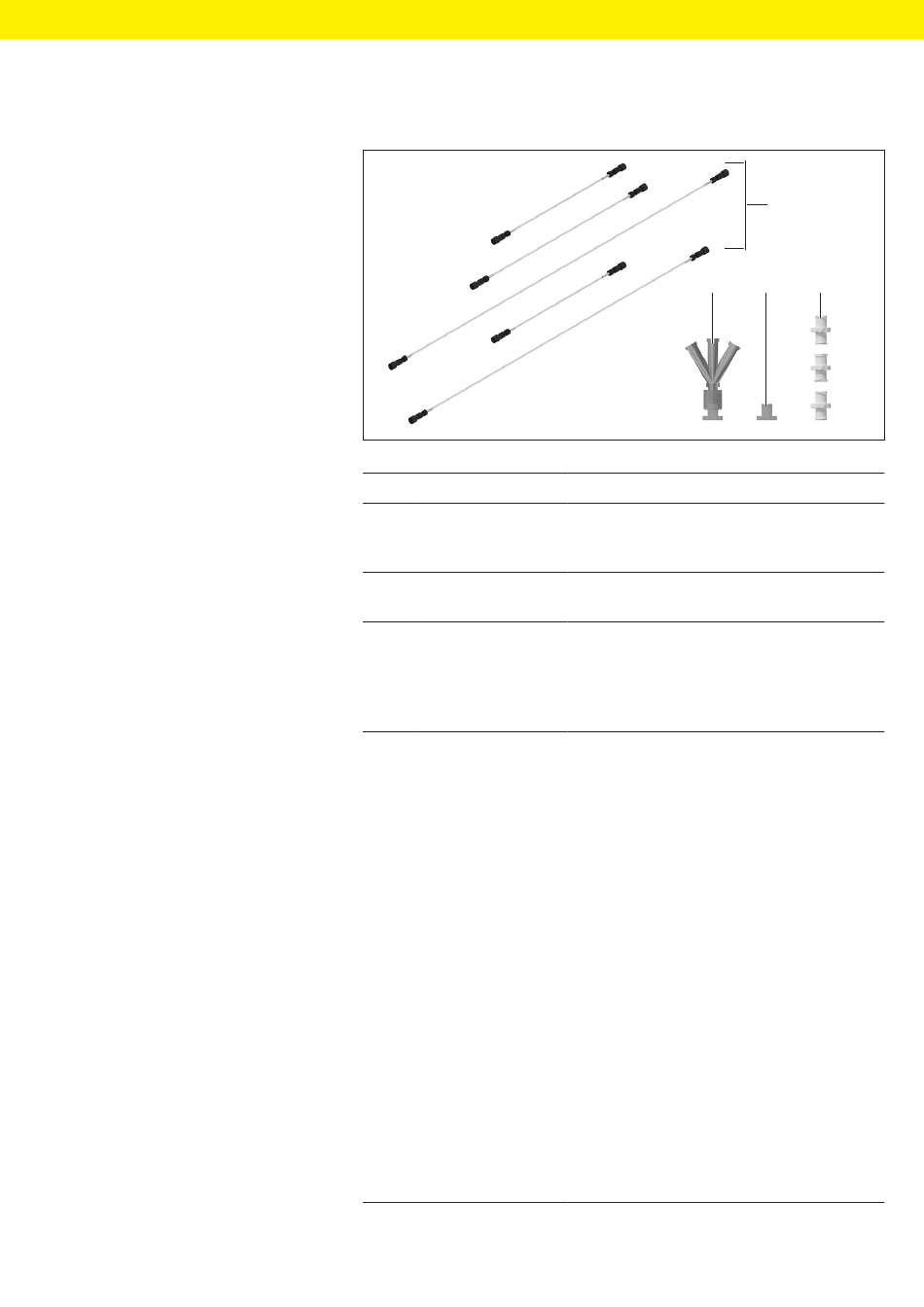

Abb. 2: Schlauch-Set Adapter
Pos . Bezeichnung
1 Luer-Lock-Kon-
nektor (weiblich/
weiblich)
2 Luer-Kappe mit
Innengewinde
3 CIP-Anschluss
4 Schlauch-Set
Übersicht über das Produkt
3
Beschreibung
Dient zum Anschließen des Schlauch-Sets an
die Anschlüsse der Filter (bei bestimmten Fil-
tern).
Dient zum Verschließen des nicht belegten
Permeat-Anschlusses bei bestimmten Filtern.
4-Wege-Luer-Lock-Anschluss, der für das
CIP-Verfahren (Clean-In-Place) nach dem
Filtrationsprozess verwendet wird. Wird mit
einer Luer-Kappe mit Innengewinde geliefert,
um den 4. Anschluss zu blockieren.
Dient der Herstellung der Verbindung zwi-
schen Filter und Schlauchschnittstellenblock;
umfasst 5 verschieden lange Schläuche für
verschiedene Filtergrößen:
— 1 x Feed-Schlauch (allgemein für alle Fil-
ter)
— 2 x Retentat-Schläuche (ein kurzer und ein
langer)
— 2 x Permeat-Schläuche (ein kurzer und ein
langer)
Details dazu, welcher Schlauch mit den ein-
zelnen Filtern zu verwenden ist, siehe Kapi-
tel „3.2 Schlauchlänge bei Filtern",
Seite 32.
Die einzelnen Schläuche sind mit „FEED",
„RET" bzw. „PERM" für den entsprechenden
Anschluss gekennzeichnet. Die Enden der
Schläuche weisen eine Klemmringverbin-
dung und einen Luer-Lock-Anschluss auf, um
die Verbindung mit dem Schlauchanschluss-
block und dem Filter herzustellen.
Installationsanleitung Ambr
®
4
2 1
CF-Adapterkit 31
