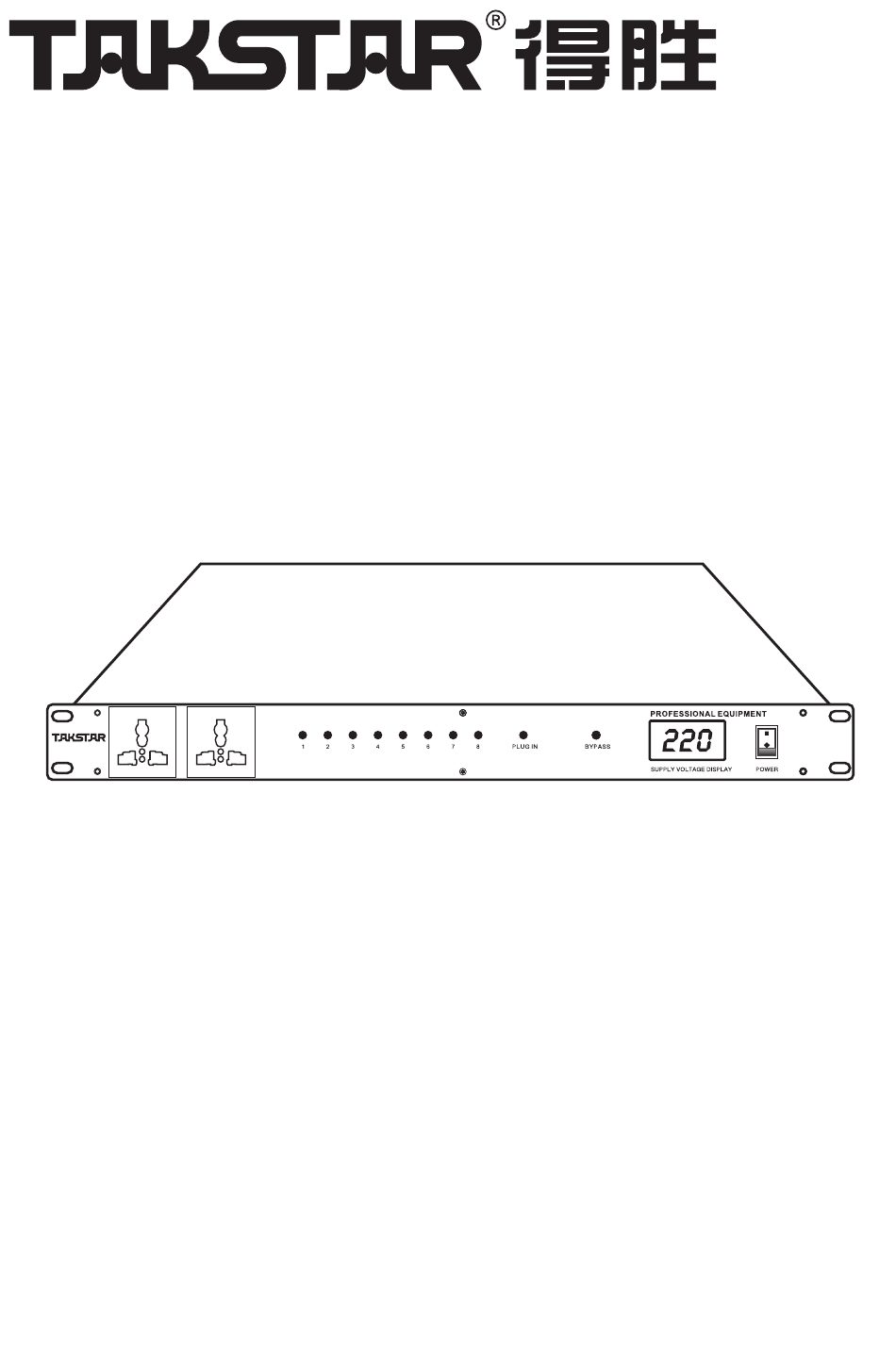

- Page 1 TP-102N TP-102N 电源时序器用户手册 User Manual Power Sequencer...
- Page 2 前言 尊敬的客户； 感谢您选择TP-102N，本产品是一台8路电源时序器，通过简单直观的操作，给专业音响系统提供稳 定的电源。使用前请您仔细阅读说明书，以便能正确的操作使用。 产品特性 ● 自带滤波功能，减少外来干扰 ● 一键急救电源,可应对各种恶劣环境 ● 通过前面板开关自动时序上电或关电 ● 8路可控通道+2路直通通道 ● 8路可控通道每路最大通过电流10A ● 每路有LED显示灯,可直观的看到每个通道的工作状态 ● 实时电压显示,可直观的看到设备所处地点的工作电压 ● 采用高品质的万用座,对接紧密,不易脱落,适应各种规格的电源插头 注意事项 为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项： 1、为确保操作安全，应确保电源线接地良好，务必将随机提供的三相电源接入线接入地线有效的标准配电 箱，确保设备的输入电源为 220V/50Hz 的交流电。 2、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，阴雨潮湿天气或 长时间不使用时，应关闭设备电源总闸。 3、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。 4、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏 程度。 5、安装、接线及更换保险丝之前，务必关掉电源总闸开关。 技术参数 • 输入电源：AC 220V/50Hz • 电源容量：总容量220V，32A； • 输入电源电缆：3×4平方毫米纯铜RVV电缆...

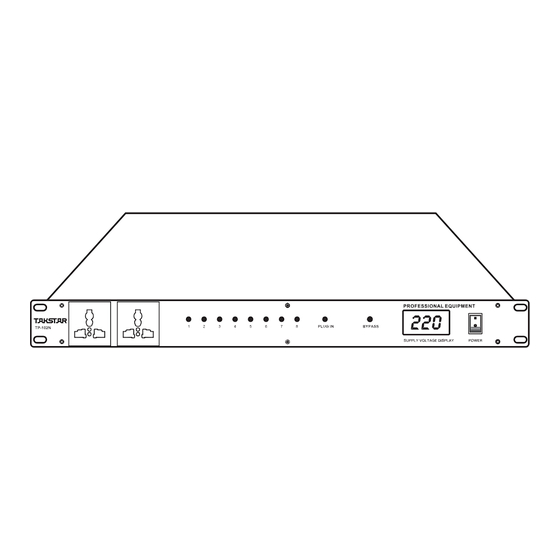

- Page 3 设备介绍 1、主机前面板示意图 ① ② ③ ④ ⑤ ⑥ ⑦ TP-102N ①安装孔 ②直通电源输出插座 ③电源输出指示灯 ④电源指示灯 ⑤直通键开关(通断所有通道的输出) ⑥输出电压 ⑦电源开关 2、主机后面板示意图 ⑧ ⑨ ⑧输入电压接线端子 ⑨时序电源输出插座 3、220V 总市电接入法 棕色接220V火线 蓝色接220V零线 黄/绿双色接地线 特别注意：供电线路必须满足220V/32A， 电源线接入漏电开关使用，请勿直接接10A或16A插头； 适用场合 适用于会议室及多功能厅、KTV酒吧、工程安装与户外演出等专业场合 标准配置 TP-102N电源时序器 1台 用户手册 1本...
- Page 4 Preface Dear customer, Thank you for purchasing TP-102N power sequencer. It features easy operation to provide reliable power supply for professional audio system. Please read the user manual carefully before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer.
- Page 5 Note: the power supply must be 220V/32A. The power cord connects with the leakage protection switch for operation and do not connect with 10A or 16A directly. Application Suitable for conference room, multifunction hall, KTV, bar, project installation, outdoor performance Product Content TP-102N power sequencer User manual...
- Page 6 安全警示 为避免电击、过高温度、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失，使 用本产品前，请仔细阅读并遵守以下事项： 1.使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小，不要在超过产品功率及大音 量下长时间使用，以免造成产品异常和耳朵听力损伤； 2.使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插头，然后将产品送经销商检 修； 3.若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要为非充电电池充电； 4.废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造成安全隐患或影响环境； 5.本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近裸露火源、 碰到液体物质、雨淋、产品进水、过度碰撞、抛掷、振动本机及覆盖通风孔，以免损坏其功能； 6.若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足导致产品发生跌落危险； 7.使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机，以免导致意外事故； 8.请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进处理； 9.只能使用本机附送或同规格的电源适配器。若产品无附送电源适配器时，可在5000米以下高度及热带和寒 冷气候条件下正常使用；若产品有附送电源适配器时，适用海拔及气候条件由适配器决定，使用前请阅读并 理解适配器上的图标含义。示例如下： 仅适用于非热带 仅适用于海拔2000 气候条件下使用 米以下地区使用 2000 m...
- Page 8 地址：广东省惠州市博罗县龙溪街道富康一路2号...
