Summary of Contents for Algam Lighting SPIDER TRI 912

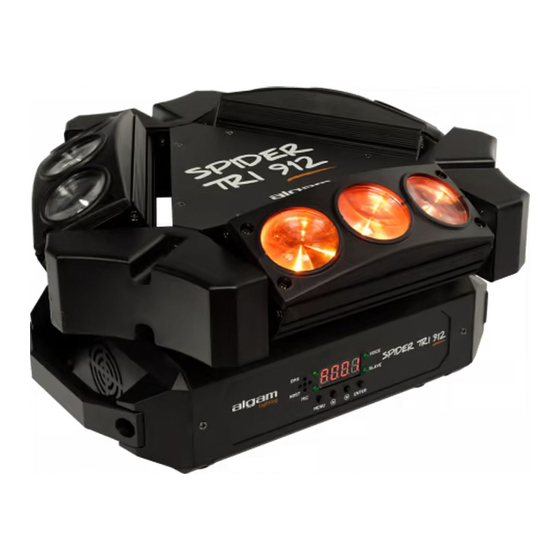

- Page 1 SPIDER TRI 912 EFFET LED ROTATIF 9X12W RGBW 9X12W RGBW LED ROTATING BEAM MOVING HEAD ROTIERENDER LED-EFFEKT 9X12W RGBW EFECTO LED ROTATIVO 9X12W RGBW...
-
Page 3: Table Of Contents
CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN... -
Page 4: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure. -
Page 5: Utilisation
• Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation. -
Page 6: Mise En Service
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par... -
Page 7: Menu Et Commandes
Connecteur 3 broches mâle - DMX IN DMX OUT Connecteur 3 broches femelle - DMX OUT Connecteur d’alimentation OUT Sortie d’alimentation électrique pour un autre appareil SPIDER TRI 912 Allumé lors du fonctionnement en mode DMX Afficheur LED Affiche les menus et fonctions Allumé... - Page 8 MENU ET COMMANDES FONCTION DESCRIPTION MENU Sélection des modes et retour au menu précédent Incrémente la valeur et navigation dans les menus Décrémente la valeur et navigation dans les menus ENTER Validation des commandes MENU AFFICHEUR FONCTION Addr A001-A512 Paramétrage de l'adresse DMX 16CH Réglage sur 16 canaux CHnd...
-
Page 9: Protocoles Dmx
PROTOCOLES DMX 16 CANAUX CANAL VALEUR DESCRIPTION 0-255 Déplacement du moteur PAN Sans fonction 6-127 Rotation infinie du PAN vers l'avant 128-255 Rotation infinie du PAN en sens inverse 0-255 Moteur TILT n°1 en marche 0-255 Moteur TILT n°2 en marche 0-255 Moteur TILT n°3 en marche 0-255... - Page 10 PROTOCOLES DMX 24 CANAUX CANAL VALEUR DESCRIPTION 0-255 Déplacement du moteur PAN Sans fonction 6-127 Rotation infinie du PAN vers l'avant 128-255 Rotation infinie du PAN en sens inverse 0-255 Moteur TILT n°1 en marche 0-255 Moteur TILT n°2 en marche 0-255 Moteur TILT n°3 en marche 0-255...
- Page 11 PROTOCOLES DMX 48 CANAUX CANAL VALEUR DESCRIPTION 0-255 Déplacement du moteur PAN Sans fonction 6-127 Rotation infinie du PAN vers l'avant 128-255 Rotation infinie du PAN en sens inverse 0-255 Moteur TILT n°1 en marche 0-255 Moteur TILT n°2 en marche 0-255 Moteur TILT n°3 en marche 0-255...
-
Page 12: Caractéristiques Techniques
Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux di- rectives européennes suivantes : LVD Directive 2014/35/EU :... - Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...
-
Page 14: Safety Instructions
Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. -
Page 15: Usage
• Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet. -
Page 16: Product Installation
PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that de- vice can be controlled individually. CABLE SPEC. -
Page 17: Operation Instructions
OPERATION INSTRUCTIONS FUNCTION DESCRIPTION Power IN Power input socket, built-in protective tube and spare tube DMX IN 3PIN male XLR interface for FMX communication DMX OUT 3PIN female XLR interface for FMX communication Power OUT Power output connect with next light On if DMX mode active LED display For menus and functions setting... -
Page 18: Menu Operating Instructions
MENU OPERATING INSTRUCTION FUNCTION DESCRIPTION To go forward in the selected functions MENU or go back the last layer menu To go forward in the selected functions or increase parameter To go backward in the selected functions or reduce parameters ENTER To go into the next layer menu MENU... -
Page 19: Dmx Protocol
DMX PROTOCOL 16 CHANNEL CHANNEL VALUE DESCRIPTION 0-255 X axis Running No function 6-127 X axis infinite forward rotation 128-255 X axis infinite reverse rotation 0-255 Y1 motor running 0-255 Y2 motor running 0-255 Y3 motor running 0-255 Motor speed adjustment 0-255 LED total dimming No function... - Page 20 DMX PROTOCOL 24 CHANNEL CHANNEL VALUE DESCRIPTION 0-255 X axis Running No function 6-127 X axis infinite forward rotation 128-255 X axis infinite reverse rotation 0-255 Y1 motor running 0-255 Y2 motor running 0-255 Y3 motor running 0-255 Motor speed adjustment 0-255 LED total dimming No function...
- Page 21 DMX PROTOCOL 48 CHANNEL CHANNEL VALUE DESCRIPTION 0-255 X axis Running No function 6-127 X axis infinite forward rotation 128-255 X axis infinite reverse rotation 0-255 Y1 motor running 0-255 Y2 motor running 0-255 Y3 motor running 0-255 Motor speed adjustment 0-255 LED total dimming No function...
-
Page 22: Specifications
When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:... - Page 23 SICHERHEITSHINWEISE ..................INSTALLATION BENUTZUNG WARTUNG / SERVICE...
-
Page 24: Sicherheitshinweise
Vielen Dank, dass Sie sich für eines unserer Algam Lighting Produkte entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um Gefahren oder Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. -
Page 25: Benutzung
• Hinweis zur Stromtrennung: Um das Gerät von der Stromquelle zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät in einer Position platziert werden, die einen konstanten und ungehin- derten Zugang zur Steckdose ermöglicht. Auf diese Weise können Sie im Notfall sofort den Netzstecker ziehen. •... -
Page 26: Inbetriebnahme
INBETRIEBNAHME STROMVERSORGUNG Bitte verwenden Sie das mitgelieferte Netzteil und beachten Sie, dass die Spannung und Frequenz des Net- zanschlusses mit der auf dem Gerät angegebenen Spannung und Frequenz übereinstimmen. Jedes Gerät sollte separat angeschlossen werden, damit es einzeln gesteuert werden kann. KABELSPEZIFIKATIONEN KABEL (EU) KABEL (US) -
Page 27: Betriebsanleitungen
Stromversorgungsanschluss EIN Stromversorgungsanschluss DMX EIN 3-poliger Stecker - DMX EINGANG DMX AUS 3-polige Buchse - DMX AUSGANG Stromversorgungsanschluss AUS Stromversorgungsausgang für ein weiteres SPIDER TRI 912 Gerät Eingeschaltet im DMX-Betriebsmodus LED-Anzeige Zeigt Menüs und Funktionen an Eingeschaltet im Musik-Betriebsmodus Sprache Mikrofon... - Page 28 BETRIEBSANLEITUNG FUNKTION BESCHREIBUNG Zum Vorwärtsgehen in den ausgewählten Funktionen MENU oder zum Zurückgehen in der letzten Menüebene Zum Vorwärtsgehen in den ausgewählten Funktionen oder zum Erhöhen von Parametern Zum Rückwärtsgehen in den ausgewählten Funktionen oder zum Verringern von Parametern ENTER Um in die nächste Menüebene zu gelangen MENÜ...
-
Page 29: Dmx-Protokoll
DMX-PROTOKOLL 16 KANÄLE KANAL WERT BESCHREIBUNG 0-255 Bewegung des PAN-Motors Ohne Funktion 6-127 Unendliche Drehung des PAN nach vorne 128-255 Unendliche Drehung des PAN rückwärts 0-255 TILT-Motor Nr. 1 läuft 0-255 TILT-Motor Nr. 2 läuft 0-255 TILT-Motor Nr. 3 läuft 0-255 Einstellung der Motorgeschwindigkeit 0-255... - Page 30 DMX-PROTOKOLL 24 KANÄLE KANAL WERT BESCHREIBUNG 0-255 Bewegung des PAN-Motors Ohne Funktion 6-127 Unendliche Drehung des PAN nach vorne 128-255 Unendliche Drehung des PAN in entgegengesetzter Richtung 0-255 TILT-Motor Nr. 1 läuft 0-255 TILT-Motor Nr. 2 läuft 0-255 TILT-Motor Nr. 3 läuft 0-255 Einstellung der Motorgeschwindigkeit 0-255...
- Page 31 DMX-PROTOKOLL 48 KANÄLE KANAL WERT BESCHREIBUNG 0-255 Bewegung des PAN-Motors Ohne Funktion 6-127 Unendliche Drehung des PAN nach vorne 128-255 Unendliche Drehung des PAN rückwärts 0-255 TILT-Motor Nr. 1 läuft 0-255 TILT-Motor Nr. 2 läuft 0-255 TILT-Motor Nr. 3 läuft 0-255 Einstellung der Motorgeschwindigkeit 0-255...
-
Page 32: Spezifikationen
Wir bitten professionelle Benutzer, sich an ihren Lieferanten zu wenden und die Bedingungen ihres Kaufvertrags zu überprüfen. Dieses Produkt von Algam Lighting entspricht den geltenden europäischen Zertifizierungen sowie den folgenden europäischen Richtlinien: LVD Directive 2014/35/EU : EMC Directive 2014/30/EU : RoHS 2 Directive 2011/65/EU Die EU-Konformitätserklärung ist auf Anfrage unter der folgenden Adresse erhältlich: contact@algam.net... - Page 33 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ........INSTALACIÓN MANTENIMIENTO/SERVICIO PUESTA EN MARCHA .
-
Page 34: Instrucciones Importantes De Seguridad
Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras referencias. -
Page 35: Uso
• Aviso sobre la desconexión de la alimentación: Para desconectar el dispositivo de la fuente de alimentación, el enchufe de alimentación debe ser desconectado del tomacorriente. Por esta razón, el aparato debe colocarse en una posición que permita un acceso constante y sin obstrucciones al tomacorriente. De esta manera, en caso de emergencia, puede des- conectar el enchufe de alimentación inmediatamente. -
Page 36: Puesta En Marcha
El dispositivo debe ser instalado por una persona calificada y ubicado fuera del alcance del público. Este dispo- sitivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo debe ser asegurada con una eslinga de seguridad. -
Page 37: Menú Y Controles
Conector macho de 3 pines - DMX IN DMX OUT Conector hembra de 3 pines - DMX OUT Conector de alimentación OUT Salida de alimentación eléctrica para otro dispositivo SPIDER TRI 912 Encendido durante el funcionamiento en modo DMX Visualizador LED Muestra los menús y funciones Encendido durante el funcionamiento en modo Musical Micrófono... - Page 38 MENÚ Y CONTROLES FUNCIÓN DESCRIPCIÓN MENU Selección de modos y retorno al menú anterior Incrementa el valor y navegación en los menús Decrementa el valor y navegación en los menús ENTER Validación de comandos MENU PANTALLA FUNCIÓN Addr A001-A512 Configuración de la dirección DMX 16CH Ajuste a 16 canales CHnd...
-
Page 39: Protocolos Dmx
PROTÓCOLOS DMX 16 CANALES CANAL VALOR FUNCIÓN 0-255 Déplacement du moteur PAN Sans fonction 6-127 Rotation infinie du PAN vers l'avant 128-255 Rotation infinie du PAN en sens inverse 0-255 Moteur TILT n°1 en marche 0-255 Moteur TILT n°2 en marche 0-255 Moteur TILT n°3 en marche 0-255... - Page 40 PROTÓCOLOS DMX 24 CANALES CANAL VALOR FUNCIÓN 0-255 Configuración de la dirección DMX Ajuste a 16 canales 6-127 Ajuste a 24 canales 128-255 Ajuste a 48 canales 0-255 Modo automático 0-255 Modo musical 0-255 Modo DMX 0-255 Modo esclavo 0-255 Efecto 0 (recomendado) Efecto 1 10-249...
- Page 41 PROTÓCOLOS DMX 48 CANALES CANAL VALOR FUNCIÓN 0-255 Movimiento del motor PAN Sin función 6-127 Rotación infinita del PAN hacia adelante 128-255 Rotación infinita del PAN en sentido inverso 0-255 Motor TILT n.º 1 en funcionamiento 0-255 Motor TILT n.º 2 en funcionamiento 0-255 Motor TILT n.º...
-
Page 42: Especificaciones Técnicas
También invitamos a los usuarios profesionales a ponerse en contacto con su proveedor y verificar los términos y condiciones de su contrato de compra. Este producto de Algam Lighting cumple con las certificaciones europeas vigentes, así como con las siguientes directivas europeas:... - Page 43 P.43...
- Page 44 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. All rights reserved. No part of this manual may be reproduced, in any form or by any means, without the prior written permission of ALGAM.
