Algam Lighting STAGEBAR-II User Manual

Light stand rgb led projector set
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

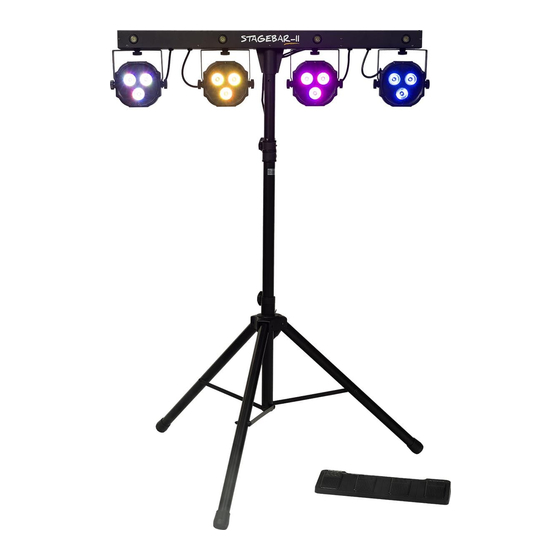

STAGEBAR-II
PACK LUMIERE SUR PIED 4 PAR LED RGB
LIGHT STAND RGB LED PROJECTOR SET
FR-EN
Le manuel d'utilisation est également disponible en Espagnol et Néerlandais,
01
merci d' e nvoyer votre demande à : contact@algam.net
ES - NL user manuals also available, please contact: contact@algam.net

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STAGEBAR-II and is the answer not in the manual?

Questions and answers

Related Manuals for Algam Lighting STAGEBAR-II

Summary of Contents for Algam Lighting STAGEBAR-II

  • Page 1 STAGEBAR-II PACK LUMIERE SUR PIED 4 PAR LED RGB LIGHT STAND RGB LED PROJECTOR SET FR-EN Le manuel d'utilisation est également disponible en Espagnol et Néerlandais, merci d' e nvoyer votre demande à : contact@algam.net ES - NL user manuals also available, please contact: contact@algam.net...

  • Page 3: Table Of Contents

    CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...

  • Page 4: Consignes De Sécurité Importantes

    Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

  • Page 5: Installation

    être équipé d’un fusible ou d’un disjoncteur, et d’un dispositif de protection différentiel. • Le trépied du STAGEBAR-II doit être installé à même le sol sur une surface stable et plane.Un montage incorrect ou l'utilisation d' é quipements de fixation inadaptés peut entraîner une installation instable et dangereuse pouvant provoquer des blessures.

  • Page 6: Maintenance/Entretien

    L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par...

  • Page 7: Menu Et Commandes

    MENU ET COMMANDES STAGEBAR-II FONCTION DESCRIPTION DMX input/output Connecteur entrée/sortie DMX XLR 3 broches Alimentation OUT Pour alimenter une autre STAGE BAR Alimentation IN Entrée alimentation secteur avec fusible de protection Microphone Pour la détection audio Potentiomètre Ajuste la sensibilté du microphone...

  • Page 8: Pédalier Sans Fil

    MENU ET COMMANDES MENU AFFICHEUR FONCTION AutP : AP01-AP08 Programmes automatiques PARS LED AutF : AF01-AF10 Programmes automatiques FLASH STROBE : A 01-A 03 Programmes automatiques mixés et aléatoires S.01 - S.99 Réglage de vitesse de défilement des programmes auto SouP : SP01-SP08 Programmes automatiques PARS LED en mode musical SouF : SF01-SF10...

  • Page 9: Protocoles Dmx

    PROTOCOLES DMX 3 CANAUX CANAL VALEUR DESCRITPION 000 - 009 Blackout 010 - 050 Programmes automatiques PARS LED 051 - 090 Programmes automatiques FLASH STROBE 091 - 130 Programmes automatiques mixés et aléatoires 131 - 170 Programmes automatiques PARS LED en mode musical 171 - 210 Programmes automatiques FLASH STROBE en mode musical Programmes automatiques mixés et aléatoires en mode musical...
  • Page 10 PROTOCOLES DMX 3 CANAUX CANAL FONCTION VALEUR DESCRITPION 000 - 024 Programme FLASH STROBE 01 en mode musical 025 - 049 Programme FLASH STROBE 02 en mode musical 050 - 074 Programme FLASH STROBE 03 en mode musical Programme FLASH STROBE 04 en mode musical 075 - 099 Programmes 100 - 124...
  • Page 11 PROTOCOLES DMX 24 CANAUX CANAL VALEUR DESCRITPION 000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 255 Dimmer Général 000 - 255 Réglage de la vitesse du Flash (lent à rapide) 000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert...

  • Page 12: Caractéristiques Techniques

    Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes : RED Directive 2014/53/EU RoHS 2 Directive 2011/65/EU La DECLARATION UE DE CONFORMITE est disponible sur demande à...
  • Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...

  • Page 14: Safety Instructions

    Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.

  • Page 15: Installation

    INSTALLATION • Unpack and check carefully for transport damage before using the product. Never put a damaged product into operation. • This product must be installed with strong hooks of adequate size for the weight carried. The product must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations.

  • Page 16: Maintenance / Service

    SAFETY INSTRUCTIONS MAINTENANCE / SERVICE • Never attempt to disassemble, repair or modify the unit yourself. Otherwise, the warranty becomes void. Repairs by unqualified persons may result in damage or malfunction. Please contact the nearest authorized service center. The light source contained in this fixture should only be replaced by the manufacturer or its service agent or a person of equivalent qualification.

  • Page 17: Operation Instructions

    OPERATION INSTRUCTIONS STAGEBAR-II FUNCTION DESCRIPTION DMX input/output 3PIN male/female XLR interface, for DMX communication Power connection Power output connect with next light Power input Power input socket, built-in protective tube and spare tube Receiving the audio signal through a microphone, and positive response to the...

  • Page 18: Menu Operating Instructions

    MENU OPERATING INSTRUCTION MENU LED DISPLAY FUNCTION AutP : AP01-AP08 PAR light auto mode AutF : AF01-AF10 Flash light auto mode : A 01-A 03 Mix auto mode S.01 - S.99 Effect speed adjustement : is the slowest, is the fatest. SouP : SP01-SP08 PAR light sound mode SouF : SF01-SF10...

  • Page 19: Dmx Protocol

    DMX PROTOCOL 3 CHANNELS CHANNEL VALUE DESCRITPION 000 - 009 Blackout 010 - 050 Auto PAR show 051 - 090 Auto LED FLASH show 091 - 130 MIX auto show 131 - 170 Sound PAR show 171 - 210 Sound LED FLASH show MIX sound show 211 - 255 CHANNEL...
  • Page 20 DMX PROTOCOL 3 CHANNELS CHANNEL FUNCTION VALUE DESCRITPION 000 - 024 Sound LED 01 025 - 049 Sound LED 02 050 - 074 Sound LED 03 Sound LED 04 075 - 099 Sound 100 - 124 Sound LED 05 LED FLASH Sound LED 06 125 - 149 show...
  • Page 21 DMX PROTOCOL 24 CHANNELS CHANNEL VALUE DESCRITPION 000 - 255 Red dimmer 000 - 255 Green dimmer 000 - 255 Blue dimmer 000 - 255 Total dimmer 000 - 255 Strobe speed,from slow to fast 000 - 255 Red dimmer 000 - 255 Green dimmer 000 - 255...

  • Page 22: Specifications

    When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to fol- lowing standard and UE directives:...
  • Page 23 P.23...
  • Page 24 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...

This manual is also suitable for:
