Summary of Contents for Algam Lighting MW19x15Z

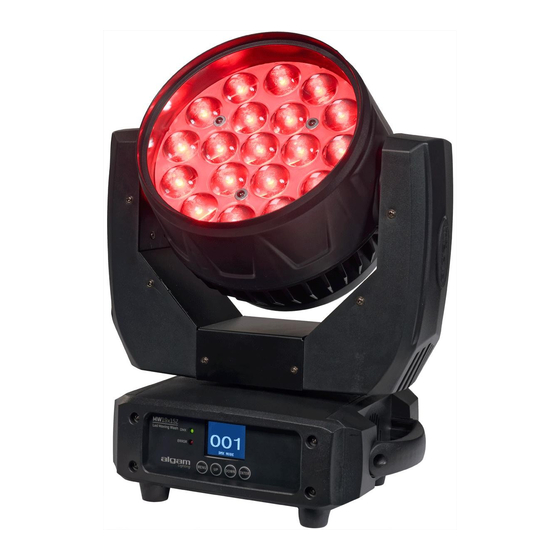

- Page 1 MW19x15Z Lyre asservie Wash 19x15W 19x15W LED Wash movinghead FR-EN Le manuel d'utilisation est également disponible en Espagnol et Néerlandais, merci d' e nvoyer votre demande à : contact@algam.net ES - NL user manuals also available, please contact: contact@algam.net...
-
Page 3: Table Of Contents
CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN... -
Page 4: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure. -
Page 5: Maintenance/Entretien
• Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation. -
Page 6: Mise En Service
MISE EN SERVICE ALIMENTATION Utilisez le cordon d’alimentation fourni dans l’ e mballage. Vérifiez que la tension secteur correspond aux infor- mations indiquées sur le produit. CONNEXION DMX La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité. DMX-OUTPUT DMX-INTPUT XLR mounting-sockets (rear view) -
Page 7: Présentation Des Panneaux Avant Et Arrière
PRÉSENTATION DES PANNEAUX AVANT ET ARRIÈRE MW19x15Z Led Moving Wash ERROR FONCTION DESCRIPTION LED témoin DMX Indique une erreur système - voir menu « SYSTEM» LED témoin d’ e rreur Indique la présence du signal DMX Affi cheur LCD Affi chage des menus... -
Page 8: Menu Et Commandes
MENU ET COMMANDES Menu 1. Settings 2. RunMode 3. Display 4. Factory Utilisez les boutons UP et DOWN pour naviguer dans ce menu principal. Appuyez sur ENTER pour valider votre sélection. OPTION DESCRIPTION DMX Addr Adresse DMX Sélection de l'adresse DMX 0-512 Encodeur YES : Correction automatique de position active Encoder... -
Page 9: Protocole Dmx - 15 Canaux
PROTOCOLE DMX - 15 CANAUX CANAL FONCTION VALEUR DESCRIPTION 000-255 Mouvement PAN 540° Pan Fine 000-255 Mouvement PAN précis Tilt 000-255 Mouvement TIL 270° Tilt Fine 000-255 Mouvement TILT précis P/T Vitesse 000-255 Vitesse mouvements PAN et TILT Zoom 000-255 Zoom 0-100% Dimmer 000-255... -
Page 10: Protocole Dmx - 23 Canaux
PROTOCOLE DMX - 23 CANAUX CANAL FONCTION VALEUR DESCRIPTION 000-255 Mouvement PAN 540° Pan Fine 000-255 Mouvement PAN précis Tilt 000-255 Mouvement TIL 270° Tilt Fine 000-255 Mouvement TILT précis P/T Vitesse 000-255 Vitesse mouvements PAN et TILT Zoom 000-255 Zoom 0-100% Dimmer 000-255... -
Page 11: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Source lumineuse 19 x LED 15W RGBW 4en1 Durée de vie moyenne 50 000 heures Dimmer ( Gradateur) 0-100% courbe linéaire 540° avec réglage auto résolution et correction de position TILT 270° avec réglage auto résolution et correction de position Angle du faisceau 6°... - Page 12 Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vi- gueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU :...
- Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...
-
Page 14: Safety Instructions
Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. -
Page 15: Maintenance / Service
• Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet. -
Page 16: Product Installation
PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connec- ting power. Every device's power should be connected separately, so that device can be controlled individually. DMX CONNECTION Connection between laser lights and DMX must use the shield cable of diameter more than 0.5mm. -
Page 17: Product Presentation
PRODUCT PRESENTATION MW19x15Z Led Moving Wash ERROR FUNCTION DESCRITPION LED error indicator Flashes to indicate that there is an error message LED DMX indicator Lights ON when the DMX signal is received LCD display Menu and function display Keyboard For menu and sub-menu navigation... -
Page 18: Menu And Controls
MENU AND CONTROLS Menu 1. Settings 2. RunMode 3. Display 4. Factory Use buttons UP and DOWN to navigate in main menu. Press ENTER to confirm your selection. OPTION DESCRIPTION DMX Addr DMX Address, 001-512 YES: the encoder (optocouper) to judge out-off-step and automatically correct position. -
Page 19: Dmx Protocol - 15 Channels
DMX PROTOCOL - 15 CHANNELS CANAL FONCTION VALEUR DESCRIPTION 000-255 Pan 540° Movement Pan Fine 000-255 Pan Fine Tilt 000-255 Tilt 270° Movement Tilt Fine 000-255 Tilt Fine P/T Speed 000-255 P/T Speed from slow to fast Zoom 000-255 Zoom from wide to narrow Dimmer 000-255 Dimmer from dark to brighter... -
Page 20: Dmx Protocol - 23 Channels
DMX PROTOCOL - 23 CHANNELS CANAL FONCTION VALEUR DESCRIPTION 000-255 Pan 540° Movement Pan Fine 000-255 Pan Fine Tilt 000-255 Tilt 270° Movement Tilt Fine 000-255 Tilt Fine P/T Speed 000-255 P/T Speed from slow to fast Zoom 000-255 Zoom from wide to narrow Dimmer 000-255 Dimmer from dark to brighter... -
Page 21: Specifications
SPECIFICATIONS Source lumineuse 19 x LED 15W RGBW 4en1 Durée de vie moyenne 50 000 heures Dimmer ( Gradateur) 0-100% courbe linéaire 540° avec réglage auto résolution et correction de position TILT 270° avec réglage auto résolution et correction de position Angle du faisceau 6°... - Page 22 When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
-
Page 23: Notes
P.23... - Page 24 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...
