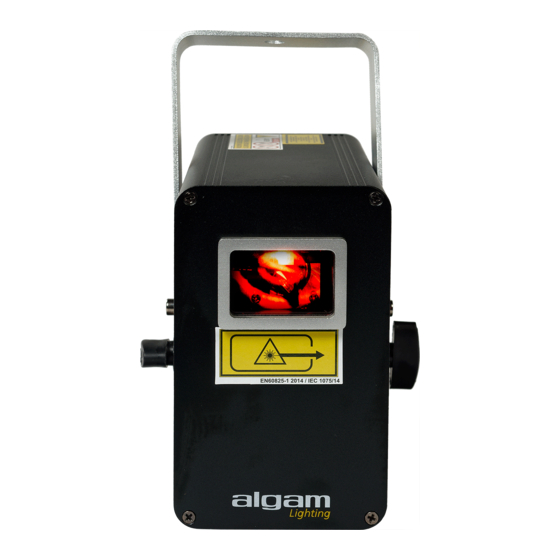

SPECTRUM330 RGY
LASER D'ANIMATION MULTICOLORE 330MW
MULTICOLOR LASER SHOW PROJECTOR
PROFESSIONALS ONLY
RÉSERVÉ AUX
PROFESSIONNELS
EN60825-1:2014
FR-EN
L'usage de cet appareil est
exclusivement réservé aux
activités professionnelles de
spectacle et d' a ffi chage.
The use of this device is
exclusively reserved for
professional activities.
Le manuel d'utilisation est également disponible en Espagnol et Néerlandais,
01
merci d' e nvoyer votre demande à : contact@algam.net
ES - NL user manuals also available, please contact: contact@algam.net
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Algam Lighting SPECTRUM 330 RGY
Summary of Contents for Algam Lighting SPECTRUM 330 RGY
- Page 1 SPECTRUM330 RGY LASER D’ANIMATION MULTICOLORE 330MW MULTICOLOR LASER SHOW PROJECTOR PROFESSIONALS ONLY RÉSERVÉ AUX PROFESSIONNELS EN60825-1:2014 FR-EN L’usage de cet appareil est exclusivement réservé aux activités professionnelles de spectacle et d’ a ffi chage. The use of this device is exclusively reserved for professional activities.
-
Page 3: Table Of Contents
CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN... -
Page 4: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure. -
Page 5: Utilisation
• Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation. -
Page 6: Informations Laser
ATTENTION ! Nous vous recommandons de lire l’ e nsemble des instructions de ce manuel avant toute utilisation de ce produit. Conserver cette notice pour consultation ultérieure. Cet appareil à LASER est conforme à la norme européenne NF EN 60825-1:2014/A11:2021. EXPLICATION DES PLAQUES INDICATRICES PRÉSENTES SUR VOTRE APPAREIL : CET APPAREIL EST DE CLASSE 3B:... - Page 7 ATTENTION ! Eviter l' e xposition aux rayons du laser, risque de brûlures. Dans ce contexte, faire également preuve d'une ex- trême prudence lors de l'utilisation d'instruments optiques à proximité de l'appareil (lunettes, appareil photo, caméra, jumelles...). Eviter toute substance ou objet inflammable dans la zone de balayement du laser. Si le laser est installé...
-
Page 8: Mise En Service
L’appareil doit être installé par une personne qualifi ée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité. -
Page 9: Connecteurs Et Commandes
CONNECTEURS ET COMMANDES EN60 LASER RADIATION - RAYONNEMENT LASER AVOID DIRECT EYE EXPOSURE EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX LASER RADIATION - RAYONNEMENT LASER CLASS 3B LASER PRODUCT AVOID DIRECT EYE EXPOSURE APPAREIL A LASER DE CLASSE 3B EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX EN60825-1 / 2014 CLASS 3B LASER PRODUCT WAVELENGTH- LONGUEURS D’ONDES 638nm,520nm... -
Page 10: Menu
MENU FONCTION DESCRIPTION Retour au menu principal Incrémente la valeur et navigation dans les menus Décrémente la valeur et navigation dans les menus ENTER Validation des commandes MENU ds12 A-100 Sélection de l’ a dresse DMX 001-512 Auto SH1/2/3 Sélection du mode automatique de SH1 à SH3 Soud SH1/2/3 Sélection du mode musical de SH1 à... -
Page 11: Protocole Dmx - 11 Canaux
PROTOCOLE DMX - 11 CANAUX CANAL VALEUR FONCTION Laser OFF 1-255 Laser ON 0-255 Sélection du graphique /effet 0-127 Sélection de l'angle de projection 128-191 Rotation dans le sens horaire de la projection 192-255 Rotation dans le sens anti-horaire de la projection 0-127 Rotation horizontale 128-255... -
Page 12: Caractéristiques Techniques
Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux di- rectives européennes suivantes : LVD Directive 2014/35/EU :... - Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...
-
Page 14: Safety Instructions
Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. -
Page 15: Usage
• Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet. -
Page 16: Laser Informations
CAUTION ! Read carefully this user manual, and follow the safety precautions listed in this manual before use and before installating this fixture. Keep this manual for future reference. This fixture is conformed and complying with european standard NF EN 60825-1:2014/A11:2021. EXPLANATION OF THE NAMEPLATES ON YOUR DEVICE : CLASS 3B LASER PRODUCT:... - Page 17 It is forbidden to use this device for any purpose other than that for which it is intended. The manufacturer and distributor are not responsible for damage caused by ALGAM LIGHTING brand lasers. The user is solely responsible for use and compliance with regulations arising from EN 60825-1:2014/A11:2021 and applicable local regulations.
-
Page 18: Product Installation
PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that de- vice can be controlled individually. DMX CONNECTION Connection between laser lights and DMX must use the shied cable of diameter more than 0.5mm. -
Page 19: Operation Instructions
OPERATION INSTRUCTIONS EN60 LASER RADIATION - RAYONNEMENT LASER AVOID DIRECT EYE EXPOSURE EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX LASER RADIATION - RAYONNEMENT LASER CLASS 3B LASER PRODUCT AVOID DIRECT EYE EXPOSURE APPAREIL A LASER DE CLASSE 3B EXPOSITION DIRECTE DANGEREUSE POUR LES YEUX EN60825-1 / 2014 CLASS 3B LASER PRODUCT WAVELENGTH- LONGUEURS D’ONDES 638nm,520nm... -
Page 20: Menu Operating Instructions
MENU FONCTION DESCRIPTION To go forward in the selected functions or go back the last layer menu To go forward in the selected functions or increase parameter To go backward in the selected functions or reduce parameters ENTER To go into the next layer menu MENU ds12 A-100... -
Page 21: Dmx Protocol - 11 Channels
DMX PROTOCOL - 11 CHANNELS CHANNEL VALUE FUNCTION Light off 1-255 Light on 0-255 Pattern selection 0-127 Rotation angle selection 128-191 Clockwise rotation speed selection 192-255 Anticlockwise rotation speed selection 0-127 Horizontal rotation position selection 128-255 Horizontal rotation speed selection 0-127 Vertical rotation position selection 128-255... -
Page 22: Specifications
When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:... - Page 23 P.23...
- Page 24 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...
