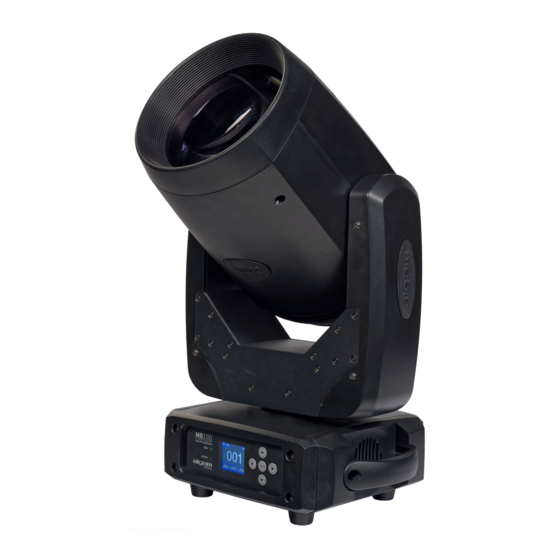

Algam Lighting MB100 User Manual

100w led beam movinghead
Hide thumbs Also See for MB100:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MB100
LYRE BEAM À LED 100W
100W LED BEAM MOVINGHEAD
FR-EN
Le manuel d'utilisation est également disponible en Espagnol et Néerlandais,
01
merci d' e nvoyer votre demande à : contact@algam.net
ES - NL user manuals also available, please contact: contact@algam.net

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MB100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Algam Lighting MB100

Summary of Contents for Algam Lighting MB100

  • Page 1 MB100 LYRE BEAM À LED 100W 100W LED BEAM MOVINGHEAD FR-EN Le manuel d'utilisation est également disponible en Espagnol et Néerlandais, merci d' e nvoyer votre demande à : contact@algam.net ES - NL user manuals also available, please contact: contact@algam.net...

  • Page 3: Table Of Contents

    CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...

  • Page 4: Consignes De Sécurité Importantes

    Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

  • Page 5: Maintenance/Entretien

    • Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation.

  • Page 6: Mise En Service

    MISE EN SERVICE ALIMENTATION Utilisez le cordon d’alimentation fourni dans l’ e mballage. Vérifiez que la tension secteur correspond aux infor- mations indiquées sur le produit. CONNEXION DMX La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité. DMX-OUTPUT DMX-INTPUT XLR mounting-sockets (rear view)

  • Page 7: Présentation Des Panneaux Avant Et Arrière

    PRÉSENTATION DES PANNEAUX AVANT ET ARRIÈRE FONCTION DESCRIPTION LED témoin DMX Indique une erreur système - voir menu « SYSTEM» LED témoin d’ e rreur Indique la présence du signal DMX Affi cheur LCD Affi chage des menus Clavier Pour la navigation dans les menus et sous-menus Interrupteur principal Mise sous/hors tension de l’...

  • Page 8: Contrôle Manuel

    MENU ET COMMANDES (suite) CONTRÔLE MANUEL Ce mode permet le contrôle manuel de chaque fonction de l’appareil. Manual Utilisez les boutons pour naviguer dans ce menu. Une flèche orange sur la gauche de l’ é cran vous indique votre position dans la liste. 1.

  • Page 9: Paramètres Système

    MENU ET COMMANDES (suite) PARAMÈTRES SYSTÈME System V T108A-LED100-A001 Reset cal Sensor Monitor System Errors Version du firmware V ( VERSION) Etalonnage PAN Etalonnage TILT Etalonnage ROUE COULEUR Etalonnage ROUE GOBO Permet d' é talonner chaque moteur ( ou fonction) et ainsi de RESET CALIBRATION Etalonnage FOCUS corriger les éventuelles erreurs de positions dues aux jeux...

  • Page 10: Protocole Dmx

    PROTOCOLE DMX CANAL FONCTION VALEUR EFFET 0-255 Rotation PAN 540° Pan Fine 0-255 Rotation precise PAN 1.2° Tilt 0-255 Rotation TILT Tilt Fine 0-255 Réglage fin de position moteur TILT Dimmer 0-255 Vitesse de rotation PAN et TILT 000-003 Strobe 004-251 Strobe Lent >...
  • Page 11 PROTOCOLE DMX (suite) CANAL FONCTION VALEUR EFFET 000-004 Ouvert 005 -009 Gobo 1 010 – 014 Gobo 2 015 – 019 Gobo 3 020 – 024 Gobo 4 025 – 029 Gobo 5 030 – 034 Gobo 6 035 – 039 Gobo 7 040 –...
  • Page 12 PROTOCOLE DMX (suite) CANAL FONCTION VALEUR EFFET 000-127 Prism 1 out Prism 1 128-255 Prism 1 in 000-127 Angle de Prism 128-190 Rotation inversée (Rapide > Lent) CH10 Prism 1 Rotation 191-192 Stop 193-255 Rotation "normale" (Lent > Rapide) 000-127 Prism 2 out CH11 Prism 2...

  • Page 13: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Source lumineuse 100W LED BLANCHE Durée de vie moyenne 50 000 heures Température de couleur 7000k - 7500k Luminosité 123000lux@4m Roue de couleur 9 couleurs+blanc, rotation continue à vitesse et direction variable Roue de gobos statiques 15 gobos+ouvert, rotation de la roue et effet "Shake" Shutter Stroboscope , pulsation synchronisée, pulsation aléatoire Double prisme rotatif 8 facettes + prisme rotatif 16 facettes vitesse...

  • Page 14: Instructions Complémentaires

    Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU :...
  • Page 15 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...

  • Page 16: Safety Instructions

    Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.

  • Page 17: Maintenance / Service

    • Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet.

  • Page 18: Product Installation

    PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that device can be controlled individually. DMX CONNECTION Connection between laser lights and DMX must use the shield cable of diameter more than 0.5mm.

  • Page 19: Product Presentation

    PRODUCT PRESENTATION FONCTION DESCRIPTION LED error indicator Flashes to indicate that there is an error message LED DMX indicator Lights ON when the DMX signal is received LCD display Menu and function display Keyboard For menu and sub-menu navigation Mains switch Power switch ON/OFF Protection fuse Electric fuse protection...

  • Page 20: Manual Control

    MENU AND CONTROLS MANUAL CONTROL to navigate into menu and sub-menu.Yellow arrow indicates Manual selected line. Press key to enter into edit status, the value becomes RED, then use 1. Pan to select , then press to validate. 2. Pan Fine Press to come back into previsou function or menu.

  • Page 21: System Parameters

    MENU AND CONTROLS SYSTEM PARAMETERS Version No. VERSION NO.(V) System Pan Calibration Tilt Calibration After entering the subinterface, V T108A-LED100-A001 Color Calibration you can adjust the motor such as X-axis and Y-axis. Gobo Calibration Reset cal RESET Focus Calibration Reset position to compensate for CALIBRATION Sensor Monitor errors in hardware installation,...

  • Page 22: Dmx Protocol

    DMX PROTOCOL CHANNEL FUNCTION VALUE EFFECT 0-255 Pan 540 degree scan Pan Fine 0-255 Pan 1.2 degree scan Tilt 0-255 Tilt 270 degree scan Tilt Fine 0-255 Tilt 1.2 degree scan Dimmer 0-255 From dark to bright 000-003 Strobe 004-251 Strobe from slow to fast 252-255 ON >...
  • Page 23 DMX PROTOCOL CHANNEL FUNCTION VALUE EFFECT 000-004 White 005 -009 Gobo 1 010 – 014 Gobo 2 015 – 019 Gobo 3 020 – 024 Gobo 4 025 – 029 Gobo 5 030 – 034 Gobo 6 035 – 039 Gobo 7 040 –...
  • Page 24 DMX PROTOCOL CHANNEL FUNCTION VALUE EFFECT 000-127 Prism 1 out Prism 1 128-255 Prism 1 in 000-127 Prism angle adjustment 128-190 Reverse rotation (from fast to slow) CH10 Prism 1 Rotation 191-192 Stop 193-255 Forward rotation (from slow to fast) 000-127 Prism 2 out CH11...

  • Page 25: Specifications

    SPECIFICATIONS Lighting source 100W WHITE LED Average Lifetime 50 000 hours Color temperature 7000k - 7500k Brightness 123000lux@4m Color wheel 9 colors+white, rotation with variable direction and speed Gobo wheel 15 gobos+open, wheel rotation and shake effect Shutter Strobe effect, pulse effect Prism Dual prism 8 and 16 facets with vaiable speed rotation Frost...

  • Page 26: Special Instructions

    When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
  • Page 27 Notes P.27...
  • Page 28 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...
