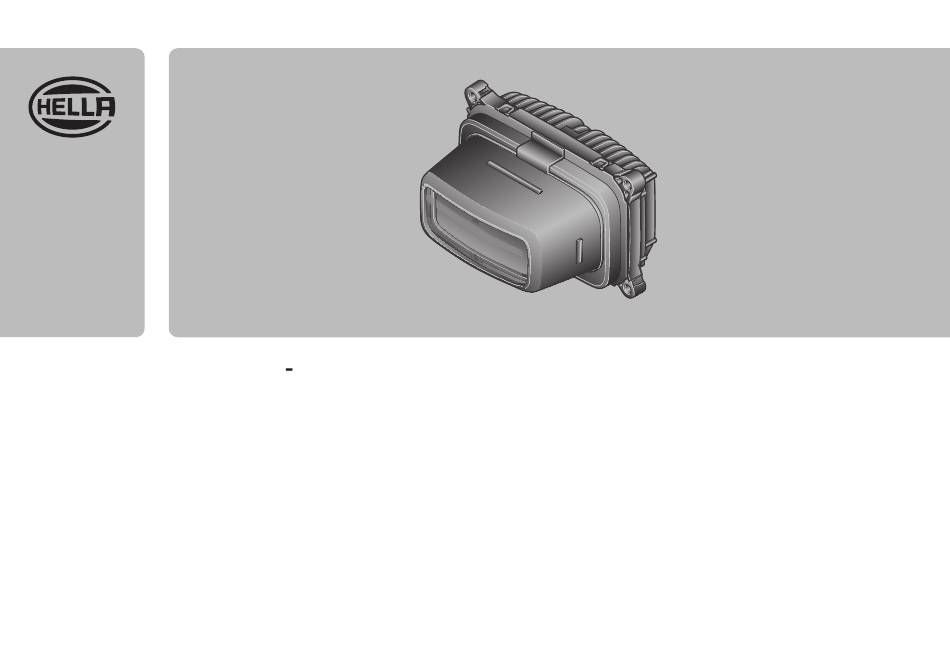

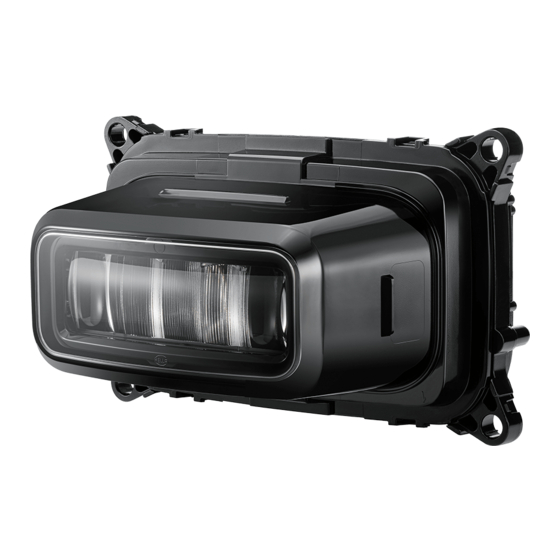

- Page 1 SLIMLINE Bi LED MONTAGEANLEITUNG INSTALLATION INSTRUCTION INSTRUCTIONS DE MONTAGE MONTERINGSANVISNING MONTAGEHANDLEIDING INSTRUCCIONES DE MONTAJE INSTRUZIONI DI MONTAGGIO ASENNUSOHJE...
- Page 2 Technische Änderungen vorbehalten. Das hier beschriebene System ist belüftet. In seltenen Fällen kann es durch Umgebungsbedin- gungen zu Kondensation von Luftfeuchtigkeit an der Streuscheibe kommen. Dieses Kondensat löst sich jedoch rückstandfrei auf und hat keine schädigenden Einflüsse. Subject to alteration without notice. The system described here is ventilated. In rare cases, environmental conditions may cause condensation of humidity on the lens.
-
Page 3: Product Liability
• Utilisez uniquement des pièces d’origine ou des pièces de rechange validées par HELLA. • Pour toute question ou en cas de problèmes de montage, veuillez contacter le S.A.V. ou le distributeur HELLA ou bien vous adresser à votre garagiste. - Page 4 • Use sólo recambios originales o bien sólo recambios autorizados por HELLA. • En caso de dudas o preguntas a la hora del montaje, llame al servicio de atención al cliente de HELLA o diríjase a su Distribuidor o Taller.
- Page 5 Zeichenerklärung Symbolförklaring Legenda Explanation of symbols Legenda Piirroksen selitys Explication des symboles Aclaración de símbolos Richtig Falsch Positionspfeil Bewegungspfeil Fernlicht Correct Incorrect Location/Position Arrow Movement Arrow High beam Correct Incorrect Flèche indiquant Flèche de Position Feu de route sens du vouvement Rätt Positionpil Helljus...
- Page 6 Lieferumfang Leveransomfattning Contenuto della confezione Scope of delivery Leveringsomvang Toimituksen sisältö Fourniture Alcance de suministro 1AL 016 330-001 => ECE ES 1LL 016 330-011 => ECE LES (UK) 1AL 016 330-021 => FMVSS108 SAE Nicht im lieferumfang erhalten. Not included in the scope of delivery. Non inclus dans la livraison.
- Page 7 Zubehör Tillbehör Accessori Accessories Toebehoren Lisätarvikkeet Accessories Accessorios 9NS 258 539-001 9AW 258 522-101 6NM 007 282-221 (12V) 9NS 258 539-011 6NM 008 299-501 (24V) 8HG 138 619- 007 8HG 138 620- 007...
- Page 8 Zubehör Tillbehör Accessori Accessories Toebehoren Lisätarvikkeet Accessories Accessorios DT Connector 4-pin 8JA 201 022-042 5A 8JS 711 684 - 821 9NB 201 024-042 9NB 201 026-012 8KW 201 025-112 8JA 201 022-821 8JD 005 235-801...
- Page 9 Benötigte Montagewerkzeuge Nödvändiga monteringsverktyg Attrezzi necessari per il montaggio Installation tools required Benodigde montagewerktuigen Tarvittavat asennustyökalut Outillage de montage requis Herramientas de montaje necesarias Ø 3,5 mm Ø 5 mm Ø 6 mm Ø 17,2 mm Ø 24 mm Torx 20 SW 10 SW 20...
- Page 10 Montage Montering Montaggio Mounting Montage Asennus Montage Général Montaje * Min. Belüftungsbauraum sicherstellen. Das Maß muss umlaufend um das Modul eingehalten werden. ** Der Scheinwerfer muss geschützt werden, nur 40 mm dürfen freigelegt werden. * Minimum ventilation space to be observed. The gauge must be kept circulating around the module.
- Page 11 ECE-R 48 ECE-R149 kann 1500 mm an N3G Fahrzeugen sein ** kann 400 mm sein, wenn Fahrzeugbreite < 1300 mm ist (nicht für M1 & N1 Fahrzeuge) may be 1500 mm on N3G vehicles ** may be 400 mm if vehicle width is <...
- Page 12 * So weit von einander entfernt wie möglich Eine vertikale Verstellung der Scheinwerfer ist zulässig. Eine horizontage Verstellung der Scheinwerfer ist, gemaß FMVSS108 Vorschriften, untersagt. Die markierten Einstellschrauben müssen nach erstmaliger Grundeinstellung gegen Verstellung gesichert werden. * As far away from each other as possible FMVSS 108 (SAE) Vertical adjustment of the headlights is permitted.
- Page 14 Ø 6 (8x) Ø 24 + (4x) 0,5 mm 178 mm 172.6 mm 204 mm 144 mm 220 mm 220 mm Ø 6 mm Ø 24 mm...
- Page 16 17 - 19 20 - 21...
- Page 17 Initialeinstellung 18,3 ± 1 mm. Es ist ein mechanisch spannungsfreier Anbau zu gewährleisten. Initial setting 18.3 ± 1 mm. Torx 20 A mechanically stress-free fitment must be ensured. Réglage initial 18,3 ± 1 mm. Il faut garantir un montage sans tension mécanique. Initial inställning 18,3 ±...
- Page 18 SW 20 5,7 ± 0,2 Nm...
- Page 19 SW 10...
- Page 20 Initialeinstellung 18,3 ± 1 mm. Es ist ein mechanisch spannungsfreier Anbau zu gewährleisten. Initial setting 18.3 ± 1 mm. Torx 20 A mechanically stress-free fitment must be ensured. Réglage initial 18,3 ± 1 mm. Il faut garantir un montage sans tension mécanique. Initial inställning 18,3 ±...
- Page 22 Ø 17,2 ± 0,3 mm SW 20 5,7 ± 0,2 Nm Ø 17,2 ± 0,3 mm...
- Page 23 Print 100% Check with Rulers before use. CHECK SIZE 5 mm Ø 3,5 mm...
- Page 24 8HG 138 620- 007 8HG 138 619- 007...
- Page 25 Torx 20 1,8 Nm ± 0,1...
- Page 26 ~52,5 mm ~52,5 mm...
- Page 27 45º 45º...
- Page 28 Optional. Nicht im lieferumfang erhalten. Optional. Not included in the scope of delivery. En option. Non inclus dans la livraison. Valfritt. Ingår inte i leveransen. Facultatief. Niet inbegrepen in de leveringsomvang. Opcional. No está incluido en el volumen de suministro. Opzionale.
- Page 29 Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico Electrical connection Elektrische aansluiting Osaluettelo Branchement électrique Conexión eléctrica N.C. DT-Connector...
- Page 30 Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico Electrical connection Elektrische aansluiting Osaluettelo Branchement électrique Conexión eléctrica Die im Geltungsbereich der ECE R48 ge setzlich geforderte Ausfallkontrolle für den LED Scheinwerfer ist im Fahrzeug durch geeignete Maßnahmen sicher zustellen. The legally required failure indicator stipulated in the ECE R48 regulation for the LED headlights is to be mounted in the vehicle. Take the necessary precautions in order that these regulations are met.
- Page 31 Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico Electrical connection Elektrische aansluiting Osaluettelo Branchement électrique Conexión eléctrica FMVSS108 1AL 016330-021. Zur Einhaltung der Gesetzgebung / Lichttechnischen Anforderung im Geltungsbereich FMVSS108, müssen bei diesem Scheinwerfer zur Nutzung des Fernlichts beide PIN’s (56a +56b) aktiv sein. 1AL 016330-021.
- Page 32 Elektrischer Anschluss Elektrisk anslutning Collegamento elettrico Electrical connection Elektrische aansluiting Osaluettelo Branchement électrique Conexión eléctrica Für die Lichthupen- und Fernlichtfunktion müssen Abblend- und Fernlicht zusammen eingeschaltet werden. Sollte das Abblendlicht ausfallen, muss sichergestellt werden, dass das Fernlicht auf der betroffenen Fahrzeugseite nicht betrieben werden kann.
- Page 33 Torx 20 max. 90° max. 90° abwechselnd drehen Turn max. 90° alternately max. 90° en alternance Vrid max. 90° växelvis Maximaal 90° afwisselend draaien Girar un máximo de 90° alternativamente Ruotare alternativamente fino a 90° Käännä enintään 90° vuorotellen Torx 20 Torx 20...
- Page 34 Torx 20...
- Page 35 FMVSS108 (VOR)
- Page 36 Informationstext Information Text Texte d’information Informationstext Informatie tekst Texto informativo Informazioni Ohjetekstit...
- Page 37 DEUTSCH FRANÇAIS NEDERLANDS Abblendlicht: max. 21 W Feux de croisement: max. 21 W Dimlicht: max. 21 W Abblendlicht + Fernlicht: max. 37 W Abblendlicht + Feu de route: max. 37 W Dimlicht + Grootlicht: max. 37 W Fernlicht LED: max. 16 W Feu de route LED: max.
- Page 38 ITALIANO Proiettore anabbagliante: max. 21 W Proiettore anabbagliante + Luce abbagliante: max. 37 W Luce abbagliante LED: max. 16 W Fusibile Proiettore anabbagliante: Fusibile Luce abbagliante: Tensione di funzionamento: 9-32 V Campo della temperatura di funzionamento: -40°C - + 60 ºC Non è...
- Page 39 Beleuchtungsanlage auf einwandfreie Funktion hin prüfen Check that the lighting system is working perfectly Contrôler le bon fonctionnement de l’installation d’éclairage Kontrollera att ljussystemet fungerar felfritt Controleer of de verlichting goed functioneert Comprobar que el sistema de iluminación funciona impecablemente Controllare la perfetta funzionalità...
-
Page 44: Check Size
Print 100% Check with Rulers before use. CHECK SIZE 5 mm Ø 3.5 mm... - Page 46 HELLA GmbH & Co. KGaA Rixbecker Straße 75 59552 Lippstadt /Germany www.hella.com © HELLA GmbH & Co. KGaA, Lippstadt 460 942-40 /09.23...
