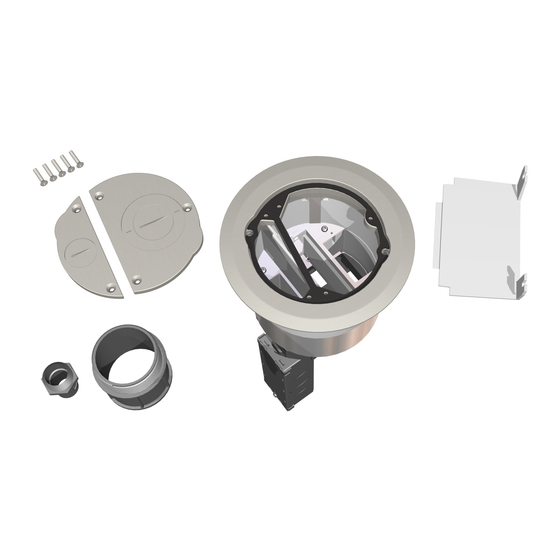

LEGRAND WIREMOLD Evolution Poke-Thru Series Installation Instructions Manual

No: 1007155R4 – 04/21
Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: 6ATCFF, 6STC, 6CFFTC, 152CHA, CE6ATCFF
Country of Origin: Made in USA • Pays d'origine: Fabriqué en USA • País de origen: Fabricado en USA
IMPORTANT:
Please read all instructions before
beginning installation
Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.
All electrical products may present a possible
shock or fire hazard if improperly installed
or used. Legrand electrical products may
bear the mark of a Nationally Recognized
Testing Laboratory and should be installed
in conformance with current local and/or the
National Electrical Code.
CAUTION Do Not operate tile stripper, cleaning,
or resurfacing equipment over top of covers.
This may result in damage to the surface finish
of the product.
Suitable for use in air handling plenums in
accordance with Sec. 300-22 (C) of the National
Electrical Code.
FLOOR PREPARATION:
PRÉPARATION DU SOL :
PREPARACIÓN DEL PISO:
1

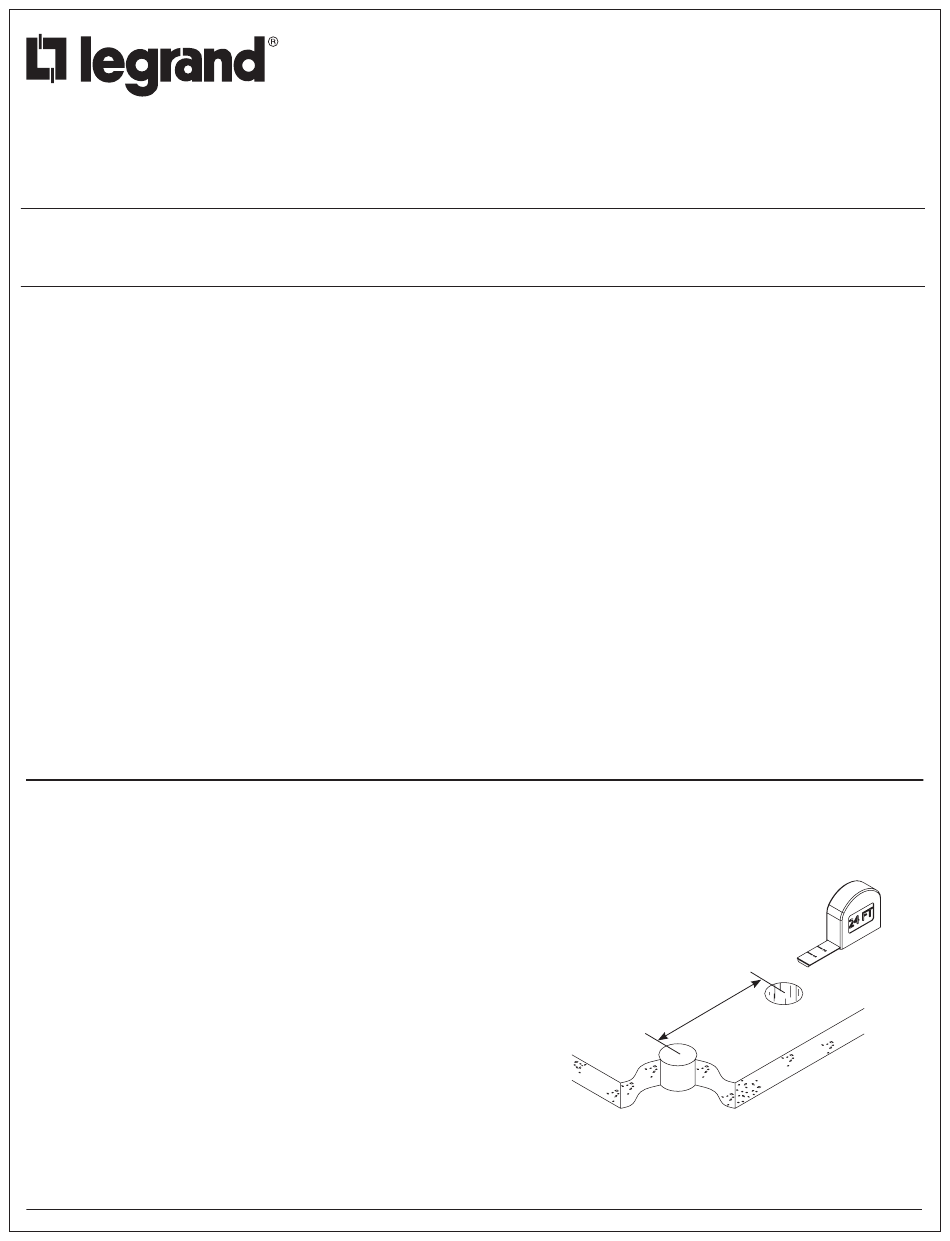

Layout and locate position of hole(s).
CAUTION: Minimum spacing of 2' on center and not more than one device per
each 65 square feet of floor area in each span.
CAUTION: Be certain to locate hole at least 6" [152mm] from any wall or pillar to
leave enough room for poke-Thru cover assembly.
Tracer et localiser la position du ou des trous.
ATTENTION : Espacement minimum de 2 pi au centre et pas plus d'un dispositif
pour chaque 65 pieds carrés de surface de plancher dans chaque travée.
ATTENTION : Assurez-vous de placer le trou à au moins 6 po [152 mm] de
tout mur ou pilier afin de laisser suffisamment d'espace pour l'assemblage du
couvre-joint Poke-Thru.
Distribuya y determine la posición de los orificios.
PRECAUCIÓN: Separación mínima de 2 'en el centro y no más de un dispositivo
por cada 65 pies cuadrados de área del piso en cada tramo.
PRECAUCIÓN: Ubique el orificio al menos a 6" [152 mm] de cualquier pared o
columna para dejar suficiente espacio para el conjunto de la tapa Poke-Thru.
WIREMOLD
Evolution™ Series Poke-Thru
Série Evolution™ Poke-Thru
Poke-Thru Evolution™ Series
Installation Instructions • Notice d'Installation• Instrucciones de Instalación
IMPORTANT :
Veuillez lire l'ensemble des
instructions avant de commencer
l'installation.
Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.
Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.
ATTENTION NE PAS utiliser d'équipement de
décapage de carrelage, de nettoyage ou de
resurfaçage au-dessus des couvercles.Cela
pourrait entraîner des dommages à la finition de
la surface du produit.
Convient pour une utilisation dans les plenums
de traitement de l'air conformément à la Sec.
300-22 (C) du National Electrical Code.
1
®
IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.
Los sistemas eléctricos Legrand cumplen con los
requisitos del Código Eléctrico Nacional (National
Electrical Code, NEC) actual o con los códigos
impuestos por las autoridades locales y deben
conectarse a tierra consecuentemente.
Todos los productos eléctricos pueden presentar
un riesgo de descarga o incendio si se los
instala o utiliza incorrectamente. Los productos
eléctricos Legrand pueden llevar la marca de
un laboratorio de pruebas reconocido a nivel
nacional y se deben instalar conforme al código
local en vigencia o al Código Eléctrico Nacional.
PRECAUCIÓN NO pase sobre las tapas
máquinas de decapado ni equipos de limpieza o
revestimiento de pisos. Hacer esto puede dañar
el acabado superficial del producto.
Idóneo para utilizar en cámaras impelentes
de manejo de aire de acuerdo con las
especificaciones de la Sec. 300-22 (C) del
Código Eléctrico Nacional.
24" [610mm] Min
Center – Center
24 po (610 mm) min.
Centre - Centre
24" [610 mm] Mín
Centro – Centro
