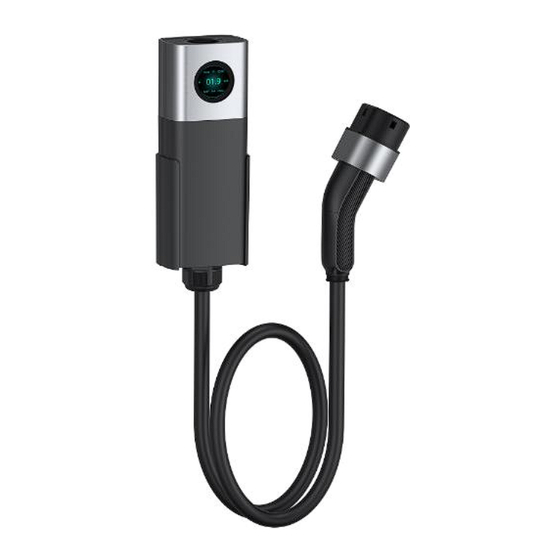

- Page 1 EV PowerBox USER’S MANUAL EV CHARGING STATION STATION DE CHARGE EV EV-LADESTATION ESTACIÓN DE CARGA PARA VE STAZIONE DI RICARICA EV Model: 11kw /22kw Ref:Q21...
- Page 2 PARAMETER: Ingress protection Gun: IP66 IK10, Box IP55 Input voltage 3 P AC 400V 50/60Hz (L1+L2+L3+N+PE) Power 11kw/ 22kw Input current AC 16A (11kw)/ 32A(22kw) Output voltage 3 P AC 400V 50/60Hz (L1+L2+L3+N+PE) Output current 11kw:Max 16A (Adjustable range 6A-16A) 22kw:Max 32A (Adjustable range 6A-32A) Charging mode Plug-and-charge/ Schedulable charging/Schedulable power off...
-
Page 3: Safety Rules
1. Safety rules Be sure to cut off the power supply during the installation and replacement of the charging pile to prevent electric shock. The cable of the charging pile must be firmly connected and well insulated, and loose and damaged connections will cause circuit failure, and cause casualties or fire in serious cases. - Page 4 3.2、Product introduction： ① Plugs of different standards: the standards of each country are different, so the appearance is not the same. ② aviation plugs female end ③ aviation plugs female end ④ Wall bracket for the whole machine ⑤ The whole machine, charging pile ⑥...
-
Page 5: Installation
4. Installation Before installation, please check that the box contains the following items: AC charging pile (including cable) * 1. AC charging pile user manual * 1. Certificate of conformity * 1. EV charger connector holder * 1； Wall-mounted model：wall bracket * 1, M6*30mm rubber stopper * 3；KA3.5*35mm flat head screw * 3 Installation environment requirements: The charging pile is a universal indoor and outdoor charging pile, which meets the IP55 protection level and can be installed in open places. - Page 6 4、The special-shaped hole of the 6、The charging pile is vertically 5、The screws are locked to charging pile pendant is facing down, pressed into the pendant to the the end (sectional view). The the plane is facing outward to the wall end.
- Page 7 4、The screw is threaded into the 5、The screw locks into the 6、The front shell of the gasket, the holder hole is aligned bottom cutaway. There is no holder is snapped into the with the wall rubber plug, and the looseness or deformation of the end with the bottom shell, screw is screwed vertically to the bottom shell of the connector...
- Page 8 6. Description of the LED display Current Indicator LEDs: The second row of LEDs on the top is for 5 current value levels, from left to right, 6A/8A/10A/13A/16A. How to enter the current setting interface: When the gun is not plugged in, press and hold the left button for 2 seconds until the LED blinks repeatedly.
- Page 9 The power supply used shall be consistent with that required for this equipment, and the power supply ground wire shall be reliably grounded. During use, please strictly follow the design parameters and conditions of use, and do not exceed the thresholds in this user manual, otherwise the equipment may be damaged.
-
Page 10: Règles De Sécurité
1. Rè gles de sé curité Assurez-vous de couper l’alimentation électrique pendant l’installation et le remplacement de la pile de charge pour éviter les chocs électriques. Le câble de la pile de charge doit être fermement connecté et bien isolé, et les connexions desserrées et endommagées entraîneront une défaillance du circuit et provoqueront des victimes ou un incendie dans les cas graves. - Page 11 3.2、Présentation du produit : ① Prises de différentes normes : les normes de chaque pays sont différentes, donc l’apparence n’est pas la même. ② Prises de différentes normes : les normes de chaque pays sont différentes, donc l’apparence n’est pas la même.
- Page 12 4. Installation Avant l’installation, veuillez vérifier que la boîte contient les éléments suivants : Pile de charge CA (y compris le câble) * 1. Manuel d'utilisation de la pile de charge CA * 1. Certificat de conformité * 1. Support de connecteur de chargeur EV * 1 ; Modèle mural : support mural * 1, bouchon en caoutchouc M6 * 30mm * 3 ;...
- Page 13 4、Le trou de forme spéciale du 6、La pile de charge est pressée pendentif de la pile de charge est orient 5、Les vis sont verrouillées verticalement dans le pendentif é vers le bas, le plan est tourné vers l’ à l’extrémité (vue en jusqu’à...
- Page 14 4、La vis est vissée dans le joint, le 5、La vis se verrouille dans le pan 6、La coque avant du trou du support est aligné avec le coupé inférieur. Il n’y a pas de support est enclenchée à l’ bouchon mural en caoutchouc et la desserrage ou de déformation de extrémité...
- Page 15 6. Description de l’afficheur LED Voyants LED de courant : La deuxième rangée de LED sur le dessus est pour 5 niveaux de valeur de courant, de gauche à droite, 6A/8A/10A/13A/16A. Comment entrer dans l'interface de réglage actuel : Lorsque le pistolet n'est pas branché, appuyez sur le bouton gauche et maintenez-le enfoncé...
- Page 16 7. Appendice: Précautions d’emploi L’alimentation électrique utilisée doit être conforme à celle requise pour cet équipement, et le fil de terre de l’alimentation doit être mis à la terre de manière fiable. Pendant l’utilisation, veuillez suivre strictement les paramètres de conception et les conditions d’utilisation, et ne pas dépasser les seuils de ce manuel d’utilisation, sinon l’équipement pourrait être endommagé.
- Page 17 Défauts Causes possibles Solutions Vérifiez que l'entrée d'alimentation est sous Alimentation non tension et que l'interrupteur d'alimentation est ferm connectée é. Le voyant LED La pile de chargement a pour fonction de déclencher ou l'écran déclenchements de les fuites, et il est nécessaire d'ouvrir le LCD ne disjoncteurs couvercle de l'interrupteur latéral et de fermer...
