EV PowerBox

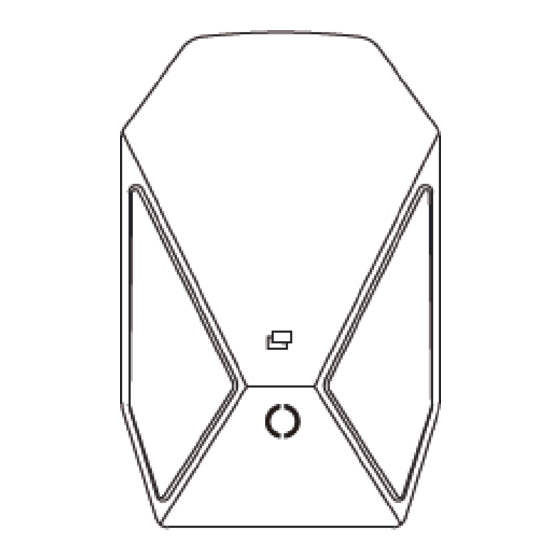

EV WALL CHARGER
USER'S MANUAL
EN
FR
DE
ES
IT
Model :LZ-32-P
EV POWER BOX
STATION DE CHARGE EV
EV-LADESTATION
ESTACIÓN DE CARGA PARA VE
STAZIONE DI RICARICA EV
SPECIFICATION
Reference
LZ-32-P
Power
7kw
Charger type
Cable
Cable
3*6mm
2
+0.75
AC supply
Single-phase
Input Voltage
220V
Output
220V
Input current
32A
Input
Display
Indicator
Ingress
Certificat
Installation
Material
RFID
Protection
Residual Current Protection
Over Load Protection
Over/Under Voltage Protection
Short Circuit Protection
Earth Leakage Protection
Ground Protection
Storge
Work
Work
Work Altitude
LB-16-3P
LB-32-3P
11kw
22kw
AC
8M / TPU
5*2.5mm
2
+0.
5*6mm
Triphase
Triphase
380V
380V
380V
380V
16A
32A
50HZ/60HZ
LCD
LED
IP66(box) / IP55(Gun)
CE, TUV, CQC
Wall/ Pile mounted
PC+ASA
Yes
-40 – 80
-30 - 50
5-95%
<2000m
2
+0.
