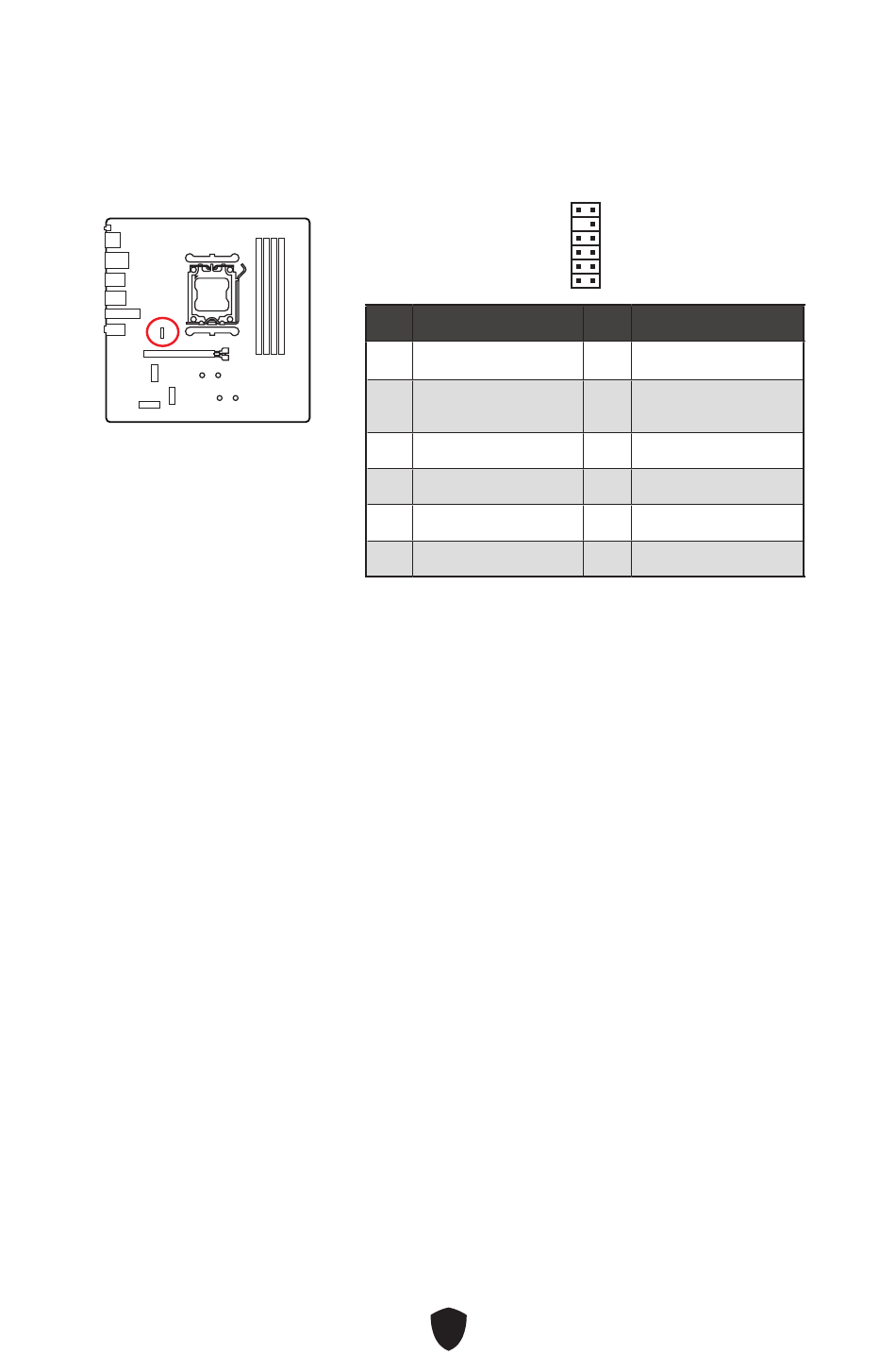

JTPM1: TPMモジュールコネクター
このコネクターはTPM (Trusted Platform Module)を接続します。 詳細についてはTPMセキ
ュリティ プラッ トホームマニュアルを参照して下さい。
⚠
注意
JTPMコネクターはWMOS-Heatsinkの下に位置します。 TPMモジュールを取り付ける前に、
ヒートシンクを取り外して ください。
ピン 信号名
1 SPI Power
Master In Slave Out
3
(SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
33
12
11
2
1
ピン 信号名
2 SPI Chip Select
Master Out Slave In
4
(SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
