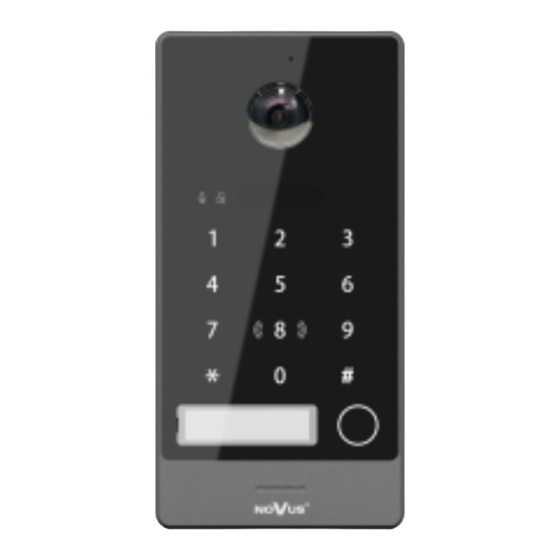

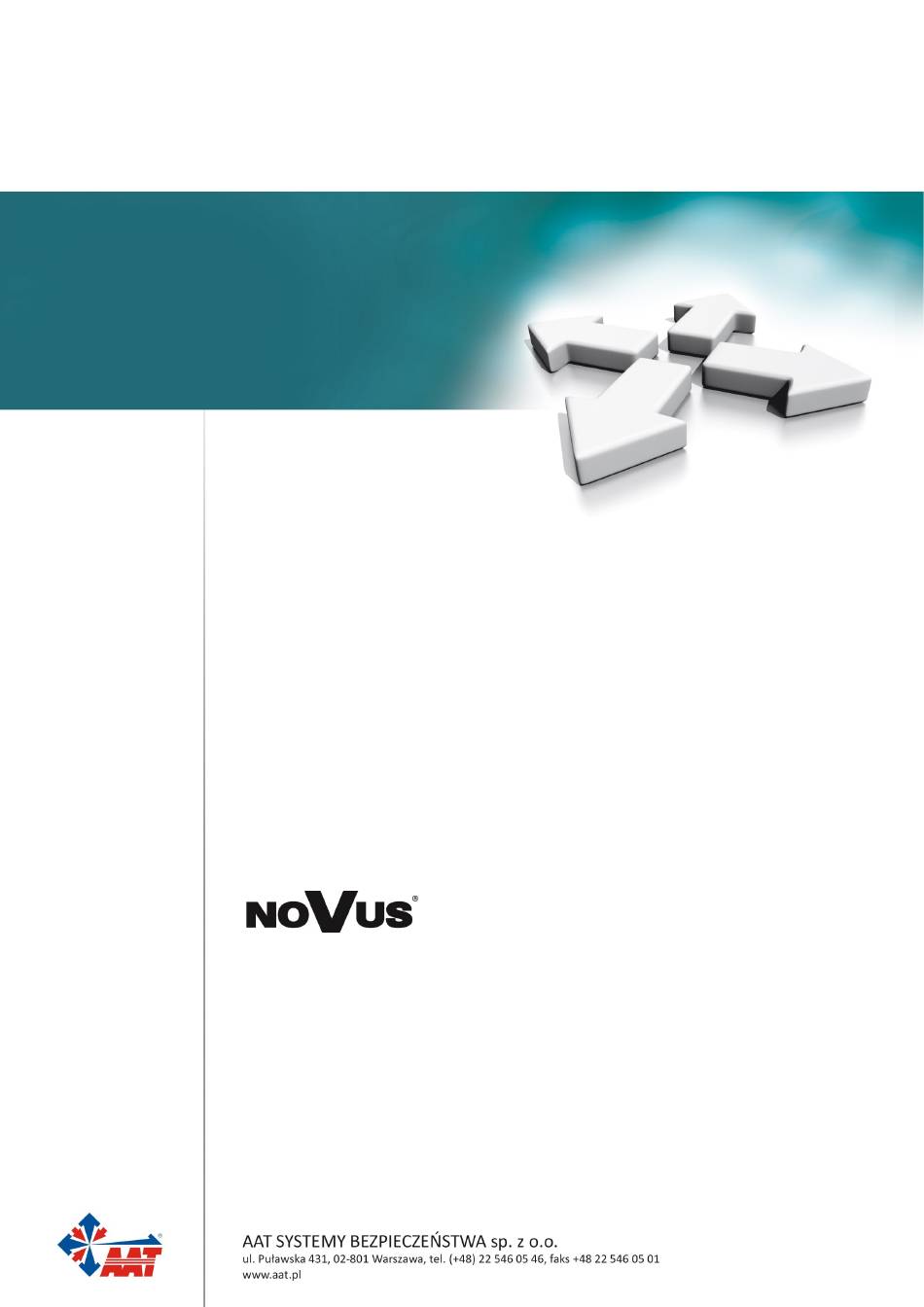

- Page 1 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Instrukcja instalacji Installation manual NVE-2W-EPV101KP Panel wejściowy Villa Villa Entrance Panel WERSJA 1.0 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 2 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylająca dyrektywę 1999/5/WE (Dz.U. L 153 z 22.5.2014, str. 62— 106) -zwana Dyrektywą...
-
Page 3: Warunki Bezpieczeństwa
NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. WARUNKI BEZPIECZEŃSTWA Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności odniesienia się do zawartych w niej treści; Należy skrupulatnie przestrzegać... -
Page 4: Informacje O Urządzeniu
NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. Informacje o urządzeniu Mikrofon Wskaźniki Kamera Rozmowy Podświetlenie IR Odblokowania Przycisk RESET Klawiatura Styk sabotażowy Czytnik kart Zaciski Tabliczka z Przycisk dzwonka nazwiskiem Głośnik TYŁ PRZÓD Uwaga: Długie naciśnięcie przycisku RESET przez 5 sekund spowoduje odpisanie użytkownika, po tej czynności podświetlenie przycisku będzie migać... - Page 5 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Schemat połączeniowy Brama Furtka DC36V, 0.8A Magistrala 2-przewodowa Router WI-FI Internet Kamera IP ONVIF Rodzina Interfejsy Wiegand panelu wejściowego Panel wejściowy posiada wejście i wyjście do współpracy z urządzeniami z interfejsem Wiegand. 1. W przypadku podłączenia czytnika kart, panel wejściowy oraz czytnik korzystają ze wspólnej bazy kart dodanych do panelu (Rys.
- Page 6 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. 2. W przypadku podłączenia panelu wejściowego do kontrolera KD, panel przesyła numer identyfikacyjny karty do kontrolera przy wykorzystaniu interfejsu Wiegand (Rys. 2.). Po przyłożeniu karty do panelu wejściowego, numer identyfikacyjny karty zostanie przesłany przez panel wejściowy do kontrolera KD, który aktywuje odpowiedni przekaźnik.
- Page 7 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. 5. Otwarcie przekaźnika furtki A. Odryglowanie za pomocą hasła Po wprowadzeniu hasła użytkownika np. 123456#, przekaźnik zostanie aktywowany. Dioda wskazująca odblokowanie będzie świecić. B. Odryglowanie za pomocą karty Po przyłożeniu karty użytkownika, przekaźnik zostanie aktywowany. Dioda wskazująca odblokowanie będzie świecić.
- Page 8 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. Ustawienia obrazu W zakładce „Ustawienia obrazu”, można ustawić jasność, kontrast i nasycenie kamery panelu wejściowego, dodatkowo można ustawić tryb nocny. Wszelkie zmiany będą widoczne po naciśnięciu przycisku „Potwierdź”. Przycisk „Odśwież” odświeża widok podglądu z kamery panelu wejściowego, przycisk „Domyślne” ustawia do- myślne ustawienia, które należy potwierdzić.
- Page 9 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. System W zakładce „System” można zmienić hasło administratora, uruchomić ponownie urządzenie, wykonać reset urządzenia, gdzie ustawienia sieciowe, hasła, karty użytkowników oraz dodane urządzenia zostaną nadal zapi- sane w pamięci urządzenia, wykonać całkowity reset do ustawień fabrycznych, aktualizować oprogramowanie panelu wejściowego oraz uzyskać...
- Page 10 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. Instalacja panelu wejściowego 1. Należy ustawić panel w najbardziej dogodnej pozycji zgodnie z rysunkami powyżej. Należy unikać pozycji bezpośredniego nasłonecznienia kamery oraz mocno zacienionych miejsc. 2. Sugerowana wysokość montażu to 1,5 - 1,6 metra. 3. Przygotować otwór na właściwej wysokości w ścianie. 4.
- Page 11 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Specyfikacja Procesor Wydajny procesor SOC System System operacyjny Wbudowany system Linux Typ połączenia kablowego Magistrala 2-przewodowa Kamera 2 MPx CMOS Standard kompresji video H.265 (domyślnie), H.264 Video Kąt widzenia 125° Rozdzielczość 1920 x 1080 Klatki/sek.
- Page 12 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 13 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: Directive 2014/53/EU of the European Parliament and of the Council of 16 April 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of radio equipment and repealing Directive 1999/5/EC Text with EEA relevance.
-
Page 14: Important Safeguards And Warnings
NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. IMPORTANT SAFEGUARDS AND WARNINGS: Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary;... -
Page 15: Device Information
NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Device information Microphone Indicatiors Camera Talk IR diodes Unlock RESET button Keyboard Tamper Proximity reader Terminals Name plate Call button Speaker REAR FRONT Note: Long press the RESET button for 5 seconds to unbind user. After unbiding, the button light will flash 3 times. Features •... -
Page 16: Connection Diagram
NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. Connection diagram Gate Door lock DC36V, 0.8A 2-wire BUS Router WI-FI Internet Camera IP ONVIF Family Entrance Panel’s Wiegand interface The entrance panel has an input and output for supporting devices with Wiegand interface. 1. When a card reader is connected, the entrance panel and the reader use a joint card base added to the panel (Fig. - Page 17 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. 2. When the entrance panel is connected to the access control controler, the entrance panel sends the card ID to the controler using the Wiegand interface (Fig. 2.). When a card is applied to the entrance panel, the card ID will be sent by the entrance panel to the AC controller, which will activate the corresponding relay.
- Page 18 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. 5. Door lock opening A. Password unlocking After entering the user password, e.g. 123456#, the relay will be activated. The unlock indicator light will be lit. B. Swiping card unlocking After swiping the user's card, the relay will be activated. The unlock indicator light will be lit.
- Page 19 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Image config In the „Image config” tab, you can set the brightness, contrast and saturation of the entrance panel camera, in addition, you can set the night vision. All changes will be visible after pressing the „Confirm” . The „Refresh refreshes the preview view from the entrance panel camera, the „Default”...
- Page 20 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. System info Under the „System info” tab, you can change the administrator’s password, restart the device, perform the reset of the device, where network settings, user password, user cards and added devices will be stored in the device’s memory, perform a complete reset to factory settings, update the entrance panel and get informa- tion about the software version.
-
Page 21: Installation
NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. Installation 1. Please select the most suitable doorbell position, avoid direct sunshine to camera, dark surroundings, rain. Determine doorbell installation height: suggest to be 1.5~1.6meters. 2. Dig a hole at the suitable height on the wall. 3. -
Page 22: Specification
NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. Specification Procesor High-performance SOC System Operation system Embedded Linux Cable connection type 2-wire BUS Camera 2 MPx CMOS Video compression rate H.265 (default), H.264 Video Viewing angle 125° Resolution 1920 x 1080 Video frame rate Audio intercom mode Full-duplex Audio compression standard... - Page 23 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. NOTATKI (NOTES) AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 24 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. NIP: 9512500868, REGON: 385953687, BDO: 000433136 Wpisana do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy w Warszawie, AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. XIII Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS 0000838329, Wszelkie prawa zastrzeżone.
- Page 25 NVE-2W-EPV101KP – Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 26 NVE-2W-EPV101KP– Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
