Summary of Contents for Novus NVE-VDB200
- Page 1 Instrukcja obsługi Installation manual Wideo domofony Panel drzwiowy NVE-VDB200 Video Intercoms Door panel NVE-VDB200 WERSJA 1.0...
-
Page 2: Table Of Contents
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Spis treści 1 Nazwy i funkcje elementów ............5 2 Funkcje i właściwości ..............6 3 Zawartość opakowania..............6 4 Instalacja dzwonka ................. 7 4.1 Schemat podłączenia ..............7 5 Instalacja .................. - Page 3 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: Dyrektywa Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylająca dyrektywę 1999/5/WE (Dz.U.
- Page 4 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 WARUNKI BEZPIECZEŃSTWA Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności odniesienia się...
-
Page 5: Nazwy I Funkcje Elementów
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Nazwy i funkcje elementów Nazwa Części Kamera LED dla doświetlania w nocy Mikrofon Przycisk dzwonka Głośnik Metalowy uchwyt dla montażu pod kątem Metalowy uchwyt z daszkiem Regulacja głośności mikrofonu Regulacja głośności głośnika... -
Page 6: Funkcje I Właściwości
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Funkcje i właściwości • Kolorowa kamera • 4 przewody • Odporny na wodę i kurz • Sterowanie zamkiem drzwi • Regulacja głośności mikrofonu i głośnika • LED dla doświetlania w nocy •... -
Page 7: Instalacja Dzwonka
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Instalacja panelu 4.1 Schemat podłączenia Należy zwrócić szczególną uwagę na polaryzacje przewodów. Max. 20 m Schemat podłączenia zamka Zamek sterowany za pomocą przekaźnika Uwagi: 1) Należy zastosować zewnętrzne źródło zasilania zgodne ze specyfikacją zamka 2) Maksymalne obciążenie przekaźnika wynosi 3A AC lub DC. -
Page 8: Instalacja
5.Instalacja 5.1 Lokalizacja urządzenia • Umiejscowienie kamery Standardowa wysokość montażu stacji zewnętrznej: wysokość soczewki wynosi około 1400 mm nad podłogą; w tym przypadku kamera znajduje się około 1390 mm nad poziomem gruntu. • Uwagi na temat instalacji kamery Unikaj instalowania kamery w miejscu wystawionym na bezpośrednie działanie promieni światła (i słońca). -
Page 9: Opcje Montażu
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 5.2 Opcje montażu Istnieją dwa sposoby instalacji dzwonków do drzwi Montaż na płaskiej powierzchni Montaż w narożniku, pod kątem. Specyfikacja Okablowanie 4 przewody do monitora, 2 przewody do zamka Oświetlenie dodatkowe... - Page 10 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 11 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 TABLE OF CONTENTS 1. Name and functions of each part ..........14 1.1. Front and rear part ..............14 2. Features ..................15 3. Packing contents ................15 4.
- Page 12 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: Directive 2014/53/EU of the European Parliament and of the Council of 16 April 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of radio equipment and repealing Directive 1999/5/EC Text with EEA relevance.
- Page 13 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 IMPORTANT SAFEGUARDS AND WARNINGS: 1. Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device.
-
Page 14: Name And Functions Of Each Part
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Name and Functions of Each Part 1.1. Front and Rear Part Part Name Camera LED for night vision Microphone Call button Speaker Metal bracket for wall corner mounted... -
Page 15: Features
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Features • Pinhole colour camera • 4 Wires in polarity • Water-proof and dust-proof • Door lock release • Microphone and speaker volume adjustable • LED for night vision •... -
Page 16: Connection Diagram
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Connection Diagram 4.1 Wiring Diagram Please be careful to wiring on polarity. Max. 20 m 4.2 Electric Lock Connection ◆ Door Lock Controlled with Dry Contact Note: 1. -
Page 17: Installation
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Installation 5.1 Installation location ◆ Camera installation location Standard installation height of outdoor station: lens’s height is about 1,400mm above the floor; in this case, camera stack centre is about 1,390mm above ground level. -
Page 18: Wiring And Installation
Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 5.2 Wiring and Installation There are two ways to install the doorbells: Surface mounted Surface mounted(at wall corner) Specifications Wiring 4 Wire Monitor / 2 Wire Electronic lock... - Page 19 Wideodomofony Novus – Instrukcja obsługi NVE-VDB200. Video intercom Novus – Installation manual NVE-VDB200 Notatki (Notes) AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone.

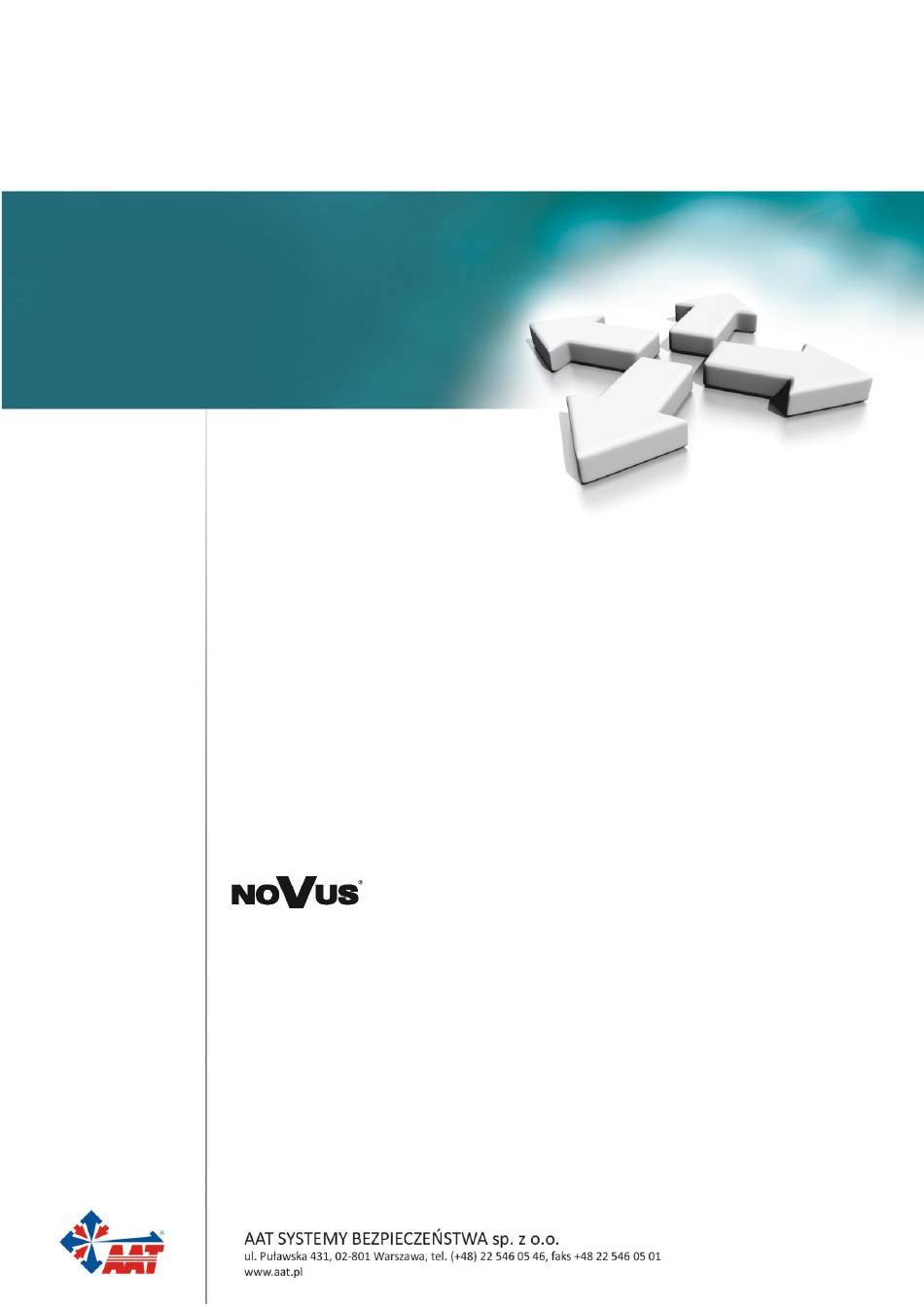

- Page 20 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel. 22 546 05 46, faks 22 546 05 01 Warszawa e-mail: aat.warszawa@aat.pl, www.aat.pl ul. Koniczynowa 2a, 03-612 Warszawa tel./faks 22 811 13 50, 22 743 10 11 Warszawa II e-mail: aat.warszawa-praga@aat.pl, www.aat.pl Antoniuk Fabryczny 22, 15-741 Białystok tel./faks 85 688 32 33, 85 688 32 34...
