- Page 1 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Instrukcja instalacji Installation manual NVE-2W-EPV101P Panel wejściowy Villa Villa Entrance Panel WERSJA 1.0 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 2 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylająca dyrektywę 1999/5/WE (Dz.U. L 153 z 22.5.2014, str. 62— 106) -zwana Dyrektywą...
-
Page 3: Warunki Bezpieczeństwa
NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. WARUNKI BEZPIECZEŃSTWA Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności odniesienia się do zawartych w niej treści; Należy skrupulatnie przestrzegać... -
Page 4: Informacje O Urządzeniu
NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. Informacje o urządzeniu Mikrofon Kamera Wskaźniki Rozmowy Podświetlenie IR Odblokowania Przycisk RESET Styk sabotażowy Czytnik kart Zaciski Tabliczka z Przycisk dzwonka nazwiskiem Głośnik PRZÓD TYŁ Uwaga: Długie naciśnięcie przycisku RESET przez 5 sekund spowoduje odpisanie użytkownika, po tej czynności podświetlenie przycisku będzie migać... - Page 5 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Schemat połączeniowy Brama Furtka DC36V, 0.8A Magistrala 2-przewodowa Router WI-FI Internet Kamera IP ONVIF Rodzina Interfejsy Wiegand panelu wejściowego Panel wejściowy posiada wejście i wyjście do współpracy z urządzeniami z interfejsem Wiegand. 1. W przypadku podłączenia czytnika kart, panel wejściowy oraz czytnik korzystają ze wspólnej bazy kart dodanych do panelu (Rys.
- Page 6 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. 2. W przypadku podłączenia panelu wejściowego do kontrolera KD, panel przesyła numer identyfikacyjny karty do kontrolera przy wykorzystaniu interfejsu Wiegand (Rys. 2.). Po przyłożeniu karty do panelu wejściowego, numer identyfikacyjny karty zostanie przesłany przez panel wejściowy do kontrolera KD, który aktywuje odpowiedni przekaźnik.
- Page 7 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Konfiguracja za pomocą przeglądarki Web Za pomocą przeglądarki WEB można zmieniać konfigurację urządzenia oraz zaktualizować oprogramowanie. Strona logowania • Podłącz komputer i urządzenie do sieci LAN za pomocą kabla sieciowego, następnie zmodyfikuj adres IP komputera na adres znajdujący się...
- Page 8 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. Ustawienia urządzenia W zakładce „Ustawienia urządzenia” występują trzy ustawienia: „Czas otwarcia drzwi”, „Czas otwarcia bramy” i „Standard kompresji video”. Ustawienia sieciowe W zakładce „Ustawienia siecowe” można ustawić statyczną adresację IP oraz włączyć protokół ONVIF. Poniżej ustawień...
- Page 9 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Instalacja panelu wejściowego 1. Należy ustawić panel w najbardziej dogodnej pozycji zgodnie z rysunkami powyżej. Należy unikać pozycji bezpośredniego nasłonecznienia kamery oraz mocno zacienionych miejsc. 2. Sugerowana wysokość montażu to 1,5 - 1,6 metra. 3.
- Page 10 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. Specyfikacja Procesor Wydajny procesor SOC System System operacyjny Wbudowany system Linux Typ połączenia kablowego Magistrala 2-przewodowa Kamera 2 MPx CMOS Standard kompresji video H.265 (domyślnie), H.264 Video Kąt widzenia 125° Rozdzielczość 1920 x 1080 Klatki/sek. Tryb interkom Full-duplex Standard kompresji audio...
- Page 11 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 12 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: Directive 2014/53/EU of the European Parliament and of the Council of 16 April 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of radio equipment and repealing Directive 1999/5/EC Text with EEA relevance.
-
Page 13: Important Safeguards And Warnings
NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. IMPORTANT SAFEGUARDS AND WARNINGS: Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary;... -
Page 14: Device Information

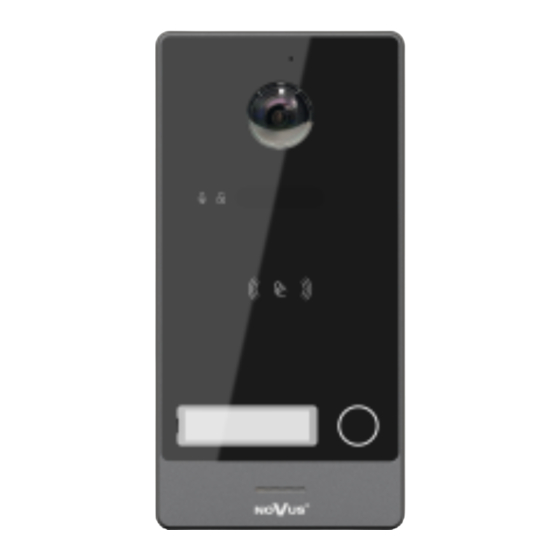

NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. Device information Microphone Indicatiors Camera Talk IR diodes Unlock RESET button Tamper Proximity reader Terminals Name plate Call button Speaker REAR FRONT REAR Note: Long press the RESET button for 5 seconds to unbind user. After unbiding, the button light will flash 3 times. Features •... -
Page 15: Connection Diagram
NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Connection diagram Gate Door lock DC36V, 0.8A 2-wire BUS Router WI-FI Internet Camera IP ONVIF Family Entrance Panel’s Wiegand interface The entrance panel has an input and output for supporting devices with Wiegand interface. 1. - Page 16 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. 2. When the entrance panel is connected to the access control controler, the entrance panel sends the card ID to the controler using the Wiegand interface (Fig. 2.). When a card is applied to the entrance panel, the card ID will be sent by the entrance panel to the AC controller, which will activate the corresponding relay.
- Page 17 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Web client configuration Using the WEB client, you can change the device’s configuration and update the software. Login the client • Connect your computer and device network with a network cable, then modify computer IP adress to the same network segment of the system (auto configuration network: 192.168.0.0~192.168.255.255);...
- Page 18 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. System config In the „System config” tab, there are three settings: „Door unlock time”, „Gate unlock time”, „Video compression standard”. Network config Under the „Network config” tab, you can set static IP addressing and enable ONVIF protocol. Below the settings you will see the adresses of the main stream and sub stream, which can be added to another device to view the camera via RTSP.
-
Page 19: Installation
NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. Installation 1. Please select the most suitable doorbell position, avoid direct sunshine to camera, dark surroundings, rain. Determine doorbell installation height: suggest to be 1.5~1.6meters. 2. Dig a hole at the suitable height on the wall. 3. -
Page 20: Specification
NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. Specification Procesor High-performance SOC System Operation system Embedded Linux Cable connection type 2-wire BUS Camera 2 MPx CMOS Video compression rate H.265 (default), H.264 Video Viewing angle 125° Resolution 1920 x 1080 Video frame rate Audio intercom mode Full-duplex Audio compression standard... - Page 21 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. NOTATKI (NOTES) AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 22 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. NIP: 9512500868, REGON: 385953687, BDO: 000433136 Wpisana do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy w Warszawie, AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. XIII Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS 0000838329, Wszelkie prawa zastrzeżone.
- Page 23 NVE-2W-EPV101P – Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 24 NVE-2W-EPV101P– Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
