- Page 1 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Instrukcja instalacji Installation manual NVE-EPV120KP Panel wejściowy Villa Villa Entrance Panel WERSJA 1.0 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 2 NVE-EPV120KP – Instrukcja instalacji. Installation manual. PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylająca dyrektywę 1999/5/WE (Dz.U. L 153 z 22.5.2014, str. 62—...
-
Page 3: Warunki Bezpieczeństwa
NVE-EPV120KP – Instrukcja instalacji. Installation manual. WARUNKI BEZPIECZEŃSTWA Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności odniesienia się do zawartych w niej treści;... -
Page 4: Informacje O Urządzeniu
NVE-EPV120KP – Instrukcja instalacji. Installation manual. Informacje o urządzeniu Mikrofon Kamera Podświetlenie IR Wyświetlacz 1,3] Przewód połączeniowy Czytnik kart Przycisk RESET Styk Klawiatura sabotażowy Głośnik PRZÓD TYŁ Właściwości • • Zewnętrzny panel wejściowy IP 1080P HD, kąt Detekcja człowieka. •... - Page 5 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Schematy połączeniowy Podłączenie NO LOCK NO (Biały) Elektrozaczep LOCK NC (Szary) COM (Żółty) Brama GATE NO (Niebieski) EXIT_IN (Zielony) Przycisk Wyjścia GND (Czarny) PWR+(Czerwony) Złącze RJ-45 Podłączenie NC LOCK NO (Biały) Zwora LOCK NC (Szary) COM (Żółty)
- Page 6 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Mieszkanie nr Panel wejściowy NVE-EPV120KP Mieszkanie nr Przełącznik PoE Mieszkanie nr UPLINK Przełącznik PoE Router Wi-Fi Mieszkanie nr Mieszkanie nr Kamera IP UWAGI: 1) W ustawieniach monitora abonenckiego ustawić [LOKALIZACJA URZĄDZENIA] jako [POKÓJ 1].
- Page 7 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Dodawanie kart oraz zmiana kodów 1. Edytowanie kodów Domyślny kod zarządcy to: 0000 Domyślny kod użytkowników to: 1234 A. Zmiana kodu zarządcy -Przytrzymać przycisk [#] przez 3 sekundy i wprowadzić kod zarządcy, spowoduje to wejście do trybu ustawień.
- Page 8 NVE-EPV120KP – Instrukcja instalacji. Installation manual. C. Usuwanie wszystkich breloków przypisanych do mieszkania - Przytrzymać przycisk [#] przez 3 sekundy i wprowadzić kod zarządcy, spowoduje to wejście do trybu ustawień. - Wprowadzić [2][#][Numer mieszkania][#], by usunąć wszystkie breloki przypisane do wprowadzonego numeru mieszkania.
- Page 9 NVE-EPV120KP – Instrukcja instalacji. Installation manual. 4. Odblokowywanie za pomocą przycisku wyjścia - Naciśnięcie przycisku wyjścia spowoduje otwarcie przekaźnika furtki, Zostanie to potwierdzone na wyświetlaczu poniższym obrazkiem: UWAGA! Domyślny czas odblokowania przekaźnika furtki to 5 sekund natomiast przekaźnika bramy to 0,2 sekundy.
- Page 10 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Specyfikacja Procesor Wydajny procesor SOC System operacyjny Wbudowany system Linux System Wyświetlacz 1,3] Cala Rozdzielczość 64 x 128 Kamera 2 MPx CMOS Standard kompresji vi- H.265 (domyślnie), H.264 Video Kąt widzenia 120° Rozdzielczość 1920 x 1080 Klatki/sek.
- Page 11 NVE-EPV120KP – Instrukcja instalacji. Installation manual. AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 12 NVE-EPV120KP – Instrukcja instalacji. Installation manual. THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: Directive 2014/53/EU of the European Parliament and of the Council of 16 April 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of radio equipment and repealing Directive 1999/5/EC Text with EEA relevance.
-
Page 13: Important Safeguards And Warnings

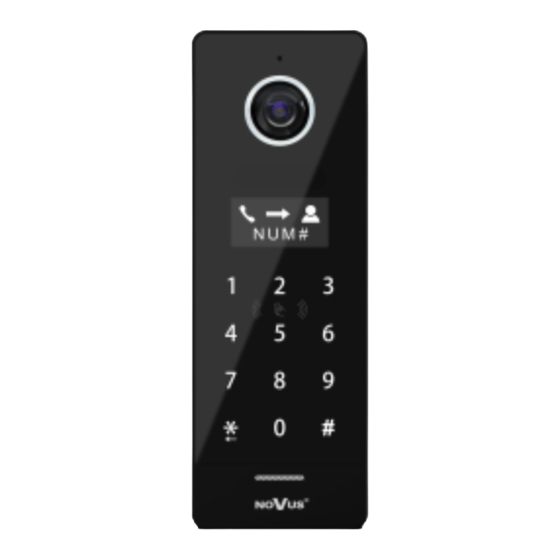

NVE-EPV120KP – Instrukcja instalacji. Installation manual. IMPORTANT SAFEGUARDS AND WARNINGS: Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary;... - Page 14 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Device information Microphone Camera IR diodes 1,3] screen Connection wire Proximity card reader RESET button Touch buttons Tamper Speaker FRONT REAR Features • • Outdoor villa entrance panel IP 1080P HD, view Human detection.
-
Page 15: Wiring Diagrams
NVE-EPV120KP – Instrukcja instalacji. Installation manual. Wiring diagrams NO Wiring LOCK NO (White) Electric lock LOCK NC (Grey) COM (Yellow) Gate GATE NO (Blue) EXIT_IN (Green) Exit button GND (Black) PWR+(Red) Network port RJ-45 NC Wiring LOCK NO (White) Electric... - Page 16 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Family 1 Entrance panel NVE-EPV120KP Family 2 PoE switch Family 3 UPLINK PoE switch Wi-Fi router Family 19 IP camera Family 20 NOTES: 1) Enter the setting menu of indoor monitor, set [SCREEN LOCATION] as [ROOM 1].
- Page 17 NVE-EPV120KP – Instrukcja instalacji. Installation manual. Registering users cards and setting a password. 1. Setting passwords Default settings password is 0000. Default user password is 1234. A. Changing settings password - Hold [#] button for 3 seconds, enter current settings password, it will enter setting mode.
-
Page 18: Panel Operation
NVE-EPV120KP – Instrukcja instalacji. Installation manual. C. Deleting user cards assigned to apartment - Hold[#] button for 3 seconds, enter current settings password, it will enter setting mode. - Enter [2][#][ROOM NO.][#], to delete all cards assigned to apartment number. -
Page 19: Entrance Panel Installation
NVE-EPV120KP – Instrukcja instalacji. Installation manual. 4. Exit button unlocking - Pressing exit button will result opening lock relay, will be confirmed on the display with the image below: NOTE! The default time of unlocking the lock relay is 5 seconds, while the gate relay is 0.2 seconds. -
Page 20: Specification
NVE-EPV120KP – Instrukcja instalacji. Installation manual. Specification Processor High performance SOP processor Operating system Linux based System Screen 1,3” Screen resolution 64 x 128 Camera 2 MPx CMOS Video compression H.265 (default), H.264 standard Video View angle 120° Camera resolution... - Page 21 NVE-EPV120KP – Instrukcja instalacji. Installation manual. NOTATKI (NOTES) AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. Wszelkie prawa zastrzeżone.
- Page 22 NVE-EPV120KP – Instrukcja instalacji. Installation manual. NIP: 9512500868, REGON: 385953687, BDO: 000433136 Wpisana do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy w Warszawie, AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. XIII Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS 0000838329, Wszelkie prawa zastrzeżone.
