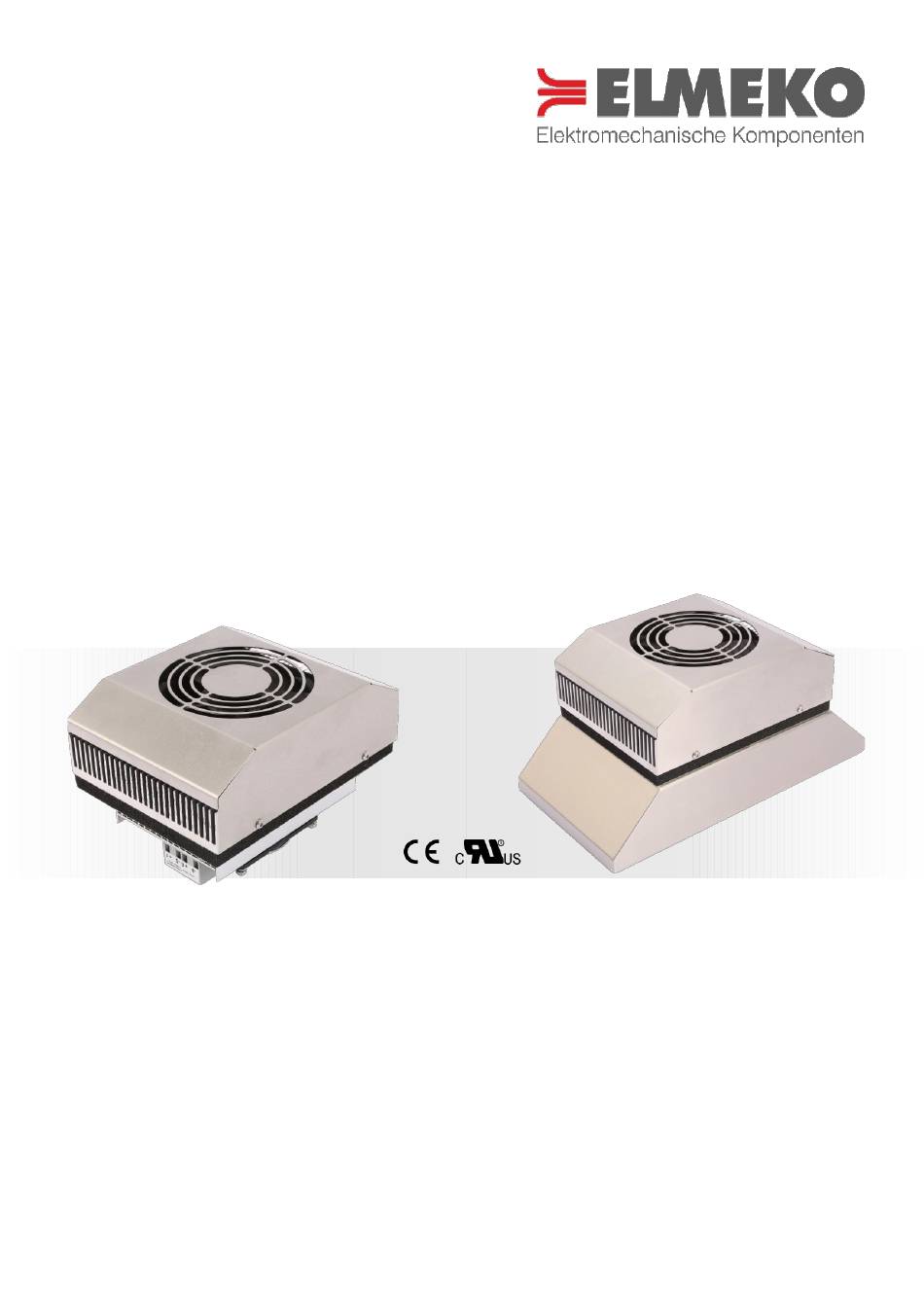

- Page 1 PELTIER-KÜHLGERÄT PK 50 THERMOELECTRIC COOLER PK 50 Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Anwendung Application ..............................3 Technische Daten Technical Data ............................ 3 Beschreibung Discription ..............................4 Berechnungssoftware DELTA T Calculation software DELTA T ..................4 Lieferumfang Delivery contents ............................4 Zubehör Accessories ................................ 5 Montage Installation ................................ 5 Abmessungen ohne Aufbaugehäuse Dimensions without additional housing ............... -
Page 3: Anwendung Application
The high efficiency contributes additionally to the eco-friendliness. With the matching controller cooling and heating is possible. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type PK 50 PK 50-HK PK 50-HK-AG Artikelnummer Part number 40 P05 570... -
Page 4: Beschreibung Discription
Bezeichnung Type Beschreibung Description Peltier-Kühlgerät Standard (Anschlussklemme vierpolig) PK 50 Standard Thermoelectric cooler (terminal four pole) Peltier-Kühlgerät, Kühlen und Heizen* (Anschlussklemme sechspolig) PK 50-HK Thermoelectric cooler, cooling and heating* (terminal six pole) Peltier-Kühlgerät, Kühlen und Heizen*, mit Aufbaugehäuse (Anschlussklemme sechspolig) -
Page 5: Zubehör Accessories
ZUBEHÖR ACCESSORIES Bezeichnung Type Beschreibung Description Artikelnummer Part number Netzteil Emparro 5 Emparro 5 42 05A 500 Power supply Emparro 5 Thermostat TES 60 TES 60 15 TES 060 Thermostat TES 60 Thermostat TRP 205, Heizen + Kühlen TRP 205 45 TRP 205 Thermostat TRP 205, heating + cooling Peltier-Controller TPC 300... -
Page 6: Abmessungen Ohne Aufbaugehäuse Dimensions Without Additional Housing
CAD data of the cooling unit and the mounting cut- out can be downloaded from the website www.elmeko.de. To do this, enter the article number in the search field on the homepage and download the data on the device page under the Download section. -
Page 7: Abmessungen Mit Aufbaugehäuse Dimensions With Additional Housing
CAD data of the cooling unit and the mounting cut- out can be downloaded from the website www.elmeko.de. To do this, enter the article number in the search field on the homepage and download the data on the device page under the Download section. -
Page 8: Montageablauf Ohne Aufbaugehäuse Assembly Procedure Without Additional Housing
PK 50 + KRP 200 PK 50 + KRP 200 Ansicht von innen: Kühlgerät mit vier Bei hoher Luftfeuchtigkeit und niedrigen Temperaturen im... -
Page 9: Montageablauf Mit Aufbaugehäuse Assembly Procedure With Additional Housing
MONTAGEABLAUF MIT AUFBAUGEHÄUSE ASSEMBLY PROCEDURE WITH ADDITIONAL HOUSING Kühlgerät auf die Öffnung setzen. Montageausschnitt und Bohrungen nach Zeichnung anfertigen. Place the cooler on the cutout. Make mounting cutout and drill holes according to drawing. Ansicht von innen: Kühlgerät mit vier Optimale Kühlung: Die warme Luft wird im Schaltschrank abgesaugt, Linsenkopfschrauben M5x16... -
Page 10: Elektrischer Anschluss Electric Installation
ELEKTRISCHER ANSCHLUSS ELECTRIC INSTALLATION Für den elektrischen Anschluss ist der Schaltschrank vorher vorschriftsmäßig außer Betrieb zu nehmen. Die Spannungsversorgung ist an die Anschlussklemmen anzuschließen (siehe Schaltbild). Außenlüfter und Peltier-Elemente sollten zusammen von einem Thermostat gesteuert werden. Der Innenlüfter kann auch zur permanenten Luftumwälzung auf Dauerstrom geschaltet sein. -
Page 11: Anschlussbeispiel Kühlen Mit Tes 60 Connection Example Cooling With Tes 60
ANSCHLUSSBEISPIEL KÜHLEN MIT TES 60* CONNECTION EXAMPLE COOLING WITH TES 60* ANSCHLUSSBEISPIEL HEIZEN UND KÜHLEN MIT TRP 205* CONNECTION EXAMPLE HEATING AND COOLING WITH TRP 205* * Thermostate und Netzteil sind Zubehör und müssen separat bestellt werden. * Thermostats and power supply are accessories and must be ordered separately. -
Page 12: Sicherheitshinweise Safety Instructions
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Der Anschluss erfolgt an 24 V DC ▪... -
Page 13: Garantieerklärung Guarantee Bond
The repaired or replaced parts do not change the beginning or end of the warranty period Attention: Any tampering with the device will invalidate the warranty and result in the exclusion of liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
