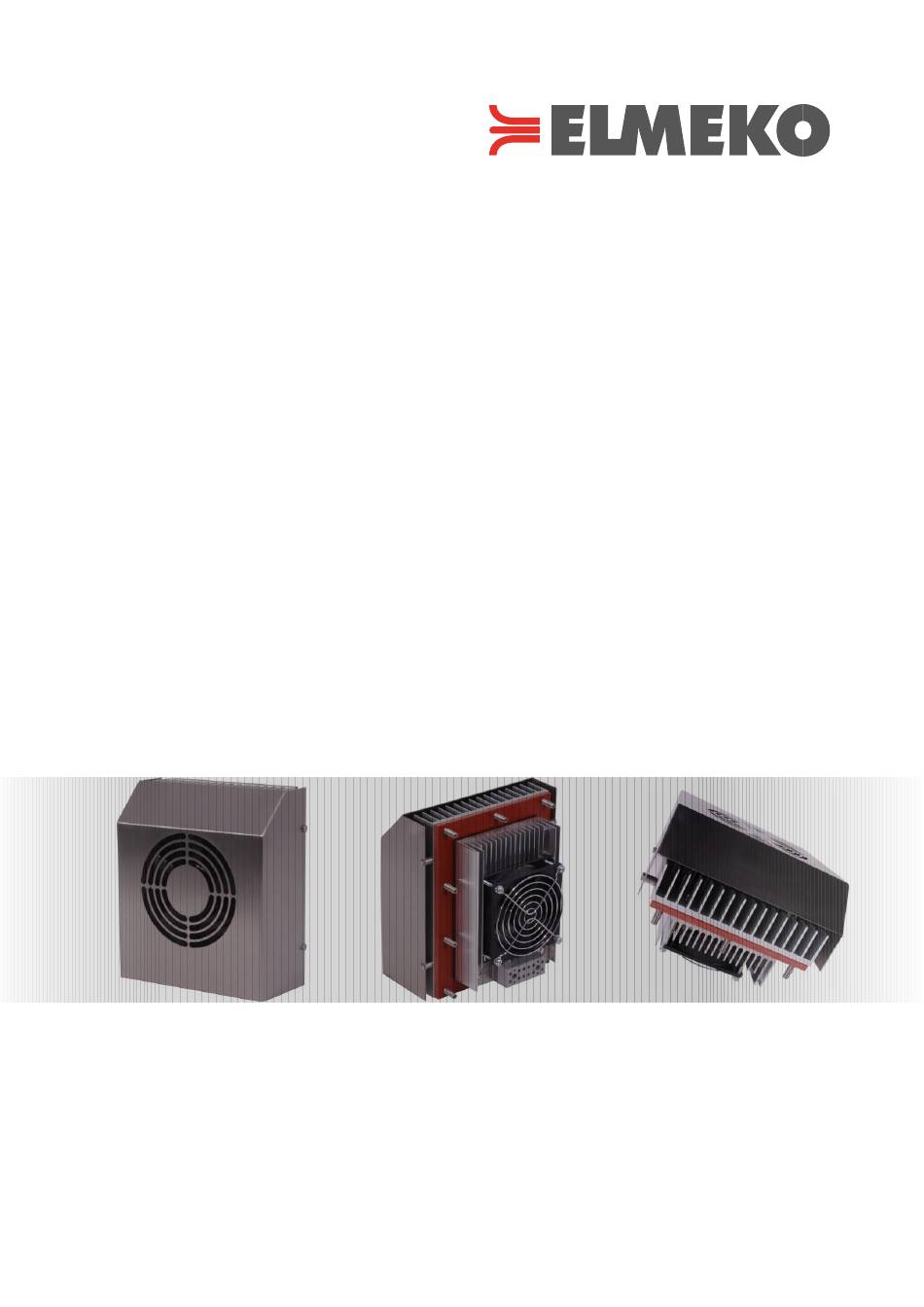

- Page 1 Elektromechanische Komponenten PK 50 HD PELTIERKÜHLGERÄT THERMOELECTRIC COOLER Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
[ Inhaltsverzeichnis ] [ Table of contents ] Inhaltsverzeichnis……………………………………………………………………………………………………... 2 Beschreibung……………………………………………………………………………………………………………. 3 Technische Daten……………………………………………………………………………………………………… 3 Abmessungen…………………………………………………………………………………………………………… 4 Montageausschnitt.…………………………………………………………………………………………………… 4 Schaltbild..………………………………………………………………………………………………………………... 5 Zubehör……………………………………………………………………………………………………………………. 5 Montage…………………………………………………………………………………………………………………… 6 Elektrischer Anschluß…….…………………………………………………………………………………………. 7 Wartung und Pflege………………………………………………………………………………………………….. 8 Lieferumfang…………………………………………………………………………………………………………….. 9 Sicherheitshinweise………………………………………………………………………………………………….. 9 Table of contents……………………………………………………………………………………………………... 2 Description….……………………………………………………………………………………………………………. -
Page 3: Beschreibung
Gerät nicht mit flüssigem Kältemittel arbeitet. Mit dem passenden Regler ist Kühl- und Heizbetrieb möglich. The PK 50 HD is a peltier cooling unit optimized for use in hygienic areas. It is designed for cooling small enclosures and electronic housings and for large displays. Stainless steel housing, a sealed fan on the outside and anodized aluminum heatsink with widely spaced cooling fins allow use in hygienic areas. -
Page 4: Abmessungen
[ Abmessungen ] [ Dimensions ] Alle Maße in mm All dimensions in mm [ Montageausschnitt ] [ Mounting cutout ] Elektromechanische Komponenten... -
Page 5: Schaltbild
[ Schaltbild ] [ Wiring diagram ] Anschlußklemme Terminal A = Lüfter Außenkreislauf A = fans outside circle B= Peltierelemente B= peltier elements C = Lüfter Innenkreislauf C = fans inner circle A = Klemmen 3+ und 4 - A = terminals 3+ and 4 - B = Klemmen 1+ und 2 - B = terminals 1+ and 2 - C = Klemmen 5+ und 6 -... -
Page 6: Montage
[ Montage ] [ Installation] Die Montageposition ist so zu wählen das der The mounting position must be chosen Luftstrom des Peltierkühlgerätes die so that the air flow supports the Temperierung der Komponenten unterstützt. heating/cooling of the components. ... -
Page 7: Elektrischer Anschluß
[ Elektrischer Anschluß ] [ Electric installation ] Schaltschrank vor der Montage vorschriftsmäßig Disconnect the cabinet before mounting the außer Betrieb nehmen. device. Spannungsversorgung an die Anschlussklemmen Connect the supply voltage to the terminals (see anschließen (siehe Schaltbild). wiring diagram). -
Page 8: Wartung Und Pflege
[ Wartung und Pflege ] [ Care and maintenance ] Das Peltierkühlgerät ist wartungsarm. The thermoelectric cooler is low-maintenance. Führen Sie in regelmäßigen Abständen eine Regularly perform a visual inspection at the fans Sichtprüfung an dem Lüfter und dem and the outer heatsink. -
Page 9: Lieferumfang
Gefahr von Personen- und Geräteschädigung. WARNING There is a risk of personal injury and equipment damage if the connection values are not observed. ELMEKO GmbH + Co. KG info@elmeko.de Graf-Zeppelin-Str. 5 | 56479 Liebenscheid | Tel. 02736 509748-0 | www.elmeko.de Elektromechanische Komponenten...
