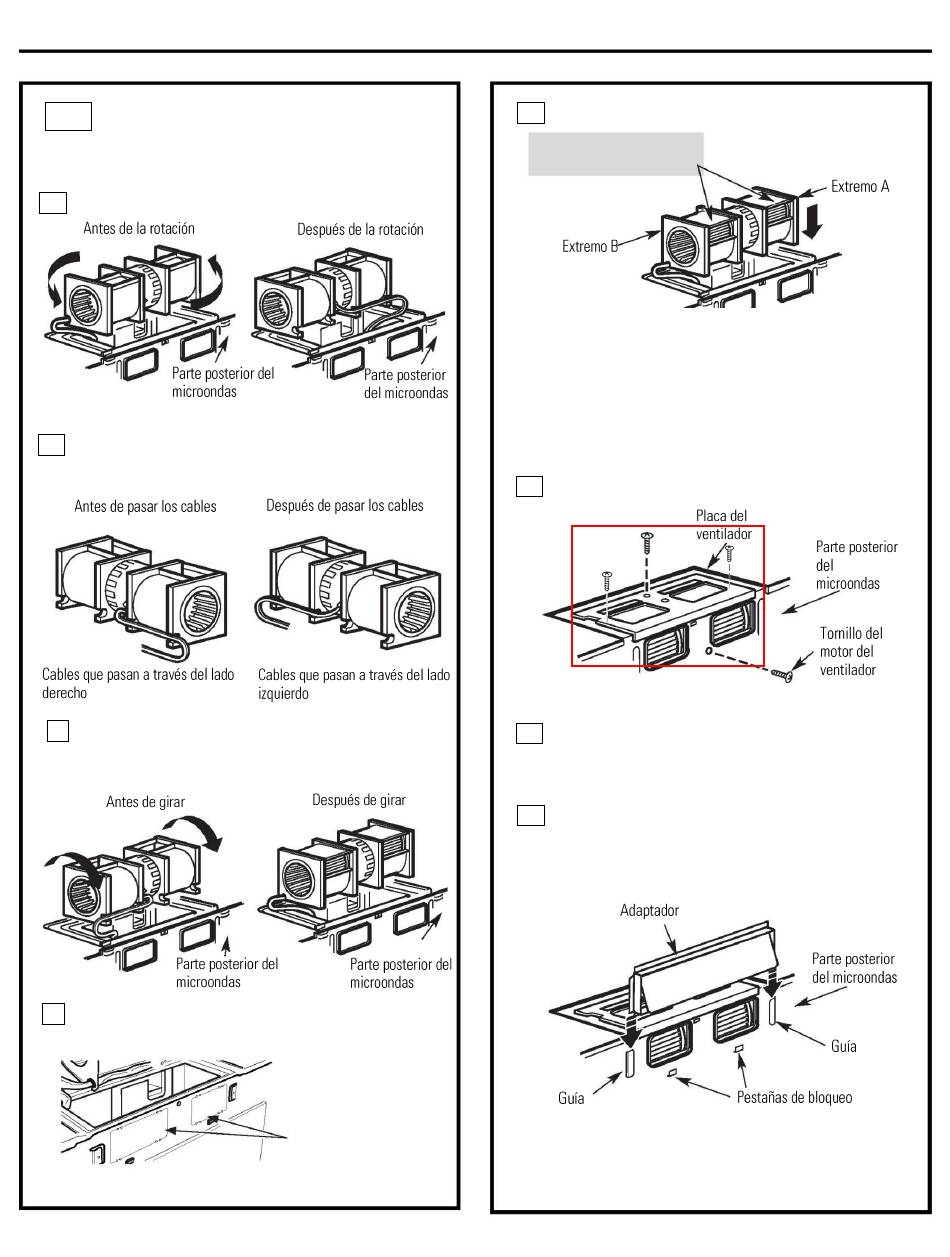

ADAPTACIÓN DEL VENTILADOR DEL
B5.
MICROONDAS PARA EL ESCAPE
TRASERO EXTERIOR (cont.)
4 Gire 180° el ventilador a la izquierda.
Retire suavemente los cables de las ranuras.
5
Vuelva a pasar los cables a travé s de las ranuras del
otro lado de la unidad del ventilador.
6 Gire 90° el ventilador para que las aberturas
de las aspas del ventilador esté n orientadas
hacia la parte posterior del microondas.
Retire las placas troqueladas de la parte posterior
7
de la unidad con tijeras. (Para algunos modelos)
Parte posterior del
microondas
Instrucciones de instalación
Placas troqueladas:
Doble las 4 pestañas en
cada panel troquelado y
retire los troqueles
metálicos del flujo de aire
trasero. Tenga cuidado de
quitar los bordes afilados
que quedaron al quitar las
placas troqueladas.
8 Vuelva a colocar el ventilador en la abertura.
DESPUÉS: Aberturas de
las aspas del ventilador
orientadas hacia atrás
PRECAUCIÓN: no tire ni estire el cableado del
ventilador. Asegú rese de que los cables no está n
pellizcados y que está n correctamente asegurados.
NOTA: Las aberturas de escape del
ventilador deben coincidir con las aberturas
de escape de la parte trasera del horno
microondas.
Fije el ventilador al microondas con los tornillos
9
originales.
10 Vuelva a ubicar la placa del ventilador en la
misma posició n que antes y apriete los tornillos.
Coloque el adaptador de escape en la parte
11
posterior del horno deslizá ndolo por las guí as que
se encuentran en el centro superior de la parte
posterior del horno.
Empuje firmemente hasta que esté en las pestañ as de
bloqueo inferiores. Asegú rese de que la bisagra de la
compuerta esté instalada de modo tal que quede en la
parte superior y que la compuerta se balancee
libremente.
ES-18
