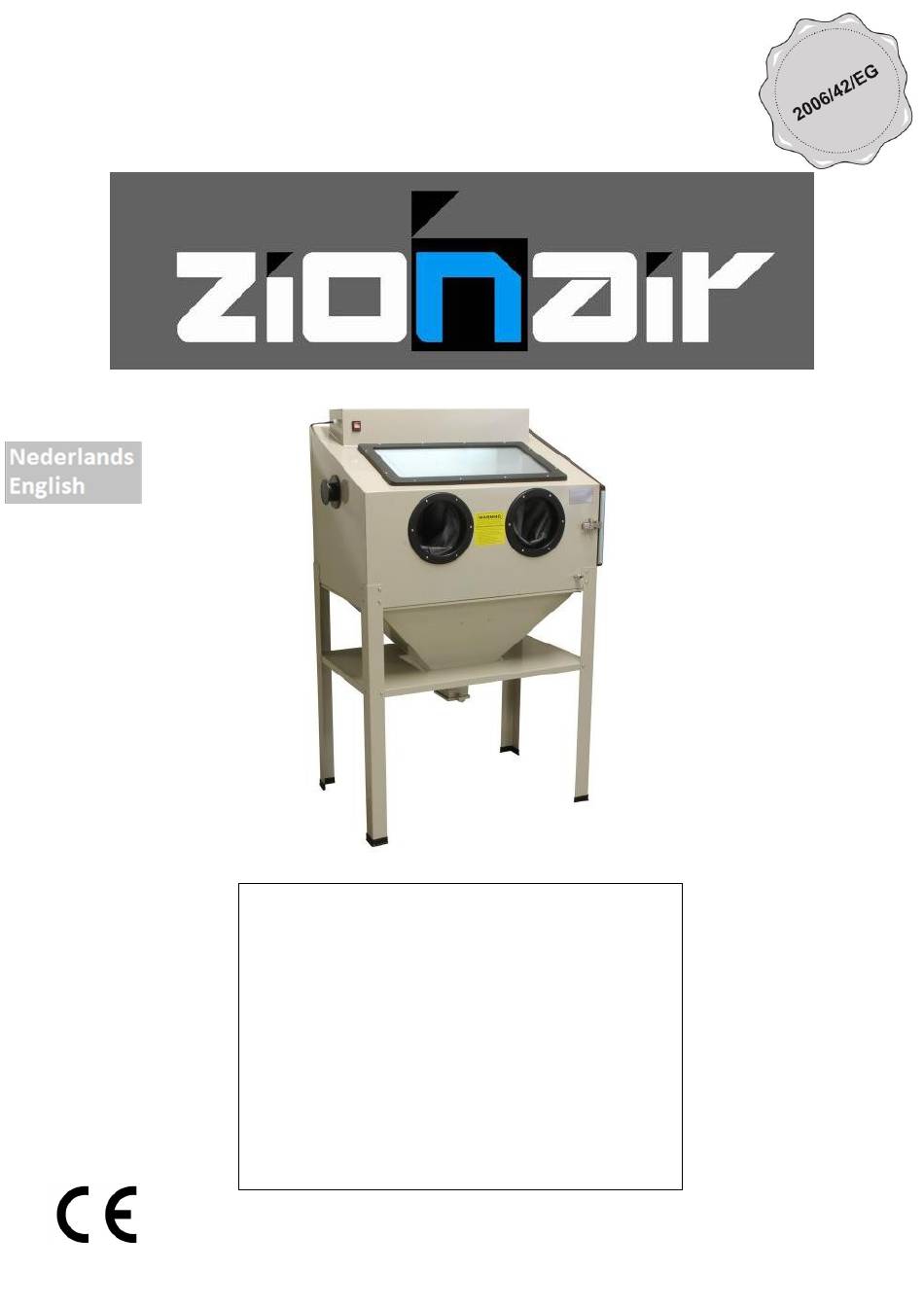

- Page 1 Zandstraalcabine 220L Sandblasting cabinet 220L SB22A Montage- en gebruiksinstructies Assembly and user instructions...
-
Page 2: Table Of Contents
Inhoudsopgave Algemene informatie ............................2 Veiligheidsvoorschriften ..........................2 Algemene veiligheidsvoorschriften ........................2 Specifieke veiligheidsvoorschriften voor zandstraalcabines ................3 Assemblage ..............................4 Uitpakken ................................4 Assemblage ................................. 5 Bediening ................................ 5 Voorbereiding ..............................5 Bediening ................................5 Onderhoud ..............................6 Controle voorafgaand aan ieder gebruik ......................6 Mogelijke problemen en oorzaken ........................ - Page 3 Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden doorgevoerd, behoudt Zionair zich het recht voor om specificaties van de in de handleiding beschreven apparatuur te wijzigen.
- Page 4 Specifieke veiligheidsvoorschriften voor zandstraalcabines 1. Voorkom te allen tijde het inademen van vrijkomend stof, draag te allen tijde adembescherming wanneer men de ruimte waar de zandstraalcabine staat betreedt i.v.m. fijnstof dat vrijkomt tijdens het stralen en in de lucht blijft hangen. Het inademen van fijnstof veroorzaakt ernstige longproblemen.
- Page 5 3. Assemblage Uitpakken...
- Page 6 Verwijder de doos en controleer de zandstraalcabine op beschadigingen, defecte onderdelen etc.. Indien er sprake is van beschadiging door transport of een defect onderdeel, neem dan onmiddellijk contact op met Uw Zionair verkooppunt. Assemblage 1. Plaats de plastic voetjes (30) onder de poten en monteer nu de poten (13) op de cabine (48).
- Page 7 3. Het is ten strengste verboden om te zandstralen indien de cabine niet volledig is afgesloten (openstaande klep/deur) of wanneer de afzuiging en/of verlichting niet aanstaat. 4. Alvorens men een werkstuk in de cabine wil plaatsen/uit de cabine wil halen, dient men de perslucht toevoer af te sluiten d.m.v.
- Page 8 Deze kan men gemakkelijk vervangen door een nieuwe. Wanneer het glas zelf beschadigd is, vervang dit dan door veiligheidsglas van dezelfde dikte en afmetingen, dit kunt U ook krijgen bij Uw Zionair-leverancier. Schoonmaken van de afzuiging (niet meegeleverd) Kijk de afzuiging na iedere 5 uur gebruik na, verwijder stof met behulp van perslucht of stofzuiger en verwijder opgehoopt vuil om een goede afzuigende werking te garanderen.
-
Page 9: General
2006/42/EC. Every sandblasting cabinet is supplied with a manual including a declaration of conformity. These must be stored and kept up to date properly. Because of quality reasons constant improvements are going to be made on the equipment, Zionair reserves the right to alter specifications of the equipment described in this manual. -
Page 10: Specific Safety Regulations For Sandblasting Cabinets
Specific safety regulations for sandblasting cabinets 1. Prevent breathing in dust at all times, wear respiratory protection at all times when one enters the room where the sandblasting cabinet stands with regard to particulate matter that is released during the blasting and remains in the air. Breathing in particulate matter causes serious lung problems. -
Page 11: Assembly
3. Assembly Unpacking Remove the carton and check the sandblasting cabinet for damage, defect parts etc.. In case of damage through transport or defect parts, immediately contact your Zionair-retailer. -
Page 12: Assembly
Assembly 1. Place the plastic feet (3) under the legs (13) and then mount the legs to the cabinet (48). 2. Mount the funnel (8) and grid (6) to the bottom of the cabinet, first remove the paper from the foam seal tape and place it onto the top of the funnel, then punch through the holes for the bolts with a screwdriver or the like. -
Page 13: Maintenance
This can easily be replaced by new foil. When the glass itself is damaged, replace it by safety glass with the same thickness and measurements, you can get this at your Zionair retailer. Cleaning the dust extractor (not inlcuded) Check the dust extractor after every 5 hours, remove dust by means of compressed air or vacuum cleaner and removed clogged debris to ensure a proper functioning of the extractor. -
Page 14: Specifications
6. Specifications Model SB22A Voltage 230V / 50Hz Min. work pressure 4bar Max. work pressure 8,6bar Air consumption 680 L/min bij 8,6bar Measurements cabinet 850x560x550mm Weight 48kg 7. Warranty 1. The warranty enters into force on the date that is mentioned on the receipt and has a validity of twelve months.
