Zionair SB09A Assembly And User Instructions Manual

Sandblasting cabinet 90l
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Zandstraalcabine 90L
Sandblasting cabinet 90L
SB09A
Montage- en gebruiksinstructies
Assembly and user instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SB09A and is the answer not in the manual?

Questions and answers

Related Manuals for Zionair SB09A

Summary of Contents for Zionair SB09A

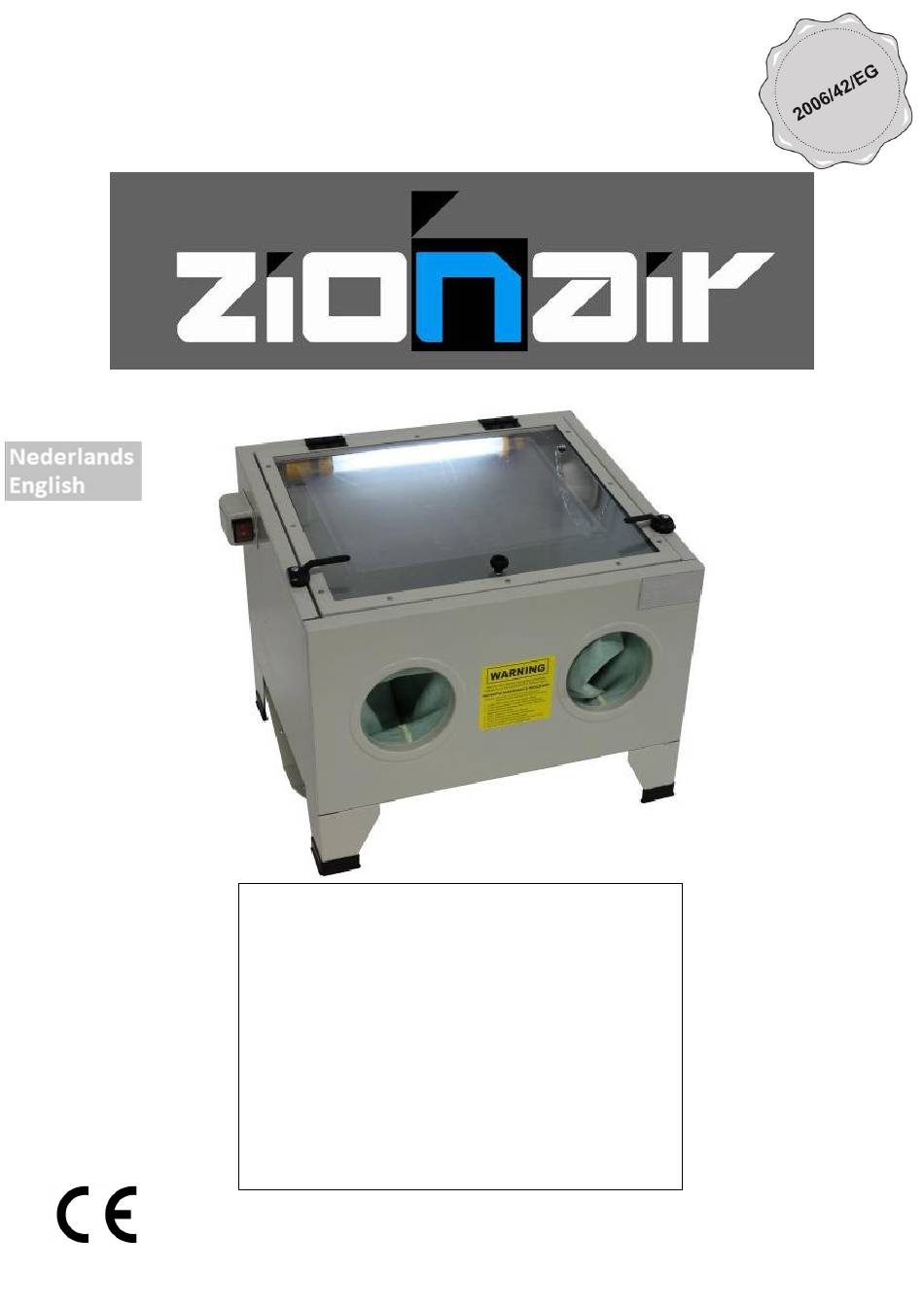

  • Page 1 Zandstraalcabine 90L Sandblasting cabinet 90L SB09A Montage- en gebruiksinstructies Assembly and user instructions...

  • Page 2: Table Of Contents

    Inhoudsopgave Algemene informatie ............................2 Veiligheidsvoorschriften ..........................2 Algemene veiligheidsvoorschriften ........................2 Specifieke veiligheidsvoorschriften voor zandstraalcabines ................3 Assemblage ..............................4 Uitpakken ................................4 Assemblage ................................. 5 Bediening ................................ 5 Voorbereiding ..............................5 Bediening ................................5 Onderhoud ..............................5 Controle voorafgaand aan ieder gebruik ......................6 Mogelijke problemen en oorzaken ........................
  • Page 3 Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden doorgevoerd, behoudt ZionAir zich het recht voor om specificaties van de in de handleiding beschreven apparatuur te wijzigen.
  • Page 4 Specifieke veiligheidsvoorschriften voor zandstraalcabines 1. Voorkom te allen tijde het inademen van vrijkomend stof, draag te allen tijde adembescherming wanneer men de ruimte waar de zandstraalcabine staat betreedt i.v.m. fijnstof dat vrijkomt tijdens het stralen en in de lucht blijft hangen. Het inademen van fijnstof veroorzaakt ernstige longproblemen.
  • Page 5 3. Assemblage Uitpakken Verwijder de doos en controleer de zandstraalcabine op beschadigingen, defecte onderdelen etc.. Indien er sprake is van beschadiging door transport of een defect onderdeel, neem dan onmiddellijk contact op met Uw Zionair verkooppunt.
  • Page 6 Assemblage Bevestig de aanzuiging voor straalgrit (23) onder in de kast, plaats de Ø16 ring over de aanzuiging (23) en steek deze door de bodem van de cabine. Kantel de kast nu schuin naar achteren en zet de aanzuiging vast met de M16 moer (37). 3.
  • Page 7 Deze kan men gemakkelijk vervangen door een nieuwe. Wanneer het glas zelf beschadigd is, vervang dit dan door veiligheidsglas van dezelfde dikte en afmetingen, dit kunt U ook krijgen bij Uw Zionair-leverancier. Schoonmaken van de afzuiging (niet meegeleverd) Kijk de afzuiging na iedere 5 uur gebruik na, verwijder stof met behulp van perslucht of stofzuiger en verwijder opgehoopt vuil om een goede afzuigende werking te garanderen.
  • Page 8 6. Specificaties Model SB09A Voltage 230V / 50Hz Min. werkdruk 4bar Max. werkdruk 8,6bar Luchtverbruik 680 L/min bij 8,6bar Binnen afmetingen 560x460x280mm Gewicht 18kg 7. Garantie 1. De garantie treed in werking op de datum vermeld op de aankoopnota en heeft een geldigheid van 12 maanden.

  • Page 9: General

    2006/42/EC. Every sandblasting cabinet is supplied with a manual including a declaration of conformity. These must be stored and kept up to date properly. Because of quality reasons constant improvements are going to be made on the equipment, Zionair reserves the right to alter specifications of the equipment described in this manual.

  • Page 10: Specific Safety Regulations For Sandblasting Cabinets

    Specific safety regulations for sandblasting cabinets 1. Prevent breathing in dust at all times, wear respiratory protection at all times when one enters the room where the sandblasting cabinet stands with regard to particulate matter that is released during the blasting and remains in the air. Breathing in particulate matter causes serious lung problems.

  • Page 11: Assembly

    3. Assembly Unpacking Remove the carton and check the sandblasting cabinet for damage, defect parts etc.. In case of damage through transport or defect parts, immediately contact your Zionair-retailer.

  • Page 12: Assembly

    Assembly Mount the sand suction adapter (23) to the bottom of the cabinet, place the Ø16 washer over the sand suction adapter (23) and put it through the bottom of the cabinet. Now tilt the cabinet backward and fasten the sand suction adapter (23) with the M16 nut (37).

  • Page 13: Possible Problems And Causes

    This can easily be replaced by new foil. When the glass itself is damaged, replace it by safety glass with the same thickness and measurements, you can get this at your Zionair retailer. Cleaning the dust extractor (not included) Check the dust extractor after every 5 hours, remove dust by means of compressed air or vacuum cleaner and removed clogged debris to ensure a proper functioning of the extractor.

  • Page 14: Warranty

    7. Warranty 1. The warranty enters into force on the date that is mentioned on the receipt and has a validity of twelve months. 2. The warranty is not transferable without written permission of your distributor. 3. Warranty cannot be claimed without a receipt. 4.
