- Page 1 AUTOOL ATF705 Automatic Transmission Fluid (ATF) Exchanger User Manual 用户手册 www.autooltech.com...
- Page 2 企业标准 / Corporate Standard:...
- Page 3 AUTOOL. The informa- tion contained herein is designed only for the use of this unit. AUTOOL is not responsible for any use of this information as applied to other units.
-
Page 4: Table Of Contents
TABLE OF CONTENTS Cautions ........................... 2 General safety......................2 Maintenance And Care....................3 Product Introduction ....................... 3 Introduction........................3 Specifications ......................3 Features ........................3 Product Structure......................4 Structure diagram......................4 Operations Instruction ....................5 Preparation before operation..................5 Functional Operation ...................... -
Page 5: Cautions
CAUTIONS General For the correct use of the instrument, please read the full text of this safety manual carefully before use. Do not use the “Equal Exchange” or “Add New Oil” functions when the device is not connected to the car; such actions are strictly prohibited. Do not add automatic transmission fluid or cleaning agents through the refilling eling port while the device is in operation. -
Page 6: Product Introduction
PRODUCT INTRODUCTION Introduction ● The AUTOOL ATF705 Automatic Transmission Fluid (ATF) Exchanger Machine can achieve fully automatic operation and complete high-preci- sion, equal-quantity cleaning and oil replacement in a short time, with an fluid change rate of over 90%. Its control precision ensures the quality of the exchange between new and old transmission fluid, providing the ultimate protection for the vehicle’s automatic transmission. -
Page 7: Product Structure

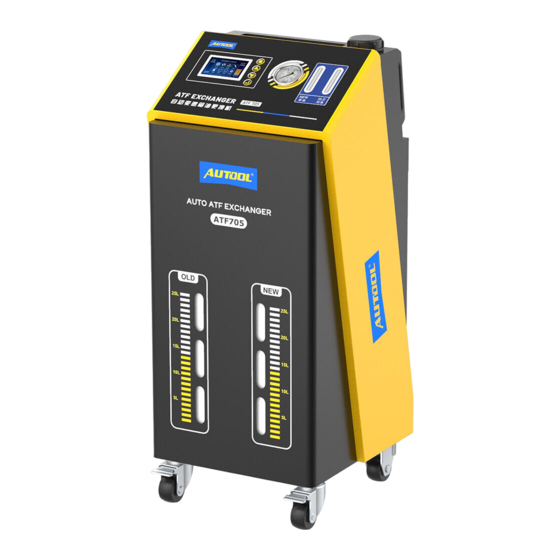

PRODUCT STRUCTURE Structure diagram Control Panel Oil Return Pressure Gauge Old Oil Level Window New Oil Level Window New Oil Filling Port New / Old Oil Window Power Switch Fuse Transmission Connection Hose... -
Page 8: Operations Instruction
OPERATIONS INSTRUCTION Connecting Power Preparation before ● Connect the clamps to the two terminals of the car battery (DC12V; the operation device can automatically recognize the polarity). Lifting the Car ● Raise the car so that the drive wheels are suspended at least 20cm off the ground. -
Page 9: Equal Exchange Of Old And New Oil
● Without starting the engine, select start to confirm. ● The cleaning fluid in the new oil tank will be automatically added to the transmission. 2. Select the “Cycle Cleaning” function, set the cleaning time, and then select start to confirm the cleaning of the transmission and begin the countdown. -
Page 10: Adding New Oil
Do not add new transmission fluid to the tank midway through this func- tion’s operation, as this will result in unequal amounts! If new fluid does need to be added, wait until this function has finished running. Adding When the vehicle’s automatic transmission fluid level is insufficient, new oil and a certain amount of new oil needs to be added to the rated value, you can run this function. -
Page 11: Maintenance Service
MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 pro- cedures and 12 times of testing and inspection work, which ensures that each product has excellent quality and performance. Maintenance To maintain the performance and appearance of the product, it is recom- mended that the following product care guidelines be read carefully：... -
Page 12: Warranty
All information, illustrations, and specifications contained in this manual, ● AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product. Every... -
Page 13: Return & Exchange Service
RETURN & EXCHANGE SERVICE Return & ● If you are an AUTOOL user and are not satisfied with the AUTOOL prod- Exchange ucts purchased from the online authorized shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;... - Page 14 目 录 版权信息 ..........................12 版权 ..........................12 注册商标 ........................12 注意事项 ..........................13 安全规程........................13 产品简介..........................14 概述 ..........................14 产品规格 ........................14 功能特性 ........................14 产品结构 ..........................15 结构图........................... 15 操作说明 ..........................16 操作前准备 ........................16 功能运行操作........................16 循环清洗...
-
Page 15: 版权信息
版权信息 版权所有! 未征得深圳市偶然科技有限公司的书面同意， 任何公司或个人不 版权 ● 得以任何形式 （电子、 机械、 影印、 录制或其他形式） 对本说明书进行复制 和备份。 本手册专为偶然公司产品的使用而计， 对于将之用于指导其他设备 操作而导致的各种后果， 本公司不承担任何责任。 因使用者个人或第三方的意外事故， 滥用、 误用该设备， 擅自更改， 或修理 ● 该设备， 或未按偶然公司的操作与保养要求而导致设备损坏、 遗失所产生 的费用及开支等， 偶然公司及其分支机构不承担任何责任。 正式声明: ● 本说明书所提及之其他产品名称， 目的在于说明该设备如何使用， 其注册 商标所有权仍属原公司。 本设备供专业技术人员或维修人员使用。 ● 注册商标 偶然公司已在中国及海外若干国家进行了商标注册， 其标志为 。 本 手册所提及之偶然公司其它商标、... -
Page 16: 注意事项
注意事项 安全规程 在使用本仪器之前， 请先仔细地通读一遍本手册， 熟悉一下产品， 避免 造成人身伤害和仪器产品损坏事故。 在设备未与汽车连接时， 严禁使用 “等量交换” 与 “加注新油” 功能； 在设备运行中， 严禁从加油口加入自动变速箱油或清洗剂； 设备存放时， 设备内部的新旧油箱严禁存有油液。 旧油在设备工作完成后， 应马上转移到其他容器， 以避免影响到设备的更换等量精度； 设备运行时须放于水平位置运行， 以防止设备油泵吸不干净油箱内的油液 ； 设备在等量交换变速箱油过程中， 除紧急情况外， 应避免将发动机熄火再 启动。 防止发动机启动时电压波动过大， 影响等量精度。... -
Page 17: 产品简介
产品简介 AUTOOL ATF705自动变速箱油更换机， 可实现全自动运行以及在短时间内 概述 ● 完成高精度等量清洗换油， 换油率可达90%以上。 设备具有更换等量的控 制精度， 极致保障汽车自动变速器新旧油的更换质量。 该款设备采用智能 流程设计， 是深化养护汽车作业中的得力设备。 产品规格 电压 DC 12V 最大功率 <150W 压力表 10kg/cm² 出油管 2.5m 回油管 2.5m 油箱 等量更换误差 <0.2kg 噪音 <70db 产品尺寸 470x440x1060mm 全自动识别进出油方向/智能转换自动变速箱进出油方向； 功能特性 ● 全自动完成变速箱新旧油更换功能； ● 全自动程序控制， 新旧油高精度等量交换；... -
Page 18: 产品结构
产品结构 结构图 操作面板 回油压力表 旧油液位视窗 新油液位视窗 新油加注口 新/旧油视窗 电源开关 保险丝 变速箱连接管... -
Page 19: 操作说明
操作说明 操作前准备 连接电源 用电夹连接汽车蓄电池两个极柱上 （DC12V， 设备可自动识别极性） 。 ● 举车 将汽车可靠顶起。 使驱动轮悬空至少20cm。 拉紧手刹。 并在非驱动轮前后 ● 均加止轮器可靠制动。 连接管路 找出变速箱与散热器的连接油管， 选容易拆开的一条拆开； ● 从适配接头箱中选择对应接头，连接到设备油管上，（某些车型可能需要 ● 使用专用接头进行连接） ； 将设备上的油管与所拆变速箱油管两端上的接头任意相接 （不必考虑其 ● 流向） 。 检查确认 启动车辆发动机， 确认管道可靠、 无泄漏。 方可打开设备电源开关。 ● 功能运行操作 循环清洗 1. 加入清洗液 （如果不加入清洗液， 那就通过新油循环来进行冲洗） 。 方法一：... -
Page 20: 新旧油等量交换
为了达到最好的清洗效果， 清洗时间建议在20分钟以上。 。 循环清洗过程中发动机应处于运行状态， 并在清洗过程中切换不同的档位 视情况而定。 每次换档停留约一分钟。 在高速挡工作时， 加油门使车速达60 公里/小时以上， 才能更换高速挡控制油路的自动变速箱油。 新旧油等量 往设备加油口倒入变速箱油。 ● 交换 选择 “等量交换” 功能， 设定要进行交换的量。 ● 启动车辆发动机， 选择开始确认后开始交换。 界面动态实时显示相关参数 。 ● 重要提示 确认油管已接好； 设定换油量不能大于新油箱内的油量， 否则机器不工作； 在操作时设定换油量要比自动变速箱额定油量多2升左右； 以确保自动变速 箱油更换彻底， 尤其是之前变速箱里加入过清洗液的， 可以减少残留清洗 液对密封件的损伤； 更换过程中应对不同的档位进行切换， 视情况而定， 每次换档停留一分钟 左右。 在高速挡工作时， 加油门使车速达60公里/小时以上， 才能更换高速 挡控制油路的自动变速箱油；... - Page 21 排空新油 选择 “排空新油” 功能， 此时设备油管不能与车辆连接。 ● 选择开始确认后开始交换。 新油箱内的油液将会被排入旧油箱。 ● 排空旧油 打开设备后门， 松开旧油箱上的固定绑带， 取出旧油箱内的所有管带， 将旧 ● 油箱从设备内部取出。 排空旧油。 排空后将空的旧油箱妥善放置在秤盘上， 将管带插入并固定好绑带。 ● 维护 换油时注意各连接处是否漏油。 ● 每次操作完设备存放时设备旧油箱内废油要及时排出设备， 新油以容器保 ● 存， 以保护电子秤在非工作下处于空载状态。 保持新油箱的清洁 。 ● 如出现新旧油重量显示异常情况， 可在排空新旧油桶后执行系统参数内的 ● 一键归零功能对新旧油电子秤进行归零操作。 如一键归零后依然存在问题， 请及时联系客服人员对新旧油电子秤进行标 ● 定操作(如设备与说明说不同， 实际操作以设备为准)。...
-
Page 22: 维修保养服务
维修保养服务 您所拥有的AUTOOL产品选用持久耐用的材料， AUTOOL坚持精益求精的生产 工艺， 每一件产品出厂都经过35道工序及12次质检工作， 从而确保每一件产 品都拥有卓越的品质及性能。 所以您的AUTOOL产品值得您定期维护保养， 使 其产品将能够长期稳定地工作。 维修保养 维护保养是为了保持产品性能和外观， 我们建议您仔细阅读以下产品保养指南 ： 注意不要将产品与粗糙表面摩擦或揉搓产品， 特别是钣金外壳。 ● 对产品中需要紧固和连接的部位经常进行检查， 如发现松动应及时紧固， 以 ● 保证产品的安全运行。 对与各种化学介质接触的产品外部和内部零件要经 常进行除锈、 喷漆等防腐处理， 以提高产品的抗腐蚀能力， 延长产品的使用 寿命。 遵守安全操作规程， 不超负荷使用产品。 产品的安全防护装置齐全可靠， 及 ● 时消除不安全因素。 电路部分彻底检查， 老化电线要及时更换。 定期清洗和更换易耗部件； 调整各部位配合间隙和更换磨损 （已坏） 部件清... -
Page 23: 保修服务
有1年保修期。 保修方式 根据具体的故障情况对产品进行免费修理或更换； ● 我方保证所有更换的部件、 附件或产品都是全新； ● 在客户收到产品90天内出现故障同时提供视频和图片， 我方承担运费并免 ● 费提供相应配件给客户更换。 收到产品超过90天， 客户承担相应的费用， 我 方免费提供配件给客户更换； 以下情况不在免费保修范围： 非正规渠道购买AUTOOL的产品； ● 未按产品说明书要求使用和维护造成的损坏； ● 在AUTOOL， 我们为精湛的设计和卓越的服务感到自豪。 我们很乐意为您提供 更多的支持或服务。 声明 偶然公司保留更改产品设计与规格的权利， 届时恕不另行通知。 实物外观 ● 与颜色可能与说明书中显示的有差别， 请以实物为准。 我们已尽最大努力力 求使书中所有描述准确， 但仍难免有不妥之处。 如有疑问， 请联系经销商或 偶然售后服务中心。 本公司对产品拥有最终解释权， 不承担任何因误解而 产生的后果。... -
Page 24: 退换货服务
退换货服务 如果您对从线上授权购物平台和线下授权经销商所购买的AUTOOL产品不 退换货 ● 满意， 根据 《AUTOOL全球销售条款》 ， 您可以自收到产品之日起七日内退 货； 或者在产品交付之日起的30日内调换等值的其他产品。 退回及调换的产品必须处于完全可销售状态， 并附上相关销售单单据， 所有 ● 相关配件、 纸质发票 （如有） 。 AUTOOL将会对寄回退货的商品进行检查， 以确保其处于完好无损的状态 ● 并且符合条件， 相关条件详情请参阅 《AUTOOL全球销售条款》 。 任何未通 过检查的商品将退还给您， 您将不会获得商品退款。 您可以通过客户服务中心或AUTOOL授权经销商调换产品； 退换货原则为 ● 从哪里购买， 就从哪里退换货。 如果您退换货遇见困难或者阻碍， 请联系 AUTOOL客户服务中心。 通过客户服务中心退换货时， 我们建议您通过下面 的方式进行：...
