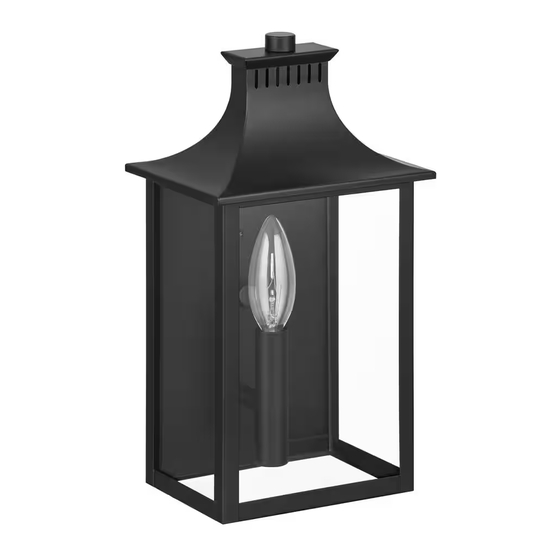

THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this light fixture. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home...
Table of Contents Table of Contents ............2 Hardware Included ..............3 Safety Information ............2 Package Contents ..............4 Warranty ................. 2 Installation ..............Three (3) Year Warranty ............. 2 Care and Cleaning ............8 What is Covered ............... 2 Troubleshooting .............
Pre-Installation PLANNING INSTALLATION □ Read all instructions before installing. □ To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard. IMPORTANT: Inspect the wire insulation for any cuts, NOTE: This product requires one 60W Candelabra abrasions, or exposed copper that may have occurred base bulb or LED equivalent.
Installation Installing the crossbar assembly □ □ Attach the fixture hood (C) and the cup (B) over the fixture Secure the crossbar assembly (AA) to the outlet box (not body (D). included) with the outlet box screws (BB). Tighten until □...
Page 6
Installation (continued) Making the electrical connections * Use wire connectors (CC) to connect the wires. □ Ground Wire: □ Wrap the supply ground wire around the green ground screw on the crossbar assembly (AA), no less than 2 in. from the end of the wire.
Page 7
Installation (continued) Using silicone sealer □ Make sure the surface of the exterior wall and the fixture backplate are free of dirt. □ Using silicone sealer (not included) start on one side of the fixture backplate and follow the contour where the fixture backplate meets the exterior wall surface.
Check the wire connections. □ Contact a qualified electrician or call the Customer Care Service Team at 1-855-HD-HAMPTON. Service Parts MODEL: HD8122A Part Description Crossbar assembly Outlet box screw Wire connector Finial...
Page 9
Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
Page 10
GRACIAS POR TU COMPRA. Apreciamos la confianza que has depositado en Hampton Bay al comprar esta lámpara. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las...
ÍNDICE Índice................2 Aditamentos incluidos..............3 Información de seguridad..........2 Contenido del paquete..............4 Garantía................2 Instalación..............Tres (3) años de garantía............. 2 Cuidado y limpieza............8 La garantía cubre................. Solución de problemas..........8 Lo que no cubre la garantía............Piezas de recambio............
Antes de la instalación Planificación de la instalación □ Lea todas las instrucciones antes de realizar la instalación. □ Coloque este producto sobre una superficie suave y no abrasiva, como una alfombra o una base de cartón, para evitar dañarlo. IMPORTANTE : Revisa que el aislamiento de los NOTA:Este producto necesita bombillas de...
Instalación Instalación del soporte de barras cruzadas Montaje del cuerpo de la lámpara □ □ Fijar la carcasa de la lámpara (C) y tapa (B) en el cuerpo de la Fije la ensamble de la barra transversal (AA) a la caja de salida lámpara (D).
Page 15
Instalación (continuación) Realizar las conexiones eléctricas * Utilice los conectores de cables (CC) para conectar los cables. □ Cable de tierra: □ Enrolle el cable de tierra de la alimentación alrededor del tornillo de toma a tierra verde en el ensamble de la barra transversal (AA), no menos de 5 cm desde el extremo del cable.
Page 16
Instalación (continuación) Using silicone sealer □ Asegúrese de que la superficie de la pared exterior y la placa posterior de la lámpara no tengan suciedad. □ Comience aplicando sellador de silicona (no se incluye) en un lado de la placa posterior de la lámpara y siga el contorno en donde la placa posterior de la lámpara se encuentra con la pared exterior y hacia arriba.
Contacte a un electricista calificado o llame al equipo de Servicio al Cliente al 1-855-HD-HAMPTON. Piezas de recambio Modelo: HD8122A Pieza Descripción Ensamble de la barra transversal Tornillo para la caja de salida Conector de cables...
Page 18
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay, de 8 a.m. a 7 p.m., hora estándar del Este, de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
