HB7099-43
1007 359 916
USE AND CARE GUIDE

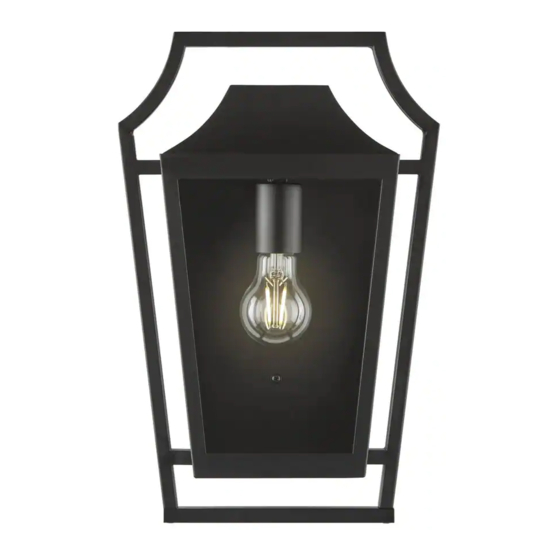

EXTERIOR INCANDESCENT WALL LANTERN
ELSMERE
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this exterior
incandescent wall lantern. We strive to continually create quality products designed to enhance your home. Visit us
online to see our full line of products available for your home improvement needs. Thank you for choosing Hampton
Bay!
