Grundig 32 VLE 973 BL Service Manual

Chassis j5
Hide thumbs Also See for 32 VLE 973 BL:
Table of Contents

Advertisement

Quick Links

TV
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer / Part Number 720100561000
Änderungen vorbehalten / Subject to alteration
TCC 0513, 0413, 0313, 0213, 1212 MP • Prepared in Germany
http://www.grundig.com
Service Manual
Chassis J5
32 VLE 973 BL
32 VLE 9272 CL
32 VLE 9370 BL
32 VLE 9372 WL
37 VLE 973 BL
37 VLE 9272 CL
42 VLE 973 BL
42 VLE 8370 BP
42 VLE 9272 CL
47 VLE 973 BL
47 VLE 8370 BP
47 VLE 9272 CL
55 VLE 973 BL
55 VLE 8370 BP
55 VLE 9272 CL
Sydney 37 CLE 9376 BL
LRL000
LKT000
LMB000
LWP000
LRM000
LKU000
LRN000
LRE000
LKV000
LRP000
LRF000
LHY000
LRQ000
LRG000
LHZ000
LMT000

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 32 VLE 973 BL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Grundig 32 VLE 973 BL

Summary of Contents for Grundig 32 VLE 973 BL

  • Page 1 Service Manual Chassis J5 32 VLE 973 BL LRL000 32 VLE 9272 CL LKT000 32 VLE 9370 BL LMB000 32 VLE 9372 WL LWP000 37 VLE 973 BL LRM000 37 VLE 9272 CL LKU000 42 VLE 973 BL LRN000 42 VLE 8370 BP...

  • Page 2: Table Of Contents

    GRUNDIG Service Chassis J5 Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be valid gemäß dem Service Manual "Sicherheit", Material- as provided by the "Safety" Service Manual, part nummer 720108000001, sowie zusätzlich die even- number 720108000001, as well as the respective tuell abweichenden, landesspezifischen Vorschriften! national deviations.

  • Page 3: Allgemeiner Teil

    GRUNDIG Service Chassis J5 Allgemeiner Teil General Section Allgemeine Hinweise General Notes Vor dem Öffnen des Gehäuses den Netzstecker ziehen! Before opening the cabinet disconnect the mains plug! Achtung: ESD-Vorschriften beachten Attention: Observe the ESD safety regulations Leitungsverlegung Wiring Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen, ist Before disconnecting any leads and especially the earth connecting die Leitungs ver legung zu den einzelnen Baugruppen zu beachten.

  • Page 4: Geräte- Und Display-Varianten

    Chassis Code" oder Ihre Display-Variante please look for a current version nicht aufgeführt sein, können at the GRUNDIG service portal Sie eine aktualisierte Version auf "http://service.grundig.de". dem GRUNDIG Service-Portal Serialnummer / Before changing any board please Display Type "http://service.grundig.de"...
  • Page 5 GRUNDIG Service Chassis J5 Technische Daten / Technical Data 32" 32 VLE 973 BL 32 VLE 9272 CL 32 VLE 9370 BL 32 VLE 9372 WL Order No. LRL000 LKT000 LMB000 LWP000 Product Code Destination D, A D, A D, A...
  • Page 6 GRUNDIG Service Chassis J5 32 VLE 973 BL 32 VLE 9272 CL 32 VLE 9370 BL 32 VLE 9372 WL DVB-T2 Front end Input frequency (MHz) / Loop through Input level / Impedance Modulation FEC Mode Activ antenna support DVB-T Front end Input frequency (MHz) / Loop through 177 - 862 VHF &...
  • Page 7 Menue languages OSD 24 languages, D, GB, F, I, E, P, NL, DK, S, FIN, N, TR, GR, PL, CZ, SK, SLO, H, RUS, RO, BG, HR, LT,EE OSD-style OEM-style with Grundig look OEM-style with Grundig look OEM-style with Grundig look...
  • Page 8 GRUNDIG Service GRUNDIG Service Chassis J5 Chassis J5 37 VLE 973 BL 37 VLE 9272 CL Sydney 37 CLE 9376 BL DVB-T2 Front end Input frequency (MHz) / Loop through Input level / Impedance Modulation FEC Mode Activ antenna support...
  • Page 9 Menue languages OSD 24 languages, D, GB, F, I, E, P, NL, DK, S, FIN, N, TR, GR, PL, CZ, SK, SLO, H, RUS, RO, BG, HR, LT,EE OSD-style OEM-style with Grundig look OEM-style with Grundig look OEM-style with Grundig look...
  • Page 10 GRUNDIG Service GRUNDIG Service GRUNDIG Service Chassis J5 Chassis J5 Chassis J5 42 VLE 973 BL 42 VLE 8370 BP 42 VLE 9272 CL DVB-T2 Front end Input frequency (MHz) / Loop through 177 - 862 VHF & UHF Input level / Impedance...
  • Page 11 Menue languages OSD 24 languages, D, GB, F, I, E, P, NL, DK, S, FIN, N, TR, GR, PL, CZ, SK, SLO, H, RUS, RO, BG, HR, LT,EE OSD-style OEM-style with Grundig look OEM-style with Grundig look OEM-style with Grundig look...
  • Page 12 GRUNDIG Service GRUNDIG Service GRUNDIG Service GRUNDIG Service Chassis J5 Chassis J5 Chassis J5 Chassis J5 47 VLE 973 BL 47 VLE 8370 BP 47 VLE 9272 CL DVB-T2 Front end Input frequency (MHz) / Loop through 177 - 862 VHF & UHF...
  • Page 13 Menue languages OSD 24 languages, D, GB, F, I, E, P, NL, DK, S, FIN, N, TR, GR, PL, CZ, SK, SLO, H, RUS, RO, BG, HR, LT,EE OSD-style OEM-style with Grundig look OEM-style with Grundig look OEM-style with Grundig look...
  • Page 14 GRUNDIG Service GRUNDIG Service GRUNDIG Service GRUNDIG Service Chassis J5 Chassis J5 Chassis J5 Chassis J5 55 VLE 973 BL 55 VLE 8370 BP 55 VLE 9272 CL DVB-T2 Front end Input frequency (MHz) / Loop through 177 - 862 VHF & UHF...

  • Page 15: Bedienhinweise

    Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, die Sie unter www.grundig.de, Menüpunkt Downloads/Bedienungsanlei- tungen herunterladen können.
  • Page 27 Hinweis – Kindersicherung: Mit dem PIN-Code können Sie die 2356 Einstellungen ändern.
  • Page 29 Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions which can be downloaded by www.grundig.com, submenu Downloads/Manuals.
  • Page 41 Note – Parental control: Instead of the PIN Code 2356, you can enter a new personal code.

  • Page 43: Service- Und Sonderfunktionen

    GRUNDIG Service Chassis J5 Service- und Sonderfunktionen Service and Special Functions Tastenfunktionen Functions of the buttons Aufrufen/Beenden des COMFORT GUIDE / Call up/exit the COMFORT GUIDE / MENU MENU Beenden des Service Mode exit the Service Mode Menü-Zeile (Menüpunkt) wählen...
  • Page 44 GRUNDIG Service GRUNDIG Service Chassis J5 Chassis J5 Menü Menüpunkt Einstellung Sydney 42 VLE 9272 47 VLE 973 47 VLE 8370 47 VLE 9272 55 VLE 973 55 VLE 8370 55 VLE 9272 Menu Point of Menu Adjustment 37 CLE 9376...

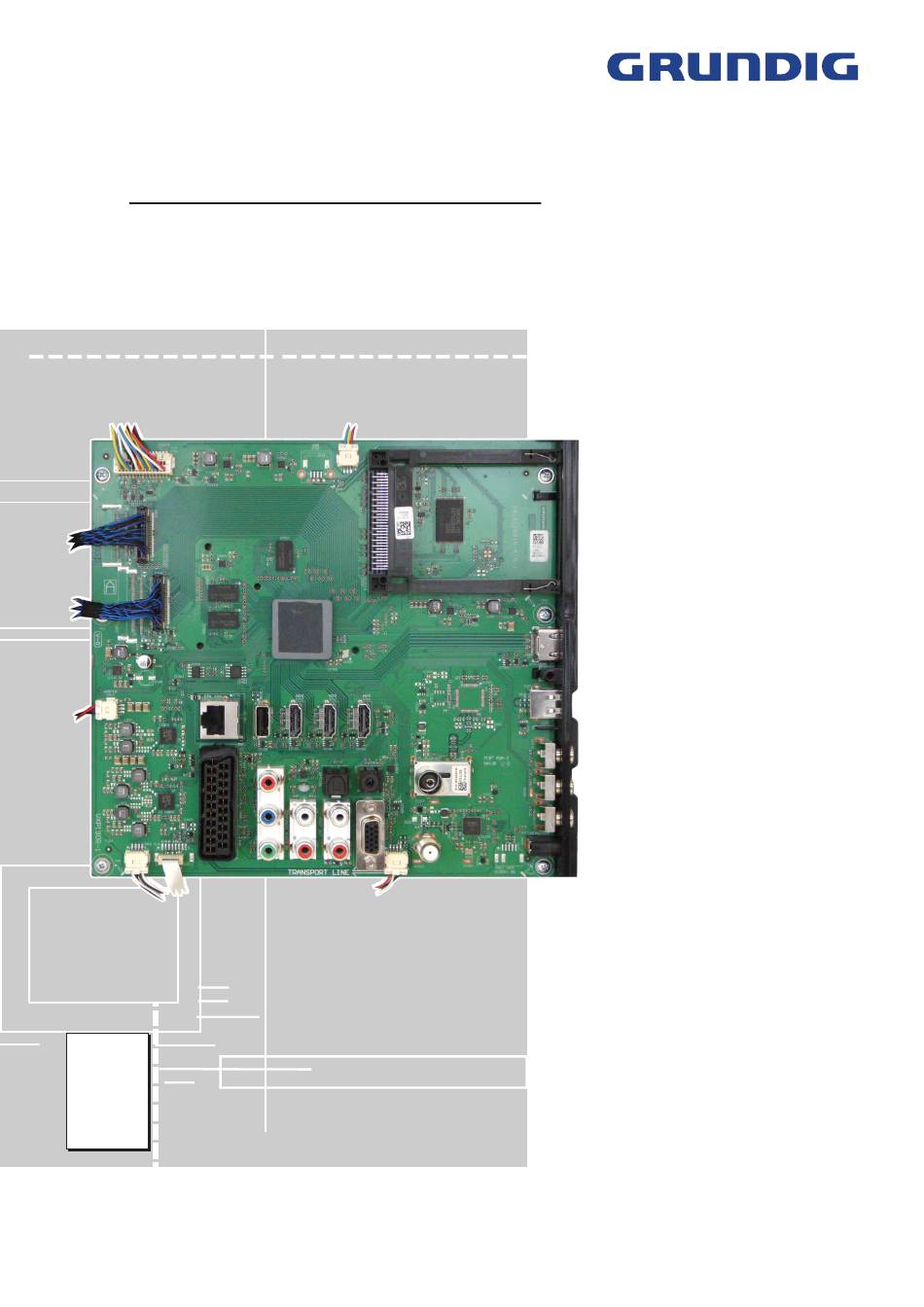

  • Page 45 GRUNDIG Service Chassis J5 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Chassisplatte / Chassis Board VVK190R-2 Bestückungsseite / Component Side Lötseite / Solder Side POS. POS. POS. POS. POS. POS. POS. POS. C100 C209 T 155 C333...
  • Page 46 GRUNDIG Service Chassis J5 POS. POS. POS. POS. POS. POS. POS. POS. R202 T 177 R420 R573 R700 T 114 R927 TP102 TP197 B 114 R203 T 161 R421 R575 R701 T 114 R928 TP103 TP198 B 104 R204 T 181...
  • Page 47 Chassisplatte / Chassis Board VVK190R-2 POWER KEYBOARD S107 S108 FID2 S102 L106 L103 S106 Ansicht von der Bestückungsseite C134 S110 IC108 IC100 C137 Trigger Trigger View of Component Side C135 C140 6 8 9 10 C112 C141 R112 C126 R113 R124 C142 C152...
  • Page 48 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board VVK190R-2 Ansicht von der Bestückungsseite / View of Component Side POWER KEYBOARD S107 S108 FID2 S102 L106 L103 S106 C134 S110 IC108 IC100 C137 Trigger Trigger C135 C140 6 8 9 10...
  • Page 49 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board VVK190R-2 Ansicht von der Bestückungsseite / View of Component Side POWER KEYBOARD KEYBOARD S107 S108 FID2 S102 S102 L106 L103 S106 C134 S110 IC108 IC100 C137 Trigger Trigger C135 C140 6 8 9 10...
  • Page 50 Chassisplatte / Chassis Board VVK190R-2 Ansicht von der Lötseite TP142 View of Solder Side FID6 TP149 TP159 TP158 TP152 TP144 FID5 TP161 TP151 TP157 TP141 TP198 TP204 TP205 TP203 TP186 TP137 TP188 TP139 TP133 TP138 TP136 TP135 TP134 TP132 TP187 TP131 TP130 TP129...
  • Page 51 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board VVK190R-2 Ansicht von der Lötseite / View of Solder Side TP142 FID6 TP159 TP158 TP149 TP152 TP144 FID5 TP161 TP141 TP151 TP157 TP198 TP204 TP205 TP203 TP186 TP137 TP188 TP139 TP133 TP138...
  • Page 52 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board VVK190R-2 Ansicht von der Lötseite / View of Solder Side TP142 FID6 TP159 TP158 TP149 TP152 TP144 TP161 TP141 TP151 TP157 TP198 TP204 TP205 TP203 TP137 TP139 TP133 TP138 TP136 TP135 TP134...

  • Page 53: Ram

    GRUNDIG Service Chassis J5 Chassisplatte – Blockschaltplan / Chassis Board – Block Circuit Diagram DVB T/C/T2* Tuner VCC3.3V VCC1V25 3.3V_Tun DVB T/C/T2* TS_OUT I2CT MSB1231 I2CT DVB S2 Satellite Tuner TS_OUT PANEL-VCC DVB S2 I2CS CXD2850 VCC3.3V VCC3.3V VCC1V5 VCC1V5...

  • Page 54: Power Supply

    Chassisplatte – Übersicht / Chassis Board – Overview I2CT I2CS FLASH FLASH FLASHDATA FLASH USB0_DM2_N USB0_DM2_N USB0_DP2_P USB0_DP2_P FAULT DVBS2 FAULT USB0_DM1_N USB0_DM1_N USB0_DP1_P USB0_DP1_P I2CS USB_EN USB_EN USB0_DM_N USB0_DM_N USB0_DP_P USB0_DP_P FLASHDATA DVBS2_RST SIDEUSB_OCD BACKUSB_OCD COMMON INTERFACE HDMI1-DET HDMI1-DET HDMI-ARC HDMI-ARC I2CT...
  • Page 55 Chassisplatte – Netzteil / Chassis Board – Power Supply +5V2_ST F100 70mW 4A 32V VCC_DDR 90mW FAST VCC1V25T2 +5V2_ST_A L102 C105 60R 3A +5V2_ST_A VCC3V3-ST VCC5V 320mW VCC2V5 10uF 10V Ic=10mA max XC6602A121ER-G Ic=250mA max VCC3V6-ST VCC3V3-ST Ic=280mA R178 TPS54326RGTR Ic=1900mA max IC102 VCC5V...
  • Page 56 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – HDMI D700 HDMI2-5V HDMI2_HPDIN HDMI2_HPDIN CH1- HDMI2-5V HDMI2-5V CH1+ HDMI2-SDA HDMI2-SDA CH2- HDMI2_HPDIN HDMI2-SCL HDMI2-SCL HP_DETECT CH1+ TP25 HDMI2-5V HDMI2-5V TP26 CEC_GND HDMI2-SDA HDMI2-SCL R700 R701 HDMI-ARC D701 N.C. TP223 HDMI2_CEC...
  • Page 57 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – SCART, VGA, CV, YUV R641 33R Y-IN RGB2-YPbPr_GIN+ VCC3V3 416NESP414T5D C637 47nF TP13 L602 R643 S608 75R %1 R668 D618 SPDIF_OUT TP12 SPDIF_OUT 100R S603 C639 1nF R646 C663 SOGIN1 TP14...
  • Page 58 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – SCART, VGA, CV, YUV VGACONN R628 C625 VGA.VGA_SOG VGA_SOG S602 VGA_RIN+ C628 47nF VGA-TX R630 VGA.VGA_RIN+ VGA_GIN+ TP207 TP206 VGA_BIN+ C629 47nF R631 VGA.VGA_GIN+ VGA_RIN- TP208 VGA_GIN- C631 47nF R632 VGA.VGA_BIN+...
  • Page 59 Chassisplatte / Chassis Board – DVB-S AGC in AGC in AGC Out GPIO GPIO DiSEqC DiSEqC AGC Ctl LDPC LDPC C201 100nF Decoder Decoder Decoder Decoder 8PSK VCC1V2_FE /QPSK Output Output Demod Control Control Viterbi Viterbi C202 100nF Decoder Decoder Decoder Decoder VCC1V2_FE...
  • Page 60 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – USB D111 IC105 AP2151WG-7 S110 TP198 R184 V_BUS2 BACKUSB_OCD +5V_USB Vout BACKUSB_OCD VCC3V3 USB2_NX C126 4.7K USB2_PX Fault 22uF C129 6.3V 10uF 6.3V D108 R125 100R AP2171 BACK USB (HDD) USB_EN...

  • Page 61: Usb

    GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – Scaler-SOC / LAN 4 RP301D IC400B AD14 RP301C PCM-D0 PCM-D0 PCM_D[0] PCM-D1 AD15 AG18 2 RP302B TS1-D0 PCM_D[1] TS1_D[0] PCM-D1 TS1-D0 AC15 AH18 RP302C PCM-D2 TS1-D1 PCM-D2 PCM_D[2] TS1_D[1] TS1-D1 PCM-D3...
  • Page 62 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – Scaler-SOC FAULT FAULT VCC3V3 R138 NC R400 NC IC400D LVDSA 3D_IR LVA0_P RP417 47R*4 A0_P 3D_IR PWM0 LVA0P A0_P PWM1 LVA0_N A0_N PWM1 LVA0N A0_N LVA1_P BRI_ADJ A1_P BRI_ADJ PWM2 LVA1P...
  • Page 63 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – Scaler-SOC 77mA VCC3V3-ST AVDD_DVI_USB L401 23mA R417 AVDDLV_USB C402 VCC1.15V VDDC 240R0.25A 100nF AVDD_NODIE VDDC L402 VDDC VDDC C403 VDDC 240R0.25A 100nF AVDD_MPLL VDDC L403 VDDC 27mA VDDC C404 VDDC 240R0.25A...

  • Page 64: Ram

    Chassisplatte / Chassis Board – RAM IC400A 2Gbit AVDD_DDR_AB 2Gbit ->50Hz only AVDD_DDR_AB 1Gbit FOR 100Hz AB-TMA0 C-TMA0 A_A[0] B_A[0] AB-TMA1 C-TMA1 2Gbit FOR 50Hz AVDD_DDR_C A_A[1] B_A[1] AB-TMA2 C-TMA2 A_A[2] B_A[2] AB-TMA3 C-TMA3 A_A[3] B_A[3] IC500 IC501 AB-TMA4 C-TMA4 A_A[4] B_A[4] DDR3 SDRAM...

  • Page 65: Flash

    GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – RAM L502 R569 VLDOIN VCC_VTT VCC1V5 VCC3V3-ST REFIN 150mW REFOUT 6.2K %1 C554 C555 IC504 R575 1uF 6V3 C556 6.2K %1 VCC1V5 2.3V TPS51200DRCT UVLO C558 Dchg C559 R583 10uF 6.3V REFIN 10uF 6.3V...
  • Page 66 GRUNDIG Service Chassis J5 Chassisplatte / Chassis Board – LVDS R909 VCC3V3 +5V2_ST R915 3D_FLAG 3D_SYNC_in 3D_FLAG CLOCK/3D_Tx R923 100R S903 TP80 R900 TP82 R917 TP81 4.7K VCC3V3 R925 3D_SYNC_out TP83 R901 R908 3D_EN 3D_EN_OUT I2C_M_SCL 3D_CK TP84 3D_EN I2C_M_SCL...

  • Page 67: Amplifier

    GRUNDIG Service Chassis J5 Chassisplatte – Verstärker / Chassis Board – Amplifier C880 10UF C881 1uF 6.3V C882 SHDN C883 +Aud_Vcc S800 R843 R842 RIGHT HP_Audio-L Right L800 HP_Audio-L OUTL OUTR LEFT HP_Audio-R Left HP_Audio-R IC804 MAX9820ETB+ 1uF 6.3V D800...

  • Page 70: Power Supply Dps-177Bp

    Netzteil / Power Supply DPS-177BP D800A L' L'' C803 L801 D801 NTC1 R807 IC320 IC801 R816 R817 R818 D382 R383 C381 R323 R809 R801 R833B D803 R805 R831B R600 D240A R612 R613 R614 FB240 D600 IC601 Q600 R605 R602 R601 T601 D240B D601...
  • Page 73 Netzteil / Power Supply DPS-219GP PRIMARY SECONDARY D800A C803 COLD L801 D801 NTC1 C802 R807 D803 IC801 IC301 R816 R817 R818 R809 R801 D382 R383 C381 R831D R805 R600 D600 Q600 FB240 D240A R612 R613 R614 IC601 R602 R601 T601 D601 D240B Q601...

  • Page 76: Power Supply Dps-243Ap

    Netzteil / Power Supply DPS-243AP PRIMARY SECONDARY D800A L' L'' C803 COLD L801 D801 NTC1 C802 R807 D803 IC801 IC301 R816 R817 R818 R809 R801 R383 C381 D382 R831D R805 R600 FB241 D600 Q600 D240A FB240 R612 R613 R614 IC601 R602 R601 T601...

  • Page 77: Keyboard

    GRUNDIG Service Chassis J5 IR/LED-Platte / Board VVA192R-1 150R Ansicht von der Bestückungsseite Ansicht von der Lötseite R2 150R GND/NC GND/NC View of Component Side View of Solder Side 10uF/6.3V IR_TSOP35436 LED_B GND GND IR_OUT 10NF/50V CON4 0R/NC L-C150KRCT 270R...

  • Page 78: Spare Parts Lists

    Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 79 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 80 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 81 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 82 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 83 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 84 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 85 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
  • Page 86 GRUNDIG Service GRUNDIG Service Chassis SU Chassis J5 Ersatzteilliste / Spare Parts List NUR FÜR INTERNEN GEBRAUCH / FOR INTERNAL USE ONLY 05 / 2013 CHASSISMODUL / CHASSIS BOARD J5 PCB Code Pos. Part Number Description Chassis J5 275991182800 275991182900...
  • Page 87 GRUNDIG Service GRUNDIG Service Chassis SU Chassis J5 Ersatzteilliste / Spare Parts List - Chassis J5 PCB Code Pos. Part Number Description Chassis J5 275991187300 275991187400 275991187500 275991187600 275991187700 275991187800 275991187900 275991188000 275991189600 D105 759551262400 DIODE PMEG4010EH SOD123 D106 759551262400...
