ENTHÄRTUNGSANLAGE CLEAR PRO SOFT CONEL
WATER SOFTENER CLEAR PRO SOFT CONEL
DE
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLEAR PRO and is the answer not in the manual?

Questions and answers

Related Manuals for Conel CLEAR PRO

Summary of Contents for Conel CLEAR PRO

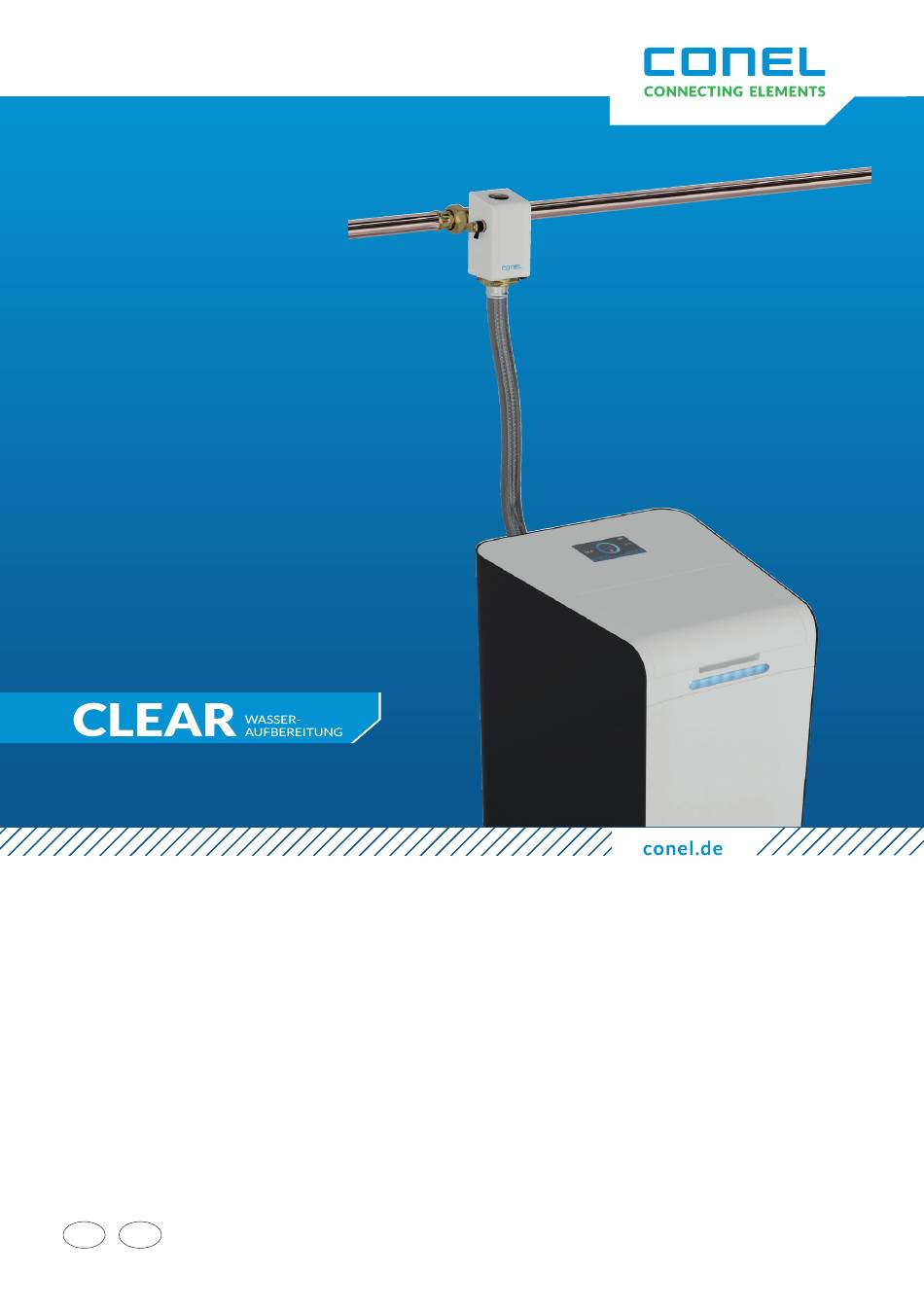

  • Page 1 ENTHÄRTUNGSANLAGE CLEAR PRO SOFT CONEL WATER SOFTENER CLEAR PRO SOFT CONEL...

  • Page 2: Table Of Contents

    6. Montage ............8 11.2. Demontage ............36 6.1. Sicherheitshinweise zur Montage ....8 11.3. Entsorgung .............36 6.2. Montage CLEAR PRO SOFT ....... 8 6.3. Montage Adapter CLEAR PRO Filter ..11 12. Technische Daten ........ 37 6.4. Montage Leckageschutzmodul ....13 13. Ersatzteile und Zubehör ..... 38 6.5.

  • Page 3: Allgemeines

    ALLGEMEINES 1.1. HINWEISE ZUR BETRIEBSANLEITUNG Diese Betriebsanleitung ermöglicht Ihnen den sicheren und effizienten Umgang mit Ihrer CLEAR PRO SOFT CONEL. Sie kann herunter geladen werden und muss für den Benutzer jederzeit verfügbar sein. Bedingt durch die technische Entwicklung können Abbildungen und Beschreibungen in dieser Betrieb- sanleitung von der tatsächlich gelieferten CLEAR PRO SOFT CONEL leicht abweichen. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitungen entstehen, übernehmen wir keine Haftung. 1.2. VERWENDETE SYMBOLE Alle Sicherheitshinweise sind in dieser Betriebsanleitung durch entsprechende Symbole gekennzeich- net. Die Signalworte am Anfang des Sicherheitshinweises bringen das Ausmaß der Gefährdung zum Ausdruck. Gefahr! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährli- che Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

  • Page 4: Sicherheit

    2.4. WARTUNGS- UND REPARATURARBEITEN Wartungs- und Reparaturarbeiten dürfen nur von geschultem autorisierten Fachpersonal durchgeführt werden. Dies sind Personen, die auf Grund von Ausbildung, Unterweisung oder Erfahrung berechtigt worden sind, die jeweils erforderlichen Tätigkeiten auszuführen und dabei mögliche Gefahren erken- nen und vermeiden können. Sie müssen Kenntnisse der einschlägigen Sicherheitsnormen, -bestim- mungen und BGV vorweisen können und die Betriebsanleitung gelesen haben. INSTALLATIONSHINWEISE Die CLEAR PRO SOFT arbeitet im ISM-Frequenzband mit 2,4 GHz. Vermeiden Sie die Installation in der Nähe von Geräten mit gleicher Kanalbelegung (z.B. WLAN-Geräten, HF-Komponenten, etc.). Bei Betrieb unter ungünstigen Umgebungsbedingungen, in Gebäuden/Räumen mit Stahlbetonwän- den, Stahl und Eisenrahmen oder in der Nähe von Hindernissen (z.B. Möbelstücken) aus Metall kann der Funkempfang gestört und unterbrochen werden. Gegebenenfalls muss ein WLAN-Repeater an dem Hauptrouter angeschlossen werden, um die Reichweite des Funksignals zu erhöhen. Die Installation der CLEAR PRO SOFT darf nur in frostsicheren, nicht kondensierenden Räumen erfol- gen. Die CLEAR PRO SOFT darf nicht in unzugänglichen Schächten eingebaut werden. Um einen einwandfreien und komfortablen Betrieb zu gewährleisten, kann die CLEAR PRO SOFT über einen WLAN-Router mit dem Internet verbunden werden und über das Smartphone, ein Tablet oder den PC bedient werden. Außerdem ist eine Bedienung ohne WLAN-Verbindung sowohl über den integrierten AccessPoint der CLEAR PRO SOFT als auch über den LAN-Anschluss möglich.

  • Page 5: Aufbau Und Funktion

    AUFBAU UND FUNKTION 4.1. LIEFERUMFANG Anschluss-Flansch Härtemessbesteck Panzerschlauch CLEAR PRO SOFT Ablauftrichter mit Adapter für Montage Filter Netzadapter Anschluss-Set CLEAR PRO DOS für CLEAR PRO SOFT Schlauchtülle für Conel Filter CLEAR PRO RD / R (3/4“ - 1 1/4“) 4.2. OPTIONAL LIEFERBARES ZUBEHÖR Folgendes Zubehör ist verfügbar: / Regeneriersalz - KBN-Nummer SALZT / Härtemessbesteck - KBN-Nummer CLEARPHPS / Abgangsarmatur Rohwasser - KBN-Nummer CLEARPAG1 / Einbauflansch PRO CONEL KBN-Nummer DN 20: CLEARPEF20 DN 25: CLEARPEF25 DN 32: CLEARPEF32...

  • Page 6: Aufbau Clear Pro Soft

    4.3. AUFBAU CLEAR PRO SOFT Einstellrad der Verschneidung Anschluss-Flansch (Zubehör) Deckel Salzbehälter Display Netzadapter Anschlussstück CLEAR PRO DOS Überlauf Messstutzen Rohwasser Bypass (Umlenkung) LED-Leiste 4.4. ANSCHLÜSSE ELEKTRONIK Anschlüsse links Anschlüsse rechts Spannungs- Verbindungskabel versorgung Steuerkopf LED-Leiste USB-C 12V DC...

  • Page 7: Funktion

    4.5. FUNKTION Die CLEAR PRO SOFT dient dem Schutz der Wasserleitungen und Warmwasserbereiter vor Kalkbelä- gen, welche den Wasserdurchfluss hemmen und zu hohem Energieverbrauch führen. Dadurch werden Geräte und Armaturen geschont und kostspielige Reparaturen vermieden. Sie kann bis zu drei Wohneinheiten versorgen und ist durch die drei Betriebsmodi (ECO, Standard und Power) an jeden Bedarf anpassbar. Die CLEAR PRO SOFT arbeitet nach dem Ionentauscherverfahren, bei dem Calcium- und Magnesi- umionen durch Natriumionen getauscht werden. Das Ionenaustauscherharz befindet sich in einem- Harzbehälter. Die Regeneration des Austauscherharzes erfolgt durch mehrere Regenerationszyklen. Die Steuerung stellt sich automatisch auf die Benutzergewohnheiten ein. Ist die Kapazität verbraucht, regeneriert die CLEAR PRO SOFT. In allen Fällen, in denen Wasser (Betrieb/Prozesswasser) mit 0 °dH durch Rohrleitungen fließt, besteht Korrosionsgefahr – es sollten Kunststoffrohre bzw. andere korrosionsbeständige Rohre installiert werden. Bei einer Teilenthärtung (ca. 8 °dH) können grundsätzlich auch verzinkte und kupferne Rohr- leitungen verwendet werden. Dadurch werden die restlichen Karbonathärtebestandteile stabilisiert und die Voraussetzung zum Aufbau einer homogenen Schutzschicht im nachfolgenden Rohrsystem geschaffen. In besonderen Fällen ist eine Dosierung von Mineralstoffen/Mineralstofflösungen erfor- derlich. Die Energieversorgung der Steuerung erfolgt über einen Netzadapter. Ein Anschlussflansch verbindet die CLEAR PRO SOFT mit dem Trinkwassernetz. TRANSPORT UND LAGERUNG 5.1. TRANSPORT Das Gerät wird in teilmontiertem Zustand geliefert. Das Gewicht beträgt ca. 26 kg. Achtung! Mögliche Sachschäden durch unsachgemäßen Transport! Die Verpackung dient als Transportschutz.

  • Page 8: Montage

    Vermeiden Sie starke Druckschläge, z.B. durch nachfolgende Magnetventile. Achtung! Verschmutzungen in der Trinkwasserzuleitung können zu Funktionsstörungen am Gerät führen. Wir empfehlen den Einbau eines Filters (z.B. CLEAR PRO RD), um die nachfolgende Installation zu schützen! Achtung! Mögliche Sachschäden durch unsachgemäße Elektroinstallation! Schließen Sie das Gerät nur mit dem mitgelieferten Netzadapter an das...
  • Page 9 Die CLEAR PRO SOFT ist auf den CLEAR Einbauflansch DN 20 - 32 adaptierbar. Wenn bereits eine Druckminderer-Filter-Kombination (z.B. CLEAR PRO RD) vorhanden ist, muss die Installation nicht verändert werden. Der Filter wird einfach auf den CLEAR Anschluss-Flansch gesetzt (siehe Seite 6). Sie können die CLEAR PRO SOFT bereits mit dem Stromnetz verbinden, bevor Sie mit der Installation beginnen. Die nötigen Schritte der Installation und Inbetriebnahme entnehmen Sie den Anweisungen im Display. Montieren Sie den Anschluss-Flansch auf den bereits installierten CLEAR Einbauflansch. Bitte beachten Sie die Flussrich- tung. Sie ist durch einen Pfeil auf dem Gehäuse gekennzeichnet. Schließen Sie den Panzerschlauch [A] an den Anschluss-Flansch an und befestigen Sie den Schlauch mit der Klammer [B]. Schließen Sie den Panzerschlauch [C] an das Gehäuse der CLEAR PRO SOFT auf der Rückseite an und befestigen Sie den Schlauch mit der Klammer [D].
  • Page 10 Schließen Sie den Spül- und Überlaufschlauch normgerecht getrennt voneinander an den 3-fach Trichtersiphon (im Lieferumfang enthal- ten) an. Der Spülschlauch ist schwarz. Der Überlaufschlauch ist transparent. Füllen Sie Regeneriersalztabletten nach DIN EN 973 Typ A in den Salzbehälter (KBN-Nr- SALZT)

  • Page 11: Montage Adapter Clear Pro Filter

    6.3. MONTAGE CLEAR PRO - FILTER Die CLEAR PRO SOFT kann zusätzlich mit einem Filter (z.B CLEAR PRO RD) kombiniert werden. Der Filter wird dazu auf den Anschluss-Flansch montiert. Führen Sie die folgenden Schritte aus, um den Filter zu montieren. Ziehen Sie die Schutzhauben des Anschluss-Flansches ab. Lösen Sie die 4 Innensechskantschrauben (M6 x 60) [A] und ziehen Sie die Überström- kappe ab [B].
  • Page 12 Entfernen Sie den O-Ring und verwenden Sie die beiliegende Flachdichtung. Setzen Sie den Filter auf den Flansch [C] und montieren Sie ihn mit den beiliegenden Innensechs- kantschrauben (M6 x 75) [D].

  • Page 13: Montage Leckageschutzmodul

    6.4. MONTAGE LECKAGESCHUTZMODUL Die CLEAR PRO SOFT kann um einen Leckageschutz ergänzt werden. Befestigen Sie die justierbare Wandstütze [A] mit dem beigefügten Material (je 2 Stück Dübel, Stock- schrauben, Scheiben und Sechskantmuttern) zur Stabilisierung tragfähig und sicher an der Wand und stellen Sie den Abstand zwischen 50 - 100 mm ein. Entfernen Sie ggfs. den Filter und setzen Sie den Leckageschutz auf den Anschlussflansch der CLEAR PRO SOFT und anschließend den Filter auf den eben montierten Leckageschutz. Achten Sie auf den Sitz der beiden Flachdichtungen. Verwenden Sie die beiliegenden Innensechskantschrauben M6x130 und ziehen Sie die Schrauben mit dem Innensechskant-Schlüssel über Kreuz dicht an.

  • Page 14: Montage Abgangsarmatur Rohwasser

    6.5. MONTAGE ABGANGSARMATUR ROHWASSER Die Abgangsarmatur für Rohwasser (Gartenstrang) ermöglicht in Verbindung mit der CLEAR PRO SOFT eine direkte Wasserzuführung z.B. zum Garten ohne Verwendung von enthärtetem Wasser bzw. zur Entnahme größerer Mengen unbehandelten Wassers. Der Abgang für den Abzweig des Rohwassers erfolgt vor der Enthärtungsanlage. Entfernen Sie die Klammer des Schlauchs vom unteren Ende des Anschluss-Flansches [A] und ziehen Sie den Schlauch nach unten ab [B]. Montieren Sie die Abgangsarmatur [C] für Rohwasser von unten an den Anschluss-Flansch und stecken Sie die Klammer [A] wieder fest. ¾“ IG An den seitlichern Abgang kann jetzt eine Rohrleitung zur direkten Wasserzuführung ohne behandeltes Wasser abgeschlossen werden. Für die Nutzung der Abgangsarmatur für Rohwasser muss der Bypass (die Umlenkung) deaktiviert sein!

  • Page 15: Montage Anschlussstück

    6.6. MONTAGE ANSCHLUSS-STÜCK CLEAR PRO DOS FÜR CLEAR PRO SOFT Das Anschluss-Stück CLEAR PRO DOS bietet die Möglichkeit, die Dosierpumpe CLEAR PRO DOS an die CLEAR PRO SOFT anzuschließen. Der Druckschlauch der CLEAR PRO DOS muss dazu mit der CLEAR PRO SOFT verbunden werden. Der Anschluss des Dosierschlauchs an der CLEAR PRO SOFT liegt auf der Rückseite der Anlage. Entfernen Sie den Manostopfen. Setzen Sie den John-Guest Einschraubverbinder ein [A] und schließen Sie den Druckschlauch der CLEAR PRO DOS an [B]. Steht die CLEAR PRO DOS weiter entfernt, kann sie auch über den John-Guest Winkel [C] mit der CLEAR PRO SOFT verbunden werden. John-Guest Winkel Führen Sie das Verbindungskabel durch die vorgesehene Öffnung der Abdeckung.
  • Page 16 Lösen Sie die beiden Schrauben auf der Rückseite [A] und in der vorderen Innenseite [B] des Deckels. Ziehen Sie den Deckel nach oben ab. Achten Sie darauf, dass bestehende Kabelverbindungen nicht gelöst werden. Stecken Sie das Verbindungskabel der CLEAR PRO DOS in den CAN-Anschluss der CLEAR PRO SOFT. Verbindungskabel CLEAR PRO DOS CONEL Die Befestigung des Deckels erfolgt in umgekehrter Reihenfolge.
  • Page 17 INBETRIEBNAHME 7.1. INBETRIEBNAHME DER CLEAR PRO SOFT Stecken Sie den Netzadapter ein, um die Stromversorgung zu gewährleisten und um mit der displayge- stützten Inbetriebnahme zu beginnen. Sobald das Gerät mit Strom verbunden ist, erscheint auf dem Display der Begrüßungsdialog. Tippen Sie mit dem Finger auf das Display. Die Sprachauswahl erscheint. Sollten Sie eine andere Sprache bevorzugen, ti ppen Sie auf den kleinen Pfeil hinter der Sprache, damit die verfügbaren Sprachen angezeigt werden. Bestäti gen bzw. ti ppen Sie auf .
  • Page 18 Eine Installati ons-Checkliste wird angezeigt, mit der die wichti gsten Schritt e der Installati on abgefragt werden. Nach dem Installati ons-Check erscheint der Einrichtungsassistent, der Sie Schritt für Schritt durch die wichti gsten Einstellungen und Schritt e zur Inbetriebnahme Ihrer Enthärtungsanlage leitet. Zwischenzeitlich werden Sie aufgefordert, die die gewünschte Ausgangsharte am Verschneideventi l einzustellen. Drehen Sie dazu das Verschneideventi l oben am Anschlussfl ansch mit einem Innensechskantschlüs- sel, bis die gewünschte Ausgangshärte erreicht ist. Folgen Sie den Schritt en des Einrichtungsassistenten. Anschließend beginnt nun der Einrichtungsassistent mit der Befüllung des Salzbehälters. In der Zwischenzeit bietet Ihnen der Einrichtungsassistent die Möglichkeit, die CLEAR PRO SOFT mit dem Internet zu verbinden.
  • Page 19 Verbinden Sie die CLEAR PRO SOFT mit dem häuslichen WLAN oder stellen Sie alternati v eine Verbi- nung via LAN-Kabel mit der CLEAR PRO SOFT her. Tippen Sie auf Wenn die Befüllung des Salzbehälters abgeschlosen ist, endet der Einrichtungsassistent und die Inbetriebnahme.

  • Page 20: Registrierung Clear Pro Soft

    7.2.2. REGISTRIERUNG DER CLEAR PRO SOFT Starten Sie die CLEAR PRO-APP und ti ppen auf dem Startbild- schirm unten links auf den CLEAR WIFI Butt on [A]. Tippen Sie unter der Login-Maske auf das Feld „Registrierung Benutzer/Gerät“ [B]. Zur Registrierung eines neuen Geräts gibt es zwei Möglichkeiten: Sie ti ppen auf das QR-Code Scanner Symbol und scannen den produktspezifi schen Code. Oder Sie geben die darunter stehende Codenummer ein und ti ppen auf „Gerät hinzufügen“ [C]. QR-Code und Codenummer der CLEAR PRO SOFT fi nden Sie entweder auf der Unterseite des Klappe des Salzbehälters oder innerhalb des Einrichtungs-Dialogs der CLEAR PRO SOFT.

  • Page 21: Anmelden In Clear Pro-App

    Schalten Sie Ihren Router nicht aus, wenn Sie die CLEAR PRO SOFT über das Internet und / oder mit der CLEAR PRO-APP steuern möchten. Über die CLEAR PRO-APP kann die CLEAR PRO SOFT komfor- tabel kontrolliert, gesteuert und bei Bedarf mit weiteren Geräten verknüpft werden. 7.2.3. ANMELDEN IN CLEAR PRO-APP Sie haben die CLEAR PRO SOFT erfolgreich registriert und mit dem WLAN-Netz verbunden. Um das Gerät zu bedienen, starten Sie die CLEAR PRO-APP und ti ppen auf dem Startbildschirm unten links auf den CLEAR WIFI Butt on. Geben Sie Ihren Benutzernamen und Ihr Passwort ein. Tippen Sie auf ANMELDEN [A] Betäti gen Sie den Schieber, kön-...

  • Page 22: Betrieb

    Über das Display lassen sich sämtliche notwendige Einstellungen täti gen. In diesem Kapitel fi ndet sich eine Übersicht über die Einstellungsmöglichkeiten, die Sie vornehmen kön- nen und die sich an der Reihenfolge der einzelnen Menüs orienti ert, die sich im Hauptmenü befi nden. 8.1. HAUPTMENÜ Das „Hauptmenü“ ist die Schaltzentrale, über die die CLEAR PRO SOFT kontrolliert und eingestellt werden kann. Es bietet u.a. Informati on zum Status, zu Mel- dungen und der Wartung der CLEAR PRO SOFT. Das Hauptmenü besteht aus den Punkten: Regenerati on Wasserhärte & Salz Status & Stati sti k Einstellungen 8.1.1 REGENERATION Das Menü „Regenerati on“ enthält die Einstellungen...

  • Page 23: Wasserhärte & Salz

    Die eingefüllte Menge können Sie an der innen liegenden Leiste Füllen Sie einen 25 kg Sack Regeneriersalz entspre- ablesen. chend DIN EN 973 Typ A (KBN-Nr. SALZT) in den Salzbehälter der CLEAR PRO SOFT. 8.1.3 STATUS & STATISTIK Unter dem Punkt Status erhalten Sie Informati onen zum aktuellen Status der CLEAR PRO SOFT (z.B. Seriennummer und Firmware, aber auch Ein- und Aus- gangshärte und Restkapazität des Salzvorrates. Unter Stati sti k können Sie die gesammelten Verbräu- che der CLEAR PRO SOFT einsehen. Zeigt Auswertungen zum Wasserverbrauch (Jahr / Monat / Woche / Vorwoche / Gestern / Heute) Zeigt Auswertungen zum Salzverbrauch (Jahr / Monat / Woche / Vorwoche / Gestern / Heute)

  • Page 24: Einstellungen

    8.1.4 EINSTELLUNGEN In diesem Menü können Sie die Basiseinstellungen der CLEAR PRO SOFT vornehmen. Stellen Sie unter Datum & Uhrzeit das aktuelle Datum und die entsprechende Uhrzeit ein. Wählen Sie unter Sprache & Einheiten Ihre bevorzugte Sprache (Deutsch, Englisch, Französisch) und stellen Sie die gewünschte Einheit ein (°dH, mmol/l, °fH). Über das Untermenü Signale & Beleuchtung legen Sie fest, ob Sie Tastentöne oder eine akusti sche Alarm- meldung wünschen. Stellen Sie außerdem ein, ob die Status-LED akti viert ist. Unter Netzwerk können Sie einstellen, wie Sie die CLEAR PRO SOFT mit dem Internet verbinden wollen (LAN / WLAN) und die dazu gehörigen Parameter eingeben.

  • Page 25: Wartung

    WARTUNG Die Inspektion und Wartung einer Enthärtungsanlage wird in der Norm DIN EN 806-5 vorgeschrieben. Durch die regelmäßige Wartung wird ein störungsfreier und hygienischer Betrieb dauerhaft gewährleistet. Mindestens einmal jährlich muss die Enthärtungsanlage vom Werkskundendienst oder von einem ge- schulten Fachhandwerker gewartet werden. Durch den Abschluss eines Wartungsvertrages stellen Sie die regelmäßige Durchführung der Wartungsarbeiten sicher. Die CLEAR PRO SOFT bietet eine halb- und eine jährliche Wartung an. 9.1. HALBJÄHRLICHE WARTUNG Während der Wartung unterstützt Sie ein Wartungs-Assistent Tippen Sie im Menü „Service“ den Punkt „Wartung“ an, wählen Sie die halbjährliche Wartung aus und starten Sie den Wartungsassistenten. Messen und überprüfen Sie die Rohwasserhärte. Entnehmen Sie eine Wasserprobe aus dem eingangsseitigen Probe- nahmeventil mit Hilfe des Härtemessbestecks. Messen und überprüfen Sie die Weichwasserhärte. Entnehmen Sie eine Wasserprobe an einer Zapfstelle hinter der CLEAR PRO SOFT mit Hilfe des Härtemessbestecks. Nehmen Sie eine Sichtprüfung vor. Kontrollieren Sie dabei auf Undichtigkeiten, Wasserrückstände oder Beschädigungen. Die halbjährliche Wartung wurde durchgeführt.

  • Page 26: Jährliche Wartung

    9.2. JÄHRLICHE WARTUNG 9.2.1 VORBEREITUNG Tippen Sie im Menü „Service“ den Punkt „Wartung“ an, wählen Sie die jährliche Wartung aus und starten Sie den Wartungsassistenten. Messen und überprüfen Sie die Rohwasserhärte. Entnehmen Sie eine Wasserprobe aus dem eingangsseitigen Probe- nahmeventil mit Hilfe des Härtemessbestecks. Messen und überprüfen Sie die Weichwasserhärte. Entnehmen Sie eine Wasserprobe an einer Zapfstelle hinter der CLEAR PRO SOFT mit Hilfe des Härtemessbestecks. Nehmen Sie eine Sichtprüfung vor. Kontrollieren Sie dabei auf Undichtigkeiten, Wasserrückstände oder Beschädigungen. Erfassen Sie die nachfolgenden Betriebswerte im Betriebshandbuch. Lesen Sie den Ruhedruck ab und notieren Sie den Ruhedruck im Betriebshandbuch.
  • Page 27 Notieren Sie die Regenerationszähler im Betriebshandbuch. Notieren Sie die Einträge des Fehlerspeichers im Betriebshandbuch. Für die nachfolgenden Schritte der Wartung ist es notwendig, die CLEAR PRO SOFT teilweise zu demontieren. Schließen Sie den Hebel des Umgehungsventils, um die Enthärtungsanlage zu umgehen. Stellen Sie sicher, dass die Spülleitung noch mit dem Ablauftrichter verbunden ist, bevor Sie die Druckentlastung der Enthärtungsanlage starten. Die Anlage entlastet alle unter Druck stehenden Teile. Ziehen Sie den Netzstecker. Das Umgehungsventil mit dem flexiblen Schlauch verbleibt oben in der Installation.

  • Page 28: Wartungsarbeiten

    9.2.2. WARTUNGSARBEITEN Entfernen Sie die Spange und ziehen Sie den Panzerschlauch vom Anschlusswinkel ab. Restwasser wird aus dem Schlauch laufen. Bitte verwenden Sie einen Eimer, um das Wasser aufzufangen! Entfernen Sie die beiden Schrauben auf der Rückseite der Anlage. Lösen Sie von innen die beiden Schrauben. Heben Sie den Deckel an und ziehen Sie das Ka- bel der Spannungsversorgung [A] (siehe Kap. 4.4 Anschlüsse Elektronik, S. 6). Ziehen Sie das Verbindungskabel für den Steuerkopf [B] und heben Sie den Deckel komplett nach oben ab..
  • Page 29 Demontieren Sie die Soleleitung, indem Sie den Sicherungsring des JohnGuest Anschlusses ziehen [A] und anschließend auf das Halteelement [B] drücken, um den Schlauch abzuziehen. Ziehen Sie die Spange ab, entfernen Sie den Anschlusswinkel [C] und den Spülschlauch [D].. Ziehen Sie den Steuerkopf mit Flasche nach oben aus dem Kabinett.

  • Page 30: Reinigung/Austausch Chlorzelle

    Ziehen Sie das Zwischenblech inkl. Ansaugsieb nach oben heraus. Demontieren Sie die Lanze des Ansaugsiebes, indem Sie den Sicherungsring des JohnGuest Anschlusses ziehen [A] und anschließend auf das Halteelement [B] drücken, um die Lanze [C] mit dem Ansaugsieb abzuziehen. Reinigen Sie das Ansaugsieb [D]. 9.2.3. REINIGUNG / AUSTAUSCH CHLORZELLE Ziehen Sie den Stecker aus der Chlorzelle heraus. Lösen und entfernen Sie die Klemme des Magnetven- tils mit Hilfe eines Schraubendrehers aus der Chlorzelle.

  • Page 31: Reinigung/Austausch Dichtungs-Set

    Ziehen Sie die Chlorzelle heraus. Reinigen Sie die Chlorzelle mit kaltem klaren Wasser und einem Reini- gungsvlies oder tauschen Sie sie gegebenenfalls aus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge! 9.2.4. REINIGUNG / AUSTAUSCH DICHTUNGS-SET Entfernen Sie oben auf dem Steuerkopf die sechs Schrauben der Abdeckung des Dichtungs-Sets mit einem Schraubendreher. Schrauben Schrauben Entnehmen und erneuern Sie die Dichtung [A] , falls erforderlich. Entnehmen Sie anschließend die Halterung [B]. Reinigen Sie insbesondere die Siebflächen mit kaltem, klarem Wasser.

  • Page 32: Reinigung Salzbehälter

    Entnehmen und wechseln Sie, falls erforderlich, die zweite Dichtung. Achten Sie beim Wieder-Einlegen der zweiten Dichtung auf die richtige Position! Die kleine Lasche muss diagonal in Richtung der Markierung „DF“ herausschauen! Der Zusammenbau erfolgt in umgekehrter Reihenfolge! 9.2.5. REINIGUNG SALZBEHÄLTER Ziehen Sie den Notüberlauf-Schlauch ab, um den Salzbehälter anheben, mit Wasser ausspülen und das Wasser wieder ausgießen zu können.

  • Page 33: Rückmontage

    9.2.6. RÜCKMONTAGE Montieren Sie das Zwischenblech inkl. Ansaugsieb und clipsen Sie das Zwischenblech ein. Achten Sie darauf, dass die Lanze inkl. Ansaugsieb in der Führung des Gehäuses platziert wird! Lassen Sie den Steuerkopf mit Flasche wieder in das Kabinett hinab (siehe Kap. 9.2.1 Vorbereitung, S. 27). Befestigen Sie wieder den Notüberlauf- und den Spülschlauch. Montieren Sie den Anschlusswinkel und befestigen Sie ihn mit der Spange (siehe Kap. 9.2.1 Vorbereitung, 27). Montieren Sie die Soleleitung (siehe Kap. 9.2.1 Vorbereitung, S. 27). Stecken Sie wieder das Kabel der Spannungsversorgung und das Verbindungskabel für den Steuerkopf ein und befestigen Sie den Deckel mit den zwei Schrauben (siehe Kap. 9.2.1 Vorbereitung, S. 26) Befestigen Sie die beden Schrauben auf der Rückseite der Anlage. Verbinden Sie wieder den Panzerschlauch mit Hilfe der Spange am Anschlusswinkel. Stecken Sie den Netzadapter ein. Füllen Sie abschließend das Wartungsprotokoll aus und schließen Sie den Wartungsassistenten. Die Protokolle können unter Einstellungen/ Service/Wartung/Protokoll jederzeit eingesehen werden!

  • Page 34: Betriebshandbuch

    9.2.7 BETRIEBSHANDBUCH Allgemeine Angaben: Anlagentyp / Seriennummer: Inbetriebnahme am: Inbetriebnahme durch: Name: Anschrift Telefon: Standort der Anlage: Ort: Name: Adresse: Allgemeine Daten bei Inbetriebnahme: Zählerstand in m³: Wert Rohwasser (° dH): Wert Weichwasser (° dH): Checkliste Wartung: Datum 1. Wartung 2. Wartung 3. Wartung 4. Wartung 5. Wartung Wasserzählerstand: Regenerationszähler: Standard Power Service Fehlerspeicher 1: Fehlerspeicher 2: Fehlerspeicher 3: i.O.

  • Page 35: Störungen / Hinweise / Informationen

    STÖRUNGEN / HINWEISE / INFORMATIONEN Eine Störung, ein Hinweis oder eine Information wird durch optische und akustische Meldungen (Buzzer) angezeigt. Zusätzlich wird die Störung, der Hinweis oder die Information extern an ein Smartphone / Tablet oder einen PC per E-Mail gemeldet. Ursachen für eine Meldung sind unter anderem: Eine Störung - Das Erreichen von Grenzwerten (z.B. zu hoher Eingangsdruck) wird rot hinterlegt Ein Hinweis - z.B. Salzmangel wird gelb gelb hinterlegt Eine Information - ein Software-Update liegt vor wird grün hinterlegt Alarm Meldung Ursache Abhilfe Bitte lassen Sie die Kabelverbindung zur Säule von Die Grundstellung der Säule Positionierfehler Säule! Ihrem Fachhandwerker überprüfen oder wenden konnte nicht gefunden werden. Sie sich an den Kundenservice. Während des Kopiervorgangs Kein Datenträger im Bitte stellen Sie sicher, dass sich ein USB-Daten-...

  • Page 36: Außerbetriebnahme

    AUSSERBETRIEBNAHME 11.1. AUSSERBETRIEBNAHME Temporäre Außerbetriebnahme Um Stagnation zu vermeiden regeneriert die CLEAR PRO SOFT nach 3 Tagen, auch wenn die Kapazität nicht komplett ausgeschöpft ist. Die Stagnation von Wasser wird somit wirkungsvoll verhindert. Es ist nicht notwendig, Ihr Produkt temporär stillzulegen. Lassen Sie Ihre CLEAR PRO SOFT am Strom- und Wassernetz angeschlossen. Das Gerät verbleibt so in einem hygienisch unbedenklichen Betriebszustand gemäß DIN EN 19636-100. Außerbetriebnahme Sollten Sie die CLEAR PRO SOFT dennoch zeitweise außer Betrieb nehmen wollen, schließen Sie das Umgehungsventil der CLEAR PRO SOFT und machen Sie die Anlage stromlos. Wird die Anlage später wieder in Betrieb genommen, ist mindestens eine gründliche Spülung der Anlage durchzuführen und eine manuelle Regeneration auszulösen. Bei längeren Stillstandszeiten muss die Wiederinbetriebnahme durch geschultes Fachpersonal erfolgen. 11.2. DEMONTAGE Die Demontage einer Enthärtungsanlage stellt einen Eingriff in die Trinkwasserinstallation da, der nur durch entsprechend geschultes Fachpersonal durchgeführt werden darf. Bitte beauftragen Sie daher einen konzessionierten Fachhandwerksbetrieb mit der Demontage. 11.3. ENTSORGUNG Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, führen Sie die zerlegten Be- standteile der Wiederverwendung zu: Metalle verschrotten Kunststoffelemente zum Recycling geben...

  • Page 37: Technische Daten

    TECHNISCHE DATEN Einheit Nenndruck: PN 10 Betriebsdruck: min. 2; max 8 Betriebstemsperatur: °C min. 5; max. 30 Umgebungstemperatur: °C min. 5; max. 25 Medium Trinkwasser Nennkapazität Eco m³ x °dH Nennkapazität Standard m³ x °dH Nennkapazität Power m³ x °dH Regenerationszeit 25 - 35 Nenndurchfluss nach DIN 14743 m³/h Nenndurchfluss nach DIN 19636 von 20 auf 8° dH m³/h Druckverlust bei Nenndurchfluss Harzmenge Liter Salzverbrauch pro Regeneration 0,2 - 0,95 Salzvorrat Gesamtabwassermenge pro Regeneration Liter 23 - 33 Einsatzbereich 1 - 3 Wohneinheiten Stromversorgung...

  • Page 38: Ersatzteile Und Zubehör

    ERSATZTEILE UND ZUBEHÖR Platineneinheit mit Display YSK150001972 Steuerkopf YSK150001973 ohne Bild Verbindungskabel CLEAR SOFT PRO für Mainboard YSK150001974 Kabelbaum Wartungs-Set CLEAR SOFT PRO für Magnetventil YSK150001971 YSK150001975 Kabelbaum CLEAR SOFT PRO für Soleturbine YSK150001976...
  • Page 39 DIMENSIONS...
  • Page 40 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO SOFT/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden. 9.1500.102_2411 - Änderungen vorbehalten...
  • Page 41 WATER SOFTENER CLEAR PRO SOFT CONEL ENTHÄRTUNGSANLAGE CLEAR PRO SOFT CONEL...
  • Page 42 4.1. Scope of delivery ..........5 9.2.5. Cleaning the salt container .....32 4.2. Optional accessories available ..... 5 9.2.6. Reassembly ........33 4.3. Structure CLEAR PRO SOFT ......6 9.2.7. Operating manual ......34 4.4. Electronics connections ........ 6 4.5. Function ............7 10. Faults / Notes / Information ..... 35 5.

  • Page 43: General

    GENERAL 1.1. NOTES ON THE OPERATING INSTRUCTION These operating instruction enable you to use your CLEAR PRO SOFT safely and efficiently. It is part of the scope of delivery and must be kept accessible to the user at all times. Due to technical developments, illustrations and descriptions in these operating instruction may differ slightly from the CLEAR PRO SOFT actually delivered. We accept no liability for damage caused by non-compliance with these operating instructions. 1.2. SYMBOLS USED All safety instructions in this operating instruction are identified by corresponding symbols. The signal words at the beginning of the safety instruction express the extent of the danger. Danger! This combination of symbol and signal word indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

  • Page 44: Safety

    2.4. MAINTENANCE AND REPAIR WORK Maintenance and repair work may only be carried out by trained, authorized personnel. These are persons who, on the basis of training, instruction or experience, have been authorized to carry out the required activities and are able to recognize and avoid possible dangers. They must have knowledge of the relevant safety standards, regulations and BGV and have read the operating instructions. INSTALLATION INSTRUCTIONS The CLEAR PRO SOFT operates in the ISM frequency band at 2.4 GHz. Avoid installation near devices with the same channel assignment (e.g. WLAN devices, RF components, etc.). When operating in unfavorable ambient conditions, in buildings/rooms with reinforced concrete walls, steel and iron frames, or near metal obstacles (e.g. furniture), radio reception may be disturbed and interrupted. If necessary, a WLAN repeater must be connected to the main router to increase the range of the radio signal. The CLEAR PRO SOFT may only be installed in frost-proof, non-condensing rooms. The CLEAR PRO SOFT must not be installed in inaccessible shafts. To ensure flawless and convenient operation, the CLEAR PRO SOFT can be connected to the Internet via a WLAN router and operated via smartphone, tablet or PC. In addition, operation without a WLAN connection is possible both via the integrated AccessPoint of the CLEAR PRO SOFT and via the LAN connection.

  • Page 45: Structure And Function

    STRUCTURE AND FUNCTION 4.1. SCOPE OF DELIVERY Connection flange Hardness measuring set Armored hose CLEAR PRO SOFT Drain funnel with adapter for mounting filter Power adapter Connection set CLEAR PRO DOS for CLEAR PRO SOFT Hose nozzle for Conel Filter CLEAR PRO RD / R (3/4“ - 1 1/4“) 4.2. OPTIONAL ACCESSORIES AVAILABLE The following accessories are available: / Regenerating salt - KBN-No: SALZT / Hardness measuring set - KBN-No: CLEARPHPS / Outlet fitting raw water - KBN-No: CLEARPAG1 / Connection flange PRO CONEL KBN-No: DN 20: CLEARPEF20 DN 25: CLEARPEF25 DN 32: CLEARPEF32...

  • Page 46: Structure Clear Pro Soft

    4.3. STRUCTURE CLEAR PRO SOFT Blending valve adjustment wheel Connection flange (Accessory) Lid salt container Display Power adapter Connection set CLEAR PRO DOS Overflow Measuring nozzle raw water Bypass LED-bar 4.4. ELECTRONICS CONNECTIONS Connections left Connections right Connection cable Power supply Control head 12V DC LED-bar USB-C...

  • Page 47: Function

    4.5. FUNCTION The CLEAR PRO SOFT is designed to protect water pipes and water heaters from limescale deposits, which inhibit the flow of water and lead to high energy consumption. This protects equipment and fixtures and avoids costly repairs. It can supply up to three residential units and is adaptable to any need thanks to its three operating modes (ECO, Standard and Power). The CLEAR PRO SOFT uses the ion exchange process, in which calcium and magnesium ions are exchanged for natrium ions. The ion exchange resin is located in a resin tank. The regeneration of the exchanger resin takes place through several regeneration cycles. The control system automatically adjusts to the user‘s habits. If the capacity is used up, the CLEAR PRO SOFT regenerates. In all cases where water (service/process water) with 0 °dH flows through pipelines, there is a risk of corrosion - plastic pipes or other corrosion-resistant pipes should be installed. In the case of partial softening (approx. 8 °dH), galvanized and copper pipes can also be used in principle. This stabilizes the remaining carbonate hardness components and creates the prerequisite for building up a homoge- neous protective layer in the subsequent pipe system. In special cases, a dosage of mineral sub- stances/mineral solutions is required. The control unit is supplied with power via a mains adapter. A connection flange connects the CLEAR PRO SOFT to the drinking water network. TRANSPORT AND STORAGE 5.1. TRANSPORT The device is delivered in partially assembled condition. The weight is approx. 26 kg. Attention! Possible material damage due to improper transport! The packaging serves as transport protection. Do not install the device if there is significant damage to the packaging.

  • Page 48: Installation

    Avoid strong pressure surges, e.g. caused by subsequent solenoid valves. Attention! Contamination in the drinking water supply line can lead to malfunctions in the device. We recommend installing a filter (e.g. CLEAR PRO RD) to protect the subsequent installation! Attention! Possible material damage due to improper electrical installation! Only connect the device to the mains using the supplied power adapter.
  • Page 49 The CLEAR PRO SOFT is adaptable to the CLEAR installation flange DN 20 - 32. If a pressure reducer-filter combination (e.g. CLEAR PRO RD) is already available, the installation does not need to be changed. The filter is simply placed on the CLEAR installation flange (see page 6). You can already connect the CLEAR PRO SOFT to the mains before you start the installation. The necessary steps for installation and commissioning can be found in the instructions in the display. Mount the installation flange onto the already installed CLEAR installation flange. Mount the connection flange on the already installed CLEAR instal- lation flange. Please note the direction of flow. It is indicated by an arrow on the housing. Connect the armored hose [A] to the connection flange and secure the hose with the clamp [B].
  • Page 50 Connect the flushing and overflow hose separa- tely from each other to the 3-fold funnel siphon (included in delivery) according to the standards. The rinsing hose is black. The overflow hose is transparent. Fill regenerating salt tablets according to DIN EN 973 type A into the salt container.

  • Page 51: Installation Clear Pro - Filter

    6.3. INSTALLATION CLEAR PRO - FILTER Die CLEAR PRO SOFT kann zusätzlich mit einem Filter (z.B CLEAR PRO RD) kombiniert werden. Der Filter wird dazu auf den Anschluss-Flansch montiert. Führen Sie die folgenden Schritte aus, um den Filter zu montieren. Remove the protective covers from the connection flange. Loosen the 4 hexagon socket screws (M6 x 60) [A] and pull off the protective cap [B].
  • Page 52 Remove the O-ring and use the enclosed flat seal. Place the filter on the flange [C] and mount it with the enclosed hexagon socket screws (M6 x 75) [D].

  • Page 53: Installation Leakage Protection Module

    6.4. INSTALLATION LEAKAGE PROTECTION MODULE The CLEAR PRO SOFT can be supplemented with leakage protection. Securely fasten the adjustable wall support [A] to the wall with the enclosed material (2 dowels, hanger bolts, washers and hexagon nuts) for stabilization and set the distance between 50 - 100 mm. If necessary, remove the filter and place the leakage protection on the connection flange of the CLEAR PRO SOFT and then place the filter on the leakage protection that has just been fitted. Ensure that the two flat gaskets are seated correctly. Use the enclosed hexagon socket screws M6x130 and tighten the screws crosswise using the hexagon socket wrench.

  • Page 54: Installation Of Raw Water Outlet Fitting

    6.5. INSTALLATION OF RAW WATER OUTLET FITTING In conjunction with the CLEAR PRO SOFT, the outlet fitting for untreated water (garden string) enab- les a direct water supply, e.g. to the garden, without the use of softened water or for drawing off large quantities of untreated water. The outlet for the raw water branch is upstream of the water softener. Remove the hose clip from the lower end of the connection flange [A] and pull the armored hose downwards [B]. Fit the outlet fitting [C] for raw wa- ter to the connection flange from below and refit the clamp [A]. ¾“ internal thread A pipe for direct water supply without treated water can now be connected to the side outlet. The bypass must be deactivated to use the outlet fitting for raw water!

  • Page 55: Mounting Connection Piece Clear Pro Dos For Clear Pro Soft

    6.6. MOUNTING CONNECTION PIECE CLEAR PRO DOS FOR CLEAR PRO SOFT The CLEAR PRO DOS connection piece makes it possible to connect the CLEAR PRO DOS dosing pump to the CLEAR PRO SOFT. The pressure hose of the CLEAR PRO DOS must be connected to the CLEAR PRO SOFT for this purpose. The dosing hose is connected to the CLEAR PRO SOFT at the rear of the system. Remove the plug. Insert the John-Guest screw-in connector [A] and connect the pressure hose of the Clear PRO DOS [B]. If the Clear PRO DOS is further away, it can also be connected to the CLEAR PRO SOFT using the John-Guest bracket [C]. John-Guest angle Guide the connection cable through the opening provided in the cover.
  • Page 56 Loosen the two screws on the back [A] and on the inside front [B] of the cover. Pull the cover upwards. Make sure that existing cable cable connections are not loosened. Plug the connection cable of the CLEAR PRO DOS into the CAN connection of the CLEAR PRO SOFT. Connection cable CLEAR PRO DOS CONEL The cover is attached in reverse order.

  • Page 57: Start-Up

    START-UP 7.1. START-UP ON THE CLEAR PRO SOFT Plug in the power adapter to provide power and to begin display-based start-up. As soon as the device is connec- ted to power, the welcome dialog appears on the display. Tap the display with your fi nger. The language selecti on appears. If you prefer another language, tap on the small arrow behind the language so that the available languages are displayed. Confi rm or tap on .
  • Page 58 An installati on checklist is displayed, asking for the most important steps of the installati on. Aft er the installati on check, the setup assistant appears and guides you step by step through the most important setti ngs and steps for the start-up of your water soft ener. In the meanti me, you will be prompted to set the desired output hardness on the blending valve. To do this, turn the blending valve at the top of the connecti on fl ange using an Allen key unti l the desired output hardness is reached. Follow the steps of the setup assistant. The setup wizard will now start fi lling the salt container. In the meanti me, the setup assistant off ers you the possibility to connect the CLEAR PRO SOFT to the internet.
  • Page 59 Connect the network cable to the domesti c WLAN or alternati vely establish a connecti on via LAN cable with the router of the CLEAR PRO SOFT. Tap on When the fi lling of the salt container is complete, the setup assistant and start-up ends.

  • Page 60: Registration Clear Pro Soft

    A. Download the free CLEAR PRO APP from the corresponding app store and install it on your computer. B. Scan this QR-Code. Android To be able to control the CLEAR PRO SOFT with the CLEAR PRO APP, you must fi rst register the device. 7.2.2. REGISTRATION OF THE CLEAR PRO SOFT Launch the CLEAR PRO APP and tap the CLEAR WIFI butt on at the bott om left of the home screen. [A]. Under the login screen, tap the „Register user/device“ fi eld. [B]. There are two ways to register a new device: You tap on the QR code scanner icon and scan the product-specifi c code. Or you enter the code number below and tap on „Add device“. [C].

  • Page 61: Login To Clear Pro

    ve Internet connecti on. Do not switch off your router if you want to control the CLEAR PRO SOFT via the Internet and / or with the CLEAR PRO APP. Via the CLEAR PRO APP, the CLEAR PRO SOFT can be con- veniently monitored, controlled and, if required, linked to other devices. 7.2.3. LOGIN TO CLEAR PRO You have successfully registered the CLEAR PRO SOFT and connec- ted it to the WLAN network. To operate the device, start the CLEAR PRO APP and tap the CLEAR WIFI butt on at the bott om left of the start screen. Enter your user name and password. Tap on LOGIN [A]. Press the slider, you can also stay logged in permanently. Your created project is displayed [B].

  • Page 62: Operation

    OPERATION Most of the control and operati on of the CLEAR PRO SOFT takes place on the system itself. All the necessary setti ngs can be made via the display. This chapter provides an overview of the setti ng opti ons that you can make and is based on the order of the individual menus in the main menu. 8.1. MAIN MENU The „Main menu“ is the control center through which the CLEAR PRO SOFT can be controlled and set. Among other things, it provides informati on on the status, messages and maintenance of the CLEAR PRO SOFT. The main menu consists of the following items: Regenerati on Water hardness & salt Status & stati sti cs Setti ngs 8.1.1 REGENERATION...

  • Page 63: Water Hardness & Salt

    8.1.2 WATER HARDNESS & SALT water hardness menu contains a water hardness wizard that you should use regularly to react to unfo- reseen adjustments to the raw water hardness by the water supplier. If the salt supply of the CLEAR PRO SOFT is used up, salt must be refilled. You can read off the quantity filled Fill a 25 kg bag of regenerating salt in accordance with from the bar on the inside. DIN EN 973 type A (KBN no. SALZT) into the salt con- tainer of the CLEAR PRO SOFT. 8.1.3 STATUS & STATISTICS Under Status, you will find information on the current status of the CLEAR PRO SOFT (e.g. serial number and firmware, but also input and output hardness and remaining capacity of the salt supply).

  • Page 64: Settings

    8.1.4 SETTINGS In this menu, you can make the basic settings for the CLEAR PRO SOFT. Under Date & time, set the current date and the corresponding time. Under Language & units, select your preferred langua- ge (German, English, French) and set the desired unit (°dH, mmol/l, °fH). Use the Signals & lighting submenu to specify whether you want key tones or an acoustic alarm message. You can also set whether the status LED is activated. Under Network, you can set how you want to connect the CLEAR PRO SOFT to the Internet (LAN / WLAN) and enter the relevant parameters. The software update allows you to view the currently installed software version, search for updates and install them. Under Service, you will find the wizards for semi- annual and annual maintenance and the corresponding maintenance log.

  • Page 65: Maintenance

    MAINTENANCE The inspection and maintenance of a water softener is prescribed in the DIN EN 806-5 standard. Regular maintenance ensures trouble-free and hygienic operation on a permanent basis. The water softener must be maintained at least once a year by the factory customer service or by a trained specialist technician. By concluding a maintenance contract, you ensure that the maintenance work is carried out regularly. The CLEAR PRO SOFT offers semi-annual and annual maintenance. 9.1. SEMI-ANNUAL MAINTENANCE During maintenance, a maintenance wizard supports you. Tap the „Maintenance“ item in the „Service“ menu and select the semi-annual maintenance. Measure and check the raw water hardness. Take a water sample from the sampling valve on the inlet side using the hardness measuring set. Measure and check the soft water hardness. Take a water sample from a tap behind the CLEAR PRO SOFT using the hardness measuring set. Carry out a visual inspection. Check for leaks, water residue or damage. The semi-annual maintenance was carried out.

  • Page 66: Annual Maintenance

    9.2. ANNUAL MAINTENANCE 9.2.1. PREPARATION Tap „Maintenance“ in the „Service“ menu, select the annual maintenance and start the maintenance wizard. Measure and check the raw water hardness. Take a water sample from the sampling valve on the inlet side using the hardness measuring set. Measure and check the soft water hardness. Take a water sample from a tap behind the CLEAR PRO SOFT using the hardness measuring set. Carry out a visual inspection. Check for leaks, water residue or damage. Enter the following operating values in the operating manual. Read the resting pressure and note the resting pressure in the operating manual.
  • Page 67 Make a note of the regeneration counters in the operating manual. Make a note of the fault memory entries in the operating manual. For the following maintenance steps, it is necessary to partially disassemble the CLEAR PRO SOFT. Close the lever of the bypass valve to bypass the softener. Make sure that the flush line is still connected to the drain funnel before starting the pressure relief of the water softener. The system relieves all pressurized parts. Pull out the mains plug. The bypass valve with the flexible hose remains at the top of the installation.

  • Page 68: Maintenance Work

    9.2.2. MAINTENANCE WORK Remove the clamp and pull the armored hose off the connection angle. Residual water will run out of the hose. Please use a bucket to collect the water! Remove the two screws on the back of the on the back of the system. Loosen the two screws. Lift the cover and disconnect the power supply cab- le [A] (see chap. 4.4 Electronic connections, p. 6). Disconnect the connection cable for the control head [B] and lift the cover completely upwards.
  • Page 69 Dismantle the brine line by pulling the locking ring of the JohnGuest connection [A] and then pressing on the retaining element [B] to remove the hose. Pull off the clamp, remove the connection bracket [C] and the flushing hose [D]. Pull the control head out of the cabinet with the bottle facing upwards.

  • Page 70: Cleaning / Replacing Chlorine Cell

    Pull out the intermediate plate inclu- ding the suction strainer upwards. Remove the lance of the suction strainer by pulling the retaining ring of the JohnGuest connection [A] and then pressing on the retaining element [B] to pull off the lance [C] with the suction strainer. Clean the suction strainer [D]. 9.2.3. CLEANING / REPLACING THE CHLORINE CELL Pull the plug out of the chlorine cell. Loosen and remove the solenoid valve clamp from the chlorine cell using a screwdriver.

  • Page 71: Cleaning / Replacement Seal Set

    Pull out the chlorine cell. Clean the chlorine cell with cold, clear water and a cleaning fleece or replace it if necessary. Reassembly is carried out in reverse order! 9.2.4. CLEANING / REPLACEMENT SEAL SET Use a screwdriver to remove the six screws from the cover of the seal set on the top of the control head. Screws Screws Remove and replace the seal [A] if necessary. Then remove the bracket [B]. Clean the sieve surfaces in particular with cold, clear water.

  • Page 72: Cleaning The Salt Container

    If necessary, remove and replace the second seal. When reinserting the second seal, make sure it is in the correct position! The small tab must protrude diagonally in the direction of the „DF“ marking! Reassemble in reverse order! 9.2.5. CLEANING THE SALT CONTAINER Pull off the emergency overflow hose to lift the salt container, rinse it with water and pour the water out again.

  • Page 73: Reassembly

    9.2.6. REASSEMBLY Fit the intermediate plate including the suction strainer and clip in the intermediate plate. Make sure that the lance including the suction strainer is positioned in the guide of the housing! Lower the control head with bottle back into the cabinet (see chap. 9.2.1 Preparation, p. 27). Reattach the emergency overflow and rinsing hose. Install the connection bracket and secure it with the clip (see chap. 9.2.1 Preparation, p. 27). Install the brine line (see chap. 9.2.1 Preparation, p. 27). Plug the power supply cable and the connection cable for the control head back in and secure the cover with the two screws (see chap. 9.2.1 Preparation, p. 26) Fasten the two screws on the back of the system. Reconnect the armored hose using the clip on the connection bracket. Plug in the mains adapter. Finally, complete the maintenance log and close the maintenance wizard. The logs can be viewed at any time under Settings/Service/Maintenance/Log at any time!

  • Page 74: Operating Manual

    9.2.6. OPERATING MANUAL General information: System type / Serialnumber: Start-up on: Start-up by: Name: Address Phone: Location of the installation: Location: Name: Address: General data at start-up: Meter reading in m³: Raw water value (° dH): Soft water value (° dH): Checklist Maintenance: Data 1. Service 2. Service 3. Service 4. Service 5. Service Water meter reading: Regeneration counter: Standard Power Service Fault memory 1: Fault memory 2: Fault memory 3: OK n.OK. OK n.OK OK n.OK OK n.OK OK n.OK...

  • Page 75: Faults / Notes / Information

    FAULTS / NOTES / INFORMATION A fault, note or information is indicated by visual and acoustic messages (buzzer). In addition, the fault, note or information is reported externally to a smartphone / tablet or PC by e-mail. Causes for a message include A fault - reaching limit values (e.g. inlet pressure too high) is highlighted in red A note - e.g. lack of salt is highlighted in yellow yellow Information - e.g. a software update is available is highlighted in green Alarm Message Cause Remedy Please have the cable connection to thr pillar The basic position of the pillar Positioning error pillar! checked by your specialist technician or contact could not be found. customer service. No data medium detec- No USB drive was detected Please make sure that there is a USB drive in the ted in the USB drive! during the copy operation. drive. Please have the brine line checked by your specia- Filling level in the salt During refilling, too less water was list technician for possible leaks/contamination or container too low! added to the salt container.

  • Page 76: Shut Down

    SHUT DOWN 11.1. SHUT DOWN Temporary shut-down To prevent stagnation, the CLEAR PRO SOFT regenerates after 3 days, even if the capacity is not com- pletely exhausted. Stagnation of water is thus effectively prevented. It is not necessary to temporarily shut down your product. Leave your CLEAR PRO SOFT connected to the power and water supply. The unit thus remains in a hygienically safe operating state in accordance with DIN EN 19636-100. Shut-down If you nevertheless wish to temporarily take the CLEAR PRO SOFT out of operation, close the bypass valve of the CLEAR PRO SOFT and de-energize the system. If the device is later taken back into opera- tion, at least a thorough flushing of the device must be carried out and a manual regeneration has to be triggered.

  • Page 77: Technical Data

    TECHNICAL DATA Einheit Nominal pressure: PN 10 Operating pressure: min. 2; max 8 Operating temsperature: °C min. 5; max. 30 Ambient temperature: °C min. 5; max. 25 Fluid: potable water Nominal capacity Eco: m³ x °dH Nominal capacity Standard: m³ x °dH Nominal capacity Power: m³ x °dH Regeneration time: 25 - 35 Nominal flow rate according to DIN 14743: m³/h Nominal flow rate according to DIN 19636 from 20 to 8° dH: m³/h Pressure loss at nominal flow rate: Resin quantity: Liter Salt consumption per regeneration: 0,2 - 0,95 Salt supply: Total amount of waste water per regeneration: Liter 23 - 33 Application area: 1 - 3 Residential units Power supply:...

  • Page 78: Spare Parts And Accessories

    SPARE PARTS AND ACCESSORIES Board unit with display YSK150001972 Control head YSK150001973 ohne Bild Connection cable CLEAR SOFT PRO for mainboard YSK150001974 Wiring harness Maintenance set CLEAR SOFT PRO for magnet valve YSK150001971 YSK150001975 Wiring harness CLEAR SOFT PRO for brine turbine YSK150001976...

  • Page 79: Dimensions

    DIMENSIONS CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO SOFT/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden. 9.1500.102_2408 - Subject to alterations...
