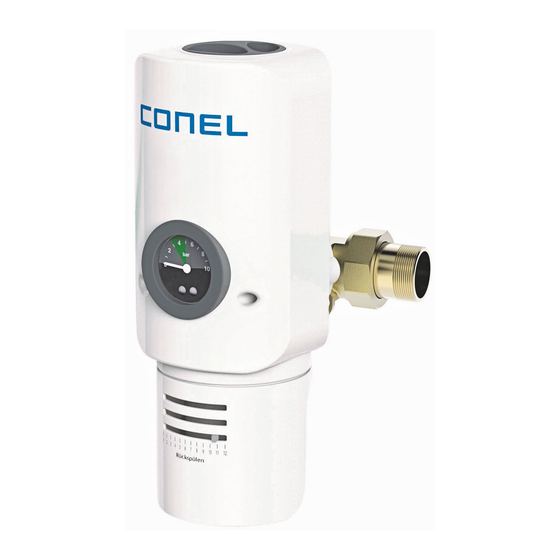

Summary of Contents for Conel CLEAR 2.0 KD Series
- Page 1 CLEAR WASSER- AUFBEREITUNG conel.de CLEAR 2.0 KD ¾" - 1¼" KERZENFILTER MIT DRUCKMINDERER MONTAGE- UND BETRIEBSANLEITUNG CARTRIDGE FILTER WITH PRESSURE REDUCER OPERATING INSTRUCTIONS FILTR Z WYMIENNYM WKŁADEM SIATKOWYM Z REDUKTOREM CIŚNIENIA INSTRUKCJA MONTAŻU I EKSPLOATACJI...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS INHALTSVERZEICHNIS VORWORT ZU DIESER BETRIEBSANLEITUNG VERWENDETE EINHEITEN UND SYMBOLE ALLGEMEINES EINSATZZWECK LIEFERUMFANG PRÜFZEICHEN SICHERHEIT BESTIMMUNGSGEMÄSSE VERWENDUNG VERWENDETE WERKSTOFFE GEFAHREN BEI NICHTBEACHTUNG WASSERDRUCK ELEKTRISCHE GERÄTE/EINRICHTUNGEN ANFORDERUNGEN AN DEN EINBAUORT EINBAU EINBAUMASSE MONTAGE DES EINBAUDREHFLANSCHS MONTAGE DES KERZENFILTERS MIT DRUCKMINDERER BETRIEB FUNKTIONSBESCHREIBUNG INBETRIEBNAHME WECHSEL DES SIEBEINSATZES... -
Page 3: Vorwort
VORWORT Sehr geehrter Kunde, wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf dieses Geräts entgegengebracht haben. Mit diesem Kerzenfilter mit Druckminderer haben Sie ein Gerät erworben, das sich auf dem neuesten Stand der Technik befindet. Der Kerzenfilter mit Druckminderer ist für den Einsatz in kaltem Trinkwasser bis zu einer Wasser- und Umgebungstemperatur von maximal 30 °C geeignet. -
Page 4: Zu Dieser Betriebsanleitung
ZU DIESER BETRIEBSANLEITUNG Die Betriebsanleitung muss ständig am Einsatzort des Kerzenfilters mit Druck- minderer verfügbar sein. Diese Betriebsanleitung soll es erleichtern, den Kerzenfilter mit Druckminderer kennenzulernen und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, um den Kerzenfilter mit Druckminderer sicher, sachge- recht und wirtschaftlich zu betreiben. -
Page 5: Verwendete Einheiten Und Symbole
VERWENDETE EINHEITEN UND SYMBOLE Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise sind mit folgenden Symbolen gekenn- zeichnet: Achtung! Dieses Zeichen weist auf einen Punkt hin, der für einen zuverlässigen Betrieb oder der Sicherheit wegen unbedingt beachtet werden muss. Wichtig! Dieses Zeichen bezeichnet Anwendungstipps und andere nützliche Informationen. Warnung! Dieses Zeichen weist auf Warnung vor elektrischer Spannung hin. -
Page 6: Allgemeines
ALLGEMEINES EINSATZZWECK Dieser Kerzenfilter mit Druckminderer ist für den Einsatz in kaltem (bis max. 30 °C) Trinkwasser (Wasser der kommunalen Wasserversorgung) entwickelt wor- den. Vor dem Einbau in andere Medien als Wasser oder in Wässer mit Zusätzen ist unbedingt mit dem Hersteller Rücksprache zu halten! Der Kerzenfilter mit Druckminderer ist eine Kombination aus: Rückflussverhinderer Kerzenfilter... -
Page 7: Prüfzeichen
PRÜFZEICHEN Die Kerzenfilter mit Druckminderer entsprechen den technischen Regeln für Trinkwasser-Installationen gemäß DIN EN 806 ff. und der nationalen Ergänzung DIN 1988 ff. sowie der DIN EN 1717. Sie sind vom DVGW (Deutsche Vereinigung des Gas- und Wasserfaches e. V. — Technisch-wissenschaftlicher Verein) gemäß... -
Page 8: Sicherheit
SICHERHEIT BESTIMMUNGS GEMÄSSE VERWENDUNG Die Installation und die Nutzung des Kerzenfilters mit Druckminderer unterliegen jeweils den geltenden nationalen Bestimmungen. Neben der Betriebsanleitung und den im Verwenderland und an der Einsatz- stelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechni- schen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. -
Page 9: Gefahren Bei Nichtbeachtung
GEFAHREN BEI NICHTBEACHTUNG Im Einzelnen kann die Nichtbeachtung der allgemeinen Gefahrensymbole beispielsweise folgende Ge- fährdungen nach sich ziehen: Versagen wichtiger Funktionen des Kerzenfilters mit Druckminderer, Gefährdung von Personen durch elektrische und mechanische Einwirkungen, Gefährdung von Personen und Umgebung durch Leckage. Jede sicherheitsbedenkliche Arbeitsweise ist zu unterlassen. -
Page 10: Anforderungen An Den Einbauort
ANFORDERUNGEN AN DEN EINBAUORT Um einen störungsfreien Betrieb sicherstellen zu können, müssen die nachfolgend genannten Anforderungen eingehalten werden: Die Umgebungstemperatur darf 30 °C nicht überschreiten! Bei höheren Temperaturen oder direkter Sonneneinstrahlung kann es zu Materialschäden bis hin zum Bruch der Filterglocke kommen. Der Raum für die Installation muss trocken und frostfrei sein. -
Page 11: Einbau
EINBAU EINBAUMASSE Abb. 3: Einbaumaße Montage des Einbaudrehflanschs in horizontale oder vertikale Rohrleitungen möglich. Einbaumaß CLEAR 2.0 KD ¾" CLEAR 2.0 KD 1" CLEAR 2.0 KD 1¼" A: Einbaulänge mit Verschraubungen A: Einbaulänge ohne Verschraubungen B: Gerätebreite C: Höhe oberhalb Rohrmitte D: Höhe unterhalb Rohrmitte E: Tiefe bis Rohrmitte Alle Maße in [mm]... -
Page 12: Montage Des Einbaudrehflanschs
MONTAGE DES EINBAUDREHFLANSCHS Die Montage erfolgt mit dem mitgelieferten Einbaudrehflansch. Der Einbaudrehflansch dient als Verbin- dungselement mit der Hauswasserinstallation. Der Einbaudrehflansch ist sowohl für waagerechte als auch für senkrechte Rohrleitungen geeignet. Der Einbaudrehflansch muss in Fließrichtung installiert werden. Diese ist durch einen eingegossenen Pfeil gekennzeichnet (siehe Abb. -
Page 13: Montage Des Kerzenfilters Mit Druckminderer
MONTAGE DES KERZENFILTERS MIT DRUCKMIN- DERER Der Einbaudrehflansch für den Kerzenfilter mit Druckminderer ist mit Bajonettbohrungen ausgerüstet. Die erforderliche Dichtung und die Flanschschrauben sind am Kerzenfilter mit Druckminderer vormon- tiert. Die Schrauben nicht lösen! Die Köpfe der vier Flanschschrauben M6×25 durch die Bajonettbohrungen am Einbaudrehflansch stecken (siehe Abb. -
Page 14: Betrieb
BETRIEB FUNKTIONSBESCHREIBUNG gefiltertes Wasser Handrad des Druckminderers (Betätigung siehe Kapitel 7.4 „DRUCKEINSTELLUNG“) Nachdruckmanometer Einbaudrehflansch Wasserzulauf Zugang zu Befestigungsschrauben Filterglocke Blende der Filterglocke (drehbar) Anzeigeschieber für nächsten Wechsel des Siebeinsatzes Blende geöffnet Abb. 6: Funktionsbeschreibung Durch den Einbaudrehflansch strömt das ungefilterte Wasser in den Kerzenfilter. Das Wasser strömt durch den Feinfilter von außen nach innen. -
Page 15: Inbetriebnahme
INBETRIEBNAHME 7.2.1 ENTLÜFTEN DES KERZENFILTERS MIT DRUCKMIN- DERER Vor der Inbetriebnahme (Erstinbetriebnahme oder Inbetriebnahme nach War- tungsarbeiten) muss der Kerzenfilter mit Druckminderer mit Wasser gefüllt und entlüftet werden! Dazu wird der Kerzenfilter mit Druckminderer nach der Montage durch Öffnen des vorgeschalteten Absperrventils mit Wasser gefüllt. - Page 16 Abb. 7: Wechsel des Siebeinsatzes...
- Page 17 7.3.1 WECHSELINTERVALL Der Siebeinsatz muss ausgewechselt werden: spätestens alle sechs Monate gemäß DIN EN 13443-1, wenn der Wasserdruck nachlässt, wenn der Siebeinsatz sichtbar verschmutzt ist. Am Kerzenfilter mit Druckminderer ist ein Anzeigeschieber angebracht. Er lässt sich entlang einer Monatsskala verschieben. Dadurch kann der nächste fällige Wechsel des Siebeinsatzes angezeigt werden.
-
Page 18: Druckeinstellung
DRUCKEINSTELLUNG Der werkseitig eingestellte Druck von 4 bar kann wie folgt geändert werden: Das Handrad des Druckminderers an den Griffmulden nach oben ziehen. Dadurch wird die Verdreh- sicherung aufgehoben. Den Nachdruck durch Rechtsdrehen (+ Druckerhöhung) oder durch Linksdrehen (- Druckreduzie- rung) des Handrads einstellen. -
Page 19: Umbauten/Veränderungen/Ersatzteile
UMBAUTEN/VERÄNDERUNGEN/ERSATZTEILE Es dürfen nur Original-Ersatzteile verwendet werden! Eigenmächtige Umbauten und Veränderungen sind aus Sicherheitsgründen verbo- ten! Diese können die Funktion des Kerzenfilters mit Druckminderer beeinträch- tigen, zu Undichtheiten und im Extremfall zum Bersten des Kerzenfilters mit Druckminderer führen. Die aufgedruckten Prüfzeichen sind nur bei Verwendung von Original-Ersatzteilen gültig. -
Page 20: Instandhaltung
INSTANDHALTUNG REINIGUNG Verwenden Sie zur Reinigung von Gehäuse und transparenter Filterglocke nur klares Trinkwasser. Substanzen mit ausgeprägt polarem Charakter, wie z. B. Alkohole, konzentrierte Mineralsäuren, Ameisen- säure, Phenol, m-Kresol, Tetrahydrofuran, Pyridin, Dimethylformamid und Mischungen aus Chloroform und Methanol dürfen nicht im Reinigungswasser sein. Diese Substanzen können die Kunststoffteile chemisch angreifen, was zu Versprödungen bis hin zum Bruch führen kann. -
Page 21: Störung
STÖRUNG Das Öffnen der Geräte und der Austausch von wasserdruckbelasteten Teilen darf nur durch konzessionierte Personen erfolgen, um die Sicherheit und Dichtheit der Geräte zu gewährleisten. Hilfe bei Störungen: Störung Ursache Behebung Wasserdurchfluss lässt nach. Sieb ist verstopft. Siebeinsatz wechseln! Installateur oder nächst- Undichtheiten am Kerzenfilter gelegenen Kundendienst... -
Page 22: Ersatzteile
ERSATZTEILE Abb. 8: Ersatzteile CLEAR 2.0 KD ¾" - 1¼"... - Page 23 Ersatzteilliste CLEAR 2.0 KD ¾" - 1¼" Pos. Benennung (Empfohlenes durchschnittliches Stück Best.-Nr. Austauschintervall bei Verschleißteil [*]) Verschleißteilset „Druckmindererkartusche“ **** 1 2990251 (bestehend aus Pos. 2, 3, 4) Verschleißteilset „Siebeinsatz und Dichtung“ 8080030 (bestehend aus Pos. 9, 12) Ersatzteilset „Filterglocke und Flansch“ 2080158 (bestehend aus Pos.
-
Page 24: Technische Daten
TECHNISCHE DATEN Für alle Gerätegrößen gilt: Das zu filtrierende Wasser muss der europäischen Trinkwasserrichtlinie entsprechen! Nenndurchfluss im sauberen Zustand bei den in der Tabelle angegebenen Werten. Technische Daten CLEAR 2.0 KD ¾" CLEAR 2.0 KD 1" CLEAR 2.0 KD 1¼" Anschlussnennweite DN 20 DN 25... -
Page 25: Kundendienst
KUNDENDIENST Wir wünschen Ihnen einen jederzeit störungsfreien Betrieb. Sollten sich jedoch einmal Probleme oder Rückfragen ergeben, so steht Ihnen die CONEL Kundendienstabteilung — Stichwort CLEAR von CONEL — für Auskünfte gerne zur Verfügung. Deutschland: T +49 (0) 7195 692-0 Frankreich: T +33 (0) 3 88 65 93 94 Wir empfehlen Ihnen dringend, einen Wartungsvertrag abzuschließen, damit alle Wasseraufbereitungs-... -
Page 26: Table Of Contents
TABLE OF CONTENTS TABLE OF CONTENTS PREFACE ABOUT THESE OPERATING INSTRUCTIONS SYMBOLS AND UNITS USED GENERAL INTENDED PURPOSE SCOPE OF SUPPLY TEST MARKS SAFETY INTENDED USE MATERIALS USED DANGERS DUE TO NON-COMPLIANCE WATER PRESSURE ELECTRICAL DEVICES/EQUIPMENT REQUIREMENTS FOR THE PLACE OF INSTALLATION INSTALLATION INSTALLATION DIMENSIONS MOUNTING THE BUILT-IN ROTARY FLANGE... -
Page 27: Preface
PREFACE Dear customer, thank you for the confidence you have shown in us by purchasing this unit. With this cartridge filter with pressure reducer you have purchased a state of the art unit. This cartridge filter with pressure reducer is suitable for use in cold drinking water up to a maximum water and ambient temperature of 30 °C (86 °F). -
Page 28: About These Operating Instructions
ABOUT THESE OPERATING INSTRUCTIONS The operating instructions must be permanently available at the place in which the cartridge filter with pressure reducer is used. These operating instructions are intended to make it easier to familiarize yourself with the cartridge filter with pressure reducer and its possible intended uses. -
Page 29: Symbols And Units Used
SYMBOLS AND UNITS USED The safety notes contained in these operating instructions are labelled with the following symbols: Attention! This symbol refers to a point which must be observed for reliable operation and safety reasons. Important! This symbol indicates practical hints and other useful information. Warning! This symbol indicates a dangerous voltage. -
Page 30: General
GENERAL INTENDED PURPOSE This cartridge filter with pressure reducer is suitable for use in cold drinking wa- ter (water of the municipal water supply) up to a maximum water temperature of 30 °C (86 °F). It is absolutely essential that the manufacturer/supplier will be con- sulted prior to any operation of the device using water of a different quality, re- spectively with water that contains additives. -
Page 31: Test Marks
TEST MARKS The cartridge filters with pressure reducer conform to the technical regulations for drinking water instal- lations in accordance with DIN EN 806 ff. and the national annex DIN 1988 ff. and DIN EN 1717. They are tested by the DVGW (Deutsche Vereinigung des Gas- und Wasserfaches e.V. — technical-scientific asso- ciation for the gas and water industries) in accordance with the requirements of DIN EN 13959 for back- flow preventers, DIN EN 13443-1 and DIN 19628 for mechanical filters in drinking water installations and DIN EN 1567 (pressure stage PN 16) for pressure reducers, and are therefore entitled to bear the DIN-... -
Page 32: Safety
SAFETY INTENDED USE Installation and use of the cartridge filter with pressure reducer are each subject to the applicable national regulations. In addition to the operating instructions and the obliging regulations concerning accident pre- vention that exist in the country of operation and the location of use, the established technical regulations concerning safe and professional work, should also be observed. -
Page 33: Dangers Due To Non-Compliance
DANGERS DUE TO NON-COMPLIANCE In detail, failure to observe the general danger symbols can result, for example, in the following risks: Failure of important functions of the cartridge filter with pressure reducer Danger to persons due to electrical and mechanical effects Danger to persons and the environment due to leaks Refrain from any unsafe working methods. -
Page 34: Requirements For The Place Of Installation
REQUIREMENTS FOR THE PLACE OF INSTALLATION To ensure trouble-free operation, the requirements listed below must be adhered The ambient temperature must not exceed 30 °C (86 °F)! At higher temperatures or direct sun radia- tion the material can be damaged and the filter hood can even break. The room where the unit is installed must be dry and frost free. -
Page 35: Installation
INSTALLATION INSTALLATION DIMENSIONS Fig. 3: Installation dimensions The the built-in rotary flange may be mounted in both horizontal and vertical pipes. Installation dimensions CLEAR 2.0 KD ¾" CLEAR 2.0 KD 1" CLEAR 2.0 KD 1¼" A: Fitting length with screw connection A: Fitting length without screw connection 100 B: Unit width C: Height above pipe centre... -
Page 36: Mounting The Built-In Rotary Flange
MOUNTING THE BUILT-IN ROTARY FLANGE Install using the supplied built-in rotary flange. The built-in rotary flange is used as a connecting element between the pipe and the cartridge filter with pressure reducer. It is suitable for both horizontal and ver- tical pipes. -
Page 37: Mounting The Cartridge Filter With Pressure Reducer
MOUNTING THE CARTRIDGE FILTER WITH PRESSURE REDUCER The built-in rotary flange for the cartridge filter with pressure reducer is supplied with bayonet drill holes. The necessary seals and screws for this cartridge filter with pressure reducer have already been mounted. Do not unscrew the screws! Insert the four flange screw heads through the bayonet drill holes on the built-in rotary flange (see fig. -
Page 38: Operation
OPERATION FUNCTIONAL DESCRIPTION pressure reducer handwheel filtered water (operation see chapter 7.4 “PRESSURE SETTING”) built-in rotary flange downstream pressure manometer water inlet access to fastening screws filter bowl UV protection cover (rotatable) display slider for next screen replacement UV protection opened Fig. -
Page 39: Commissioning
COMMISSIONING 7.2.1 VENTING THE CARTRIDGE FILTER WITH PRESSURE REDUCER Before starting up (initial putting into service or startup after maintenance work), fill the cartridge filter with pressure reducer with water and vent! To this end, after installation the cartridge filter with pressure reducer is filled with water by opening the upstream shut-off valve. - Page 40 Fig. 7: Screen replacement...
- Page 41 7.3.1 REPLACEMENT INTERVAL The screen must be replaced: every six months at the latest according to DIN EN 13443-1, if the water pressure falls, if the filter screen is visibly dirty. There is a display slider attached to the cartridge filter with pressure reducer. It can be slid along the months scale.
-
Page 42: Pressure Setting
PRESSURE SETTING Change the factory-set pressure of 4 bar: Pull the pressure reducer handwheel upwards by seizing the recessed grips. Thus the anti-rotation lock is deactivated. Turn the handwheel in a clockwise direction (+ increase pressure) or in an anti-clockwise direction (- reduce pressure) to set the pressure. -
Page 43: Modifications/Changes/Spare Parts
MODIFICATIONS/CHANGES/SPARE PARTS Only original spare parts are to be used! Arbitrary modifications and changes are prohibited for safety reasons! They can impair the function of the cartridge filter with pressure reducer, lead to leaks and as an extreme incident they can lead to the bursting of the cartridge filter with pressure reducer. -
Page 44: Maintenance
MAINTENANCE CLEANING Use only clear, clean drinking water to clean the housing and the transparent filter bowl. Substances with a distinct polar character, such as alcohols, concentrated mineral acids, formic acid, phe- nol, m-cresol, tetrahydrofuran, pyridine, dimethylformamide and mixtures of chloroform and methanol must not be in the cleaning water. -
Page 45: Faults
FAULTS The opening of the units and the replacement of the water pressure charged parts may only be effected by authorized personal in order the ensure the unit security and its tightness. Help with faults: Fault Cause Remedy Water flow rate falls. Screen is blocked. -
Page 46: Spare Parts
SPARE PARTS Fig. 8: Spare parts CLEAR 2.0 KD ¾" - 1¼"... - Page 47 List of spare parts CLEAR 2.0 KD ¾" - 1¼" Item Designation (Recommended average replacement interval Piece(s) Order no. for wearing parts [*]) Wearing parts set “Pressure reducer cartridge” **** 1 2990251 (consisting of items 2, 3, 4) Wearing parts set “Screen and gasket” 8080030 (consisting of items 9, 12) Spare parts set “Filter bowl and flange”...
-
Page 48: Technical Data
TECHNICAL DATA The following applies for all the models of the device: The water to be filtered must conform to the European Drinking Water Regulations! The nominal flow rates given in the table are valid for a clean filter. Technical data CLEAR 2.0 KD ¾"... -
Page 49: Customer Support
CUSTOMER SUPPORT We wish you a trouble-free operation at any time. However, if should you encounter problems or ques- tions, then the CONEL customer service department — keyword CLEAR from CONEL — will be happy to provide you with information. -
Page 50: Spis Treś Ci
SPIS TREŚCI SPIS TREŚ CI PRZEDMOWA INFORMACJE O NINIEJSZEJ INSTRUKCJI EKSPLOATACJI STOSOWANE SYMBOLE I JEDNOSTKI INFORMACJE OGÓLNE PRZEZNACZENIE ZAKRES DOSTAWY ZNAK KONTROLNY BEZPIECZEŃSTWO ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM STOSOWANE MATERIAŁY ZAGROŻENIA W RAZIE BRAKU ICH PRZESTRZEGANIA CIŚNIENIE WODY PRZYRZĄDY/URZĄDZENIA ELEKTRYCZNE WYMAGANIA W STOSUNKU DO MIEJSCA MONTAŻU INSTALACJA WYMIARY MONTAŻOWE MONTAŻ... -
Page 51: Przedmowa
PRZEDMOWA Szanowna Pani, szanowny Panie! Drodzy Klienci! Dziękujemy za zaufanie okazane poprzez zakup tego urządzenia. Filtr z wymiennym wkładem siatkowym z reduktorem ciśnienia jest urządzeniem wykonanym w oparciu o najnowszy stan wiedzy technicznej. Filtr z wymiennym wkładem siatkowym z reduktorem ciśnienia jest przystosowany do użytku z zimną wo- dą... -
Page 52: Informacje O Niniejszej Instrukcji Eksploatacji
INFORMACJE O NINIEJSZEJ INSTRUKCJI EKSPLO- ATACJI Instrukcja eksploatacji musi być zawsze dostępna w miejscu eksploatacji filtra. Niniejsza instrukcja eksploatacji ma ułatwić zapoznanie się z filtrem i wykorzystywanie zgodne z przezna- czeniem jej możliwości. Instrukcja zawiera istotne wskazówki dotyczące bezpiecznej, prawidłowej i ekonomicznej eksploatacji fil- tra. -
Page 53: Stosowane Symbole I Jednostki
STOSOWANE SYMBOLE I JEDNOSTKI Zawarte w niniejszej instrukcji eksploatacji przepisy bezpieczeństwa oznaczone są następującymi symbo- lami: Uwaga! Ten znak oznacza punkt, który musi koniecznie być przestrzegany, aby zapewnić niezawodne działanie oraz bezpieczeństwo. Ważne! Wskazówki dla użytkownika i inne informacje. Ostrzeżenie! Ostrzeżenie przed napięciem elektrycznym. -
Page 54: Informacje Ogólne
INFORMACJE OGÓLNE PRZEZNACZENIE Filtr jest przystosowany do użytku z zimną wodą pitną (woda wodociągowa) do temperatury wody i otoczenia na poziomie maks. 30 °C (86 °F). Przed montażem do innych mediów niż do wody lub do wody z dodatkami konieczna jest konsultacja z producentem! Filtr z wymiennym wkładem siatkowym z reduktorem ciśnienia ma następujące zestawienie: Zawór zwrotny... -
Page 55: Znak Kontrolny
ZNAK KONTROLNY Urządzenia są zgodne z zasadami technicznymi dotyczącymi instalacji wody pitnej zgodnie z DIN EN 806 nn. oraz krajowym uzupełnieniem DIN 1988 nn. i DIN EN 1717. Zostały skontrolowane przez DVGW (Deutsche Vereinigung des Gas- und Wasserfaches e. V. — Technisch-wissenschaftlicher Verein = Nie- miecki Związek Branży Gazowniczej i Wodnej, zarejestrowane stowarzyszenie techniczno-naukowe), w oparciu o wymogi norm DIN EN 13959 (klapy zwrotne), DIN EN 13443-1, DIN 19628 oraz DIN EN 1567 (poziom ciśnienia PN16) dla filtrów mechanicznych w obszarze wody pitnej i otrzymały znak DIN-DVGW. -
Page 56: Bezpieczeństwo
BEZPIECZEŃSTWO ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM Instalacja i stosowanie filtra podlegają obowiązującym przepisom krajowym. Oprócz instrukcji i regulacji BHP, obowiązujących w kraju i w miejscu zastosowania, przestrzegać należy również uznanych przez spe- cjalistów zasad bezpieczeństwa i prawidłowego wykonania pracy. Filtrowana woda musi być zgodna z europejskim rozporządzeniem o wodzie pitnej! Przed wykorzystaniem wody o innej jakości lub zawierającej domieszki należy koniecznie skonsultować... -
Page 57: Zagrożenia W Razie Braku Ich Przestrzegania
ZAGROŻENIA W RAZIE BRAKU ICH PRZESTRZE- GANIA Ignorowanie ogólnych symboli bezpieczeństwa może spowodować w szczególności następujące zagroże- nia: Brak działania istotnych funkcji filtra, Zagrożenie dla osób w wyniku oddziaływań elektrycznych i mechanicznych, Zagrożenie dla osób i otoczenia wskutek nieszczelności. Nie wykonywać prac wątpliwych z punktu widzenia bezpieczeństwa. Nieprzestrzeganie niniejszej instrukcji eksploatacji oraz zawartych w niej przepisów bezpieczeństwa może być... -
Page 58: Wymagania W Stosunku Do Miejsca Montażu
WYMAGANIA W STOSUNKU DO MIEJSCA MONTAŻU Aby móc zapewnić bezawaryjną pracę muszą być przestrzegane następujące wy- magania: Temperatura otoczenia nie może przekraczać 30 °C (86 °F)! W wyższej temperaturze lub w przypad- ku bezpośrednio padających promieni słonecznych na urządzenie, mogą wystąpić uszkodzenia mate- riału, a nawet pęknięcia czaszy filtra. -
Page 59: Instalacja
INSTALACJA WYMIARY MONTAŻOWE Rys. 3: Wymiary montażowe Flansza montażowa jest przystosowana zarówno do montażu w poziomych, jak i pionowych rurociągach. Wymiar montażowy CLEAR 2.0 KD ¾" CLEAR 2.0 KD 1" CLEAR 2.0 KD 1¼" A: Długość montażowa ze śrubunkami A: Długość montażowa bez śrubunków B: Szerokość... -
Page 60: Montaż Flanszy Montażowej
MONTAŻ FLANSZY MONTAŻOWEJ Montaż należy przeprowadzić przy użyciu flanszy montażowej, dostarczonej wraz z filtrem. Flansza jest elementem łączącym filtr z instalacją wodną budynku. Flansza montażowa jest przystosowana zarówno do montażu w poziomych, jak i pionowych rurociągach. Podczas montażu flanszy montażowej, należy szczególnie zwrócić uwagę na kierunek przepływu wody. -
Page 61: Montaż Filtra
MONTAŻ FILTRA Flansza montażowa do filtra jest wyposażona w przyłącze typu bajonet. Wymagane uszczelnienia i śruby są zamontowane wstępnie w filtrze. Nie odkręcać śrub! Głowy czterech śrub flanszy montażowej przełożyć przez odwierty bajonetowe przy flanszy montażo- wej (patrz rys. 5 I). Filtr przekręcić... -
Page 62: Eksploatacja
EKSPLOATACJA OPIS DZIAŁANIA pokrętło reduktora ciśnienia woda filtrowana (uruchomienie patrz rozdział 7.4 „NASTAWA CI- ŚNIENIA”) manometr ciśnienia wylotowego flansza montażowa wlot wody dostęp do śrub umocowujących czasza filtra osłona czaszy filtra (obrotowa) suwak przypominacza na następną wymianę wkładu filtracyjnego osłona otwarta Rys. -
Page 63: Uruchomienie
URUCHOMIENIE 7.2.1 ODPOWIETRZANIE FILTRA Przed rozruchem (pierwszy rozruch lub rozruch po przeprowadzeniu prac konser- wacyjnych) napełnić filtr wodą i odpowietrzyć! W tym celu filtr wypełnia się wodą poprzez otwarcie umieszczonego wcześniej w instalacji zaworu od- cinającego. Wtedy filtr znajduje się pod wpływem działania ciśnienia sieciowego wody. Zawarte powietrze należy następnie natychmiast usunąć... - Page 64 Rys. 7: Wymiana wkładu filtracyjnego...
- Page 65 7.3.1 INTERWAŁ WYMIANY Wkład filtracyjny musi być wymieniany: najpóźniej co sześć miesięcy według DIN EN 13443-1, jeśli spada ciśnienie wody, jeśli wkład filtracyjny jest wyraźnie zanieczyszczony. Na filtrze jest przymocowany suwak przypominacza. Może on być przesuwany wzdłuż skali miesiąca. Dzięki temu może być zaznaczona następna wymiana wkła- du filtracyjnego.
-
Page 66: Nastawa Ciśnienia
NASTAWA CIŚNIENIA Zmiana ustawionego fabrycznie ciśnienia na poziomie 4 barów: Pokrętło reduktora ciśnienia pociągnąć do góry za uchwyt. Dzięki temu zostanie usunięte zabezpie- czenie przed obrotem. Przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara = zwiększenie ciśnienia wyloto- wego (+). Przekręcić... -
Page 67: Przebudowa/Modyfikacje/Części Zamienne
PRZEBUDOWA/MODYFIKACJE/CZĘŚCI ZAMIENNE Wolno stosować wyłącznie oryginalne części zamienne! Samodzielna przebudowa i modyfikacje są zabronione z przyczyn bezpieczeń- stwa! Mogą one negatywnie wpłynąć na działanie filtra, wywołać nieszczelności, a w ekstremalnym przypadku spowodować pęknięcie filtra. Nadrukowane znaki kontrolne obowiązują wyłącznie w przypadku stosowania oryginalnych części za- miennych. -
Page 68: Utrzymanie Ruchu
UTRZYMANIE RUCHU CZYSZCZENIE Do czyszczenia obudowy i przeźroczystej czaszy filtra można stosować wyłącznie czystą wodę pitną. Substancje z wyraźnym charakterem polarnym, jak na przykład alkohole, skoncentrowane kwasy mineral- ne, kwas mrówkowy, fenol, m-Krezol, tetrahydrofuran, pirydyna, dimetyloformamid oraz mieszanki z chlo- roformu i metanolu nie mogą... -
Page 69: Usterka
USTERKA Otwieranie urządzeń i wymiana elementów obciążonych ciśnieniem wody za- strzeżone jest wyłącznie dla osób z odpowiednimi uprawnieniami, które zapewnią bezpieczeństwo eksploatacji urządzeń i ich szczelność. Pomoc w przypadku usterek: Usterka Przyczyna Rozwiązanie Przepływ wody jest coraz mniej- Zatkany wkład filtracyjny. Wymienić... -
Page 70: Części Zamienne
CZĘŚCI ZAMIENNE Rys. 8: Części zamienne CLEAR 2.0 KD ¾" - 1¼"... - Page 71 Wykaz części zamiennych CLEAR 2.0 KD ¾" - 1¼" Poz. Oznaczenie (zalecany średni okres wymiany części zużywającej się [*]) Szt. Nr kat. Zestaw części zużywalnych „Druckmindererkartusche” **** 1 2990251 (składający się z poz. 2, 3, 4) Zestaw części zużywalnych „Wkład filtracyjny i uszczelka” 8080030 (składający się...
-
Page 72: Dane Techniczne
DANE TECHNICZNE Dla wszystkich rozmiarów urządzeń obowiązują następujące zasady: Filtrowana woda musi być zgodna z europejskim rozporządzeniem o wodzie pitnej! Przepływ nominalny w czystym stanie zgodnie z danymi w tabeli. Dane techniczne CLEAR 2.0 KD ¾" CLEAR 2.0 KD 1" CLEAR 2.0 KD 1¼"... -
Page 73: Serwis
SERWIS Życzymy Państwu bezawaryjne funkcjonowanie o każdej porze. W razie problemów lub pytań stoi Pań- stwu dział CONEL-obsługi klienta — hasło CLEAR z CONEL — do dyspozycji. Niemcy: T +49 (0) 7195 692-0 Francja: T +33 (0) 3 88 65 93 94 Pilnie zaleca się... - Page 74 Notizen / Notes / Notatki...
- Page 75 Notizen / Notes / Notatki...
- Page 76 CONEL DER BESTE FREUND DES INSTALLATEURS Montage- und Betriebsanleitung CLEAR · 1702761 · 2019/09 © CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiter- entwicklung dienen, behalten wir uns vor.
